Laserschutz

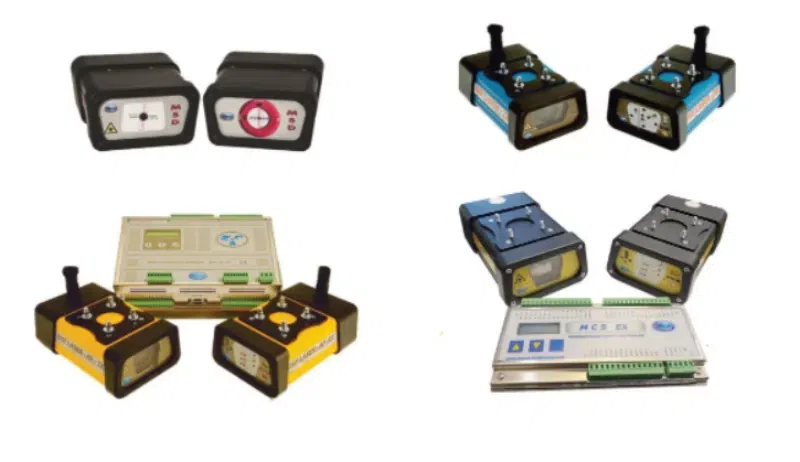

Laserschutzeinrichtungen für Biegemaschinen Dazu gehören hauptsächlich Sender, Empfänger, Controller, Übertragungsleitungen und Montagehalterungen usw. Es gibt vier Hauptmodelle: MSD, DSP, DSP AP+MCS und DSP AP EX+MCS EX, wie in der Abbildung gezeigt. Hier wird hauptsächlich das Fünf-Punkt-Laserschutzgerät DSP vorgestellt.

Merkmale des DSP Fünf-Punkt-Laserschutzes

Die DSP-Fünf-Punkt-Laserschutzvorrichtung entspricht den CE-Normen, die Sicherheitsstufe erreicht CAT 3 und der Schutzabstand kann bis zu 15 m betragen. Er zeigt drei Bereiche vorne, in der Mitte und hinten. Der Schutzbereich läuft synchron mit der oberen Form. Dadurch wird sichergestellt, dass bei der Hochgeschwindigkeitsbewegung des oberen Schiebers alle darunter befindlichen Objekte zuerst in den von DSP erzeugten Schutzbereich gelangen, bevor sie die Werkzeugspitze berühren. So werden Arbeitsunfälle vermieden. Nach der Installation der DSP-Fünf-Punkt-Laserschutzvorrichtung beträgt die Reaktionszeit der Biegemaschine 5 ms und der Geschwindigkeitsumwandlungspunkt liegt bei 5 mm + Stoppabstand, wie in der Abbildung dargestellt. Zu den weiteren Funktionen gehören die Verlangsamungsmaskierungsfunktion und die Stoppabstandserkennungsfunktion.

Drei Modi des DSP-Fünfpunkt-Laserschutzes

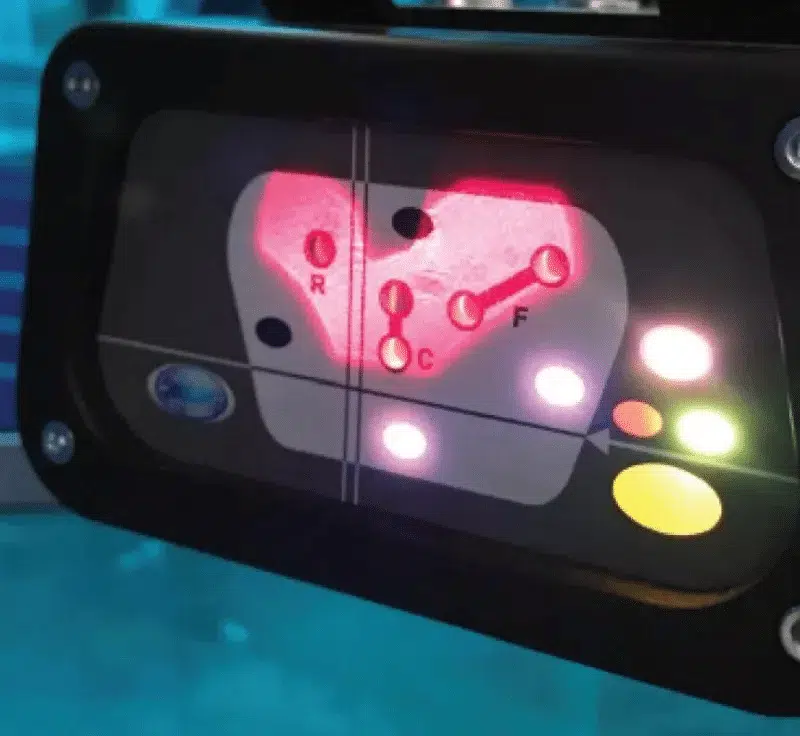

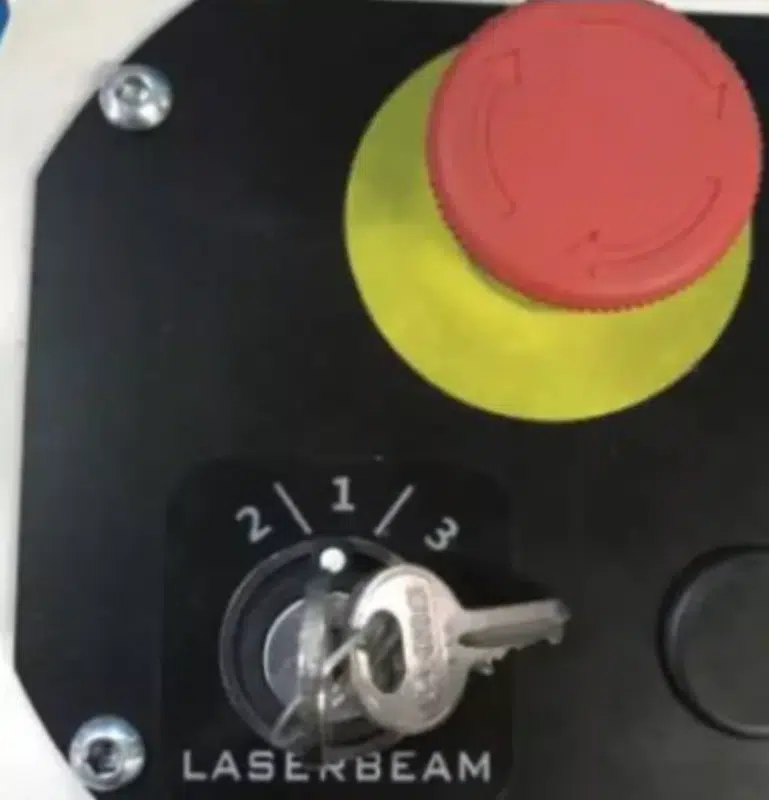

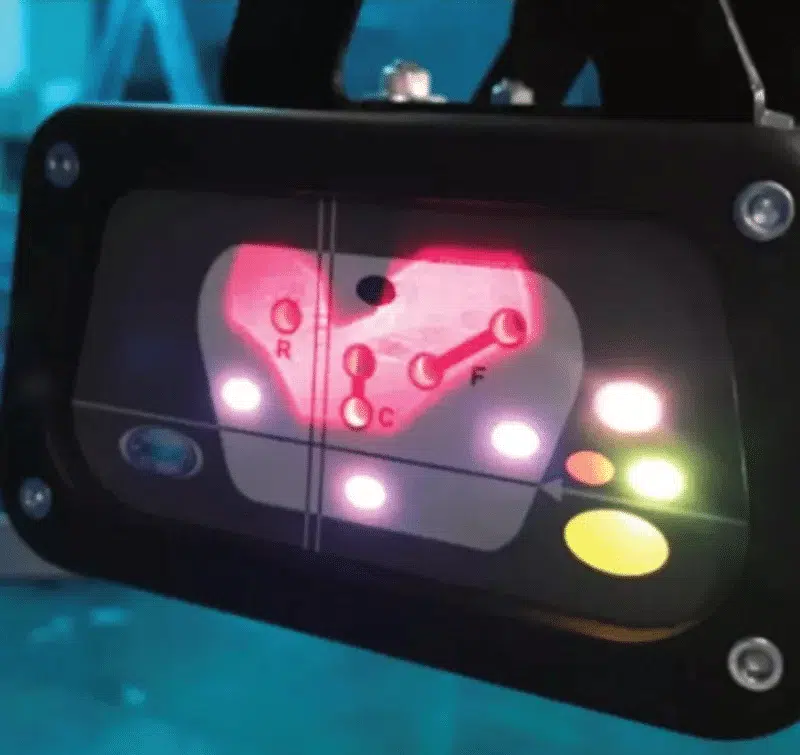

Das DSP-Fünfpunkt-Laserschutzgerät verfügt über drei Modi zur Auswahl, wie in der Abbildung gezeigt, und das schematische Diagramm seines Schutzbereichs ist in der Abbildung dargestellt.

Modus 1: In diesem Betriebsmodus sind die in allen Symbolen angezeigten Laserschutzüberwachungsfunktionen des vorderen, mittleren und hinteren Bereichs im geöffneten Zustand, wie in der Abbildung dargestellt.

Modus 2: In diesem Betriebsmodus zeigen alle Diagramme, dass nur 2 Punkte im mittleren Bereich reserviert sind. Die Laserschutzüberwachungsfunktion ist eingeschaltet und der geschützte Bereich ist der Biegebereich, wie in der Abbildung gezeigt.

Modus 3: In diesem Betriebsmodus sind die Überwachungsfunktionen von 4 Punkten im vorderen und mittleren Bereich, die in allen Diagrammen angezeigt werden, aktiviert. Die geschützten Bereiche sind der Bedienerbereich und der Biegebereich, wie in der Abbildung dargestellt. Dieser Betriebsmodus eignet sich für Fälle, in denen sich der hintere Finger über der Form bewegt.

DSP Fünfpunkt-Laserschutz-Montagehalterung

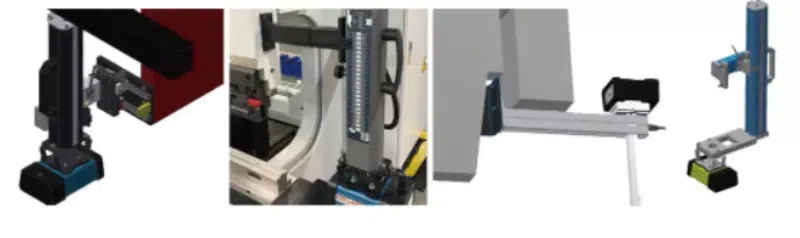

Der allgemeine Montagehalterungstyp des DSP-Fünfpunkt-Laserschutzgeräts ist in der Abbildung dargestellt. Je nach mechanischer Struktur und Anwendungsszenarien der Vor-Ort-Ausrüstung des Kunden können auch verschiedene Halterungen angepasst werden.

Wenn die Biegemaschine eine Seitenziehplatte ist oder die Form während des Betriebs häufig gewechselt wird, können die vorderen und hinteren Gleitschiebehalterungen angepasst werden. Wenn die mechanische Kompensation der Biegemaschine den Motor stört, kann der Träger der Halterung verlängert werden, im Allgemeinen auf 300 bis 350 mm. Wenn die Struktur des unteren Trägers der Maschine unregelmäßig ist und Übergangsblöcke und verlängerte Träger erforderlich sind, können je nach den tatsächlichen Bedingungen auch umkehrbare Halterungen verwendet werden. Die Halterung der benutzerdefinierten Version ist in der Abbildung dargestellt.

Analyse der Auswirkungen der Installation eines DSP-Fünfpunkt-Laserschutzgeräts auf eine Abkantpresse

Für Kunden, die Wert auf Effizienz legen: Wenn der ursprüngliche Geschwindigkeitsumwandlungspunkt selbst relativ niedrig eingestellt ist, beispielsweise innerhalb von 4 mm, verwenden wir 4 mm als Referenz. Wenn die DSP-Fünfpunkt-Laserschutzvorrichtung am unteren Balken der Biegemaschine installiert ist, liegt die Effizienz pro Messerschlag innerhalb von 0,1 s. Wenn sie am oberen Schieber installiert ist, liegt die Auswirkung auf die Effizienz jedes Messers innerhalb von 0,5 s, da der Stoppabstand des Schiebers selbst hinzugefügt wird. Man kann sagen, dass die Auswirkung auf die Effizienz minimal ist, aber der Sicherheitsfaktor hat 100% erreicht. Arbeitsbedingte Verletzungen wurden vollständig beendet.
