Y32 vs. Y27: Unterschiede zwischen Formen und Tiefziehen
In diesem Artikel erläutere ich die wichtigsten Unterschiede zwischen den Maschinen Y32 und Y27 und konzentriere mich dabei auf ihre einzigartigen Anwendungen in Umform- und Tiefziehprozessen. Das Verständnis dieser Unterschiede ist entscheidend für die Auswahl der richtigen Maschine für Ihre spezifischen Fertigungsanforderungen. Ich gehe näher auf die Fähigkeiten und Funktionen beider Modelle ein und erhalte Einblicke in die Funktionsweise und die Vorteile der jeweiligen Maschinen. Ob Sie ein Upgrade planen oder einfach mehr über diese Technologien erfahren möchten – dieser Leitfaden liefert Ihnen wertvolle Informationen für Ihre Entscheidungsfindung.
Aufschlüsselung der Unterschiede
Der Unterschied zwischen der Umformung mit einem Y32 hydraulische Presse und Tiefziehen mit einer Y27 hydraulische Presse liegt in den spezifischen Techniken, Anwendungen und Ergebnissen der einzelnen Prozesse. Hier finden Sie eine Aufschlüsselung der Unterschiede zwischen Umformen und Tiefziehen sowie der jeweiligen Anwendungsmöglichkeiten für hydraulische Pressen:

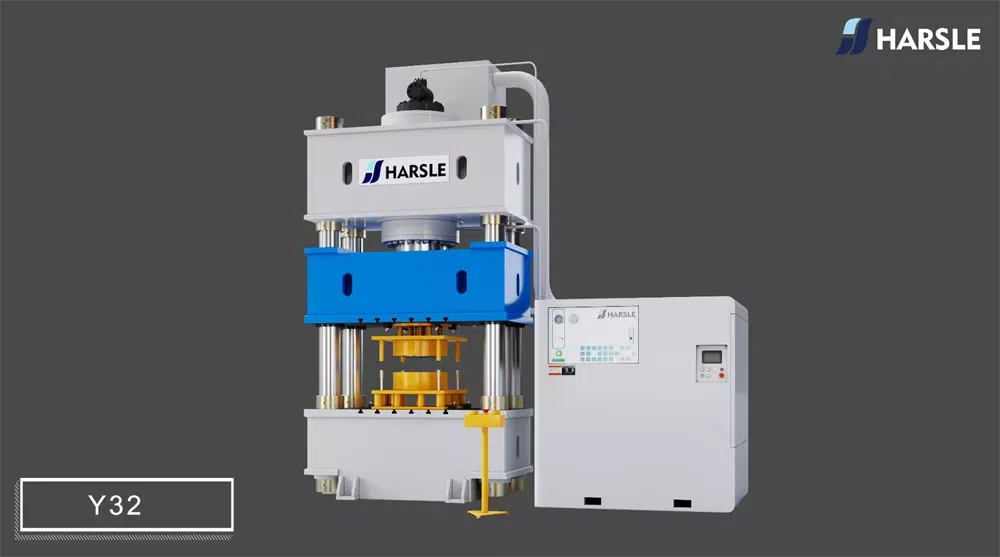

Umformen mit der Hydraulikpresse Y32:
●Technik:
Beim Formen mit einer hydraulischen Presse Y32 werden flache oder vorgeformte Materialien mithilfe verschiedener Techniken wie Biegen, Strecken, Stanzen und Schmieden in die gewünschte Form gebracht.
Das Material erfährt eine plastische Verformung, behält während des gesamten Formungsprozesses jedoch im Allgemeinen seine ursprüngliche Dicke bei.
●Anwendungen:
Hydraulikpressen der Baureihe Y32 werden für eine breite Palette von Umformungsanwendungen in verschiedenen Branchen eingesetzt, darunter in der Automobilindustrie, der Luft- und Raumfahrt, im Baugewerbe, bei Konsumgütern und im Industriemaschinenbau.
Zu den üblichen Formteilen gehören Halterungen, Platten, Gehäuse, Rohre und Strukturkomponenten.
●Ergebnis:
Das Hauptziel der Formgebung mit einer Y32-Presse besteht darin, bestimmte Formen oder Konfigurationen von Teilen zu erreichen, ohne die Dicke des Materials wesentlich zu verändern.
Geformte Teile können komplexe Geometrien aufweisen, ihre Dicke bleibt jedoch im Vergleich zu tiefgezogenen Teilen relativ konstant.

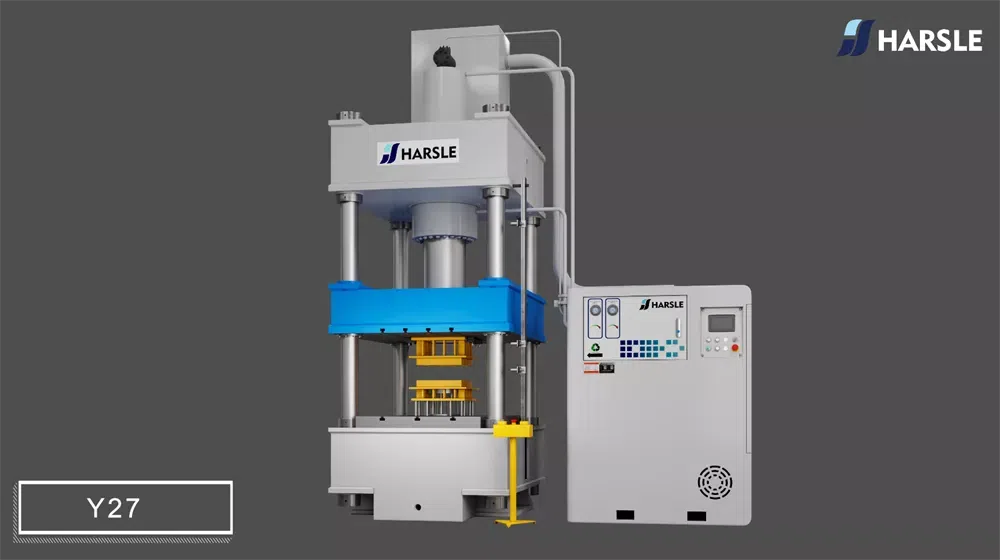

Tiefziehen mit der Hydraulikpresse Y27:
●Technik:
Tiefziehen mit einer hydraulischen Presse Y27 ist ein spezielles Umformungsverfahren, mit dem aus flachen Blechrohlingen hohle, dreidimensionale Teile hergestellt werden.
Das Rohmaterial wird mithilfe eines Stempels in eine Matrizenhöhle gezogen, wodurch das Material deutlich verdünnt und gestreckt wird.
●Anwendungen:
Die hydraulischen Pressen Y27 sind speziell für Tiefziehanwendungen konzipiert, die häufig in Branchen wie der Automobilindustrie, der Konsumgüterverpackungsindustrie, der Küchengeräteindustrie, der Elektronikindustrie und der Medizintechnik zu finden sind.
Durch Tiefziehen werden Komponenten wie Dosen, Behälter, Karosserieteile für Autos, Gerätegehäuse und Gehäuse für medizinische Geräte hergestellt.
●Ergebnis:
Das Hauptergebnis des Tiefziehens mit einer Y27-Presse ist die Herstellung komplexer, hohler Teile mit einer Tiefe, die größer ist als die ursprüngliche Materialstärke.
Tiefgezogene Teile weisen typischerweise eine erhebliche Ausdünnung und Dehnung des Materials mit glatten Übergängen und minimaler Faltenbildung auf.
Zusammenfassung der Unterschiede:
1. Verfahren: Beim Formen mit einer Y32-Presse werden Materialien ohne nennenswerte Ausdünnung in die gewünschte Form gebracht, während beim Tiefziehen mit einer Y27-Presse das Material gestreckt und ausgedünnt wird, um hohle, dreidimensionale Teile zu erzeugen.
2. Anwendungen: Y32-Hydraulikpressen werden für eine breite Palette von Umformungsanwendungen eingesetzt, während Y27-Pressen auf Tiefziehanwendungen spezialisiert sind.
3. Ergebnisse: Geformte Teile aus einer Y32-Presse behalten eine relativ konstante Dicke bei, während tiefgezogene Teile aus einer Y27-Presse eine erhebliche Ausdünnung und Dehnung aufweisen.
Detaillierter Arbeitsablauf

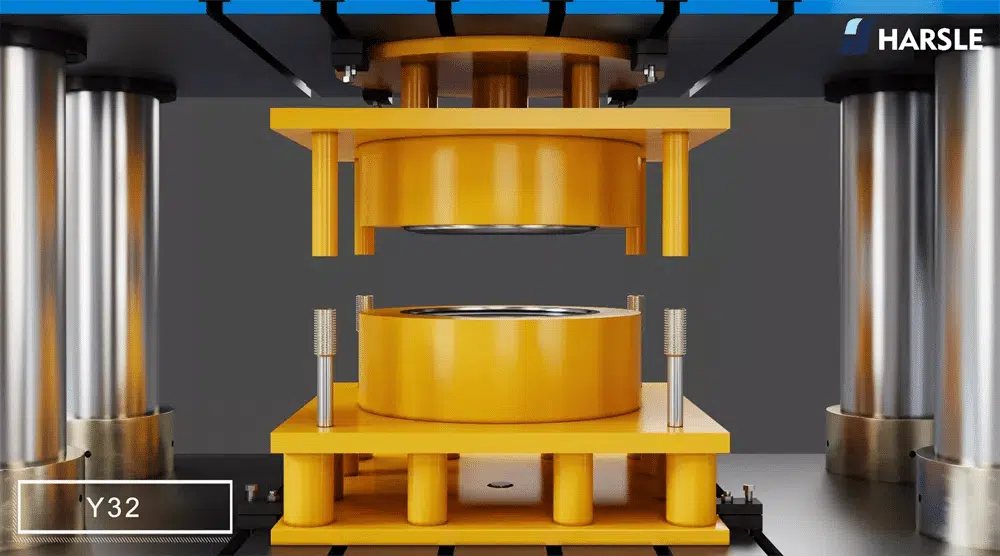

Umformen mit der Hydraulikpresse Y32:
Materialvorbereitung:Das Formen mit einer hydraulischen Presse Y32 beginnt mit der Vorbereitung des zu formenden Materials, das flache Bleche oder vorgeformte Metallrohlinge umfassen kann.

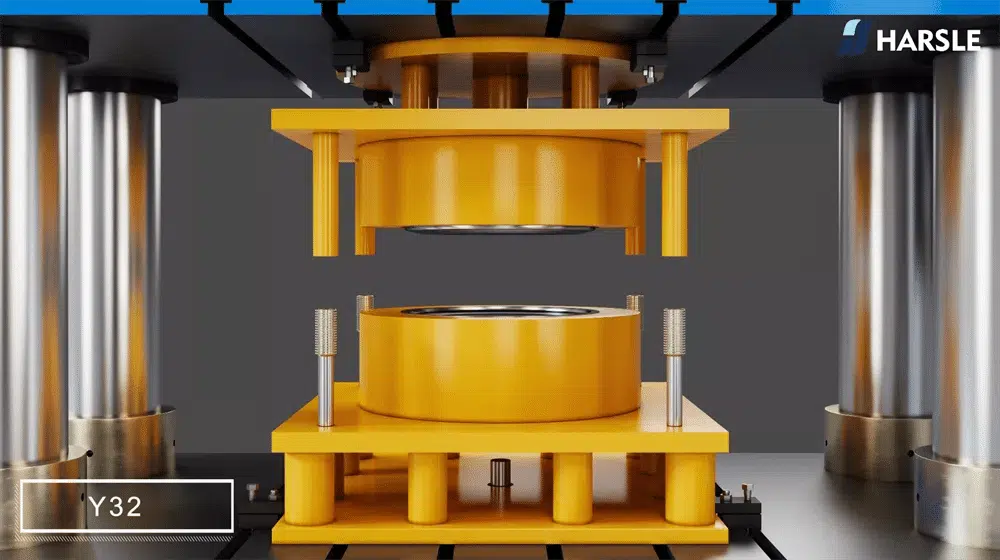

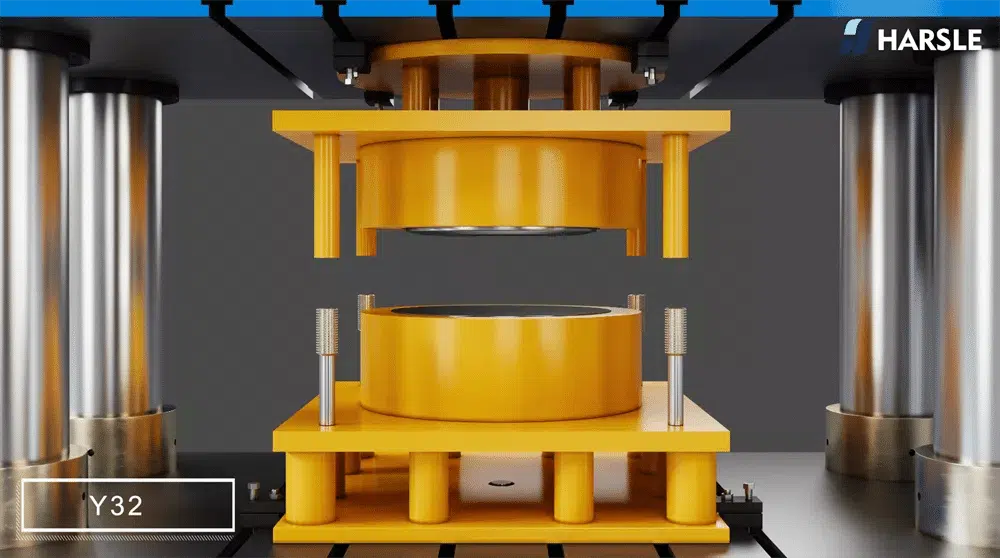

Werkzeugeinrichtung:Die Werkzeuge, einschließlich Matrizen (weiblich) und Stempel (männlich), werden entsprechend der gewünschten Form und den Abmessungen des geformten Teils ausgewählt und auf dem Pressenbett installiert.

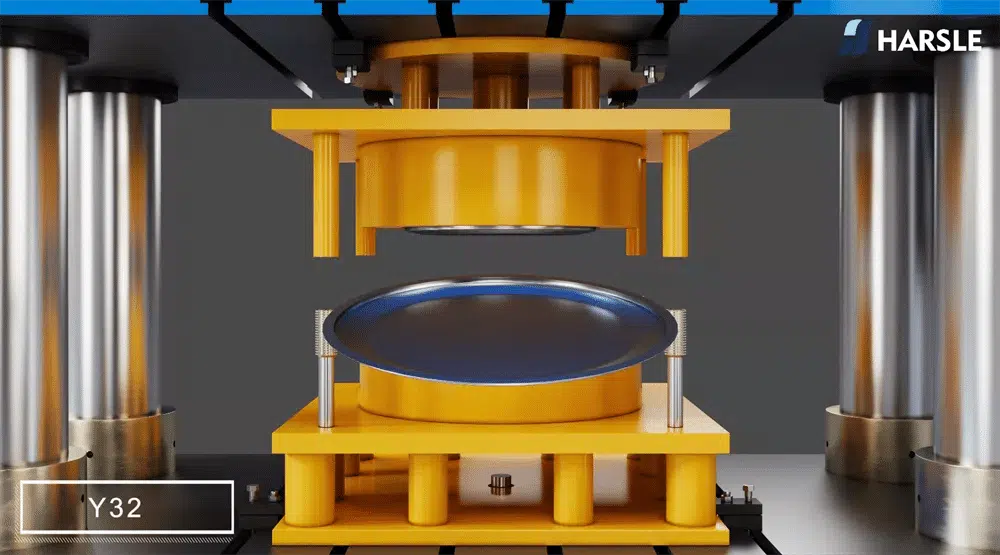

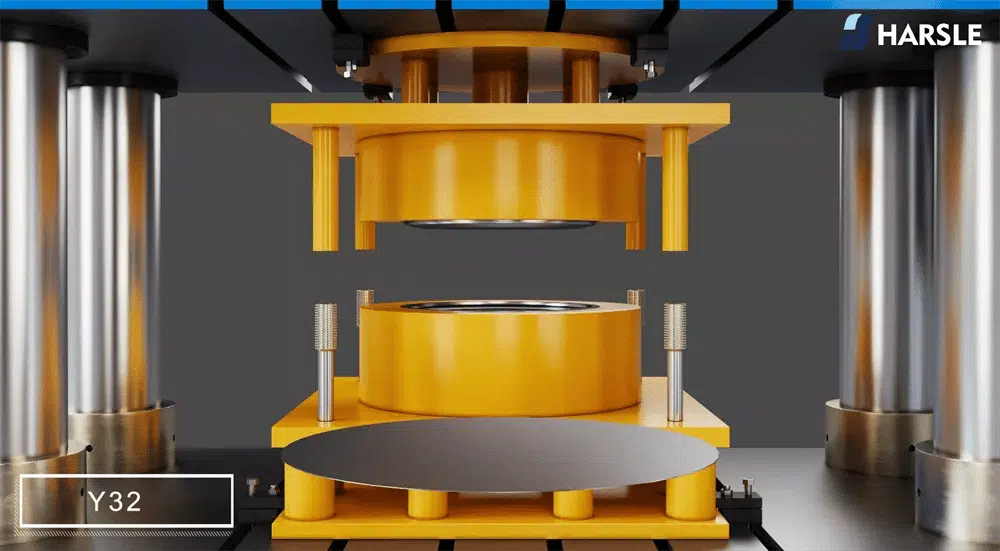

Ladematerial:Das Material wird auf die Matrizenoberfläche gelegt, um die richtige Ausrichtung und Positionierung für den Formungsprozess sicherzustellen.
Klemmen und Halten:Die Presse klemmt das Material sicher an seinem Platz fest, um eine Bewegung während der Formgebung zu verhindern und so eine genaue Formgebung des Teils zu gewährleisten.

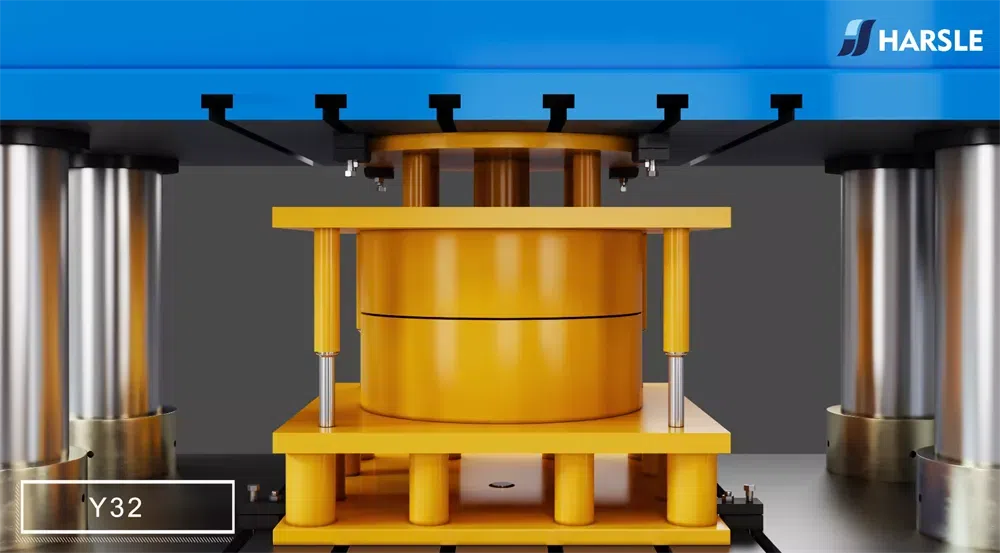

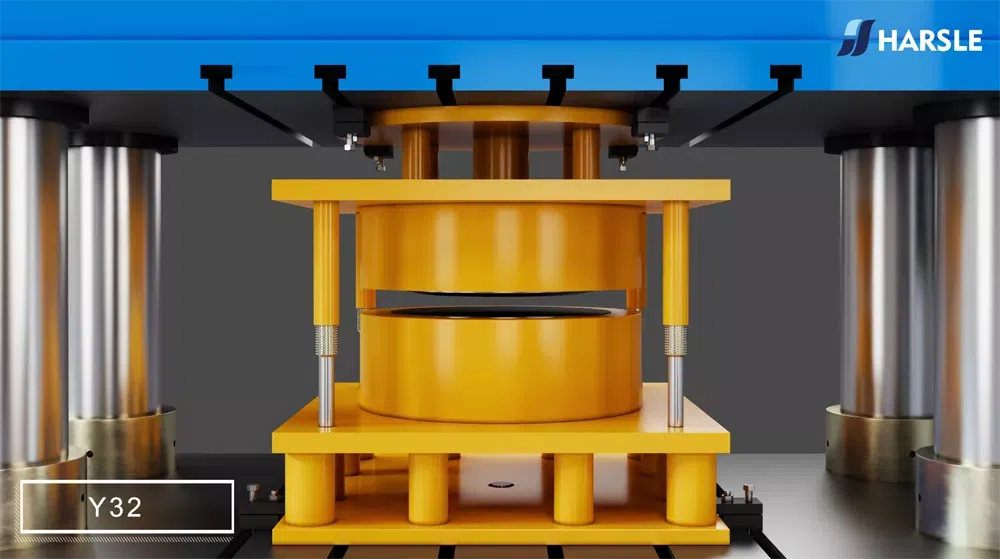

Umformvorgang:Die hydraulische Presse übt eine kontrollierte Kraft auf den Stempel aus, der dann das Material in die Form der Matrizenhöhle verformt.
Je nach Anforderung an das Teil können verschiedene Umformtechniken wie Biegen, Strecken, Stanzen oder Schmieden zum Einsatz kommen.
Mehrere Operationen:Bei komplexen Teilen können mehrere Umformvorgänge nacheinander durchgeführt werden, wobei zwischen den einzelnen Vorgängen Anpassungen an den Werkzeug- und Presseneinstellungen vorgenommen werden.
Auswerfen und Fertigstellen:Sobald der Formungsprozess abgeschlossen ist, wird das geformte Teil aus der Formhöhle ausgeworfen. Überschüssiges Material wird entfernt und bei Bedarf können Endbearbeitungsvorgänge wie Entgraten oder Oberflächenbehandlung durchgeführt werden.
Tiefziehen mit der Hydraulikpresse Y27:
Materialvorbereitung:Das Tiefziehen mit einer hydraulischen Presse Y27 beginnt mit der Vorbereitung des Materials, normalerweise flache Blechrohlinge mit der entsprechenden Dicke für das gewünschte Teil.

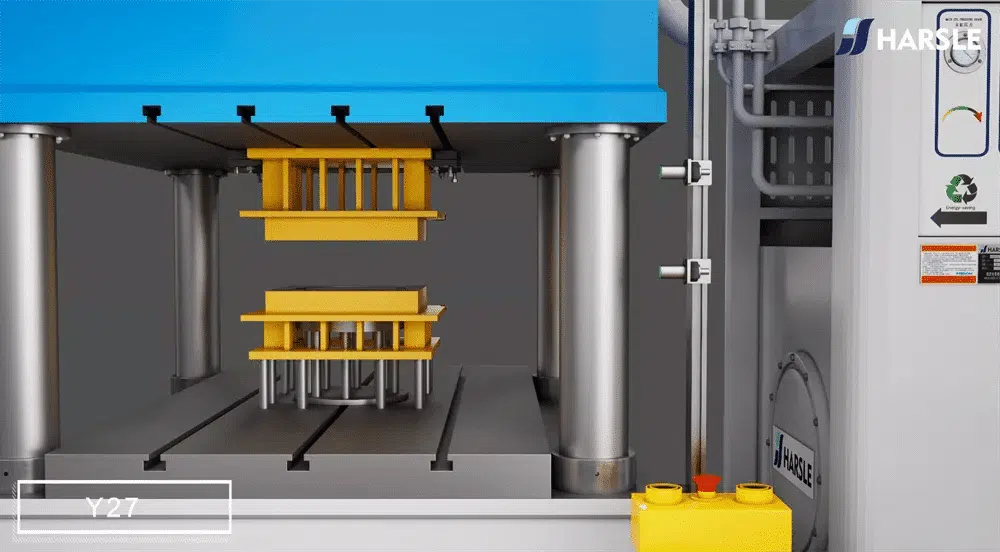

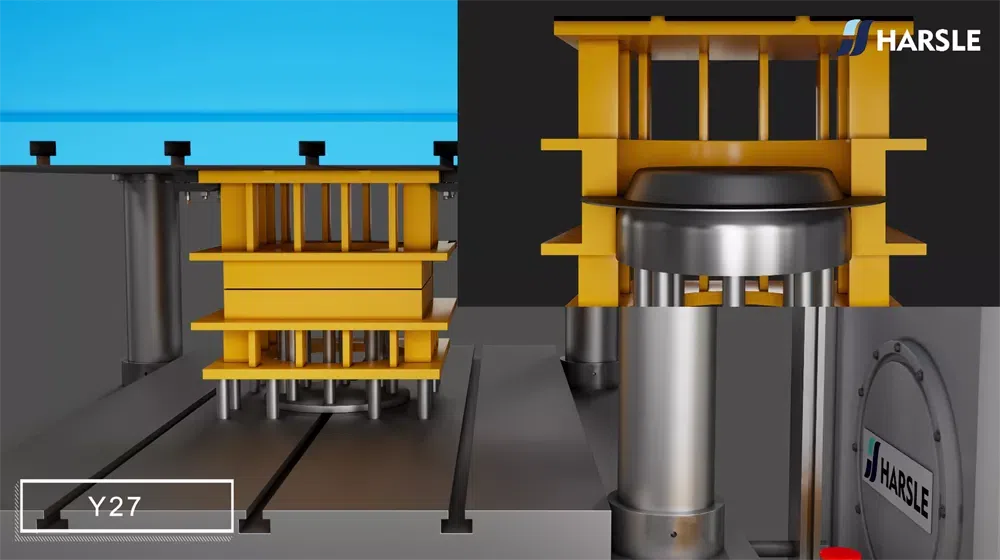

Matrizen-Setup:Es wird ein spezielles Tiefziehwerkzeug ausgewählt und auf dem Pressenbett installiert, wobei die Form der Matrizenhöhle der endgültigen Teilegeometrie entspricht.

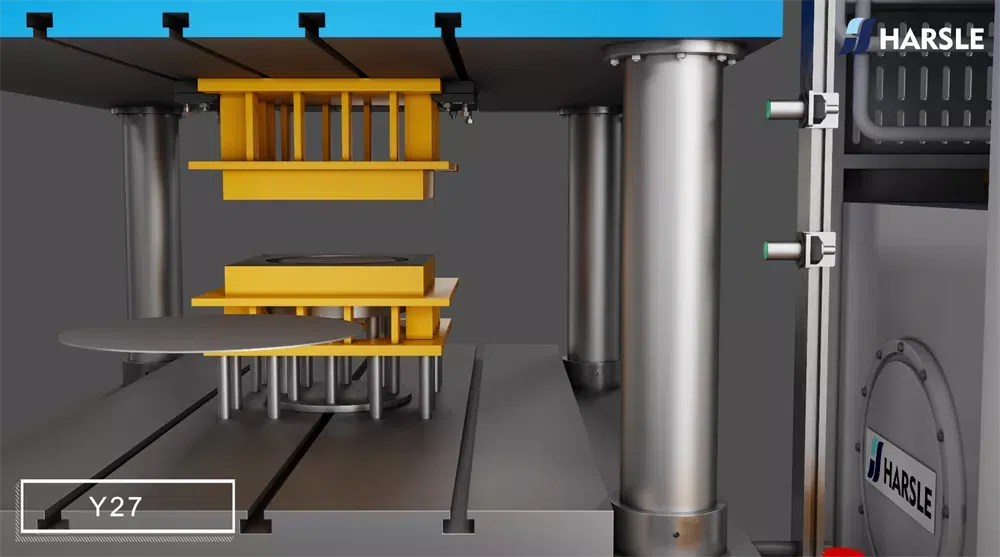

Ladematerial:Das Rohmaterial wird auf die Matrizenoberfläche gelegt und im Matrizenhohlraum ausgerichtet, um die richtige Positionierung für den Ziehvorgang sicherzustellen.
Klemmen und Halten:Die Presse klemmt das Rohmaterial sicher an seinen Kanten fest und hält es an Ort und Stelle, um eine Bewegung während des Ziehens zu verhindern.

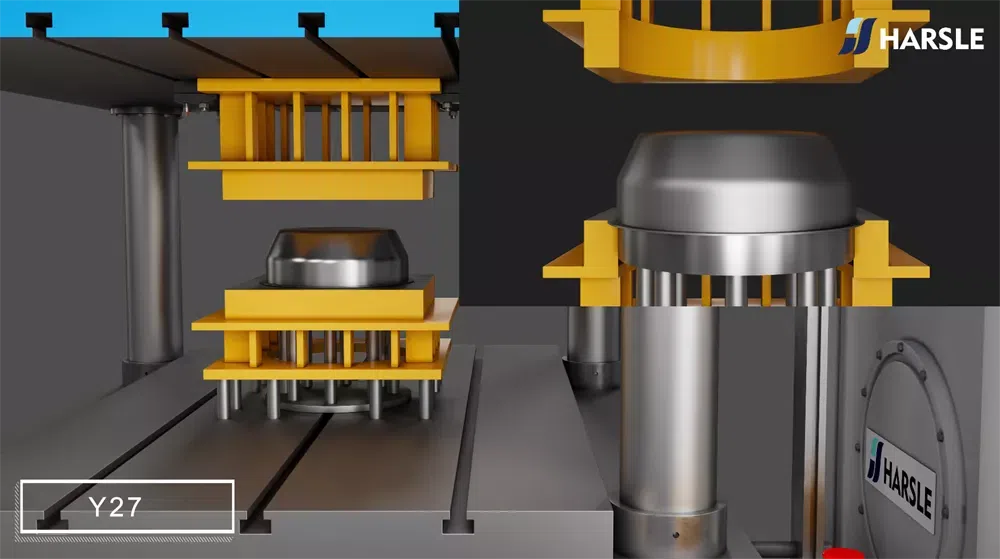

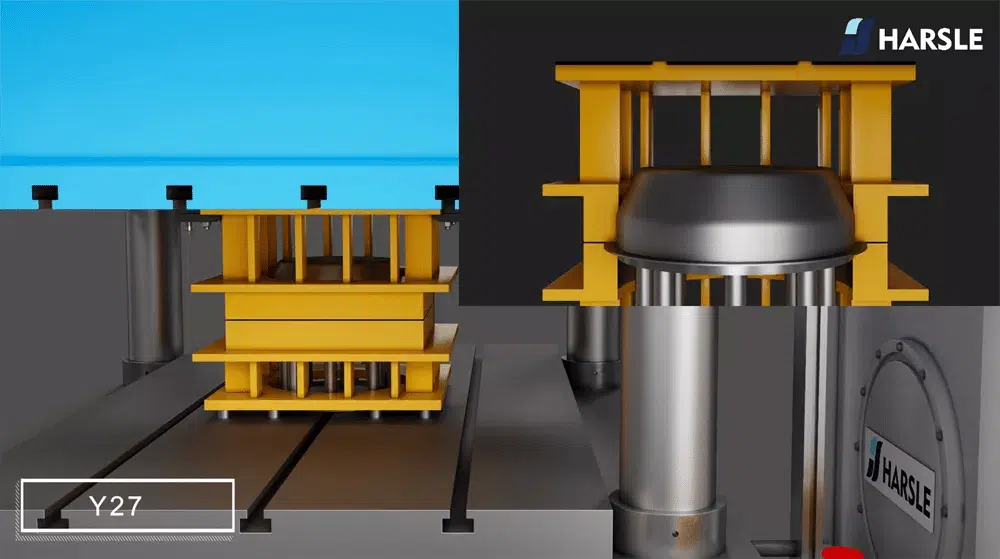

Zeichenvorgang:Die hydraulische Presse übt eine kontrollierte Kraft auf den Stempel aus, der das Rohmaterial in die Matrizenhöhle zieht.
Beim Ziehen wird das Material stark verdünnt und gestreckt, bis es sich der Form der Matrizenhöhle anpasst und das endgültige Teil entsteht.

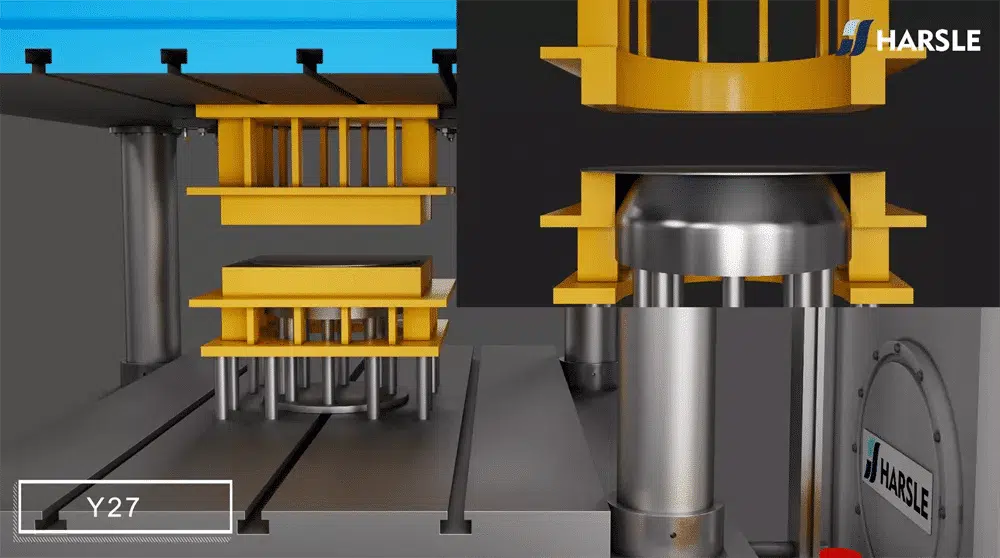

Formgebungskontrolle:Ziehkissen und Matrizenkissen bieten, sofern vorhanden, zusätzliche Unterstützung und Kontrolle während des Ziehvorgangs, minimieren Faltenbildung und gewährleisten die Teilegenauigkeit.

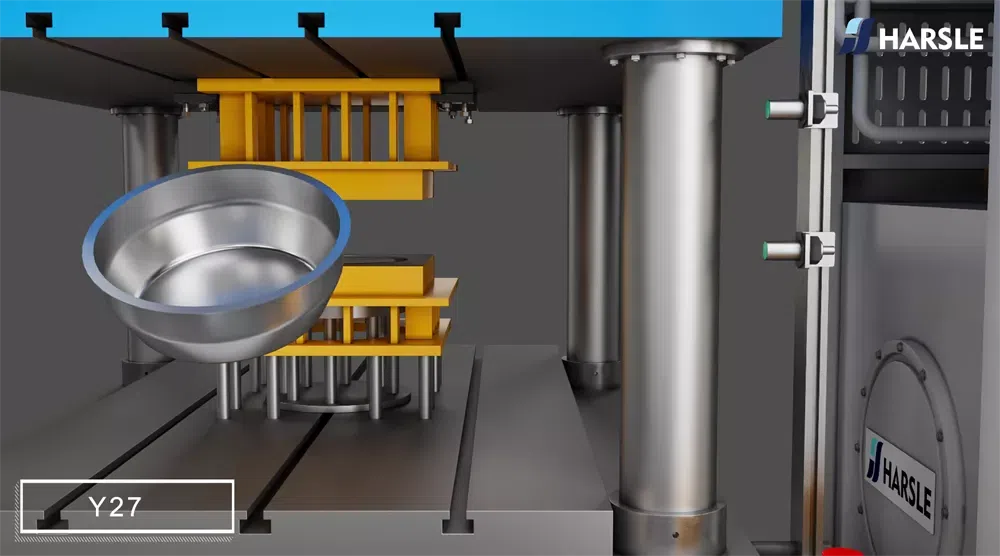

Neuzeichnen und Fertigstellen:Bei Teilen mit komplexen Geometrien oder engen Toleranzen können mehrere Ziehvorgänge iterativ durchgeführt werden, um die gewünschte Form und die gewünschten Abmessungen zu erreichen. Nach Abschluss des Ziehens wird das geformte Teil aus der Matrizenhöhle ausgeworfen, überschüssiges Material entfernt und nach Bedarf fertiggestellt.
Zusammenfassend lässt sich sagen, dass sowohl das Formen mit einer Y32-Hydraulikpresse als auch das Tiefziehen mit einer Y27-Hydraulikpresse Metallbearbeitungsprozesse sind, bei denen Hydraulikpressen zum Einsatz kommen. Sie unterscheiden sich jedoch hinsichtlich der Techniken, Anwendungen und Ergebnisse und erfüllen unterschiedliche Fertigungsbedürfnisse und Produktanforderungen.
