Para maximizar la eficiencia de sus procesos de metalurgia, comprender la Guía de Operación del ESTUN E21 es crucial. Si busca consejos de expertos sobre cómo optimizar el uso de este controlador, está en el lugar correcto.

En este artículo, destacaré los aspectos clave de la Guía de Operación del ESTUN E21 y ofreceré consejos prácticos para optimizar su flujo de trabajo. Tanto si es un operador experimentado como si es nuevo en el uso de este sistema, estos consejos le proporcionarán los conocimientos esenciales para mejorar la precisión y la productividad en sus tareas. Profundicemos en la guía y descubramos el potencial del ESTUN E21 para su maquinaria.

Procedimiento básico de funcionamiento

Para empezar a utilizar el controlador ESTUN E21 de forma eficiente, es fundamental familiarizarse con su funcionamiento básico. Asegúrese de que el controlador esté conectado y encendido correctamente. Una vez encendida la máquina, el primer paso consiste en introducir la información operativa necesaria en la pantalla del controlador. Esto incluye seleccionar el modo de funcionamiento (manual o automático) según las necesidades de la tarea. Seguir estos pasos iniciales le garantiza un funcionamiento preciso, de acuerdo con las instrucciones de la Guía de funcionamiento del ESTUN E21.

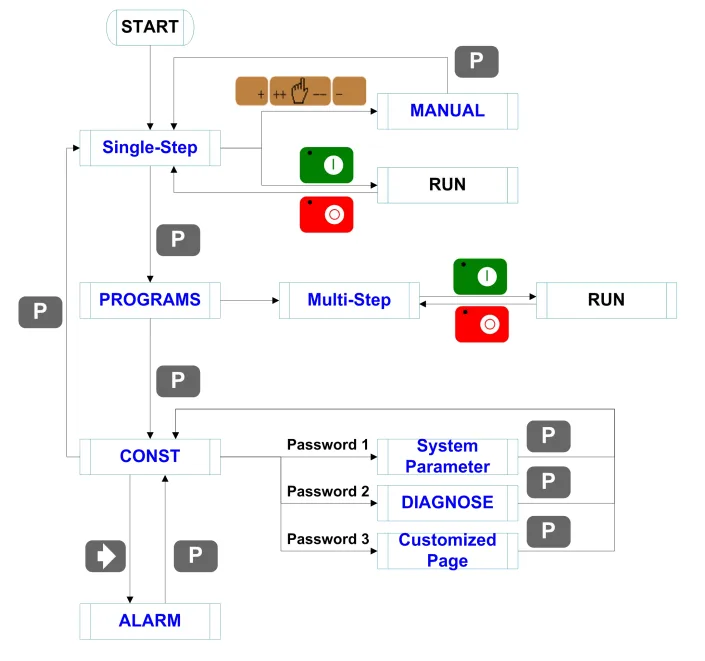

El procedimiento básico de conmutación y funcionamiento del dispositivo se muestra en la figura.

Programación del controlador ESTUN E21

Programar su prensa plegadora con la ESTUN E21 es sencillo y potente. Para programar un trabajo, primero acceda al menú de programación de su controlador. Esto implica navegar por la interfaz para introducir comandos como ángulos de plegado, tipo de material y espesor. Siguiendo estos pasos, puede garantizar que su máquina funcione con la precisión necesaria para tareas complejas, según las especificaciones detalladas en la Guía de Operación de la ESTUN E21. Ajuste y almacene múltiples programas, lo que le permite flexibilidad y eficiencia en la operación.

El dispositivo cuenta con dos métodos de programación: de un solo paso y de varios pasos. El usuario puede configurar la programación según sus necesidades.

Programación de un solo paso

La programación de un solo paso se utiliza generalmente para procesar piezas de un solo paso hasta su finalización. Al encender el controlador, este accede automáticamente a la página de programación de un solo paso.

Pasos de la operación

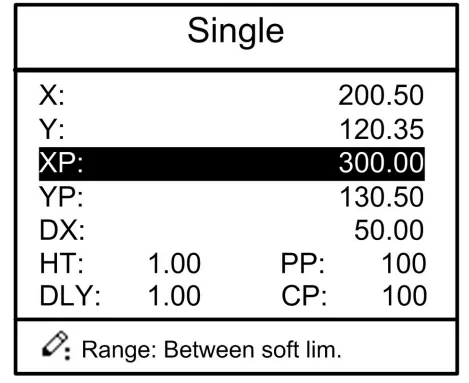

• Paso 1:Después de iniciarse, el dispositivo ingresará automáticamente a la página de configuración del programa de un solo paso.

• Paso 2:

[Nota] El parámetro sólo se puede configurar cuando el indicador de parada está encendido.

El rango de ajuste del parámetro de un solo paso se muestra en la Tabla.

• Paso 3:

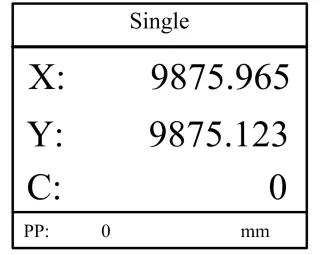

El sistema se ejecutará de acuerdo con este programa, como se muestra en la Figura.

Ejemplo de operación

En la Guía de Operación de ESTUN E21, optimice su programa de un solo paso configurando la profundidad de plegado en 100 mm y el tope trasero en 80 mm. Configure la distancia de retracción en 50 mm, con un tiempo de espera de concesión de 2 segundos y un tiempo de retención de 3 segundos. Configure el número de pieza en 10, garantizando la precisión de los pasos de operación, como se detalla en la tabla de la guía. Seguir estas configuraciones garantiza resultados de metalurgia eficientes y precisos.

Programación de varios pasos

El programa de múltiples pasos se utiliza para procesar una sola pieza de trabajo de diferentes pasos de procesamiento, lograr la implementación consecutiva de múltiples pasos y mejorar la eficiencia del procesamiento.

Paso de operación

• Paso 1:

Al encenderlo, el dispositivo muestra automáticamente la página de parámetros de un solo paso.

• Paso 2:

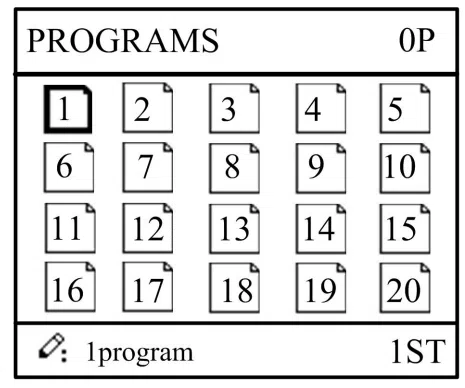

Cambie a la página de administración de programas, como se muestra en la Figura.

• Paso 3:

Seleccione el número de serie del programa o ingrese el número de programa directamente, como por ejemplo ingresar “1”.

• Paso 4

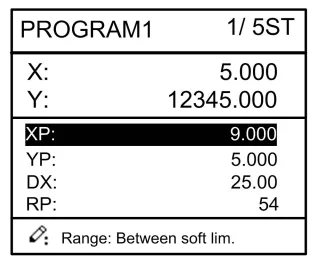

Ingrese a la página de configuración del programa de varios pasos, como se muestra en la Figura.

• Paso 5:

Presione la tecla de flecha hacia abajo, seleccione el parámetro de programación de varios pasos que requiere configuración, ingrese el valor de configuración, presione la tecla Enter y la configuración tendrá efecto.

• Paso 6:

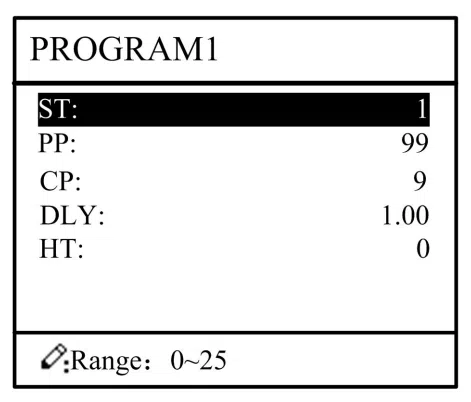

Para finalizar la configuración, presione la tecla de flecha derecha para ingresar a la página de configuración de parámetros de pasos, como se muestra en la Figura.

• Paso 7

Presione la tecla de flecha hacia abajo, seleccione el parámetro de paso que necesita configurarse, ingrese el valor del programa, presione la tecla Enter y la configuración tendrá efecto.

• Paso 8:

Presione las flechas izquierda y derecha para cambiar de paso. Si el paso actual es el primero,

Presione la tecla de flecha izquierda para ingresar a la última página de configuración de parámetros de paso; si el paso actual es el último, presione la tecla de flecha derecha para ingresar a la primera página de configuración de parámetros de paso.

El rango de configuración de parámetros de varios pasos se muestra en la Tabla.

• Paso 9:

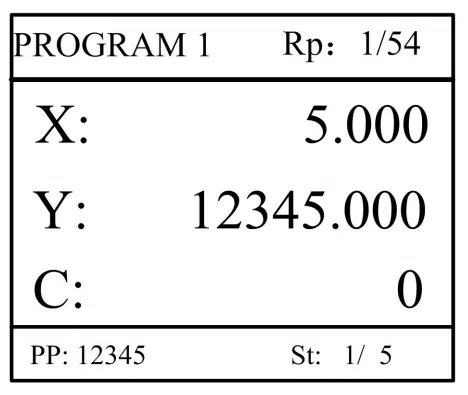

El sistema funcionará de acuerdo con este programa, como se muestra en la Figura.

Ejemplo de operación

[Fondo] Una pieza de trabajo requiere procesamiento 50 como se muestra a continuación;

• Primera curva: 50 mm;

• Segunda curva: 100 mm;

• Tercera curva: la otra dirección 300 mm;

[Análisis] según la pieza de trabajo y las condiciones tecnológicas de la máquina herramienta:

• Primera curva: Eje X la posición es de 50,0 mm; la posición del eje Y es de 85,00 mm, concesión 50 mm;

• Segunda curva: la posición del eje X es 100,0 mm; la posición del eje Y es 85,00 mm, concesión 50 mm;

• La tercera curva: la posición del eje X es 300,0 mm; la posición del eje Y es 85,00 mm, concesión 50 mm;

Editar el programa de procesamiento de esta pieza de trabajo en el programa n.º 2.

El procedimiento de operación se muestra en la Tabla.

Al trabajar con la Guía de funcionamiento de ESTUN E21, la programación eficiente de varios pasos es clave:

• Regresar al paso de inicio:Siempre regrese al paso inicial después de completar la programación de varios pasos para garantizar que el programa se procese en la secuencia correcta.
• Navegación de parámetros:Utilice las teclas de dirección izquierda y derecha para explorar y modificar todos los parámetros de paso de manera efectiva.
• Ajustes del programa:Los programas se pueden editar y revisar según sea necesario para lograr flexibilidad y adaptabilidad.
• Procesamiento automatizadoTras completar un lote (p. ej., 50 piezas), el sistema se detiene automáticamente. Se reinicia para procesar el siguiente lote sin problemas.

Aprovechar estos pasos guiados por la Guía de operación ESTUN E21 garantiza un rendimiento y una productividad óptimos de la máquina.

Configuración de parámetros

El usuario puede configurar todos los parámetros necesarios para el funcionamiento normal del sistema, incluidos los parámetros del sistema, los parámetros del eje X y los parámetros del eje Y.

• Paso 1:

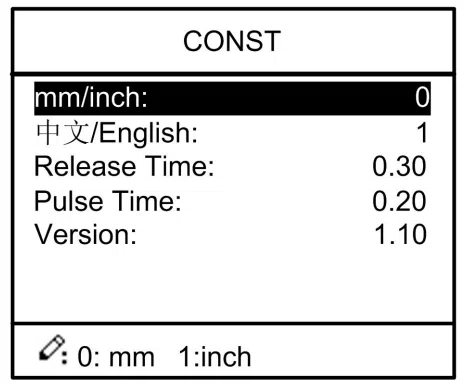

En la página de gestión del programa, presione PAG Para acceder a la página de constantes de programación, como se muestra en la figura. En esta página, se pueden configurar las constantes de programación.

El rango de configuración constante de programación se muestra en la Tabla.

• Paso 2:

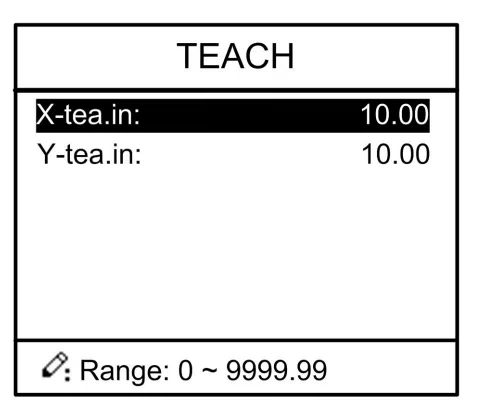

Ingrese la contraseña “1212”, presione el botón Ingresar Tecla para ingresar a la página de enseñanza, como se muestra en la Figura.

El parámetro de aumento, el rango de configuración de parámetros se muestra en la Tabla.

:

La Guía de Operación del ESTUN E21 aconseja medir con precisión las posiciones del deslizador y el tope trasero. Si la medición directa resulta difícil, programe un proceso y mida la pieza resultante. Este enfoque garantiza la precisión y se alinea con las estrategias de la guía para un rendimiento óptimo de la máquina.

• Paso 3:

Prensa PAG, volver a la página de constantes de programación.

Ajuste manual

En el modo de un solo paso, el movimiento del eje se puede controlar pulsando una tecla manualmente. Este método facilita el ajuste de la máquina herramienta y la pieza de trabajo.

• Paso 1:

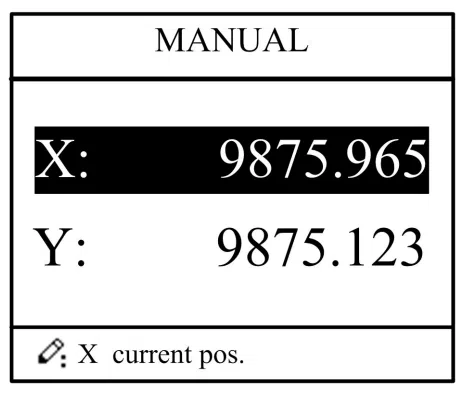

En la página de configuración de parámetros de un solo paso, presione Más o Menos para ingresar a la página del manual, como se muestra en la Figura.

• Paso 2:

De acuerdo con sus necesidades reales, siga la tabla anterior para ajustar la posición del eje.

-Si el modo de accionamiento del eje correspondiente es motor común:

:Cuando el sistema está en estado de ejecución, la operación de ajuste manual solo es válida para el eje X.

-Si el modo de accionamiento del eje correspondiente es frecuencia:

• Paso 3:

Prensa PAG Regresar a la página de configuración de parámetros de un solo paso.

Preguntas frecuentes (FAQ)

Conclusión

En resumen, el ESTUN E21 La Guía de Operación proporciona información esencial para el uso eficiente de su equipo. Los puntos clave incluyen dominar el procedimiento básico de operación, comprender la programación de un solo paso y gestionar eficazmente la programación de varios pasos. Esta guía garantiza que los operadores adquieran los conocimientos básicos para mejorar el rendimiento y la productividad.

Una configuración y un mantenimiento adecuados son esenciales para garantizar la longevidad y el rendimiento de su prensa plegadora. Siguiendo estas pautas y realizando un mantenimiento regular, podrá minimizar el tiempo de inactividad y mejorar la eficiencia de la producción. Para obtener asistencia más detallada o si tiene alguna pregunta, no dude en contactar con nuestro equipo. Además, consulte otros documentos relacionados en nuestra sección de documentación para obtener más información.
