A la hora de optimizar las operaciones CNC, la Gestión de Moldes HS-15T desempeña un papel fundamental para mejorar la eficiencia y la precisión. Si se pregunta cómo este sistema puede optimizar su flujo de trabajo y reducir los errores manuales, está en el lugar adecuado. En este artículo, le explicaré cómo la Gestión de Moldes HS-15T calcula automáticamente los valores de programación y gestiona eficazmente las configuraciones de las matrices superior e inferior. Esta guía está diseñada para ayudarle a comprender las ventajas de adoptar la Gestión de Moldes HS-15T para mejorar el rendimiento operativo, ya sea que busque reducir el tiempo de configuración o mejorar la precisión de sus procesos.

Configuración de la matriz superior en la gestión de moldes HS-15T

Para garantizar la eficiencia y precisión en las operaciones CNC, HS-15T La Gestión de Moldes ofrece un enfoque sistemático para la gestión de matrices. Centrada en el cálculo automático de los valores de programación para los ejes X, Y y R, reduce los errores manuales y mejora la productividad.

La configuración eficiente de las matrices superiores es crucial en la gestión de moldes HS-15T. Aquí encontrará una guía detallada sobre cómo hacerlo:

Paso 1: Acceder a la página de edición de matrices

Esta es la base para gestionar sus modelos de matriz superior.

Paso 2: Introducción de los parámetros del troquel superior

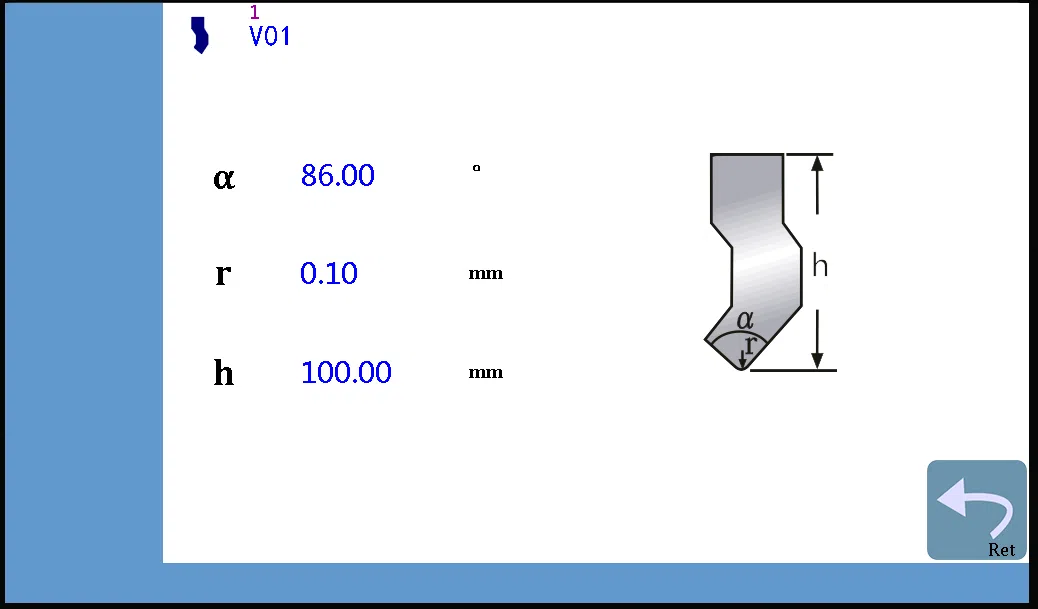

Introduzca los datos necesarios, como el ángulo (alfa), el chaflán (r) y la altura (h) del modelo de matriz superior. Estos parámetros son esenciales para realizar cálculos precisos.

A modo de ejemplo, se toma como entrada el modelo superior en la siguiente figura.

Paso 3: Nombrar y guardar el troquel superior

Tras introducir los datos, asigne un nombre al molde, siguiendo las convenciones de nomenclatura de su empresa. Puede guardar hasta 30 configuraciones de molde superior para futuras consultas, lo que optimiza la gestión de moldes HS-15T.

Paso 4: Navegación y regreso

El proceso de configuración de las matrices inferiores es igualmente importante. Siga estos pasos en el sistema de gestión de moldes HS-15T:

Paso 1: Ingresar a la página de edición de matrices

Este paso inicial garantiza que usted se encuentre en la sección adecuada para sus configuraciones.

Paso 2: Ingrese los datos del troquel inferior

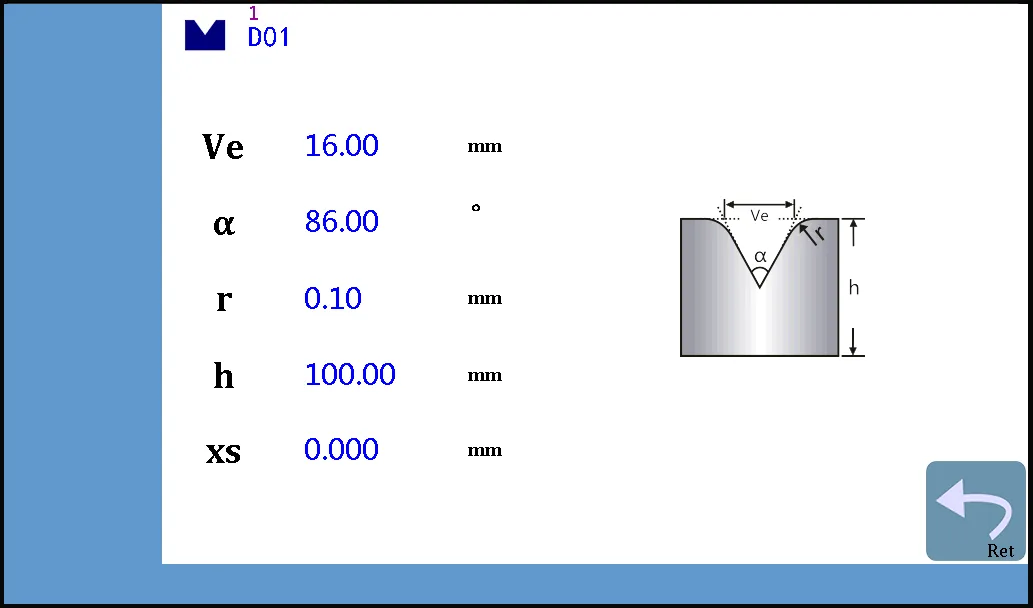

Indique el ancho de apertura (Ve), el ángulo (alfa), el chaflán (r) y la altura (h) de la matriz inferior. Estos detalles son la base de los cálculos CNC precisos. Por ejemplo, introduzca los datos del modo inferior:

Paso 3: Nombrar y guardar el troquel inferior

Asigne un nombre al troquel según sus propias reglas de nomenclatura y guarde el troquel inferior actual con un nombre (se pueden guardar hasta 40 datos de troqueles inferiores). Tras completar los pasos anteriores, los datos del modelo inferior se guardarán automáticamente para su uso posterior.

Paso 4: Revisión y navegación

Preguntas frecuentes (FAQ)

Conclusión

Configurar las matrices superior e inferior con el sistema de gestión de moldes HS-15T es fundamental para mejorar la eficiencia operativa. Al configurar con precisión estos componentes, se garantiza un flujo de trabajo más fluido y una mayor precisión en las operaciones CNC. Este sistema no solo reduce el tiempo de configuración, sino que también minimiza los errores manuales, mejorando así la productividad general. Para obtener más ayuda o asesoramiento detallado sobre la implementación del sistema de gestión de moldes HS-15T en sus procesos, no dude en contactar con nuestro equipo o explorar nuestros recursos adicionales.
