Cuando los operadores notan ángulos de flexión inconsistentes o dificultad para mantener la precisión, una posible causa es Deformación del bastidor de la prensa plegadora. A menudo, muchos usuarios sospechan primero de errores en las herramientas o la programación, pero a veces la estructura de la máquina en sí misma puede ser el verdadero problema. En esta guía, explicaré cómo identificar la deformación del bastidor de la plegadora, qué síntomas buscar durante el funcionamiento diario y qué métodos de inspección ayudan a detectar problemas estructurales a tiempo. Comprender estas señales puede ayudar a mantener la precisión del plegado, proteger la estructura de la máquina y evitar reparaciones costosas.

Por qué Prensa Plegadora Se produce una deformación del marco.

Los bastidores de las prensas plegadoras están diseñados para soportar fuerzas de flexión significativas, pero las cargas pesadas a largo plazo, un funcionamiento inadecuado o la falta de mantenimiento pueden afectar gradualmente a la estabilidad estructural.

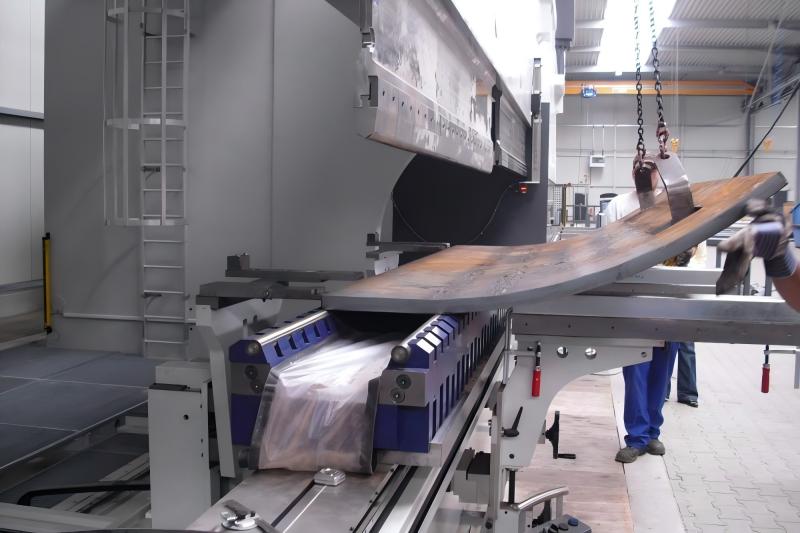

Sobrecargar la máquina plegadora

Una de las causas más comunes de Deformación del bastidor de la prensa plegadora La sobrecarga repetida es un problema. Si los operarios doblan regularmente materiales más gruesos o duros que la capacidad nominal de la máquina, se acumula una tensión excesiva en el bastidor.

Con el tiempo, esto puede provocar:

• Distorsión permanente del marco
• Movimiento desigual del ariete
• Precisión de doblado reducida

Siempre recomiendo consultar la tabla de fuerza de flexión antes de procesar materiales gruesos para garantizar que la máquina funcione dentro de sus límites de diseño.

Flexión descentrada y distribución desigual de la carga

Otra causa es la carga descentrada. Si las piezas se doblan sistemáticamente solo en un lado de la máquina, la distribución de la fuerza se vuelve desigual.

Esto puede conducir a:

• tensión asimétrica del marco
• Deformación estructural gradual
• Diferencias en el ángulo de flexión entre los lados izquierdo y derecho.

Para evitar esto, procuro distribuir las piezas a lo largo de toda la longitud de plegado siempre que sea posible.

Signos clave de deformación del bastidor de la prensa plegadora

Es fundamental reconocer las señales de alerta temprana. Varios síntomas operativos pueden indicar deformación del cuadro.

Ángulos de flexión inconsistentes a lo largo de la pieza de trabajo

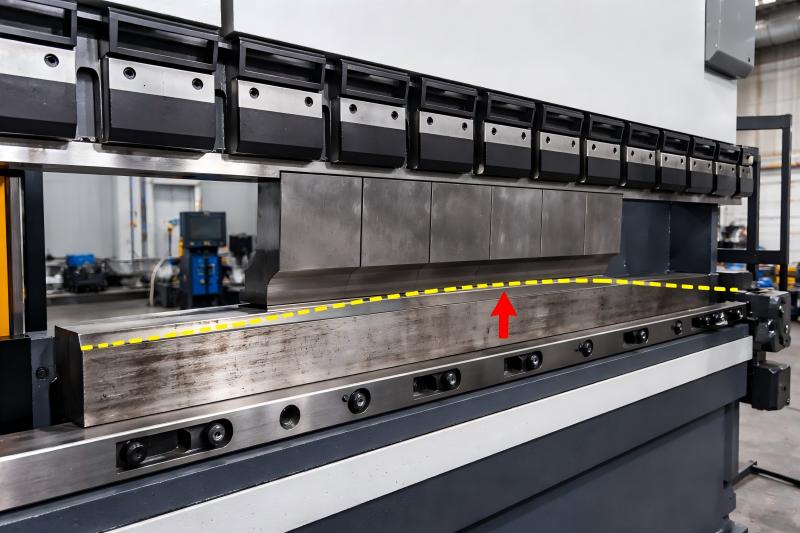

Si el ángulo de flexión en el centro de la lámina difiere del de los extremos, puede indicar una deformación estructural o una deflexión del ariete.

Los síntomas comunes incluyen:

• Ángulo mayor en el centro
• Ángulos más pequeños cerca de los bordes
• Dificultad para lograr curvas uniformes

Si bien este problema a veces se puede corregir mediante ajustes de coronación, las inconsistencias persistentes pueden sugerir Deformación del bastidor de la prensa plegadora.

Desalineación visible del pistón o de la herramienta.

Otra señal de advertencia es la desalineación visible entre el punzón y la matriz.

Durante la inspección, verifico lo siguiente:

• Contacto desigual entre el punzón y la matriz
• Espacios de herramientas a lo largo de la longitud
• El ariete se inclina durante el movimiento.

Estos indicadores suelen revelar cambios estructurales que afectan a la alineación de la máquina.

Ruido inusual al doblar

Cuando el bastidor sufre deformación o una tensión desigual, los operarios pueden oír ruidos anormales durante el funcionamiento, tales como:

• Crujido metálico
• vibración del marco
• fluctuaciones de la presión hidráulica

Si bien el ruido por sí solo no confirma la deformación, es una señal importante de que se requiere una inspección más exhaustiva.

Métodos paso a paso para identificar la deformación del bastidor de la prensa plegadora

La detección de deformaciones estructurales requiere una inspección y medición minuciosas.

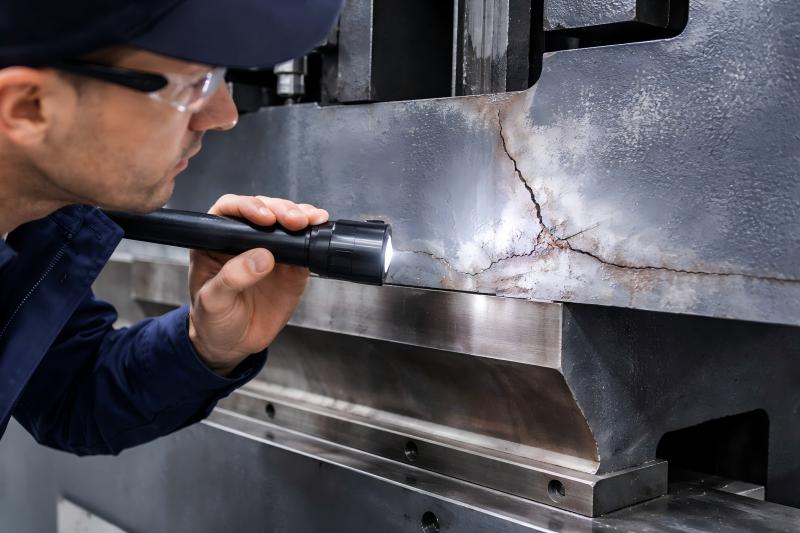

Paso 1: Inspeccione visualmente el bastidor de la máquina.

Siempre empiezo con una inspección visual. Observe detenidamente el bastidor de la plegadora en busca de señales de cambios estructurales.

Comprobar lo siguiente:

• Grietas visibles o marcas de tensión en la soldadura
• Desgaste irregular de la pintura en el marco
• Distorsión de la imagen cerca de zonas de alta tensión

Incluso pequeños cambios estructurales pueden afectar al rendimiento ante la flexión.

Paso 2: Comprobar el paralelismo de la RAM

El paralelismo del pistón afecta directamente a la precisión del doblado.

Para inspeccionar esto:

1. Baje el pistón lentamente sin material.
2. Mida la distancia entre el punzón y la matriz a lo largo de toda la longitud de la máquina.
3. Compara las medidas de ambos lados.

Si la diferencia es significativa, Deformación del bastidor de la prensa plegadora o puede existir una desalineación del ariete.

Paso 3: Medir la consistencia de la flexión con piezas de prueba.

Un método práctico consiste en realizar una prueba de flexión.

Yo normalmente:

1. Utilice tiras de material idéntico.
2. Dóblalas en diferentes posiciones sobre la máquina.
3. Mide los ángulos con un medidor de ángulos digital.

Si los ángulos varían significativamente, es posible que la máquina se vea afectada por una deformación estructural o un coronado inadecuado.

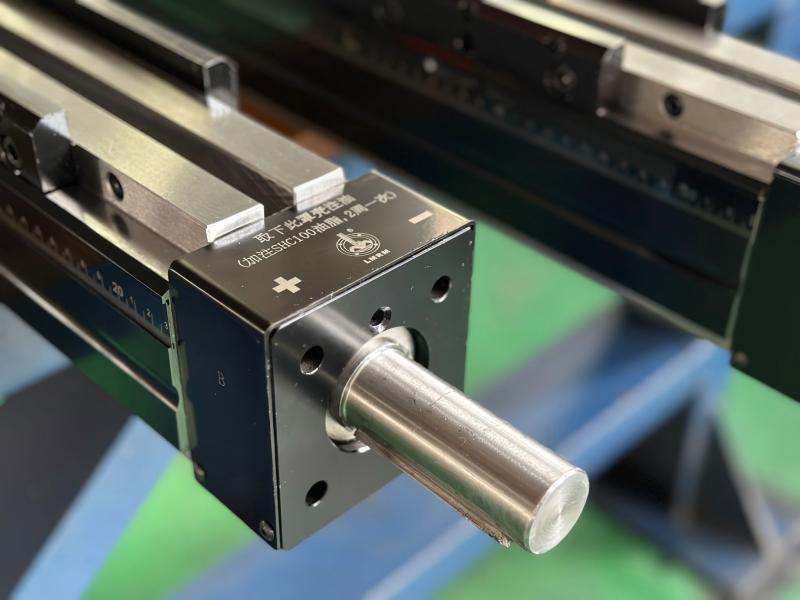

Paso 4: Compruebe el sistema de coronación.

Las modernas prensas plegadoras CNC utilizan sistemas de coronación mecánicos o hidráulicos para compensar la deflexión.

Sin embargo, si el sistema de coronación no puede corregir las diferencias angulares, puede indicar problemas estructurales como: Deformación del bastidor de la prensa plegadora.

Inspeccione el sistema de coronación para asegurarse de que:

• Se ajusta correctamente
• Los valores de compensación responden correctamente
• El sistema se desplaza suavemente a lo largo de la plataforma.

Previniendo Prensa Plegadora Deformación del marco

Más vale prevenir que reparar. Recomiendo varias prácticas para mantener la integridad estructural.

Respete los límites de capacidad de la máquina.

Nunca exceda la capacidad de flexión nominal. Compruebe siempre:

• Espesor del material
• Resistencia del material
• Fuerza de flexión requerida

Esto evita una tensión excesiva en el marco.

Distribuye las cargas de flexión de manera uniforme.

Siempre que sea posible, coloque las piezas cerca del centro o alterne las posiciones de doblado a lo largo de la máquina.

Esto ayuda a prevenir tensiones estructurales desiguales.

Realizar inspecciones estructurales rutinarias

Las inspecciones rutinarias ayudan a detectar los primeros signos de deformación.

Las revisiones de mantenimiento deben incluir:

• Estado del marco
• Alineación del Ram
• paralelismo de herramientas
• Estabilidad de la presión hidráulica

La detección temprana permite realizar ajustes antes de que el daño estructural empeore.

Preguntas frecuentes

Conclusión

Identificación Deformación del bastidor de la prensa plegadora La detección temprana de problemas es fundamental para mantener la precisión del doblado y proteger la integridad estructural de la máquina. Al prestar atención a señales como ángulos de doblado desiguales, desalineación del pistón y comportamientos inusuales de la máquina, los operarios pueden detectar problemas antes de que afecten la calidad de la producción.

Mediante inspecciones periódicas, una distribución adecuada de la carga y el respeto de los límites de capacidad de la máquina, es posible minimizar el riesgo de deformación estructural. Si sospecha que el bastidor se está deformando o desea asesoramiento profesional sobre la inspección y el mantenimiento de la plegadora, contactar con técnicos experimentados o proveedores de equipos puede garantizar que su máquina siga funcionando de forma segura y eficiente.
