Quando os operadores notam ângulos de curvatura inconsistentes ou dificuldade em manter a precisão, uma possível causa é Deformação da estrutura da prensa dobradeira. Frequentemente, observo que muitos usuários suspeitam inicialmente de erros de ferramentas ou programação, mas a própria estrutura da máquina pode ser o verdadeiro problema. Neste guia, explicarei como identificar a deformação da estrutura da prensa dobradeira, quais sintomas observar durante a operação diária e quais métodos de inspeção ajudam a detectar problemas estruturais precocemente. Compreender esses sinais pode ajudar a manter a precisão da dobra, proteger a estrutura da máquina e evitar reparos dispendiosos.

Por que Dobradeira Ocorre deformação da estrutura

As estruturas das prensas dobradeiras são projetadas para suportar forças de flexão significativas, mas cargas pesadas a longo prazo, operação inadequada ou falta de manutenção podem afetar gradualmente a estabilidade estrutural.

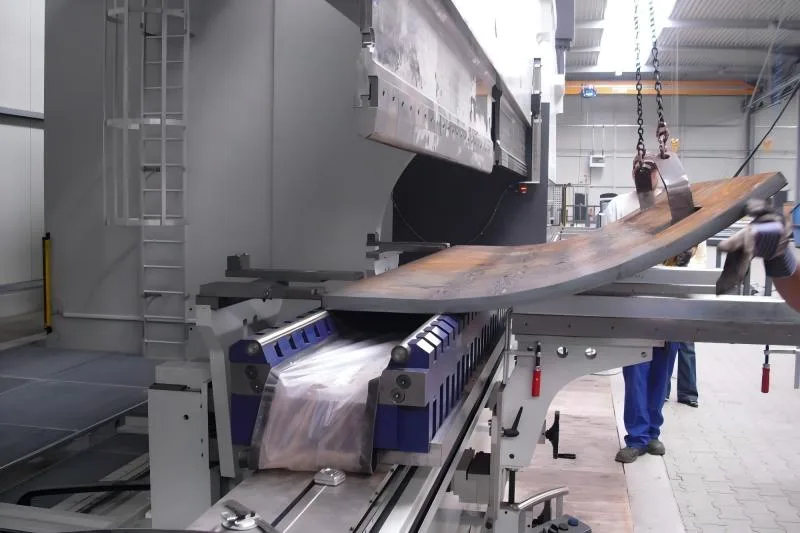

Sobrecarga da máquina de dobrar

Uma das causas mais comuns de Deformação da estrutura da prensa dobradeira A sobrecarga repetida é um problema. Se os operadores dobrarem regularmente materiais mais espessos ou mais rígidos do que a capacidade nominal da máquina, ocorrerá um acúmulo excessivo de tensão na estrutura.

Com o tempo, isso pode causar:

• distorção permanente da moldura
• Movimento irregular do aríete
• Precisão de dobra reduzida

Recomendo sempre consultar a tabela de forças de flexão antes de processar materiais espessos para garantir que a máquina opere dentro dos limites para os quais foi projetada.

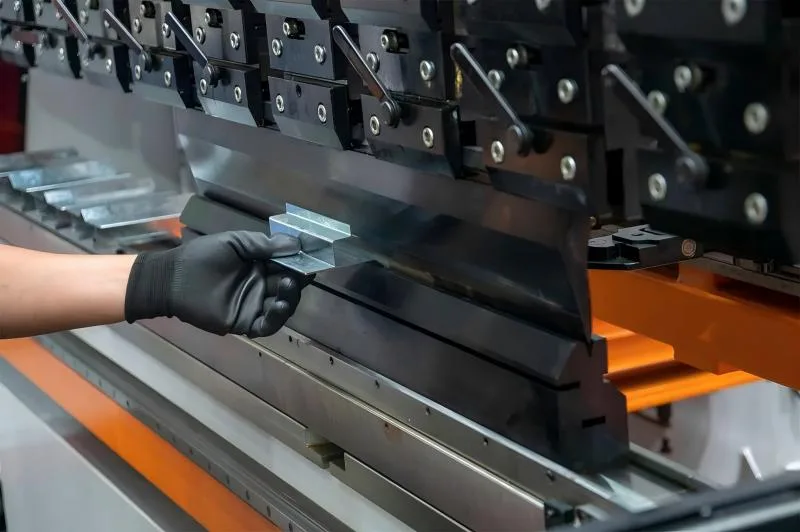

Flexão descentrada e distribuição desigual de carga

Outra causa é a carga descentralizada. Se as peças forem dobradas consistentemente apenas em um lado da máquina, a distribuição da força torna-se desigual.

Isso pode levar a:

• Tensão assimétrica na estrutura
• deformação estrutural gradual
• Diferenças no ângulo de curvatura entre os lados esquerdo e direito

Para evitar isso, tento distribuir as peças ao longo de todo o comprimento de dobra sempre que possível.

Principais sinais de deformação da estrutura da prensa dobradeira

Reconhecer os primeiros sinais de alerta é essencial. Vários sintomas operacionais podem indicar deformação da estrutura.

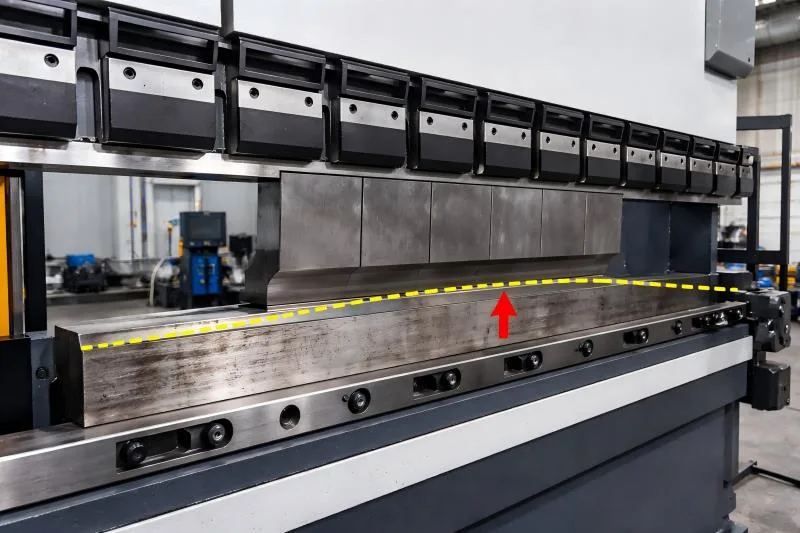

Ângulos de curvatura inconsistentes ao longo da peça de trabalho

Se o ângulo de curvatura no centro da chapa for diferente do das extremidades, isso pode indicar deformação estrutural ou deflexão do pistão.

Os sintomas comuns incluem:

• Ângulo maior no centro
• Ângulos menores perto das bordas
• Dificuldade em obter curvas uniformes

Embora esse problema às vezes possa ser corrigido com ajustes de coroamento, inconsistências persistentes podem indicar Deformação da estrutura da prensa dobradeira.

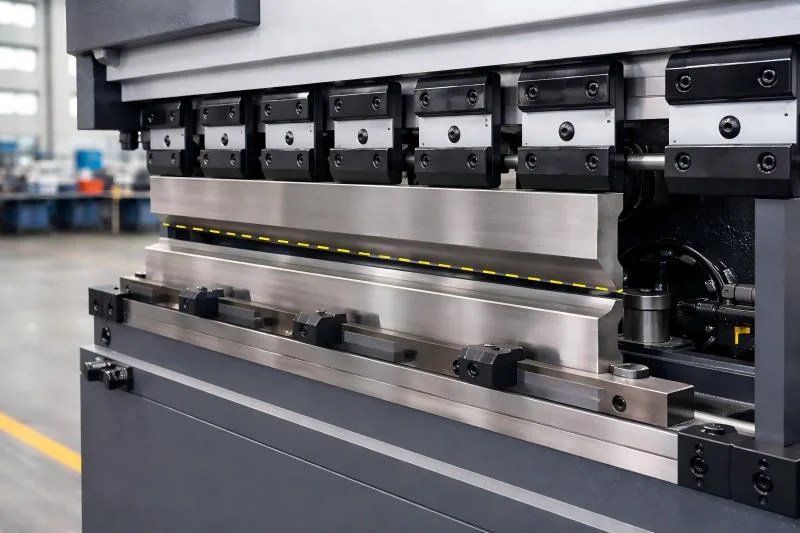

Desalinhamento visível do pistão ou da ferramenta

Outro sinal de alerta é o desalinhamento visível entre o punção e a matriz.

Durante a inspeção, verifico:

• Contato irregular entre o punção e a matriz
• Folgas de ferramenta ao longo do comprimento
• Inclinação do pistão durante o movimento

Esses indicadores frequentemente revelam alterações estruturais que afetam o alinhamento da máquina.

Ruído incomum durante a flexão

Quando a estrutura sofre deformação ou tensão irregular, os operadores podem ouvir sons anormais durante a operação, tais como:

• rangido metálico
• Vibração da estrutura
• flutuações de pressão hidráulica

Embora o ruído por si só não confirme a deformação, é um sinal importante de que é necessária uma inspeção mais aprofundada.

Métodos passo a passo para identificar a deformação da estrutura da prensa dobradeira

A detecção de deformações estruturais requer inspeção e medição cuidadosas.

Etapa 1: Inspecione visualmente a estrutura da máquina.

Eu sempre começo com uma inspeção visual. Observe atentamente a estrutura da prensa dobradeira em busca de sinais de alterações estruturais.

Verifique se:

• Rachaduras visíveis ou marcas de tensão de solda
• Desgaste irregular da pintura na estrutura.
• Distorção da moldura perto de áreas de alta tensão

Mesmo pequenas alterações estruturais podem afetar o desempenho de flexão.

Etapa 2: Verificar o paralelismo da RAM

O paralelismo do pistão afeta diretamente a precisão da curvatura.

Para inspecionar isto:

1. Abaixe o pistão lentamente, sem material.
2. Meça a distância entre o punção e a matriz ao longo de todo o comprimento da máquina.
3. Compare as medidas de ambos os lados.

Se a diferença for significativa, Deformação da estrutura da prensa dobradeira ou pode haver desalinhamento do pistão.

Etapa 3: Meça a consistência de flexão com peças de teste.

Um método prático é realizar um teste de flexão.

Eu geralmente:

1. Utilize tiras de material idênticas.
2. Dobre-os em diferentes posições na máquina.
3. Meça os ângulos usando um medidor de ângulos digital.

Se os ângulos variarem significativamente, deformações estruturais ou coroamento inadequado podem estar afetando a máquina.

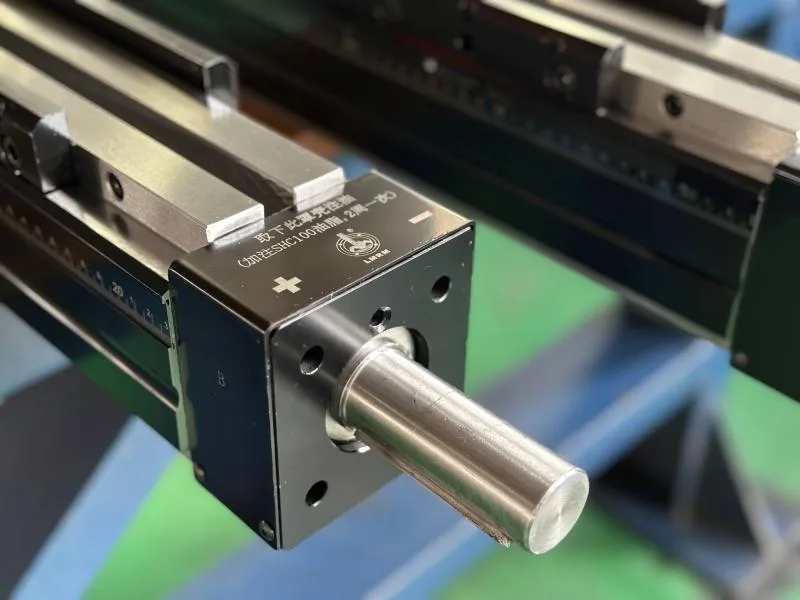

Passo 4: Verifique o sistema de coroamento

As prensas dobradeiras CNC modernas utilizam sistemas de compensação de curvatura mecânicos ou hidráulicos para compensar a deflexão.

No entanto, se o sistema de correção de coroamento não conseguir corrigir as diferenças de ângulo, isso pode indicar problemas estruturais, tais como: Deformação da estrutura da prensa dobradeira.

Inspecione o sistema de coroamento para garantir:

• Ele se ajusta corretamente.
• Os valores de compensação respondem corretamente.
• O sistema se move suavemente ao longo da cama.

Prevenção Dobradeira Deformação da estrutura

Prevenir é sempre melhor que remediar. Recomendo algumas práticas para manter a integridade estrutural.

Respeite os limites de capacidade da máquina.

Nunca exceda a capacidade de flexão nominal. Verifique sempre:

• Espessura do material
• resistência do material
• Força de flexão necessária

Isso evita tensão excessiva na estrutura.

Distribua as cargas de flexão uniformemente.

Sempre que possível, posicione as peças perto do centro ou alterne as posições de dobra ao longo da máquina.

Isso ajuda a prevenir tensões estruturais desiguais.

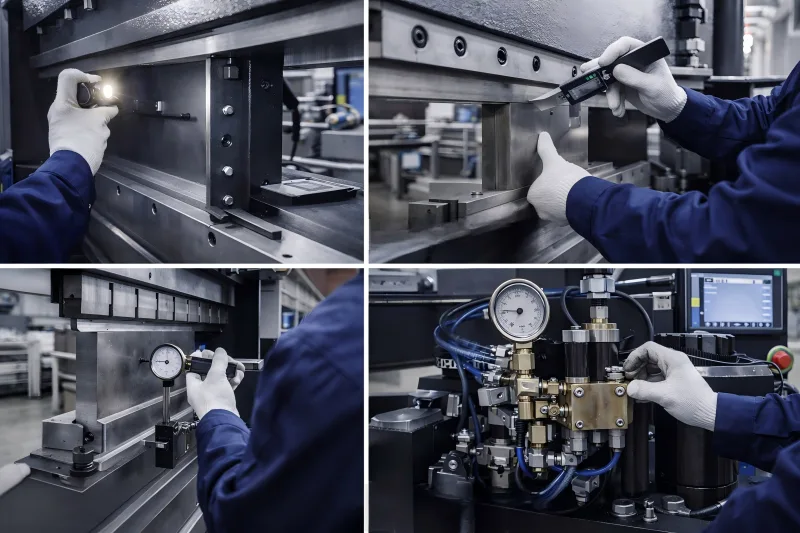

Realizar inspeções estruturais de rotina

Inspeções de rotina ajudam a detectar sinais precoces de deformação.

As verificações de manutenção devem incluir:

• Condição do quadro
• alinhamento do pistão
• Paralelismo de ferramentas
• estabilidade da pressão hidráulica

A detecção precoce permite ajustes antes que os danos estruturais se agravem.

Perguntas frequentes

Conclusão

Identificando Deformação da estrutura da prensa dobradeira A detecção precoce é essencial para manter a precisão da dobra e proteger a integridade estrutural da máquina. Ao prestar atenção a sinais como ângulos de dobra irregulares, desalinhamento do pistão e comportamento atípico da máquina, os operadores podem identificar problemas antes que eles afetem a qualidade da produção.

Por meio de inspeções regulares, distribuição adequada da carga e respeito aos limites de capacidade da máquina, é possível minimizar o risco de deformação estrutural. Se você suspeitar de deformação da estrutura ou desejar orientação profissional sobre inspeção e manutenção de prensas dobradeiras, entrar em contato com técnicos experientes ou fornecedores de equipamentos pode ajudar a garantir que sua máquina continue operando com segurança e eficiência.
