Você está lutando com movimento inconsistente do carneiro em seu sistema hidráulico Dobradeira? Entender o controle de deslocamento do carneiro é essencial para melhorar a precisão e a segurança.

O Controle de Deslocamento do Carneiro é crucial para regular o movimento vertical do carneiro, garantindo a aplicação consistente da força durante a dobra. Saiba como ele ajuda a obter resultados precisos, previne o desgaste da máquina e aumenta a eficiência.

Agora, vamos nos aprofundar em como você pode configurar e otimizar o Ram Travel Control para melhor Dobradeira desempenho.

Introdução

Dobradeiras hidráulicas As prensas dobradeiras são ferramentas essenciais na fabricação de metais, utilizadas para dobrar e moldar chapas metálicas com precisão. Em particular, as prensas dobradeiras com estrutura de barra de torção são conhecidas por sua confiabilidade e precisão. Um aspecto crucial de sua operação é o controle do curso do cilindro, que determina a profundidade e a consistência da dobra. Este artigo explica o processo de trabalho detalhado dessas máquinas, com foco em como os blocos de parada mecânica contribuem para sua funcionalidade.

Em uma prensa dobradeira hidráulica com estrutura de barra de torção, o controle do curso do cilindro, incluindo quando ele deve parar e retornar, é gerenciado por meio de uma combinação de sistemas de controle mecânico, hidráulico e eletrônico.

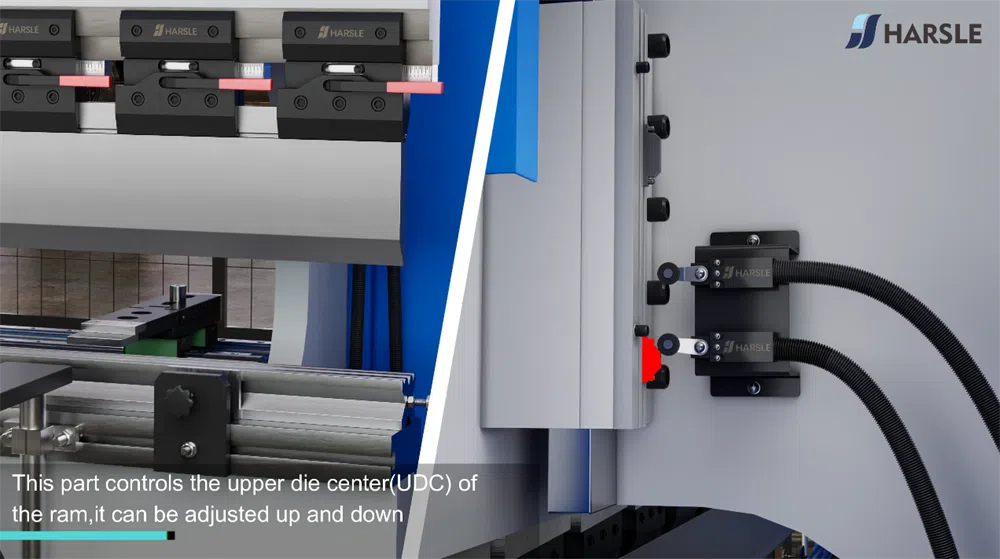

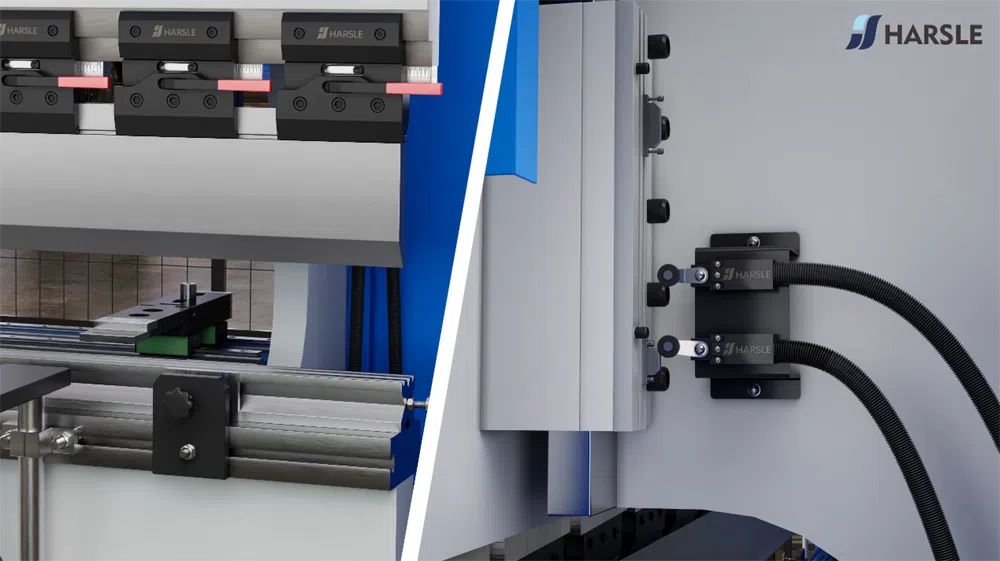

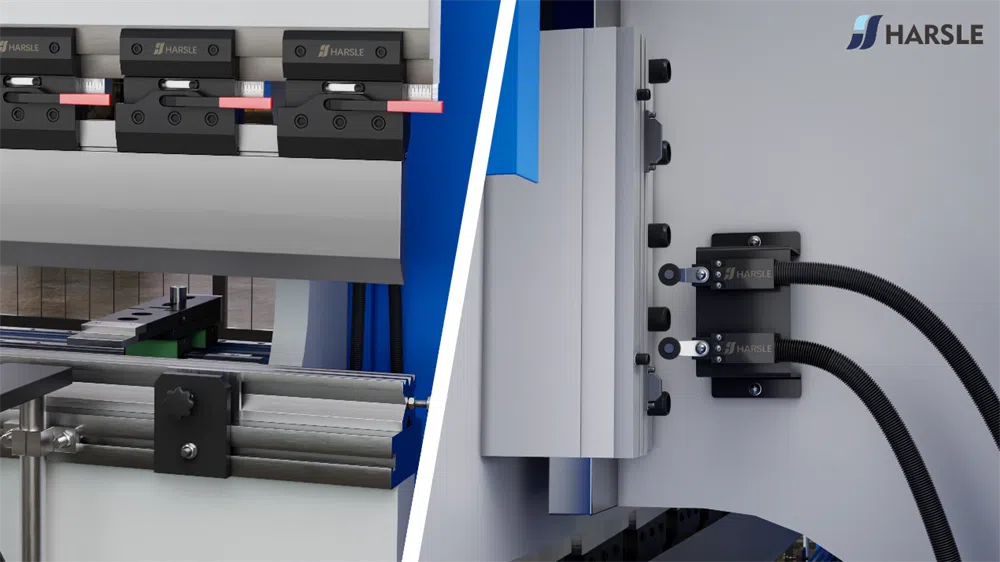

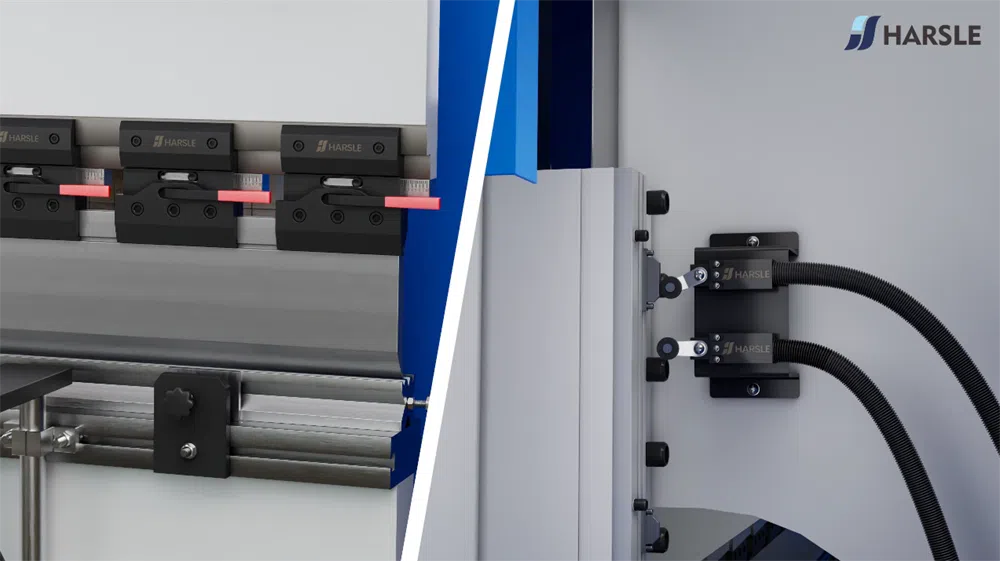

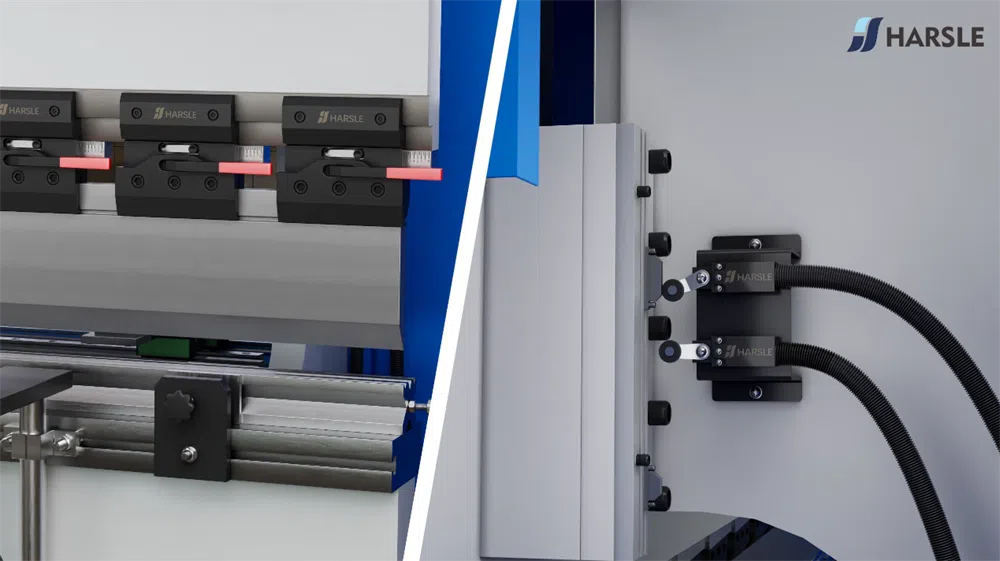

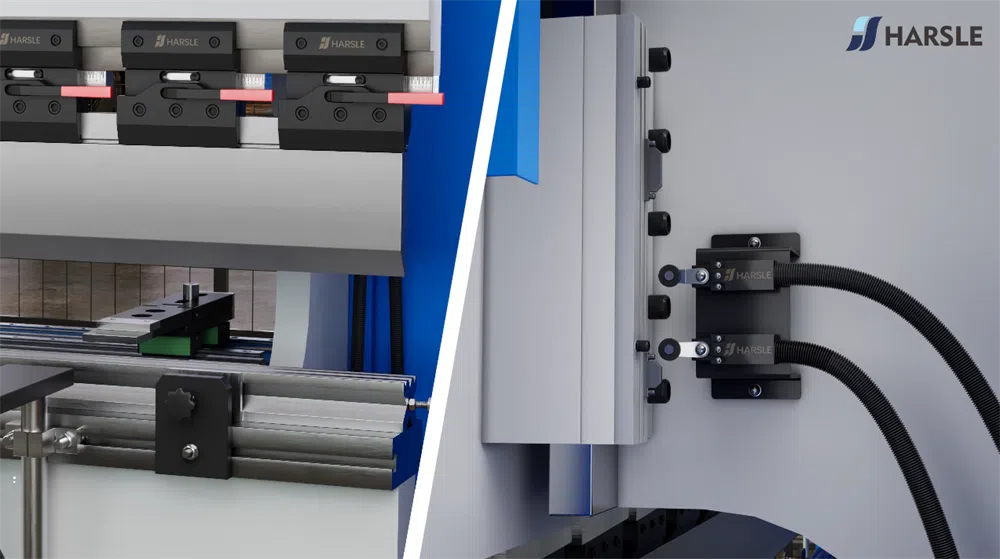

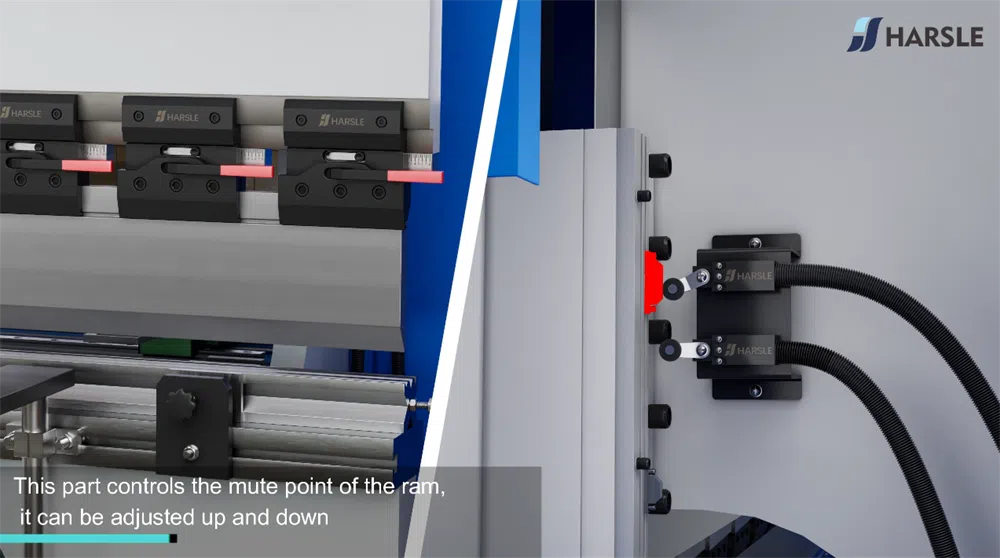

Algumas prensas dobradeiras utilizam blocos de parada físicos que são ajustados para definir os limites superior e inferior do curso do cilindro. Quando o cilindro atinge esses blocos, ele para de se mover.

Processo de trabalho:

1. Iniciação:

O processo de dobra em um prensa dobradeira hidráulica começa através de operação manual ou através de um Programa CNC, dependendo do nível de automação da máquina. No modo manual, o operador controla o movimento do carneiro por meio de um pedal ou controle manual, ajustando a profundidade e pressão de flexão com base na experiência. Em contraste, uma Prensa dobradeira controlada por CNC segue uma sequência pré-programada, garantindo deslocamento preciso do carneiro, ângulos de curvatura consistentes e eficiência otimizada. O sistema CNC calcula o posição, velocidade e força do carneiro, minimizando erros e reduzindo o desperdício de material. Essa automação melhora produtividade, precisão e repetibilidade, tornando-o ideal para produção em alto volume.

2. Movimento do Carneiro:

O controle de deslocamento de carneiro em um prensa dobradeira hidráulica garante um movimento descendente preciso do cilindro, o que é crucial para a dobra precisa do metal. Quando a máquina é acionada, o sistema hidráulico regula o movimento do carneiro, controlando seu velocidade, pressão e ponto de paradaO carneiro desce suavemente sob força hidráulica, aplicando pressão à chapa metálica posicionada na matriz inferior. Avançado Sistemas CNC permitem que os operadores definam distâncias de deslocamento precisas, garantindo consistência na produção. O controle adequado do pistão evita a flexão excessiva, melhora a eficiência e aumenta a segurança. Este recurso é essencial para alcançar curvas de alta precisão em fabricação de chapas metálicas.

3. Monitoramento:

Sensores de posição desempenham um papel crucial em controle de deslocamento de carneiro em dobradeiras hidráulicas. Esses sensores monitoram continuamente o movimento do carneiro e fornecem feedback em tempo real para o Controlador CNC ou interruptores de limite, garantindo operações de dobra precisas. O sistema CNC processa esse feedback para ajustar o posicionamento do carneiro, melhorando precisão, repetibilidade e eficiência na dobra de metais. As prensas dobradeiras avançadas usam codificadores lineares ou potenciômetros para detectar até os menores desvios, permitindo correções automáticas. Este mecanismo de feedback evita a flexão excessiva, melhora estabilidade do processo, e reduz o desperdício de material, tornando prensas dobradeiras hidráulicas mais confiável e consistente para tarefas complexas de fabricação de chapas metálicas.

4. Parando:

Quando o o carneiro atinge a posição predefinida, o sistema de controle interrompe automaticamente seu movimento descendente, garantindo precisão e consistência nas operações de dobra. Esta função, conhecida como Controle de viagem de carneiro, é essencial em prensas dobradeiras hidráulicas, evitando flexão excessiva ou aplicação de força excessiva na peça de trabalho. Ao controlar com precisão a profundidade do curso, melhora repetibilidade, segurança e eficiência na fabricação de metais. Moderno Dobradeiras CNC permitir que os usuários definam com precisão limites de deslocamento da RAM, otimizando o desempenho para diferentes espessuras de material e ângulos de curvatura. Este recurso ajuda a reduzir desgaste da ferramenta, melhora a precisão da flexão e melhora o desempenho geral qualidade de produção no processamento de chapas metálicas.

5. Retorno:

O sistema de controle desempenha um papel crucial na gestão do controle de deslocamento de carneiro de um prensa dobradeira hidráulica. Uma vez concluído o processo de dobra, o sistema inverte o fluxo hidráulico, redirecionando o fluido pressurizado para permitir que o carneiro retornar à posição inicial de forma suave e eficiente. Este movimento reverso garante que o carneiro seja redefinido corretamente para o próximo ciclo de dobra, mantendo precisão e consistência na fabricação de chapas metálicas. Avançado Dobradeiras de prensa controladas por CNC oferecem configurações de deslocamento de RAM programáveis, permitindo ajustes de curso personalizados com base na espessura do material e nos requisitos de flexão. Este recurso melhora precisão, produtividade e repetibilidade em operações metalúrgicas.

6. Repetibilidade:

Para curvas múltiplas, o Programa CNC em um prensa dobradeira hidráulica pode repetir automaticamente o ciclo de dobra, garantindo uniformidade e precisão em todas as partes. Ao programar o controle de deslocamento de carneiro, os operadores podem definir valores exatos comprimentos de braçada, velocidades e posições de retorno, eliminando ajustes manuais entre as dobras. Essa automação melhora repetibilidade, minimiza erros do operador, e acelera eficiência de produção. Além disso, o deslocamento do carneiro controlado por CNC permite dobra em vários estágios, onde diferentes ângulos e profundidades podem ser alcançados em um único fluxo de trabalho. Isso garante que tarefas complexas de flexão são realizados com alta precisão, tornando-os ideais para produção em massa e fabricação de chapas metálicas de alta precisão.

Definindo os blocos de parada:

●Determinar a profundidade da dobra: calcule a profundidade da dobra necessária com base no material e no ângulo desejado.

●Ajuste os Blocos de Batente Inferiores: Ajuste os blocos de batente inferiores para a profundidade calculada. Isso pode ser feito usando ferramentas de medição para garantir a precisão.

●Ajuste os blocos de parada superiores: se aplicável, defina os blocos de parada superiores para definir a posição inicial do carneiro.

Vantagens dos blocos de parada mecânicos:

Simplicidade: são simples de configurar e usar.

Confiabilidade: Eles fornecem resultados consistentes e repetíveis.

Custo-benefício: comparados aos sistemas de controle avançados, os blocos de parada mecânicos são relativamente baratos.

Os blocos de parada mecânica são um componente essencial para garantir a precisão e a eficiência prensas dobradeiras hidráulicas, tornando-as uma excelente escolha para diversas tarefas de fabricação de metais. As prensas dobradeiras hidráulicas com estrutura de barra de torção contam com uma combinação de sistemas mecânicos, hidráulicos e eletrônicos para controlar o deslocamento do cilindro. Os blocos de parada mecânicos desempenham um papel vital nesse processo, oferecendo simplicidade, confiabilidade e custo-benefício. Ao compreender e ajustar corretamente esses blocos de parada, os operadores podem obter dobras consistentes e precisas, melhorando a qualidade geral e a produtividade das operações de fabricação de metais.

Demonstração em vídeo
