Quando se trata de operações avançadas com prensa dobradeira, o Modo Automático DELEM DA-69S se destaca pelo seu design intuitivo. Se você está se perguntando o que torna este modo tão acessível e fácil de usar, você está no lugar certo.

Neste artigo, abordarei os recursos que tornam o Modo Automático DELEM DA-69S a escolha preferida entre operadores que buscam eficiência e simplicidade. Seja você um técnico experiente ou alguém que está apenas começando no mundo das dobradeiras, este guia fornecerá os insights necessários para entender completamente as vantagens deste modo automático e como ele pode otimizar seus processos de usinagem.

Design de interface intuitivo do modo automático DELEM DA-69S

Menu de navegação simplificado

O Modo Automático DELEM DA-69S apresenta um menu de navegação simplificado que melhora a interação do usuário.

Com o modo Automático, a produção pode ser iniciada simplesmente pressionando o botão Iniciar, permitindo que o programa execute cada dobra sequencialmente, aumentando a eficiência e garantindo a precisão. Ao alternar entre diferentes produtos na biblioteca, o modo Automático permite uma transição imediata para a produção, destacando seu design intuitivo. Um útil aviso de "verificar ferramentas" garante a precisão da ferramenta e do posicionamento a cada nova seleção de programa de dobra.

O cabeçalho da tela do modo Automático oferece visibilidade clara do produto selecionado e sua descrição, tornando a navegação intuitiva. O seletor de dobras na parte superior exibe todas as dobras disponíveis, permitindo uma seleção fácil com um simples toque na dobra desejada. Esse recurso, juntamente com um botão de início que permite a produção a partir da dobra selecionada, aumenta a flexibilidade e o controle operacional.

Além disso, ícones grandes (blocos) acima dos parâmetros de curvatura oferecem acesso rápido para modificar valores usados com frequência, garantindo que os ajustes possam ser feitos com facilidade.

A repetição de uma dobra e quaisquer programas conectados são exibidos claramente, com um programa conectado convenientemente indicado na última posição do seletor de dobra.

Configurações detalhadas de parâmetros

O Modo Automático DELEM DA-69S se destaca pela configuração detalhada dos parâmetros, permitindo precisão e personalização em cada tarefa de dobra. No Modo Automático, os operadores podem ajustar uma variedade de parâmetros para obter resultados ideais.

• Correções de ângulo: Os operadores podem ajustar correções para ambos os lados da máquina (Y1 e Y2) para garantir a precisão. Por exemplo, se um ângulo programado de 90 graus se curvar para 92 graus, será necessária uma correção de -2. Esses ajustes são salvos para garantir precisão consistente em operações futuras.

• Correções Y1 / Y2: Essenciais para programação absoluta ou bottoming, essas correções são salvas no programa ativo, garantindo precisão em tarefas subsequentes.

• Correções do Eixo Auxiliar: Ativadas pela tolerância de dobra, essas correções baseadas nos eixos X melhoram a precisão da dobra e otimizam os fluxos de trabalho.

• Correções Gerais: Parâmetros universais como espessura, ângulo e ajustes do eixo X se aplicam a cada dobra em um programa, acomodando variações de material e máquina e garantindo qualidade de saída uniforme.

• Correções Especializadas: O sistema suporta correções de deflexão e eixos de suporte de peças (PST), cruciais para precisão em tarefas complexas.

• Parâmetros de estoque e repetição: Os operadores podem gerenciar eficientemente o contador de estoque e definir etapas de repetição para otimizar o fluxo de trabalho.

• Opção de modo passo a passo: Ao contrário do modo Automático contínuo, o modo Passo faz uma pausa após cada ciclo de curvatura, permitindo avaliação e ajuste cuidadosos.

No geral, as configurações de parâmetros do Modo Automático DELEM DA-69S oferecem controle e adaptabilidade incomparáveis, garantindo resultados precisos adaptados aos requisitos de cada projeto.

Modos de visualização intuitivos para operação perfeita

Os modos de visualização são projetados com um layout intuitivo, permitindo que os usuários acessem rapidamente diversas funções sem se prenderem a opções complexas. Os operadores podem alternar facilmente entre diferentes modos de visualização e configurações, agilizando a execução de operações de dobra precisas com tempo mínimo de preparação.

Ao selecionar o modo automático pela primeira vez, a tela principal será exibida. No lado direito da tela, você pode selecionar os modos de visualização disponíveis. Os seguintes modos estão disponíveis:

É possível alternar entre a visualização apropriada e a visualização atual, sem alterar os dados de curvatura. O início não saltará para o fim ao alternar os modos de visualização.

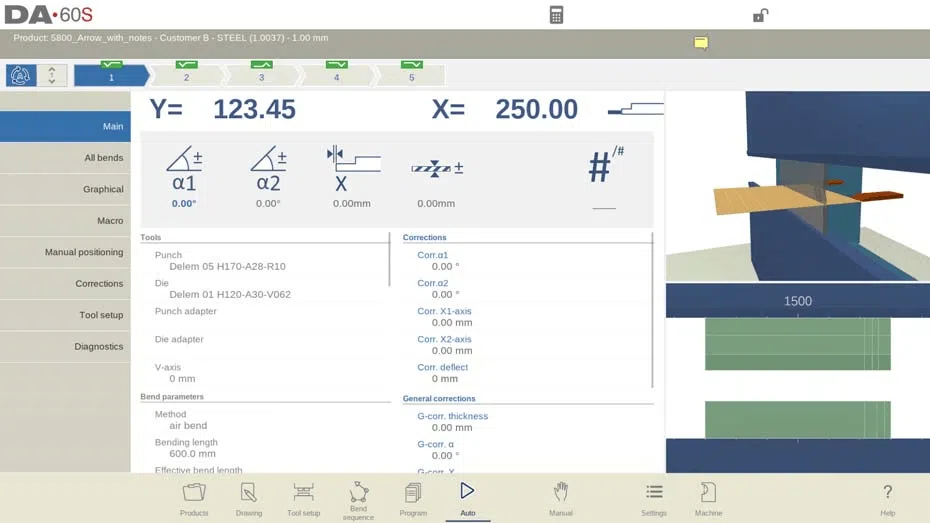

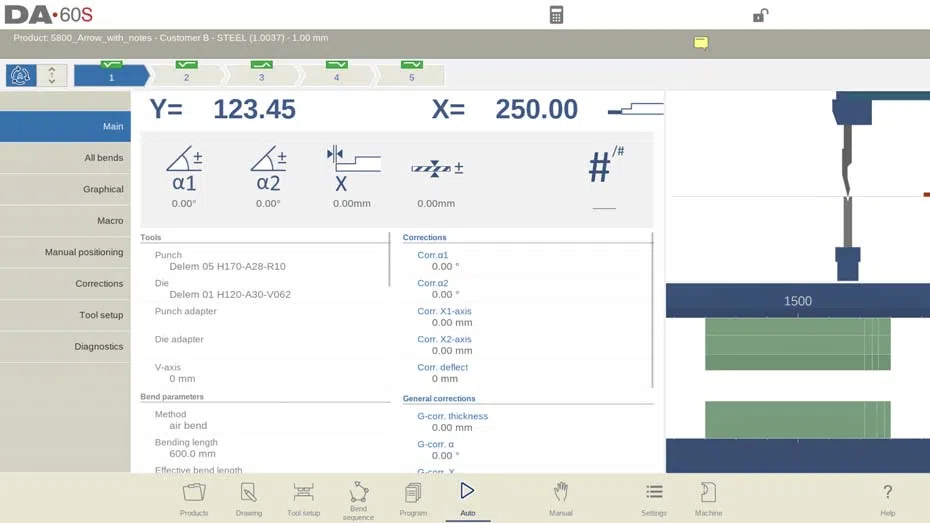

Modo de visualização principal: Exibe dados numéricos para operações de dobra, juntamente com opções de correção. Os usuários podem programar correções diretamente e escolher entre visualizações gráficas e numéricas, onde funções de zoom, panorâmica e rotação estão disponíveis para inspecionar a posição da dobra. A visualização da ferramenta foca automaticamente nas ferramentas em uso, indicando a estação correta da ferramenta durante o processo.

O seletor de curvas na parte superior da tela permite que os usuários naveguem pelas curvas. Tocar em uma curva seleciona os dados de curva desejados, enquanto um indicador de curva exibe verde, amarelo ou vermelho para mostrar o nível de conformidade com a sequência de curvas.

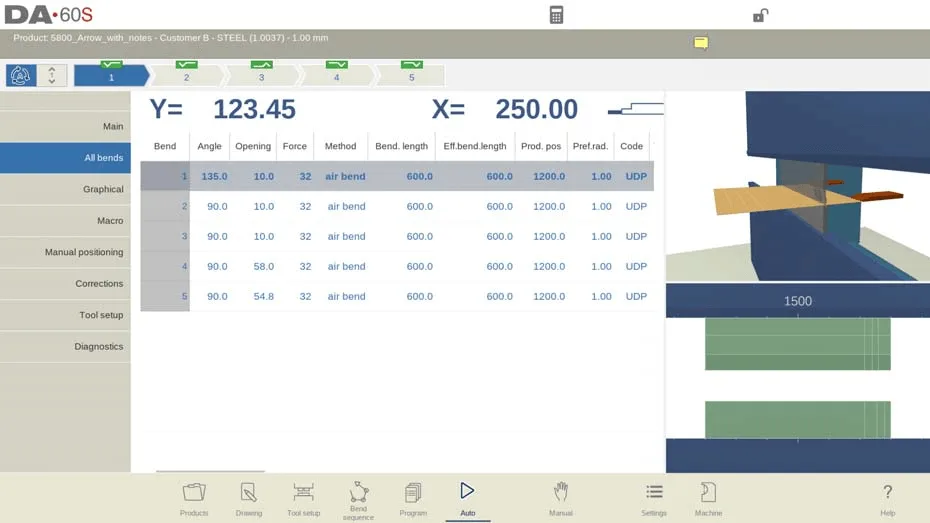

Visualização de todas as curvas: Fornece uma exibição tabulada de todos os dados de dobra, com ou sem o painel gráfico. Os usuários podem revisar os parâmetros de dobra organizados linha por linha.

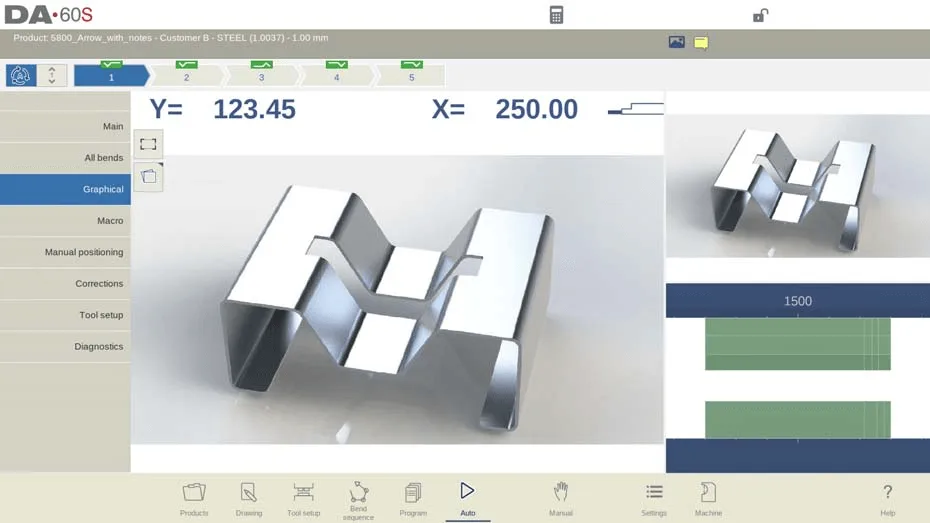

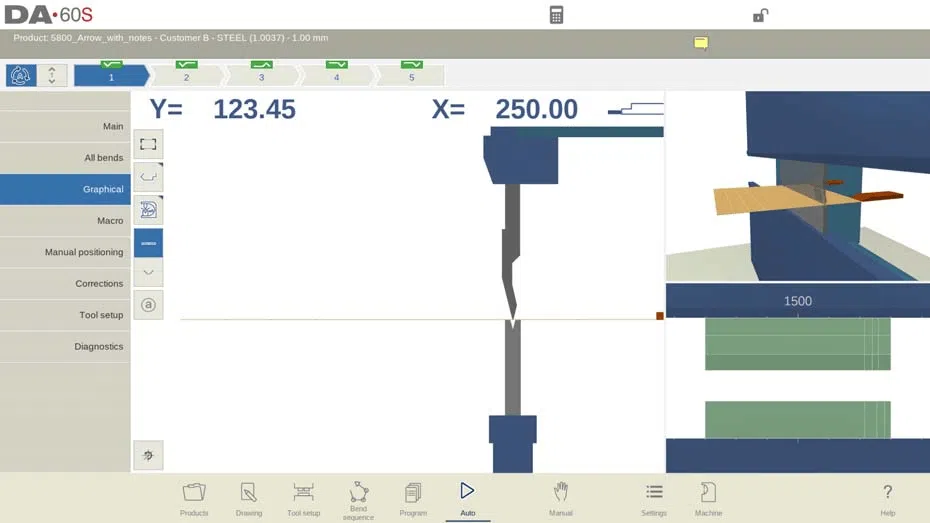

Modo de visualização gráfica: Oferece uma representação gráfica em tela cheia do processo de dobra, com opções para alternar para uma visualização 3D para visualização detalhada.

Os usuários também podem ajustar ângulos de visão e níveis de zoom, além de acessar visualizações de fotos em etapas específicas.

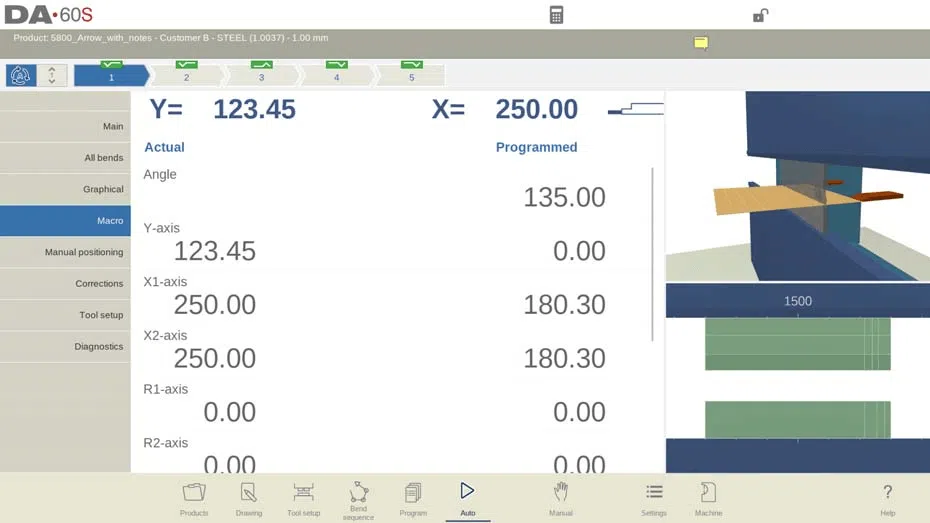

Modo de visualização macro: Exibe valores de eixos grandes, útil para usuários que trabalham remotamente a partir do painel de controle. Tanto as posições alvo quanto as reais de todos os eixos podem ser monitoradas.

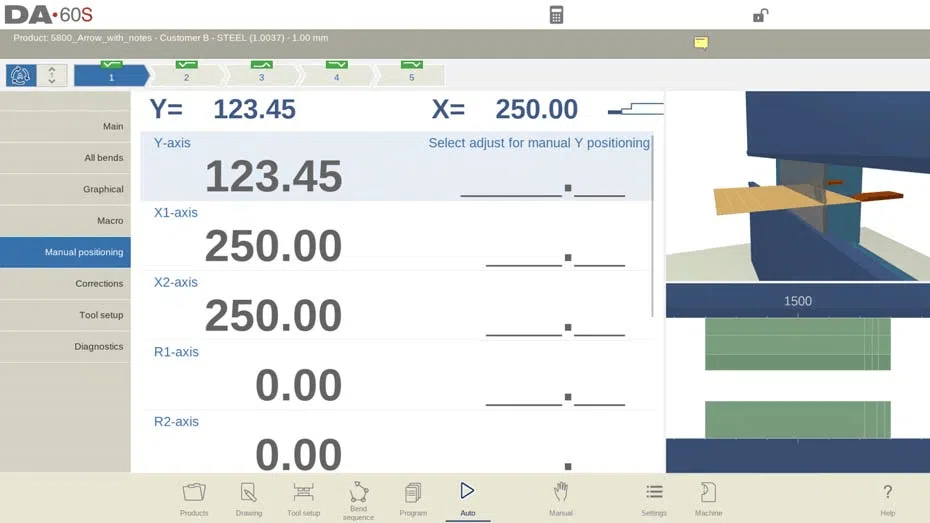

Visualização de posicionamento manual: Apresenta grandes displays de valores de eixos, permitindo aos usuários controlar e ajustar posições usando um volante. O indicador de aprendizagem:

Quando a seta indicadora de ensino é pressionada, posicionada entre o valor real e o valor programado, o valor é ensinado à etapa do programa.

Um terminal manual externo opcional melhora o posicionamento manual ao permitir o controle remoto do volante, permitindo que os operadores selecionem e ensinem eixos e posições de dobra ao programa.

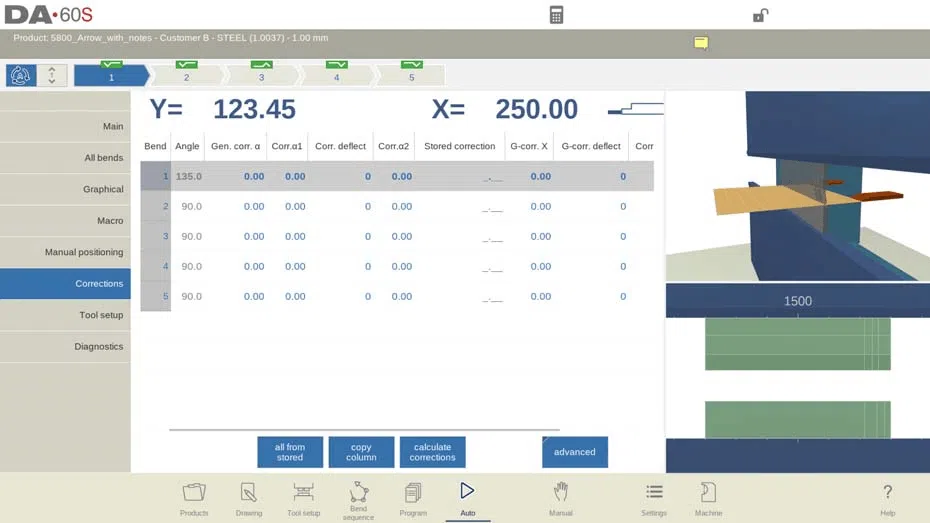

Modo de visualização de correções: Lista todas as correções para cada curva, permitindo que os usuários naveguem e ajustem conforme necessário. Se uma correção para α1 for inserida, este valor será, dependendo do parâmetro de configuração "Programação de correção de ângulo", copiado para a correção para α2, mantendo o delta entre ambas as correções ou não influenciando a correção para α2. Diferentes correções para α2 podem ser inseridas no próprio campo.

A coluna "Correção armazenada" está disponível quando o banco de dados de correção de ângulo está ativo, exibindo valores de correção para cada dobra. Uma entrada em branco significa que não há valor de correção presente no banco de dados. Novas correções são adicionadas automaticamente ao banco de dados. Os marcadores '>' indicam dobras com o mesmo valor. "Tudo de armazenado" atualiza todas as dobras no programa para corresponder ao banco de dados.

A "Tolerância de Dobra" permite que os usuários adicionem entradas à tabela de tolerância. Os usuários só precisam inserir correções para dobras ativas, que são calculadas a partir da diferença entre os valores programados e medidos. Para habilitar isso, acesse o modo Configurações.

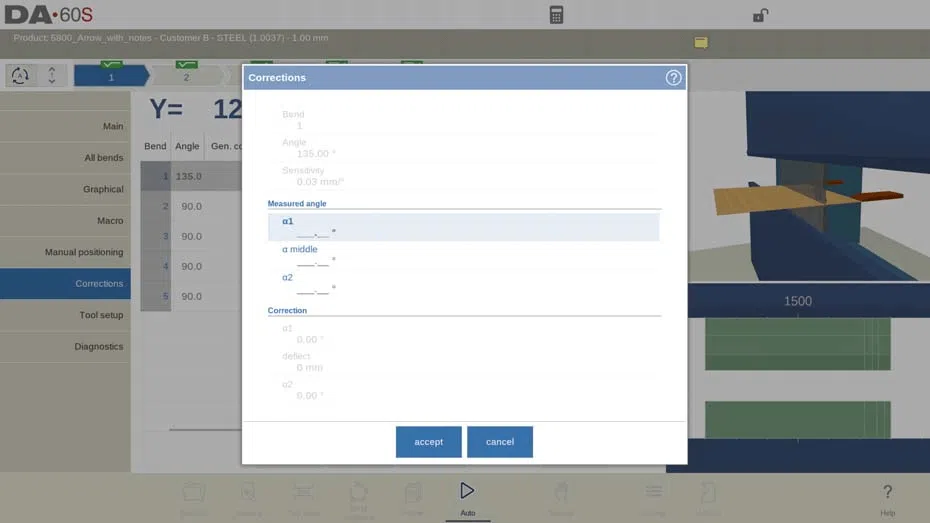

A opção "Calcular correções" permite que os usuários obtenham correções a partir dos valores de ângulo medidos em uma janela separada. O ângulo programado é exibido na parte superior, com as correções calculadas abaixo. Os usuários podem aceitá-las para transferi-las para a tela principal de correções.

Se apenas um ângulo medido for inserido, ele será aplicado uniformemente, a menos que sejam fornecidos valores específicos para a esquerda, direita ou centro. O valor do centro, se aplicável, resulta em uma correção de coroamento absoluta. Um transferidor opcional pode inserir valores medidos diretamente no campo de correção ou na janela "Calcular correções". Após a medição, as correções são transferidas para a tela principal de correções. As entradas diretas no campo de correção são atualizadas somente após um novo ciclo de dobra.

As correções de eixos podem ser editadas na tela principal, e um modo de visualização especial está disponível para correções de múltiplos eixos.

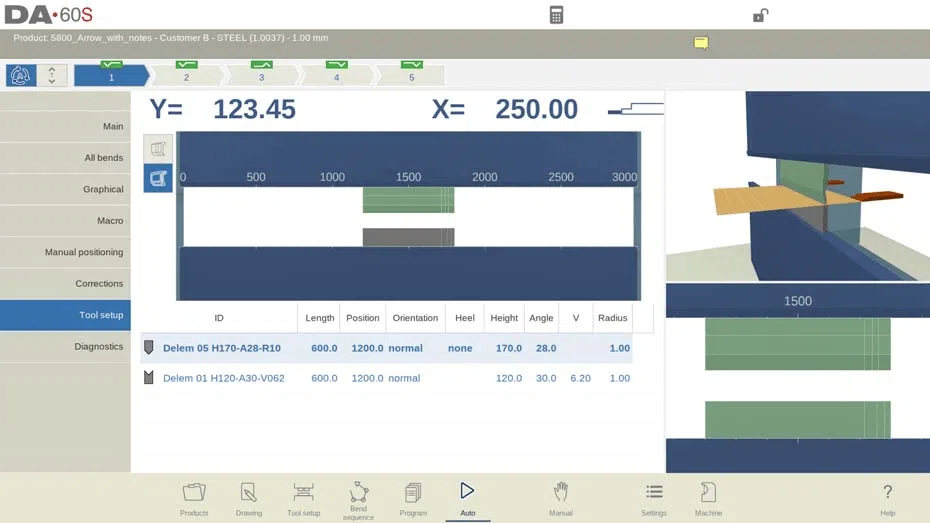

Exibição de configuração da ferramenta: Exibe a configuração de ferramenta necessária para produtos selecionados, verificando as propriedades e posições da ferramenta sem permitir alterações.

Para modificações, os usuários devem alternar para o menu Configuração da ferramenta fora do modo Automático.

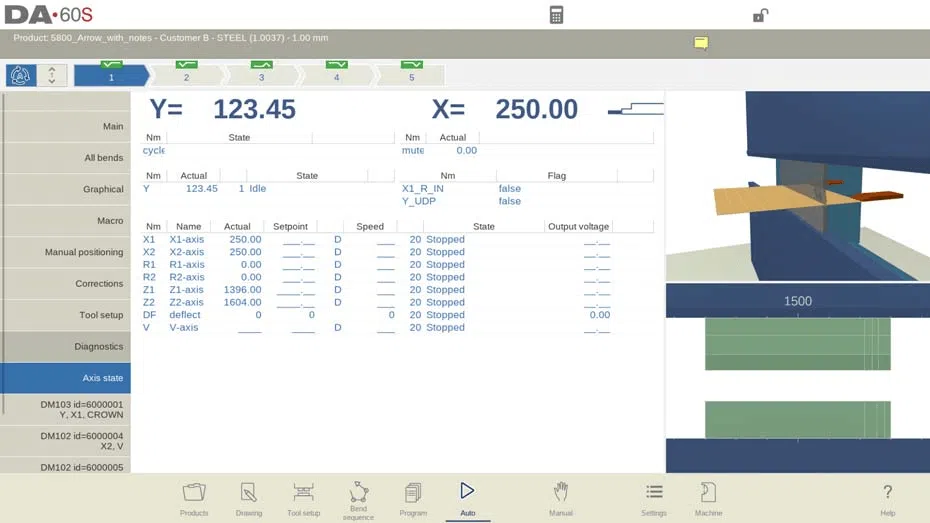

Modo de visualização de diagnóstico:Principalmente para fins de serviço, ele monitora as atividades de eixos independentes e o status de E/S do sistema de controle, oferecendo insights de diagnóstico durante os processos de dobra.

Essa funcionalidade é essencial tanto para profissionais experientes quanto para novatos, garantindo que todos possam trabalhar com eficiência sem enfrentar uma curva de aprendizado íngreme.

Funções adicionais para aumentar a precisão e a produtividade

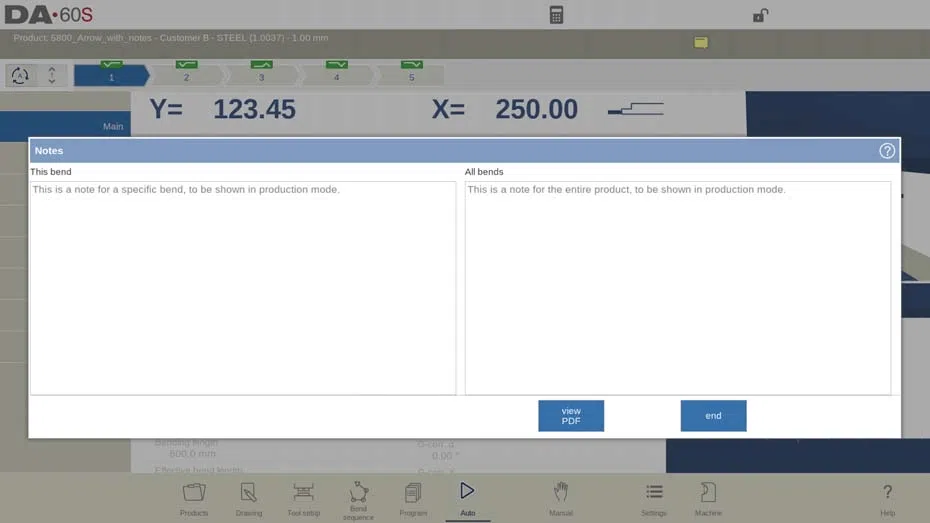

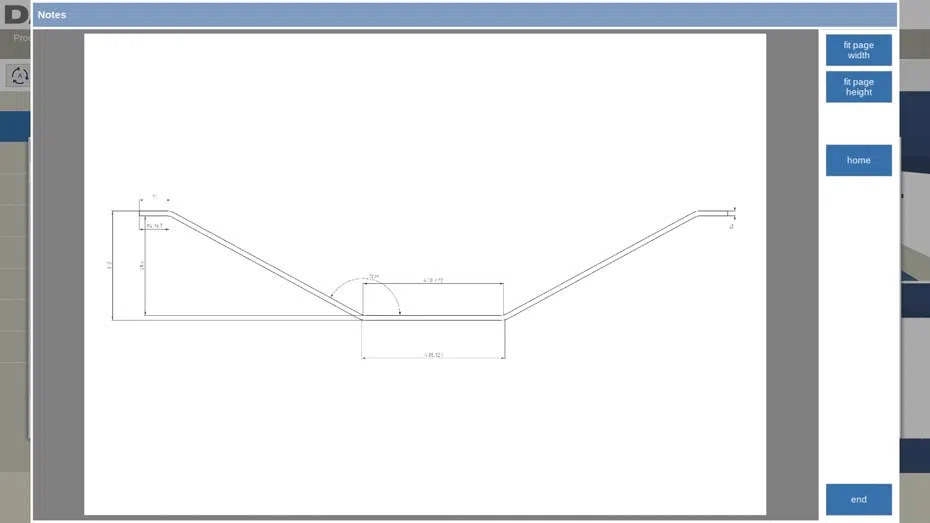

Notas

Os recursos adicionais do Modo Automático DELEM DA-69S aumentam significativamente a eficiência e a precisão do processo de dobra. A capacidade de adicionar notas e documentos detalhados garante que os operadores tenham todas as informações necessárias à mão, promovendo a precisão.

Essas notas podem ser gerais ou específicas para determinados bends e podem incluir documentos PDF para referência adicional. A presença de um indicador de notas indica que notas foram adicionadas, e tocar no indicador as revela.

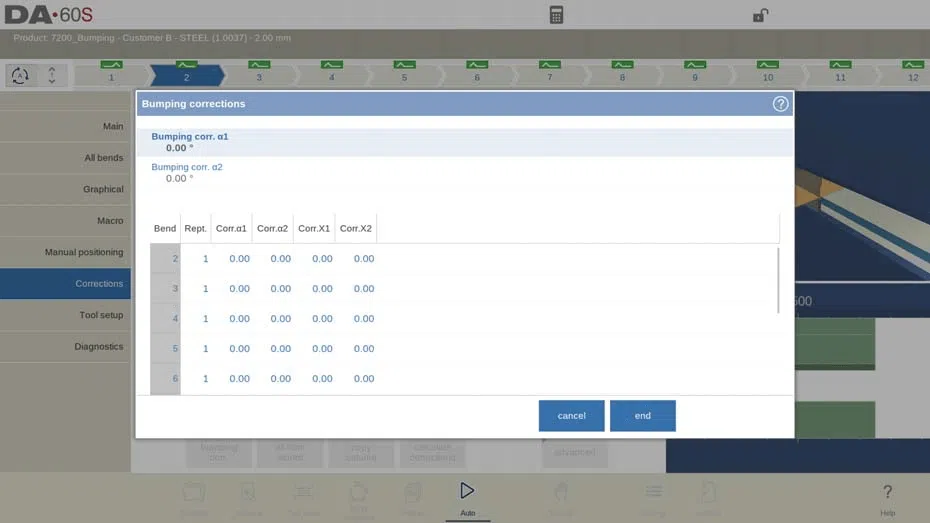

Batendo/correção de encadeamento

O Modo Automático DELEM DA-69S também suporta correções de bumping/encadeamento, onde correções gerais para uma curva de bumping/encadeamento podem ser inseridas. Com Bumping Corr. ou Chaining Corr., uma nova janela é exibida na qual a correção pode ser inserida.

Quando uma correção de ângulo geral é modificada, todas as correções individuais associadas são recalculadas automaticamente, e vice-versa.

As correções de bumping/encadeamento podem ser definidas independentemente para ambos os lados, α1 e α2. Inserir uma correção para α1 pode, dependendo das configurações de "Programação de correção de ângulo", copiar este valor para α2, manter o delta entre as correções para α1 e α2 ou deixar α2 inalterado. Quaisquer alterações na correção de α1 acionam um recálculo das correções individuais de α2. Para ajustar os valores de α2 diretamente, use a correção de bumping/encadeamento para α2 ou ajuste suas correções individuais.

Modo de teste Bend

Quando ativados, os eixos permanecem na posição de retração após o primeiro ciclo de dobra, e o suporte da peça, se ativado, permanece em seu ângulo. Após concluir a dobra de teste, o eixo Y para em UDP, permitindo a medição do ângulo e as correções antes da nova dobra. O suporte da peça retoma o movimento assim que o eixo Y ultrapassa sua posição designada.

Controle de chão de fábrica, função de lista de tarefas

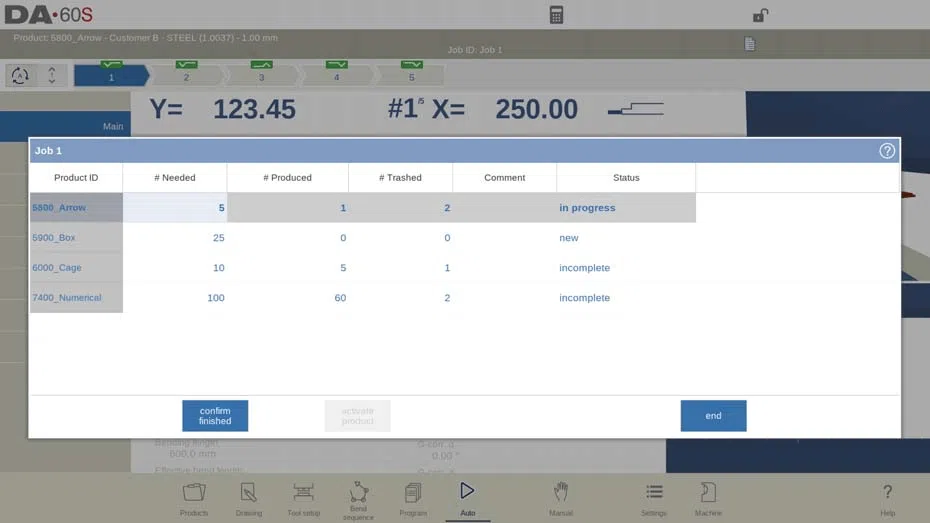

Por fim, a função Controle de Chão de Fábrica com Lista de Tarefas simplifica o gerenciamento da produção, oferecendo aos operadores a capacidade de supervisionar vários lotes, atualizar contagens e acompanhar o progresso perfeitamente.

Os trabalhos podem ser visualizados e gerenciados tocando neste indicador de trabalho.

No Modo Automático DELEM DA-69S, quando um lote diferente de produtos precisa ser produzido a partir da lista de trabalhos ativa, a tecla de função Ativar Produto permite que o sistema alterne para o produto selecionado.

Ao produzir peças, os operadores podem atualizar o número de produtos descartados para informar a quantidade necessária de produtos desdobrados, com ajustes automáticos na contagem produzida, que também podem ser substituídos manualmente. No Modo Automático do DELEM DA-69S, tanto operadores quanto gerentes de trabalho podem adicionar comentários no campo de comentários.

Indicação de status do trabalho:

• Novo: nenhum produto deste lote foi produzido ainda;
• Incompleto: a quantidade desejada de produtos deste lote ainda não foi produzida;
• Em andamento: este lote de produtos está atualmente carregado na máquina e em produção;
• Concluído: este lote de produtos foi confirmado como concluído.

O trabalho permanece ativo até que outro produto ou trabalho seja selecionado no modo Produtos. Quando um novo produto é carregado, o trabalho será desativado e deverá ser selecionado e reiniciado, se necessário.

No Modo Automático do DELEM DA-69S, esses recursos permitem operações mais suaves e contribuem para o aumento da produtividade e precisão no chão de fábrica. O Modo Automático do DELEM DA-69S garante que os operadores possam gerenciar tarefas com eficiência, aprimorando, assim, o desempenho geral no chão de fábrica.

Perguntas Frequentes (FAQ)

Conclusão

O Modo Automático DELEM DA-69S destaca-se por seus recursos intuitivos, principalmente devido ao design intuitivo da interface, que simplifica significativamente as operações. Além disso, o modo oferece diversas funções que aumentam a precisão e a produtividade na fábrica, garantindo processos mais suaves e eficientes.

Para mais informações ou dúvidas específicas sobre o DELEM DA-69S Modo Automático, entre em contato com nossa equipe. Estamos aqui para fornecer suporte e orientação detalhados. Além disso, considere explorar nossos outros recursos ou documentos para obter mais insights sobre como otimizar suas operações.
