Z Controlador DELEM Una configuración incorrecta de la DA53T/DA58T puede provocar ineficiencia operativa. Aprenda a configurarla correctamente para lograr operaciones de prensa plegadora fluidas y precisas.

En esta guía, le guiaremos a través del funcionamiento del controlador Z para los sistemas DELEM DA53T/DA58T, asegurándonos de que comprenda las funciones clave y los procedimientos de configuración. Siga estos pasos para optimizar su... prensa plegadora Operaciones y mejora la precisión. Continúe leyendo para explorar los pasos detallados para configurar y operar el controlador Z y obtener resultados óptimos.

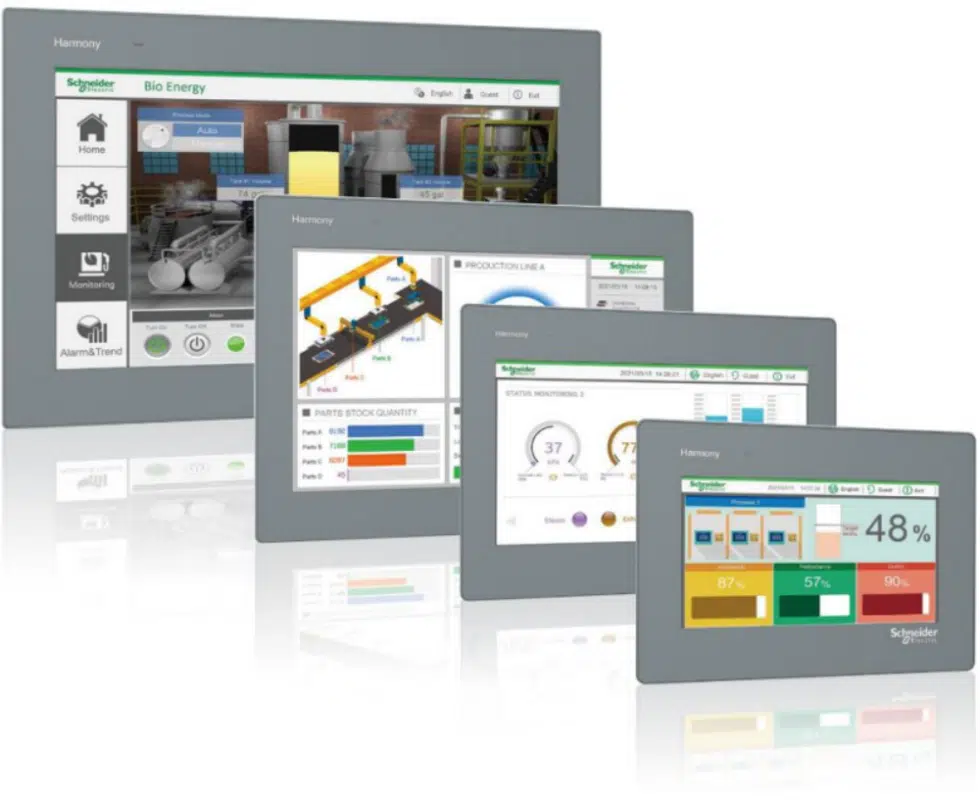

Este es un controlador de eje Z especialmente desarrollado para el CNC DELEM DA53T/DA58T que utiliza la pantalla táctil Schneider Easy Harmony y el PLC Schneider TM200. Esto permite controlar el DA53T/DA58T en 6+1 ejes.

El modelo de pantalla táctil es HM IET6401, 7″ de ancho, 800 x 480 píxeles, 16 millones de colores, LCD color TFT.

Controlador Z DELEM DA53T/DA58T

Introducción a la operación

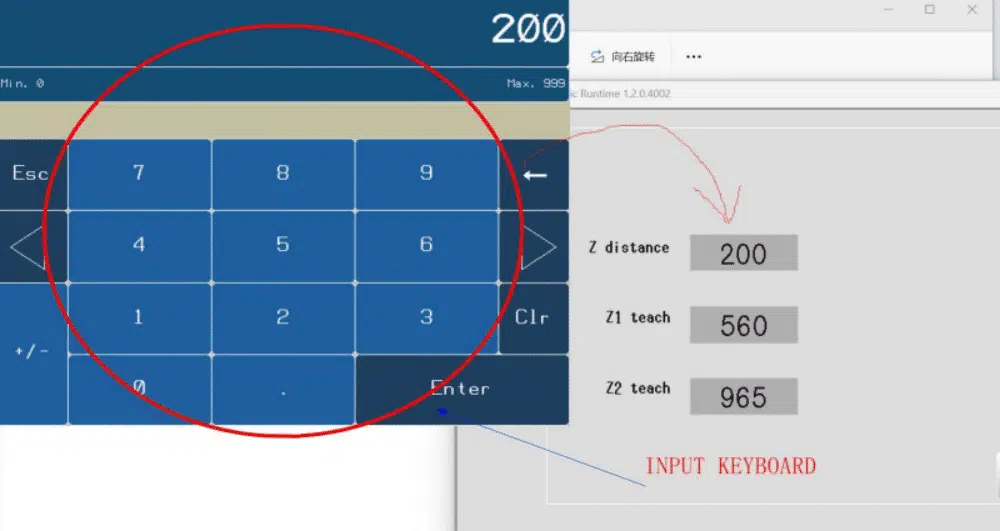

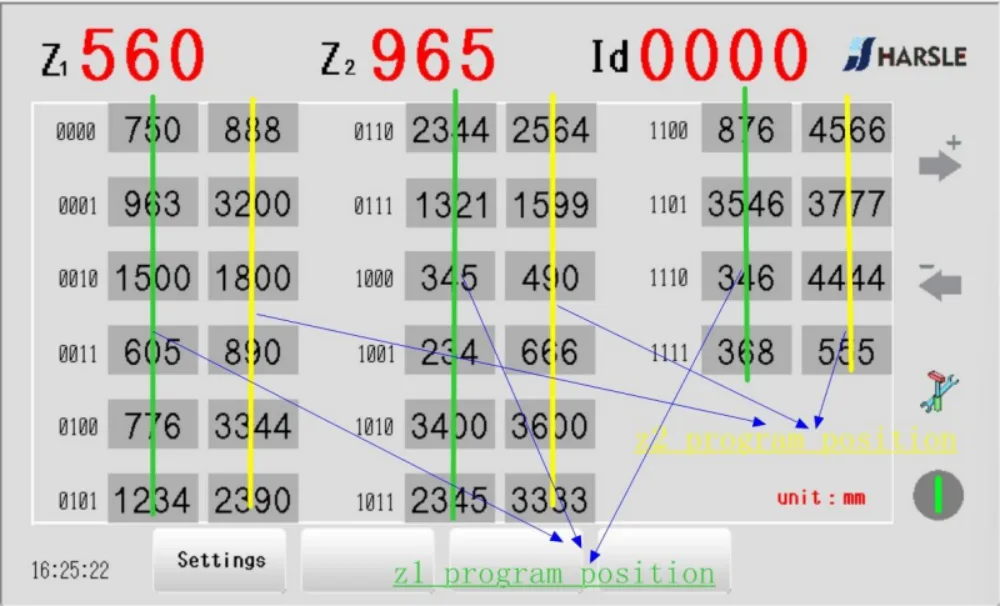

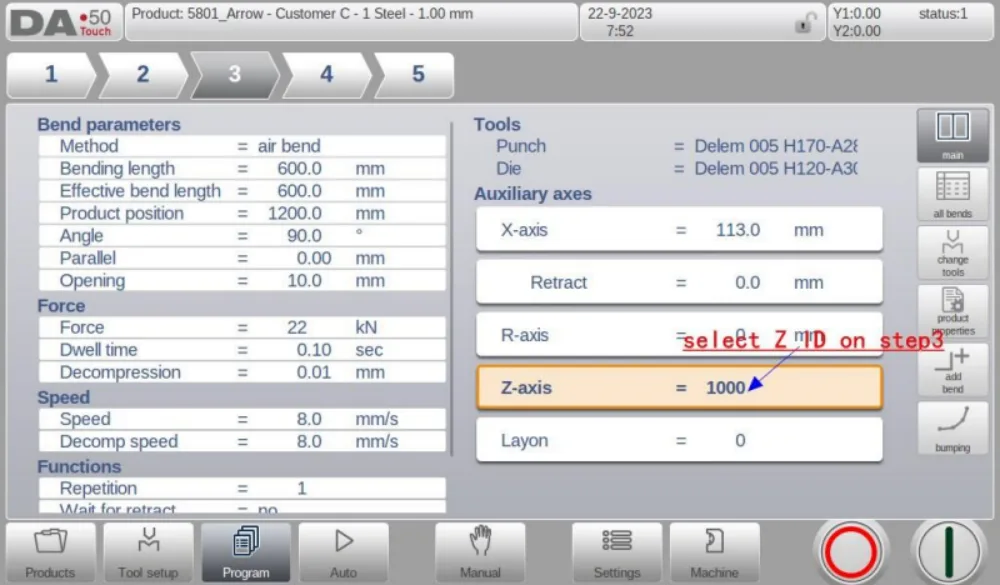

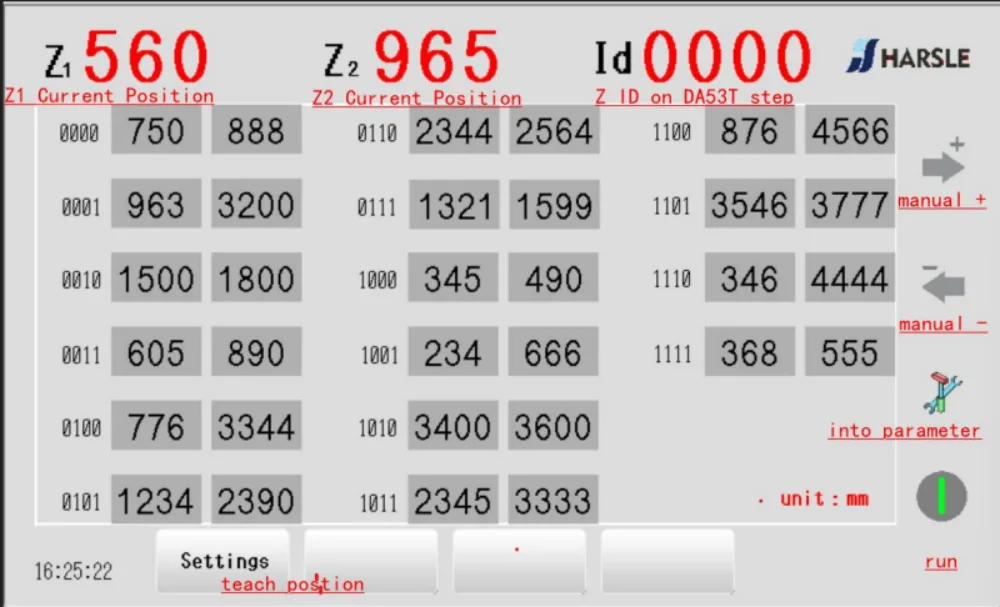

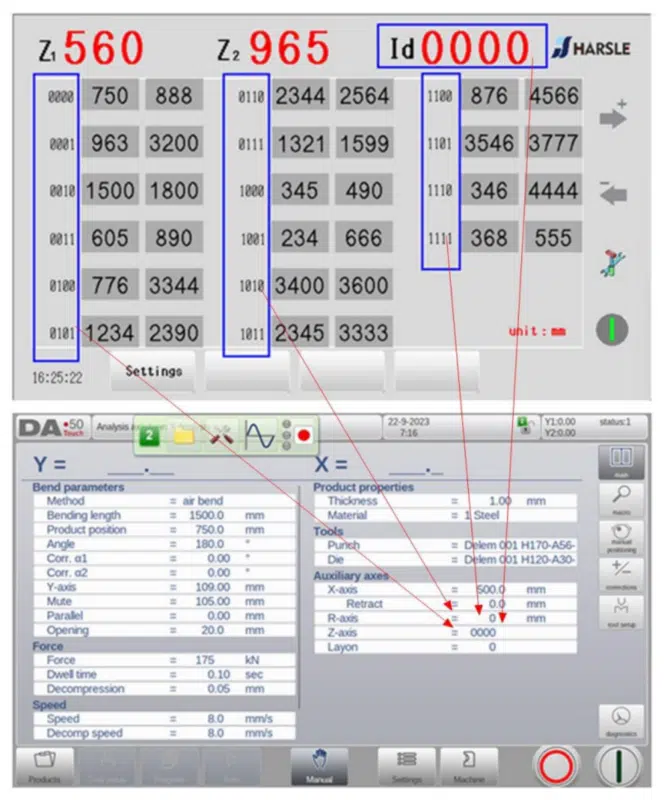

Introducción al funcionamiento de la DA5XT: Se pueden utilizar procedimientos de un solo paso y de varios pasos para controlar el eje Z, que se puede configurar libremente en el sistema DA5XT como ejes X y R. Primero, introduzca la posición de programación del eje Z adecuada en la pantalla Harmony según la longitud de la chapa y la posición del punzón. A continuación, seleccione el ID del eje Z (valor binario, de 0000 a 1111) para cada paso de la DA5XT.

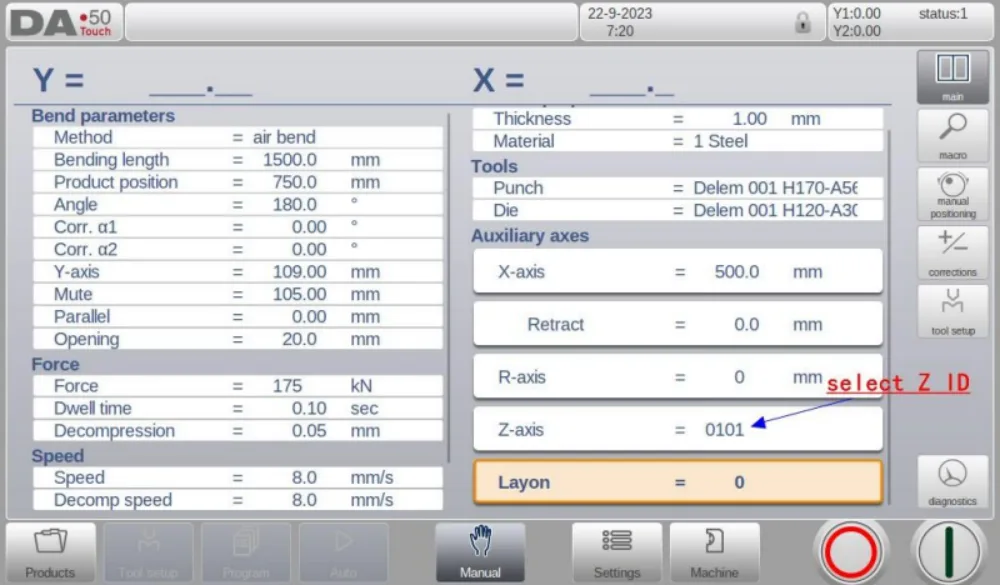

La posición de entrada del ID del eje Z se muestra arriba

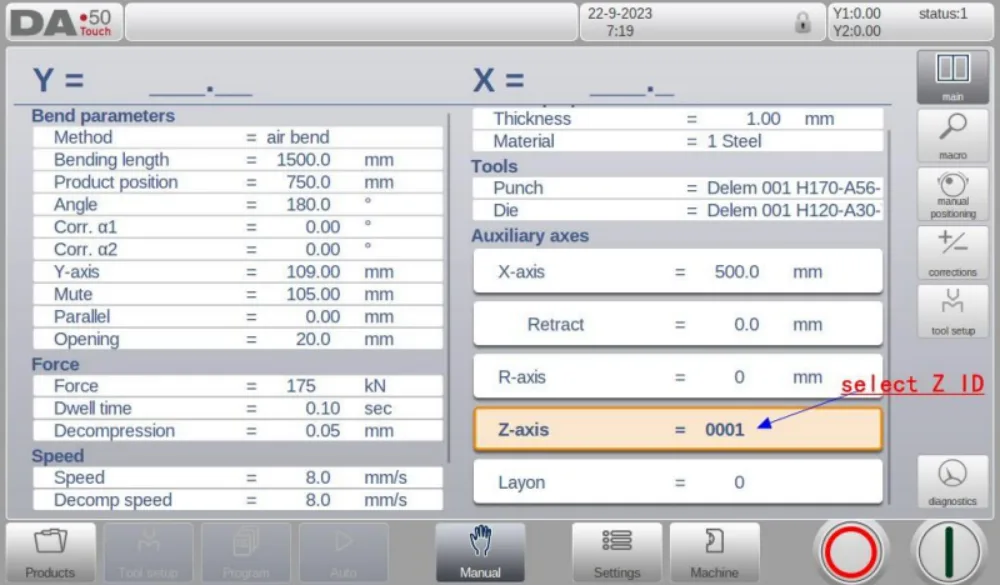

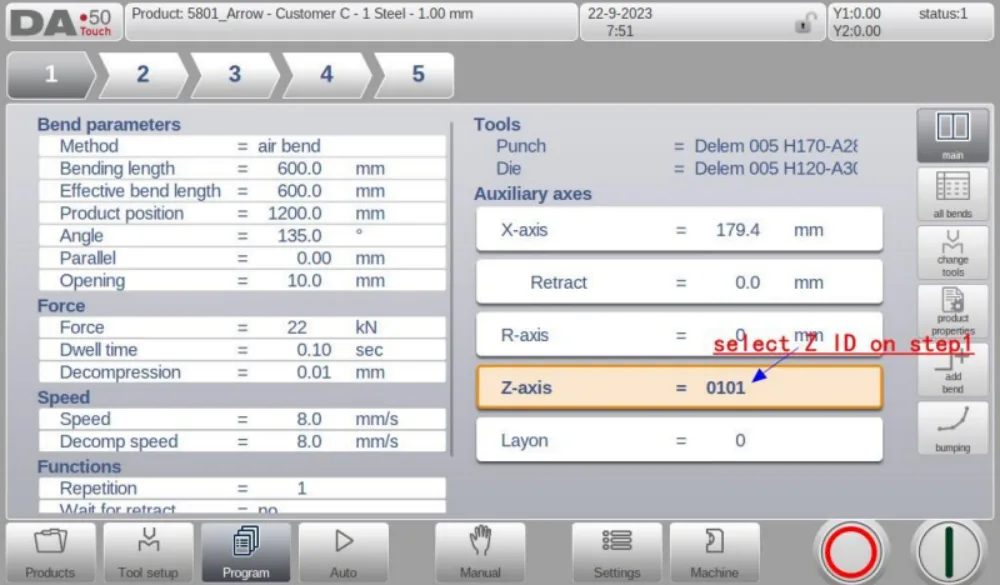

Este es un ejemplo de operación del eje Z en un solo paso. (El valor del eje Z se establece arbitrariamente de 0000 a 1111 (binario)).

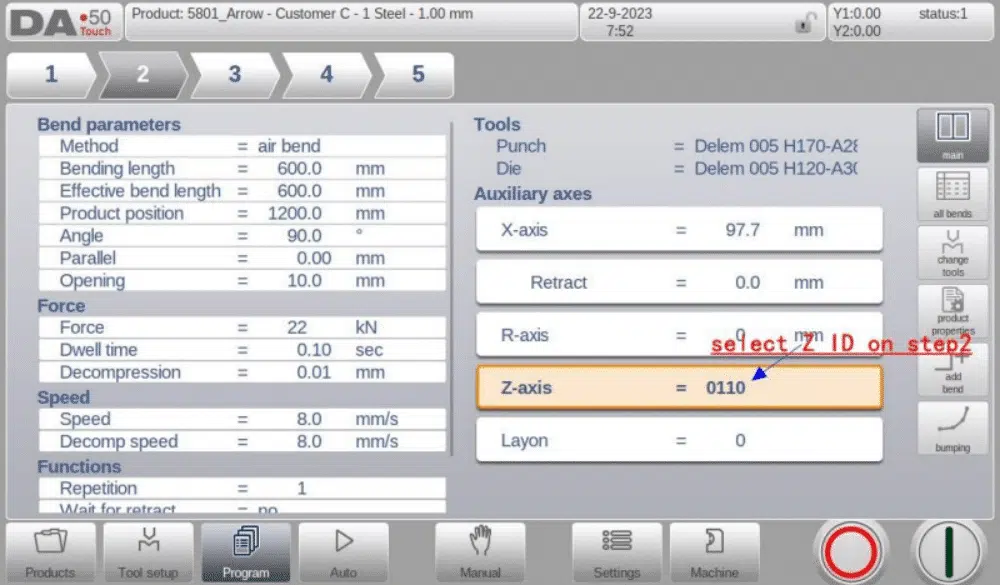

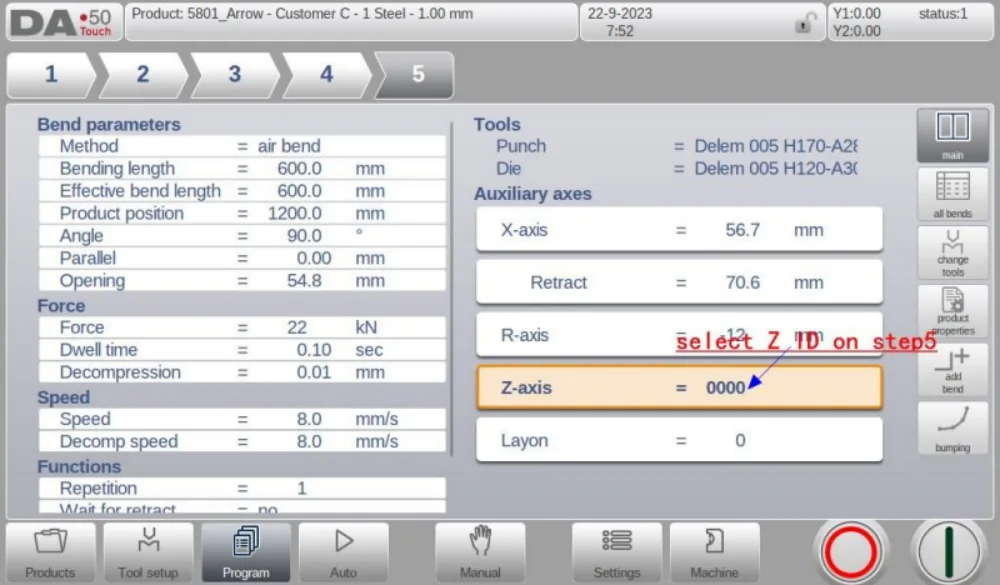

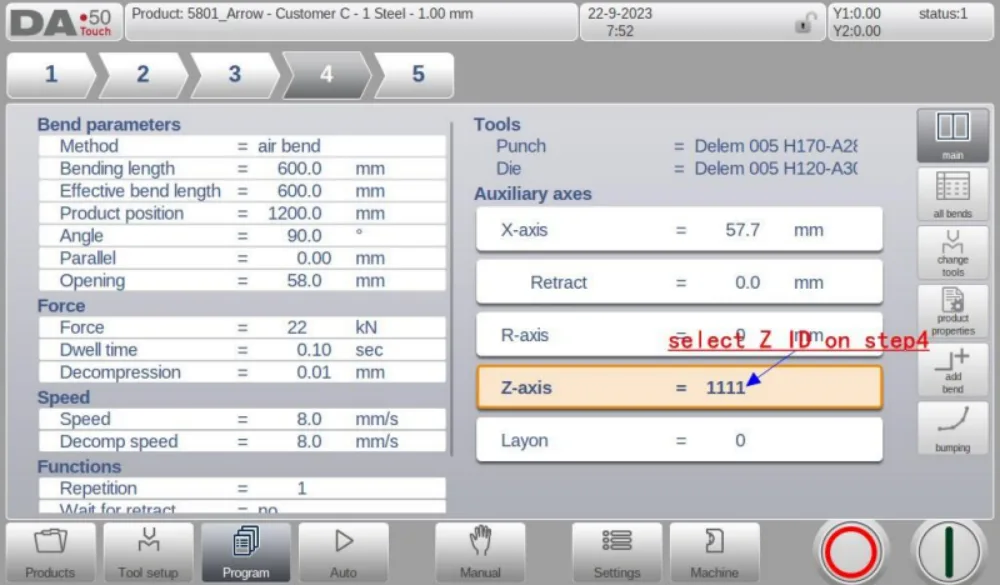

Este es un ejemplo del funcionamiento del eje Z en un programa Mutil-Step (el valor del eje Z se establece arbitrariamente entre 0000 y 1111 (binario)).

2. Introducción al funcionamiento de la pantalla Harmony

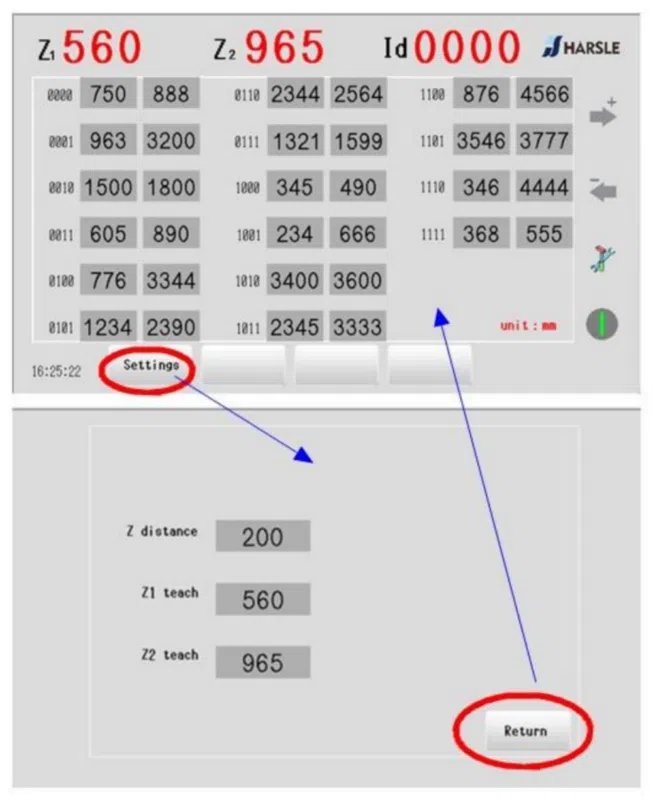

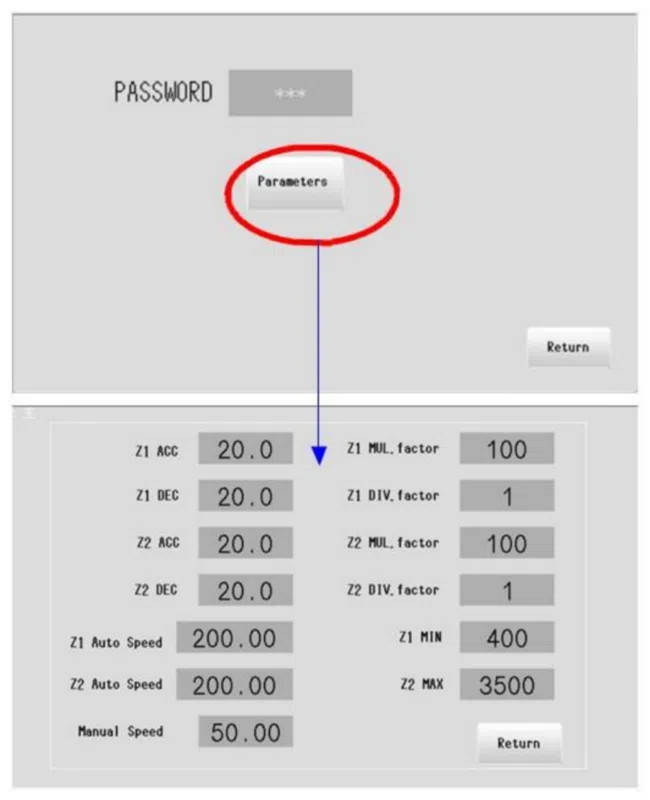

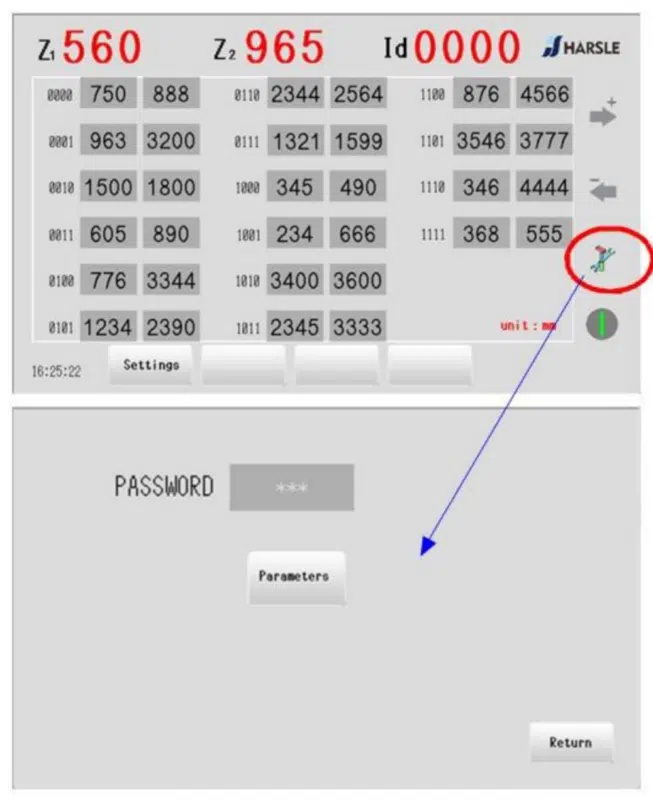

1) Las operaciones manuales son las siguientes: La operación manual es posible cuando la pantalla  Si se muestra , no se puede realizar la operación manual. Presione Para ejecutar Z1 o Z2 en la dirección de aumento de la posición (lado Y1 en la dirección del valor mínimo del eje Z, lado Y2 en la dirección del valor máximo del eje Z). Presione Para operar Z1 o Z2 en la dirección de reducción de posición, suéltelo para detener la operación. Al presionarlo, Z2 se vuelve azul y se puede operar manualmente. Presione  nuevamente para regresar Z2 a negro, y Z1 se puede operar manualmente.

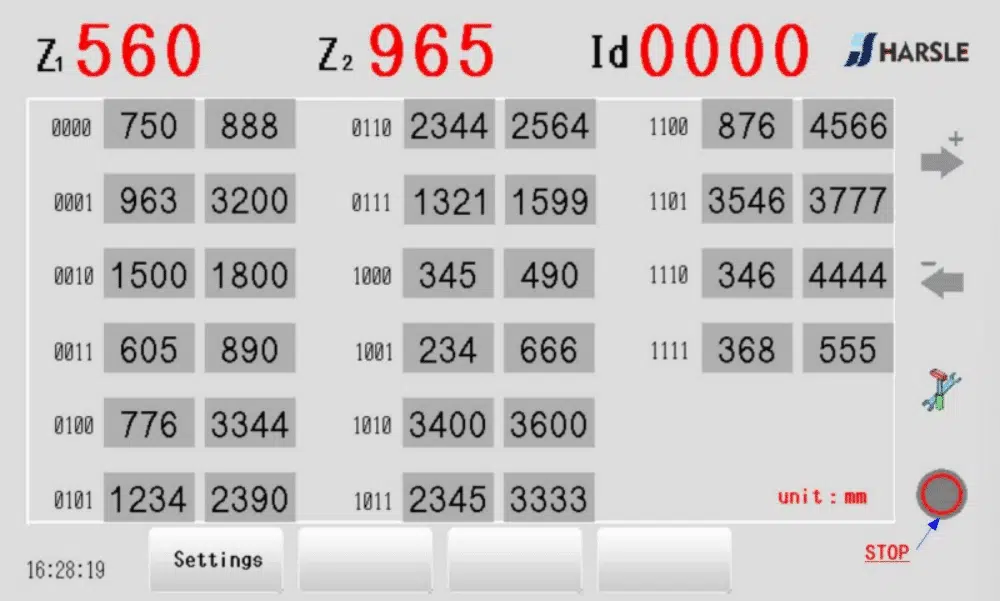

2) El funcionamiento automático es el siguiente: Al presionar en la pantalla Harmony (si la bomba de aceite no está iniciada, mostrará: iniciar ), de lo contrario el eje Z se moverá a la posición correspondiente de Id0000. Al presionar , el eje Z deja de funcionar.

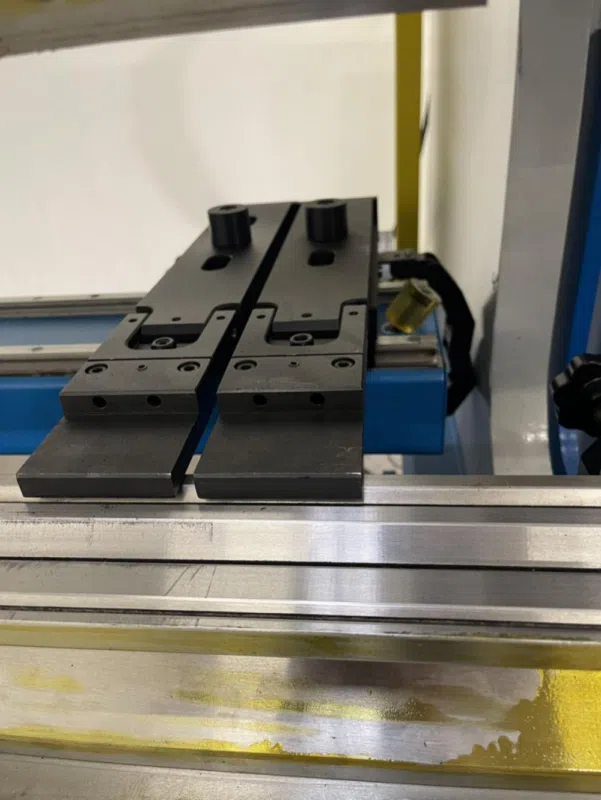

3) Consejos de operación: Si los dedos de bloqueo Z1 y Z2 (como se muestra en la imagen) colisionan, primero verifique si el accionamiento del eje Z ha activado la alarma. Si la ha activado, debe volver a encenderlo. A continuación, realice la operación de "aprendizaje" de Z1 y Z2. Introduzca la posición actual correcta y luego podrá continuar con el trabajo posterior.

4) El aprendizaje correcto del eje Z es fundamental para un funcionamiento correcto. Esta tarea constituye la primera prueba de una máquina nueva; el bloqueo se refiere a colisiones accidentales y otras circunstancias que deben abordarse. La posición del eje Z se memorizará automáticamente al apagar la máquina, por lo que no es necesario realizar el aprendizaje al volver a encenderla.
