DELEM DA53T Des outillages posant problème lors de la configuration ? Un processus complexe peut entraîner des retards. Apprenez à configurer vos outillages et à ajouter des moules rapidement et avec précision.

Dans ce guide, nous vous présentons les étapes essentielles pour configurer vos outillages et ajouter des moules à la DELEM DA53T. Optimisez votre flux de travail grâce à des instructions simples et claires pour des opérations de pliage précises. Prêt à vous lancer dans la configuration ? Explorons chaque étape en détail pour améliorer votre productivité et garantir la précision.

Dans le monde de presses plieusesLa configuration et la gestion efficaces des moules sont essentielles pour garantir des opérations de pliage précises et de haute qualité. Le contrôleur DELEM DA53T, largement utilisé pour ses fonctionnalités avancées et sa simplicité d'utilisation, permet aux opérateurs d'ajouter facilement de nouveaux moules afin d'optimiser la configuration de l'outillage de la machine. Ce guide vous guide tout au long du processus d'ajout de nouveaux poinçons et matrices à votre DELEM DA53T, garantissant ainsi une configuration fluide et efficace de votre presse plieuse.

Pourquoi la configuration de l'outillage est importante

Configuration de l'outillage est un aspect fondamental du fonctionnement d'une presse plieuse. Un outillage bien configuré garantit la précision et la régularité des pliages de votre machine, essentielles à la qualité et à l'efficacité de votre production. En comprenant comment ajouter de nouveaux moules au contrôleur DELEM DA53T, vous pouvez optimiser vos opérations et adapter la machine aux besoins spécifiques de vos clients.

Dans ce guide, nous expliquerons comment ajouter de nouveaux poinçons (moules supérieurs) et matrices (moules inférieurs) au système DELEM DA53T. Suivez attentivement ces étapes pour éviter les erreurs et garantir un réglage d'outillage correct et fiable.

Partie 1 : Ajout de nouveaux poinçons (moules supérieurs)

La première étape de la configuration de votre outillage consiste à ajouter les poinçons, ou moules supérieurs, au contrôleur DELEM DA53T. Suivez les étapes ci-dessous pour configurer les poinçons.

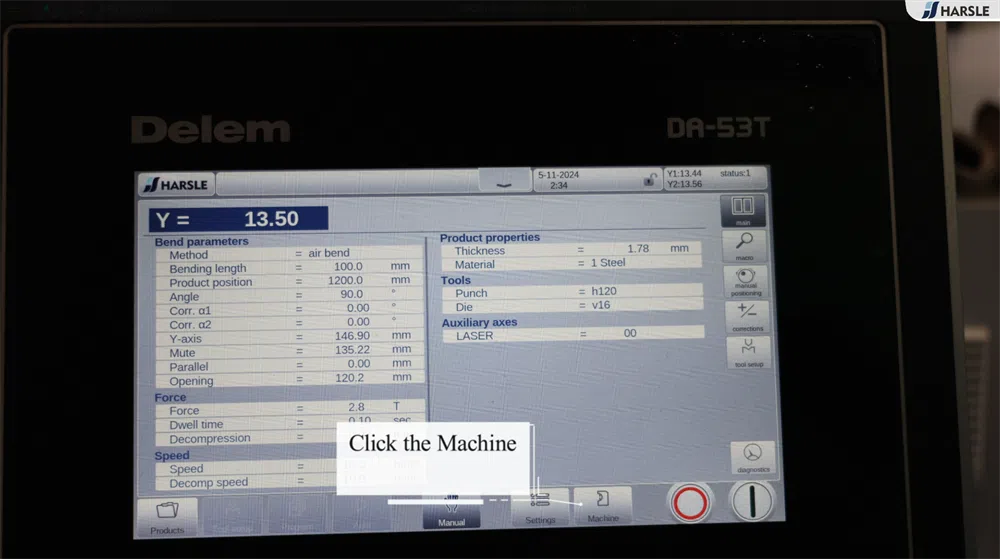

• Cliquez sur la machine

Commencez le processus en sélectionnant la machine avec laquelle vous souhaitez travailler sur l'interface DELEM DA53T. Cette première étape est cruciale, car elle garantit que les paramètres et configurations appliqués sont adaptés aux capacités et aux spécifications de la machine choisie. Naviguez dans l'interface à l'aide des commandes tactiles, conçues pour une utilisation intuitive. Une fois le modèle de machine sélectionné, confirmez votre sélection pour continuer. Ce souci du détail facilite non seulement la configuration, mais améliore également l'efficacité et la précision globales des opérations de pliage.

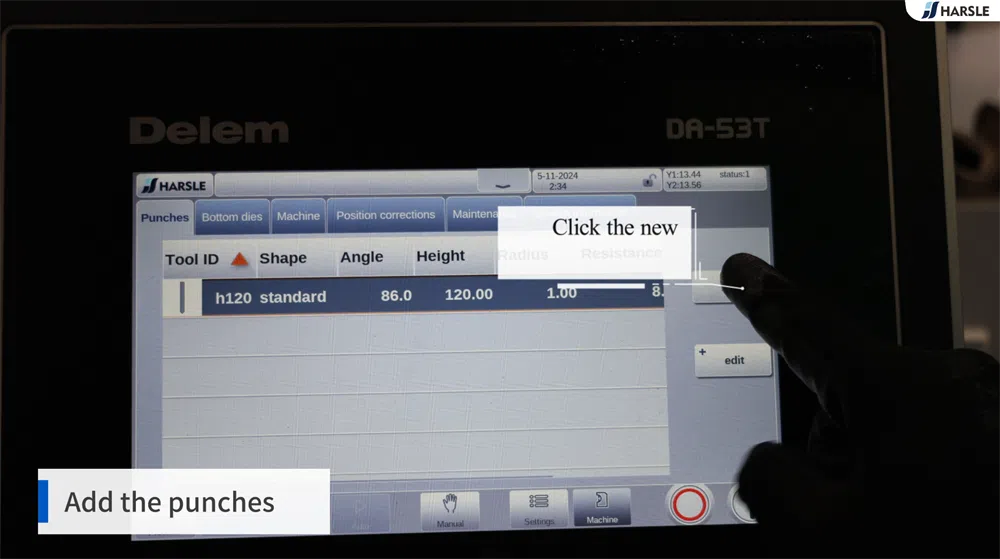

• Ajoutez les coups de poing

Dans le panneau de configuration, accédez à la section « Poinçons » pour lancer l'ajout d'un nouveau poinçon. Cette section est spécialement conçue pour gérer les différents poinçons disponibles pour vos opérations de pliage. Une fois dans la section « Poinçons », cliquez sur « Ajouter le poinçon ». Vous serez alors guidé à travers les étapes nécessaires à l'intégration d'un nouveau poinçon dans le système. Cliquez ensuite sur le bouton « Nouveau » pour créer une nouvelle entrée de poinçon. Un formulaire s'ouvre alors pour saisir les informations essentielles telles que les dimensions, le type de matériau et les spécifications, afin de garantir que le nouveau poinçon est correctement configuré pour vos besoins.

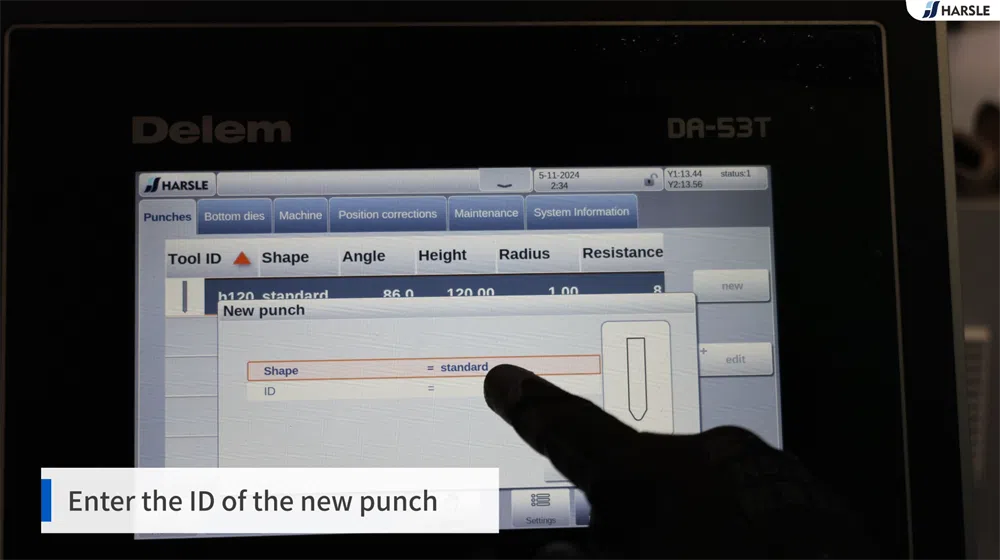

• Entrez l'ID du nouveau poinçon

Saisissez l'identifiant ou le nom unique du nouveau poinçon dans le champ prévu à cet effet. Cet identifiant est essentiel, car il doit correspondre directement au moule de poinçonnage physique que vous installez sur la presse plieuse. Un identifiant bien choisi contribue à l'organisation et permet aux opérateurs de reconnaître et de récupérer facilement le poinçon approprié lors de la configuration et de l'utilisation. Il est conseillé d'utiliser une convention de dénomination reflétant les caractéristiques clés du poinçon, telles que sa taille ou sa fonction, pour faciliter son identification rapide. Ce souci du détail améliore non seulement l'efficacité du flux de travail, mais minimise également les risques d'erreurs lors du pliage.

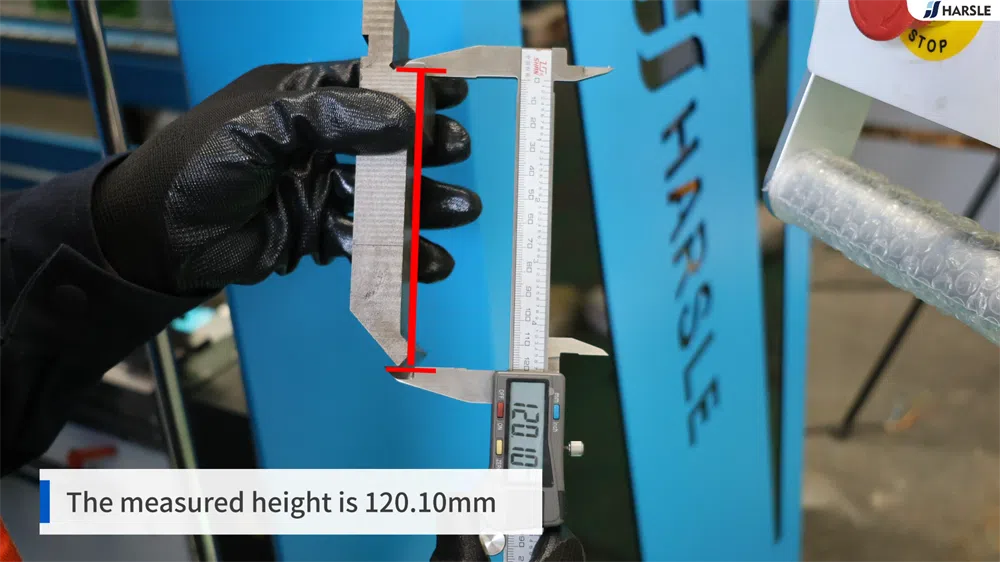

• Mesurer la hauteur du poinçon

Mesurez soigneusement la hauteur du nouveau poinçon afin de vous assurer qu'il s'adapte parfaitement à votre machine. Des mesures précises sont essentielles pour obtenir des performances optimales et éviter tout problème de fonctionnement. Dans cet exemple, la hauteur mesurée du poinçon est de 120,10 mm. Cette précision est cruciale, car même des écarts minimes peuvent affecter l'alignement et le fonctionnement du poinçon dans la presse plieuse. Après la mesure, vérifiez la hauteur pour confirmer son exactitude avant de procéder à l'installation. Un ajustement correct du poinçon améliore non seulement la qualité du pliage, mais contribue également à la sécurité et à l'efficacité globales de la machine.

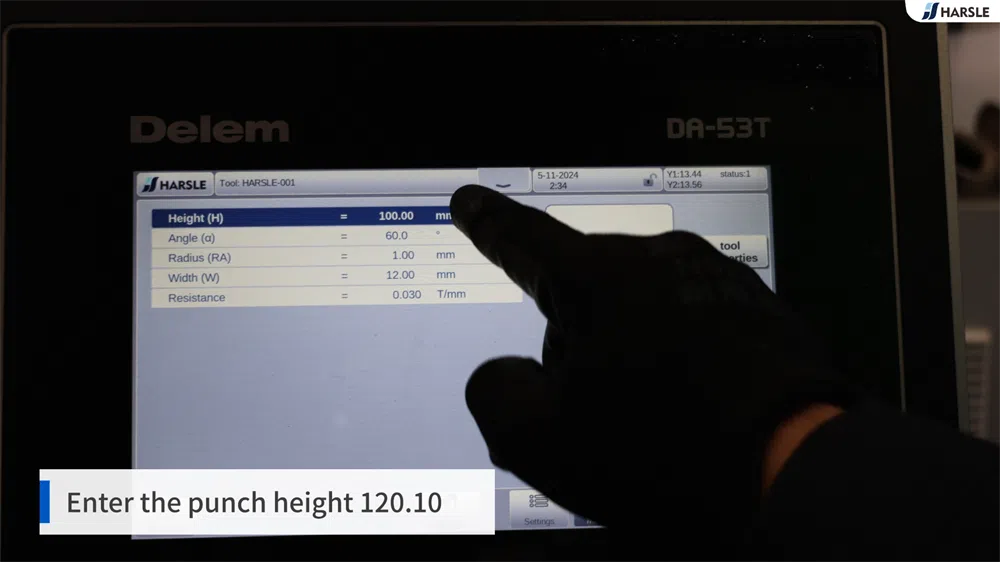

• Hauteur de perforation d'entrée

Saisissez la hauteur du poinçon (120,10 mm) dans le système DELEM DA53T pour garantir que la machine reconnaît précisément les spécifications du nouveau poinçon. Cette étape est cruciale, car elle permet au système d'ajuster ses paramètres en conséquence, optimisant ainsi les opérations de pliage en fonction des dimensions spécifiques du poinçon. Accédez au champ approprié dans la section « Poinçons » de l'interface et saisissez la mesure avec précision. Après avoir saisi la hauteur, vérifiez l'exactitude des données afin d'éviter tout problème potentiel pendant l'opération. Ce souci du détail contribue à préserver l'intégrité du processus de pliage et à améliorer la productivité globale.

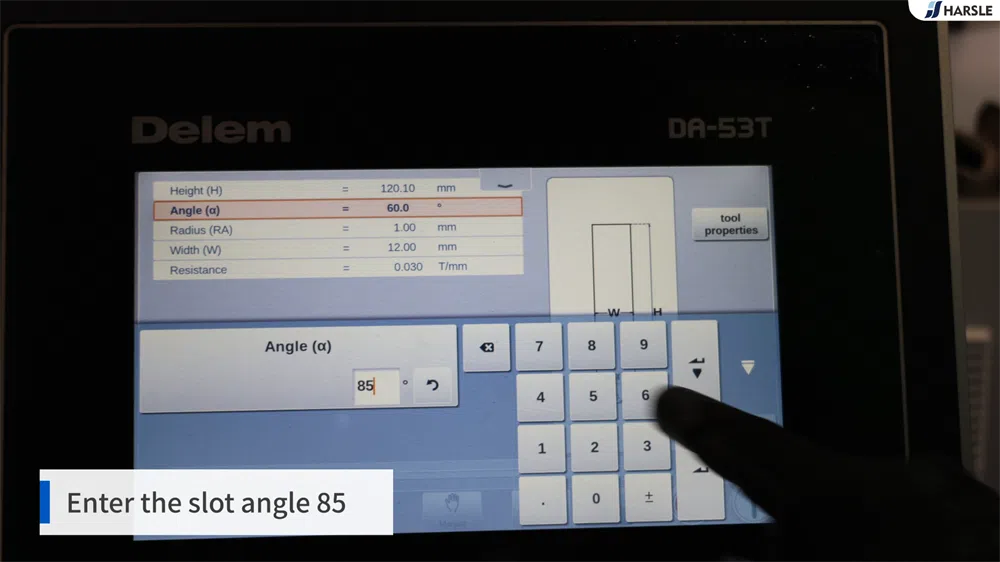

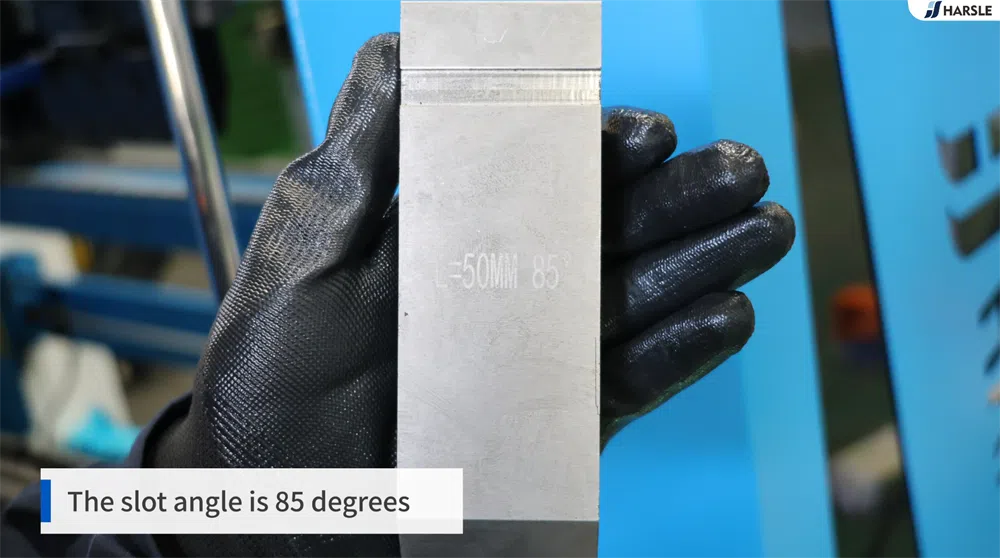

• Angle de la fente d'entrée

L'angle de la fente du poinçon est un facteur crucial du processus de pliage, car il influence directement la qualité et la précision des pliages produits. Pour cette étape, l'angle de la fente est réglé à 85 degrés. La saisie précise de cette valeur dans le système DELEM DA53T est essentielle pour garantir le fonctionnement de la machine dans les limites des paramètres spécifiés. Pour ce faire, accédez au champ dédié à l'angle de la fente du poinçon et saisissez la valeur de 85 degrés. Vérifiez votre saisie pour vous assurer qu'elle est correcte, car la moindre erreur peut entraîner des défauts d'alignement et affecter le résultat final du pliage.

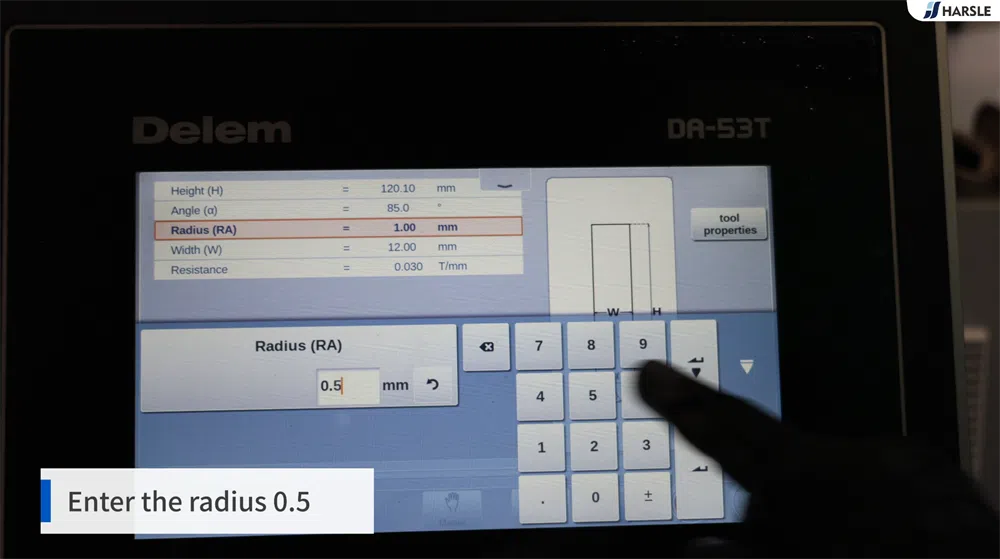

• Entrez la valeur du rayon

Les poinçons présentent souvent un rayon essentiel pour définir le profil de pliage et garantir la courbure souhaitée du matériau. Ce rayon joue un rôle important dans la définition de la forme finale du pliage, affectant à la fois l'esthétique et la fonctionnalité. Pour ce poinçon spécifique, le rayon est mesuré à 0,5 mm. Ce rayon relativement faible permet un pliage précis tout en minimisant le risque de déformation du matériau. Il est important de documenter précisément ce rayon dans le système, car cela garantit que la machine peut exécuter correctement le processus de pliage et produire des résultats de haute qualité conformes aux exigences de conception spécifiées.

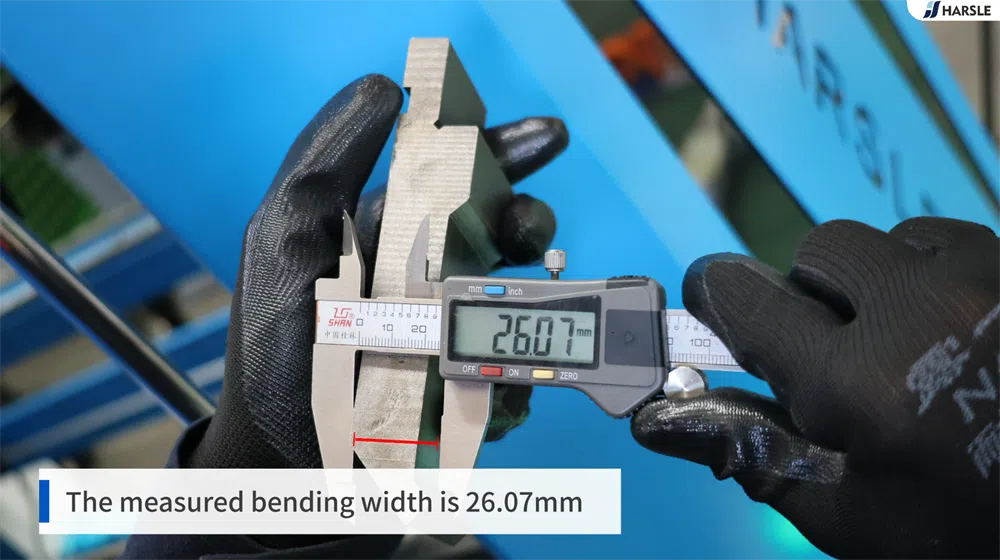

• Mesurer la largeur du poinçon

Mesurez ensuite la largeur du poinçon, car cette dimension est cruciale pour sa compatibilité avec la presse plieuse et l'application de pliage spécifique. Dans cet exemple, la largeur du poinçon est de 26,07 mm. Cette mesure est importante car elle influence directement les capacités de pliage du matériau et les performances globales du poinçon pendant les opérations. Lors de la mesure, assurez-vous que la largeur est mesurée avec précision et constance, à l'aide d'outils appropriés afin d'éviter toute erreur. Une fois la largeur confirmée, il est essentiel de saisir cette valeur dans le système, car elle permettra de contrôler précisément le processus de pliage et d'obtenir des résultats optimaux.

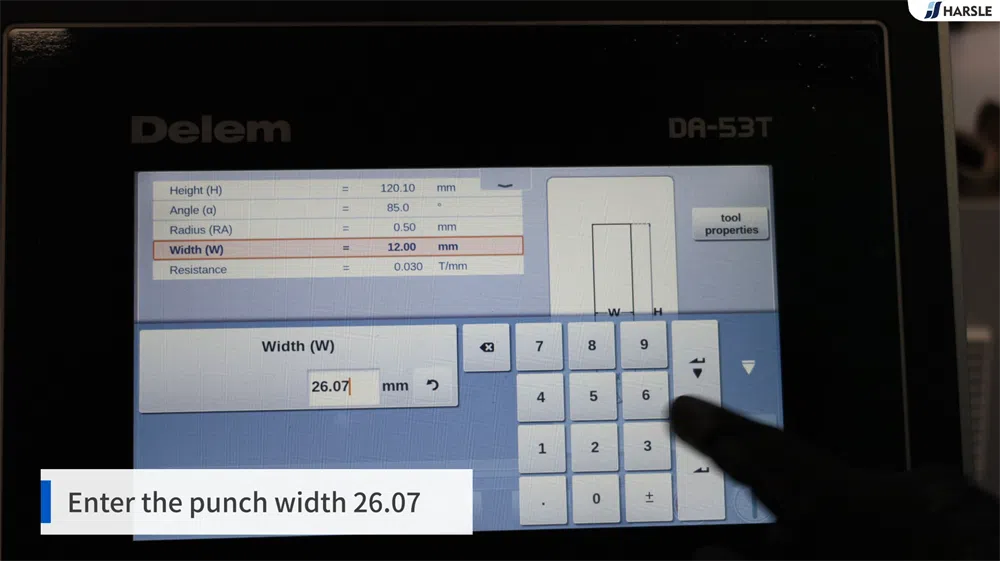

• Largeur de perforation d'entrée

Saisissez la largeur du poinçon, soit 26,07 mm, dans le contrôleur DELEM DA53T afin que la machine reconnaisse cette dimension critique. Cette étape est essentielle pour garantir la précision et l'efficacité du processus de pliage. Commencez par accéder à la section de l'interface du contrôleur dédiée aux spécifications du poinçon. Saisissez soigneusement la largeur et assurez-vous qu'elle est correctement saisie afin d'éviter toute erreur de manipulation. Après avoir saisi la valeur, vérifiez son exactitude, car même une erreur mineure peut entraîner des problèmes importants lors des opérations de pliage. Une documentation précise de la largeur du poinçon contribuera à améliorer les performances et la fiabilité globales de votre machine.

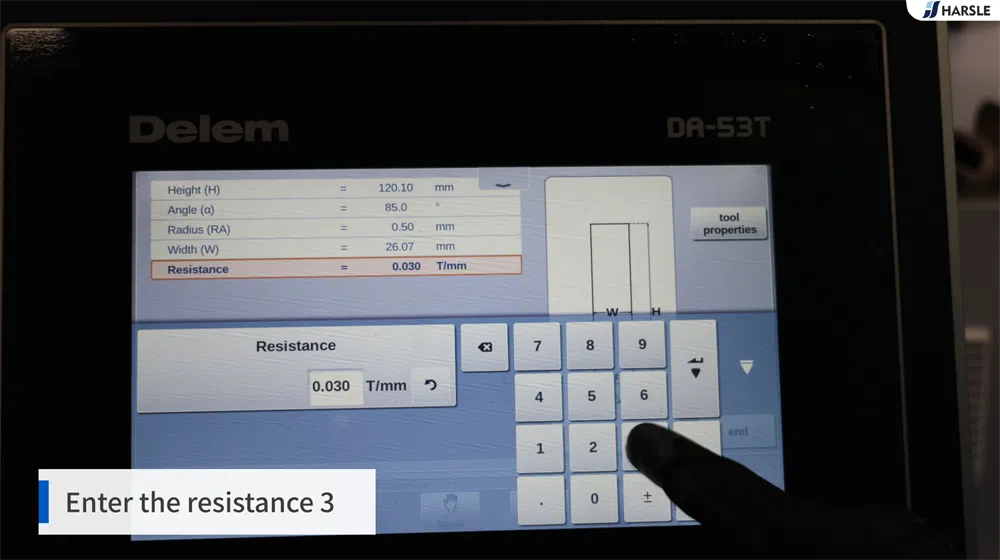

• Valeur de résistance d'entrée

Saisissez la valeur de résistance du poinçon dans le système, car ce paramètre est crucial pour garantir des performances optimales pendant le pliage. Dans ce cas, la résistance est configurée sur 3. Ce paramètre influence l'interaction du poinçon avec le matériau, affectant à la fois la qualité du pliage et l'efficacité globale de l'opération. Pour saisir cette valeur, accédez à la section dédiée du contrôleur DELEM DA53T dédiée aux paramètres de poinçonnage. Saisissez soigneusement la valeur de résistance de 3 et assurez-vous qu'elle est exacte afin d'éviter tout problème potentiel pendant la production. Vérifiez votre saisie pour confirmer son exactitude, car cette attention particulière contribuera à maintenir l'intégrité et la fiabilité du pliage.

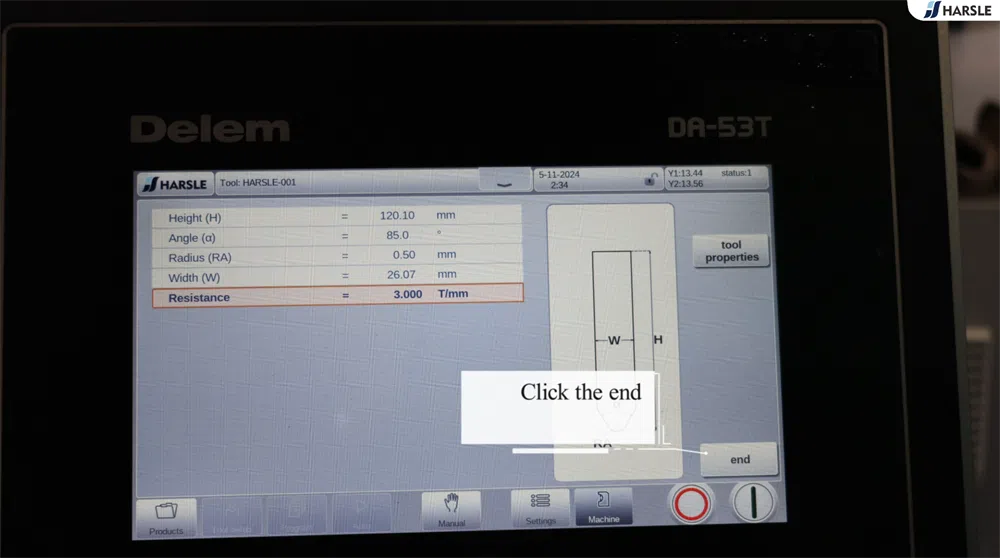

• Enregistrer et terminer

Une fois tous les paramètres de poinçonnage correctement saisis dans le contrôleur DELEM DA53T, il est essentiel de finaliser la configuration en cliquant sur le bouton « Terminer ». Cette action enregistrera toutes les configurations saisies, garantissant ainsi que la machine conservera les paramètres spécifiés pour les opérations ultérieures. Avant de cliquer sur « Terminer », prenez le temps de vérifier une dernière fois tous les paramètres et de confirmer que chaque valeur est correcte et complète. Cette étape est cruciale, car tout oubli pourrait entraîner des inefficacités opérationnelles ou des erreurs lors du pliage. En enregistrant la configuration du poinçonnage, vous fluidifiez le flux de travail et améliorez l'efficacité globale de vos opérations de production.

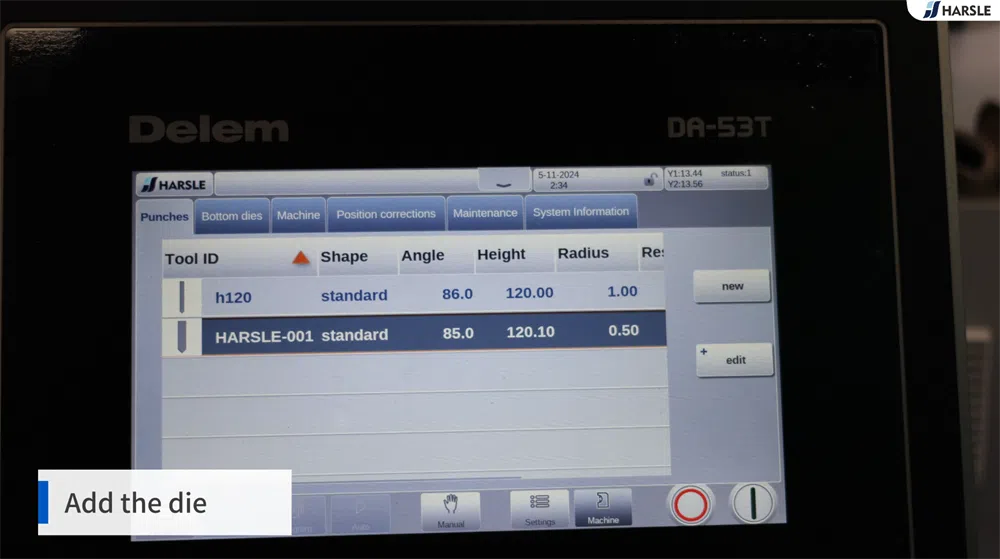

Partie 2 : Ajout de nouvelles matrices (moules inférieurs)

Après avoir configuré les poinçons, l'étape suivante consiste à ajouter les matrices, également appelées moules inférieurs, pour finaliser la configuration de l'outillage. Cette étape est essentielle pour garantir le bon déroulement du processus de pliage. Commencez par sélectionner les matrices adaptées aux spécifications des poinçons que vous venez de configurer. Positionnez soigneusement les matrices dans la zone prévue de la machine, en veillant à leur alignement correct pour des performances optimales. Portez une attention particulière aux dimensions et à la compatibilité des matrices, car ces facteurs influencent directement la qualité des pliages produits. Suivez scrupuleusement ces étapes pour garantir une intégration parfaite des matrices dans la configuration globale de l'outillage, ouvrant ainsi la voie à des opérations de pliage précises et efficaces.

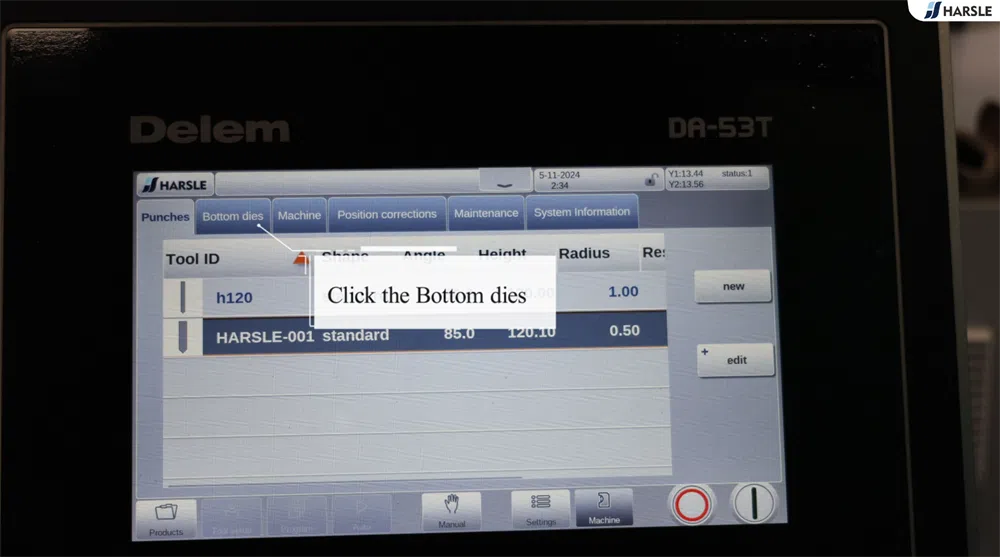

• Cliquez sur la section Matrices inférieures

Accédez à la section « Matrices inférieures » de l'interface DELEM DA53T pour lancer l'ajout de la nouvelle matrice. Cette section est spécialement conçue pour la configuration des moules inférieurs, essentiels au pliage. Vous y trouverez diverses options et paramètres relatifs aux matrices. Commencez par sélectionner l'option « Ajouter une nouvelle matrice », ce qui vous demandera de saisir les informations essentielles telles que les dimensions, le type de matériau et les caractéristiques spécifiques de la matrice. Assurez-vous de saisir ces informations avec précision afin de garantir la compatibilité avec les poinçons configurés. Le respect de ces étapes contribuera à optimiser la configuration de l'outillage et à améliorer l'efficacité globale de vos opérations de pliage.

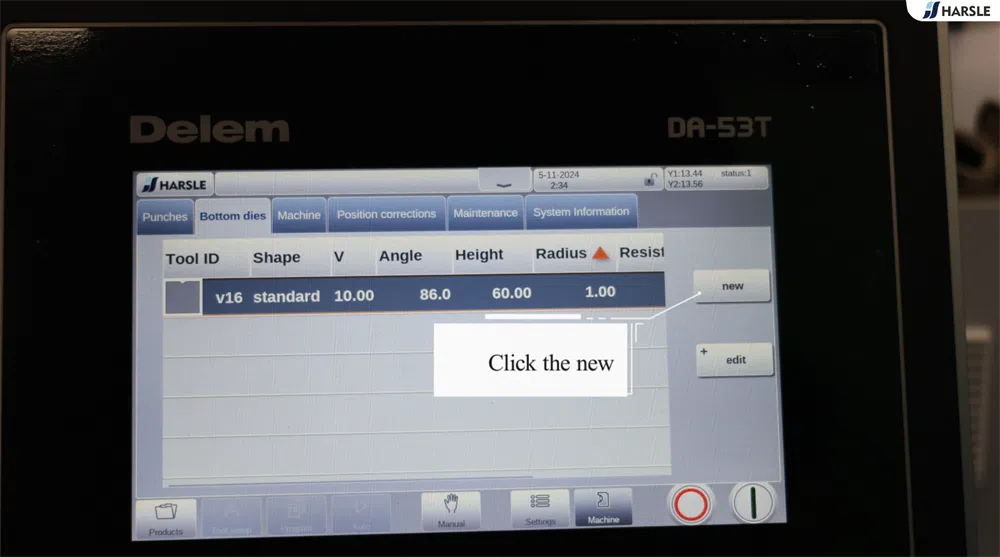

• Cliquez sur Nouveau

Comme pour les poinçons, cliquez sur le bouton « Nouveau » pour créer une nouvelle entrée de matrice dans l'interface DELEM DA53T. Cette action vous permettra de saisir toutes les spécifications nécessaires à la nouvelle matrice, garantissant ainsi son adéquation parfaite avec votre configuration d'outillage existante. Après avoir cliqué sur « Nouveau », un formulaire apparaîtra, vous invitant à saisir les informations essentielles telles que les dimensions de la matrice, les propriétés du matériau et toute caractéristique spécifique liée à sa fonction. Il est important d'être rigoureux et précis lors de ce processus pour garantir un fonctionnement optimal de la matrice pendant les opérations. En créant soigneusement une nouvelle entrée de matrice, vous préparez le terrain pour des pliages de haute qualité et maintenez l'efficacité globale de votre flux de production.

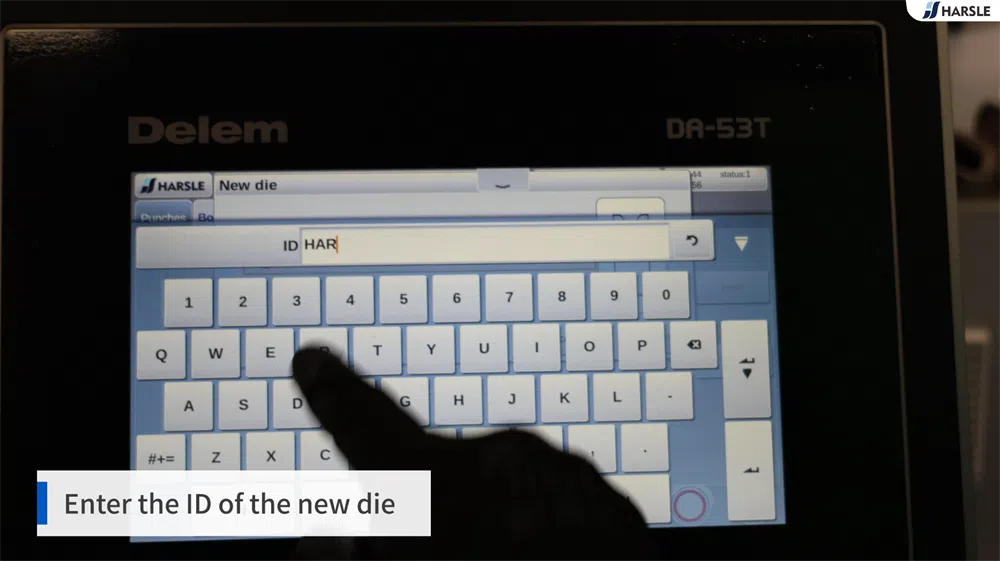

• Entrez l'ID du nouveau dé

Saisissez l'identifiant ou le nom unique du nouvel outil, en vous assurant qu'il correspond exactement au moule physique utilisé. Cette identification est essentielle pour maintenir l'organisation et permettre aux opérateurs de reconnaître et de sélectionner facilement l'outil approprié pendant la production. Un identifiant ou un nom bien choisi doit refléter les spécifications de l'outil ou son utilisation prévue, facilitant ainsi une consultation rapide par la suite. Prenez le temps de vérifier l'exactitude des informations saisies, car toute divergence pourrait entraîner des confusions et des erreurs potentielles lors du processus de pliage. En garantissant une correspondance précise entre la saisie numérique et le moule physique, vous contribuez à l'efficacité et à la fiabilité globales de vos opérations.

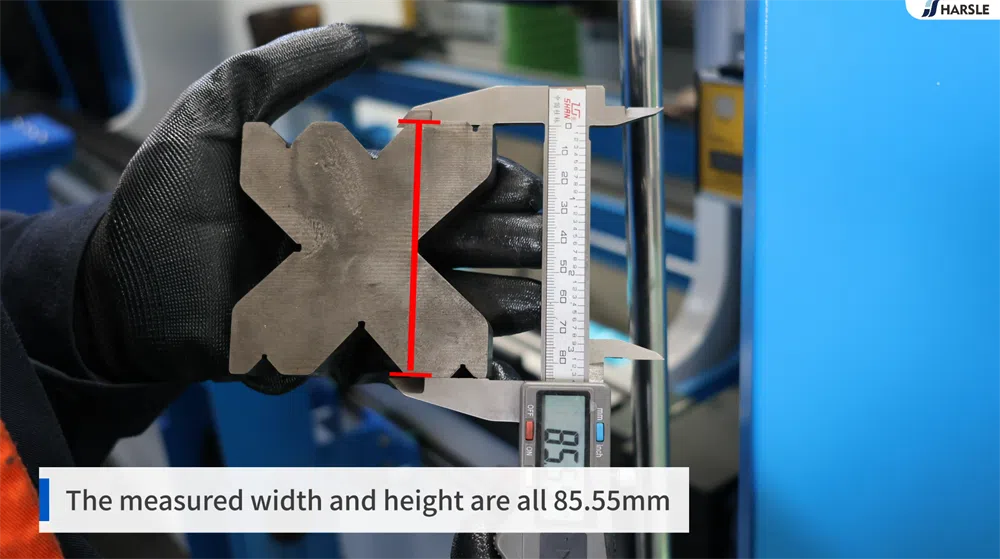

• Mesurer les dimensions de la matrice

Mesurez la largeur et la hauteur de la nouvelle matrice avec précision, car ces dimensions sont essentielles pour garantir un alignement et un fonctionnement corrects pendant le pliage. Dans cet exemple, la largeur et la hauteur sont toutes deux de 85,55 mm. À l'aide d'un pied à coulisse ou d'un outil de mesure similaire, prenez ces mesures avec soin pour garantir leur précision. Il est important de noter toute légère variation, car même de faibles écarts peuvent affecter les performances de la matrice et la qualité des pliages produits. Une fois que vous avez confirmé que les deux dimensions sont bien de 85,55 mm, saisissez ces informations dans l'interface DELEM DA53T en vous assurant qu'elles correspondent aux spécifications du poinçon correspondant pour des résultats optimaux.

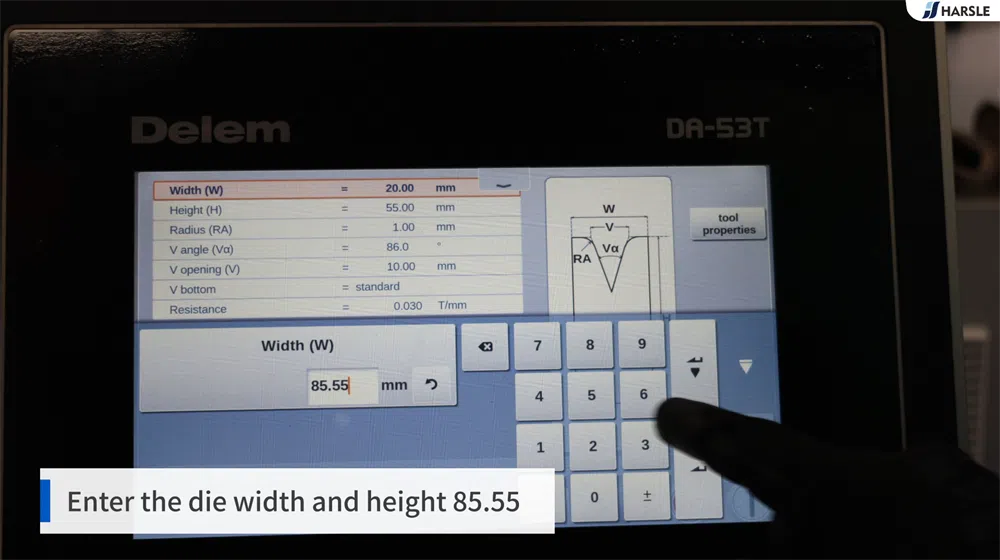

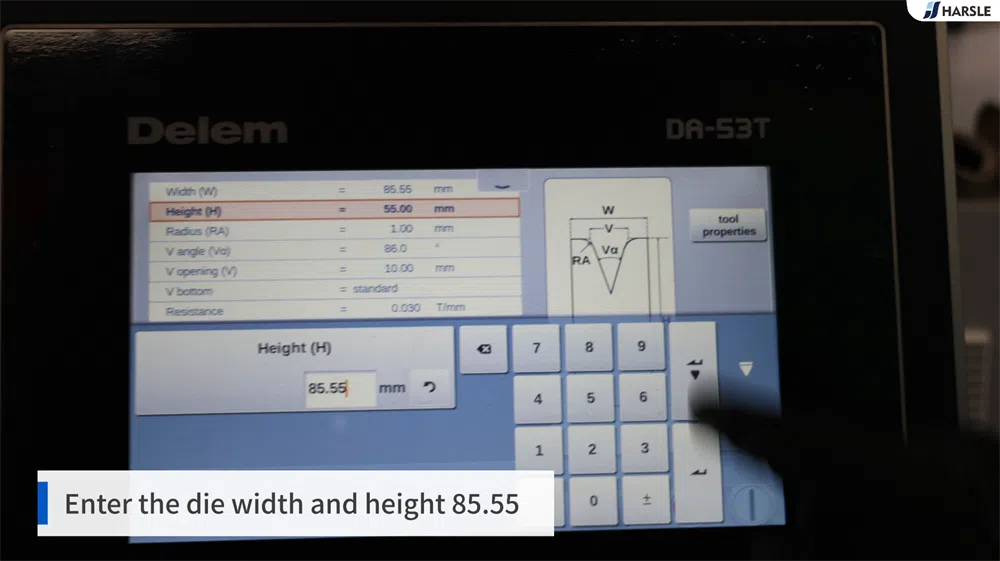

• Dimensions de la matrice d'entrée

Saisissez la largeur et la hauteur de la matrice dans le système, en spécifiant 85,55 mm. Cette étape est essentielle pour une configuration précise de la matrice dans l'interface DELEM DA53T. Lors de la saisie de ces dimensions, vérifiez soigneusement l'absence d'erreurs typographiques afin de garantir la précision. La précision de la saisie de la largeur et de la hauteur est essentielle, car elle influence directement l'interaction de la matrice avec les poinçons pendant le pliage. Une fois les valeurs saisies, vérifiez leur exactitude. Cette vérification contribuera à la fluidité des opérations et à l'efficacité globale de votre flux de production.

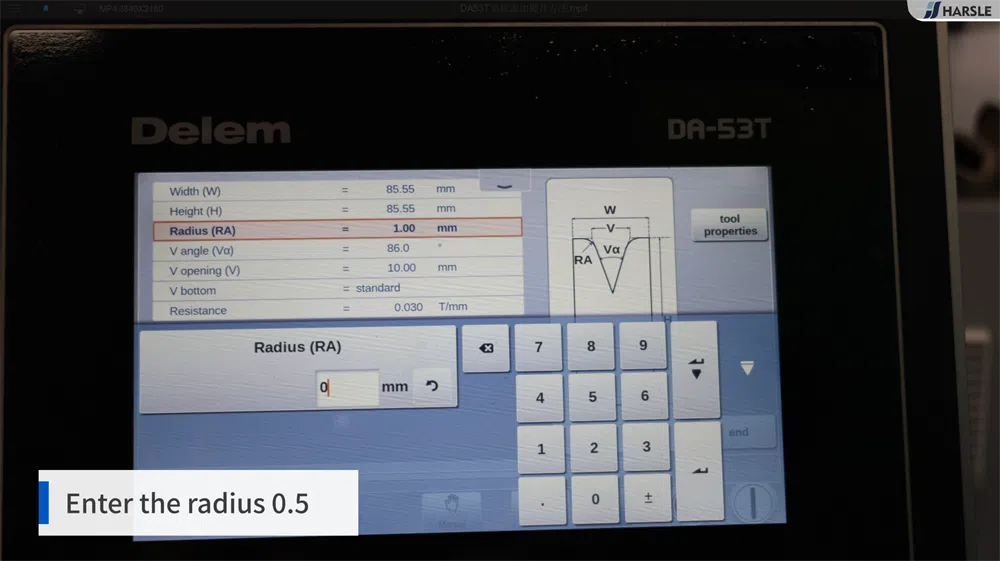

• Valeur du rayon d'entrée

Tout comme pour les poinçons, le rayon de la matrice doit être saisi dans le système pour garantir un fonctionnement précis pendant le processus de pliage. Pour cette matrice en particulier, le rayon est mesuré à 0,5 mm. Un enregistrement précis de cette mesure est crucial, car le rayon affecte la courbure des plis produits et peut influencer la qualité globale du produit final. Lors de la saisie du rayon dans l'interface DELEM DA53T, prenez le temps de vérifier que la valeur est correcte et correspond à la matrice physique utilisée. Cette attention particulière permettra d'éviter toute divergence susceptible d'affecter l'efficacité de la production et de garantir le bon fonctionnement de la matrice pendant les opérations.

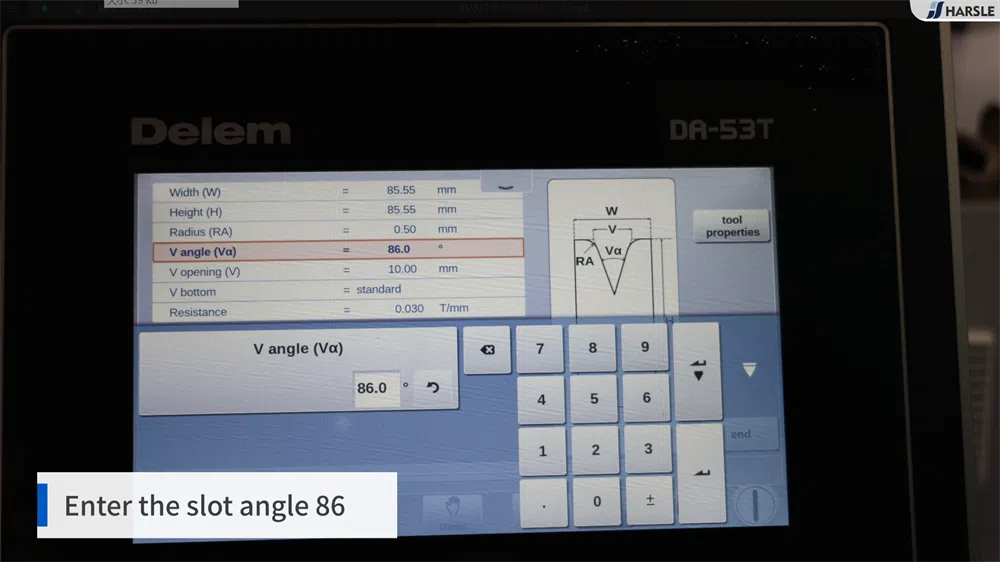

• Angle de la fente d'entrée

L'angle de la rainure de la matrice est un autre paramètre crucial qui doit être enregistré avec précision dans le système. Cet angle joue un rôle essentiel dans l'interaction de la matrice avec le matériau pendant le pliage. Pour cette matrice spécifique, l'angle de la rainure doit être de 86 degrés. Lors de la saisie de cette information dans l'interface DELEM DA53T, il est essentiel de garantir la précision de l'angle, car même de légers écarts peuvent entraîner des pliages incorrects et affecter la qualité globale du produit fini. Après avoir saisi l'angle de la rainure de 86 degrés, prenez le temps de vérifier son exactitude afin de maintenir des performances et une efficacité constantes dans vos opérations de fabrication.

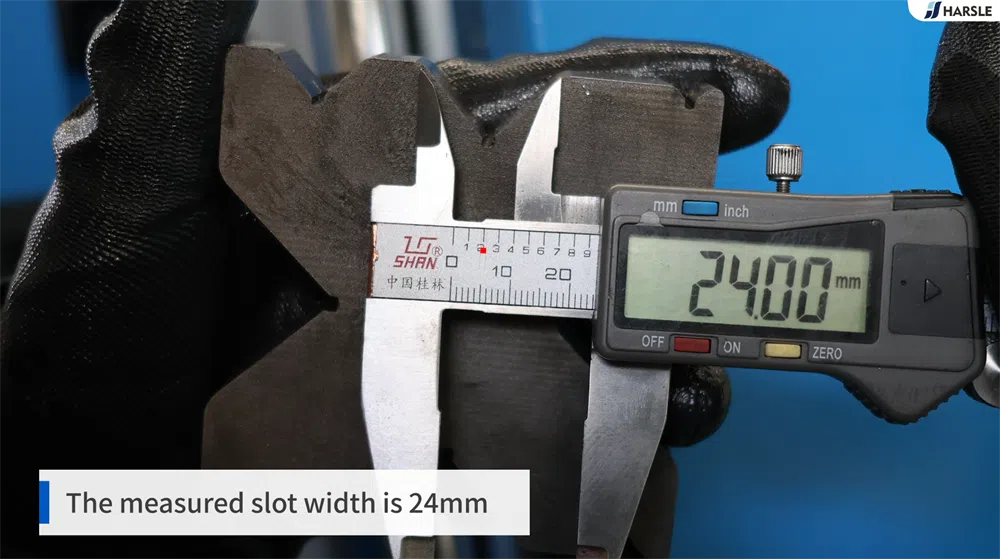

• Mesurer la largeur de la fente

Mesurez soigneusement la largeur de la fente de la matrice, car cette dimension est essentielle pour obtenir le pliage souhaité. Dans cet exemple, la largeur de la fente est de 24 mm. À l'aide d'un pied à coulisse ou d'un outil de mesure similaire, assurez-vous de prendre une mesure précise afin d'éviter tout écart potentiel susceptible d'affecter la production. La largeur de la fente influence directement l'insertion des matériaux dans la matrice et peut affecter la qualité et la précision des pliages. Une fois que vous avez confirmé que la largeur de la fente est bien de 24 mm, saisissez cette mesure dans l'interface DELEM DA53T en vous assurant qu'elle est correctement alignée avec les autres paramètres pour des performances optimales pendant les opérations.

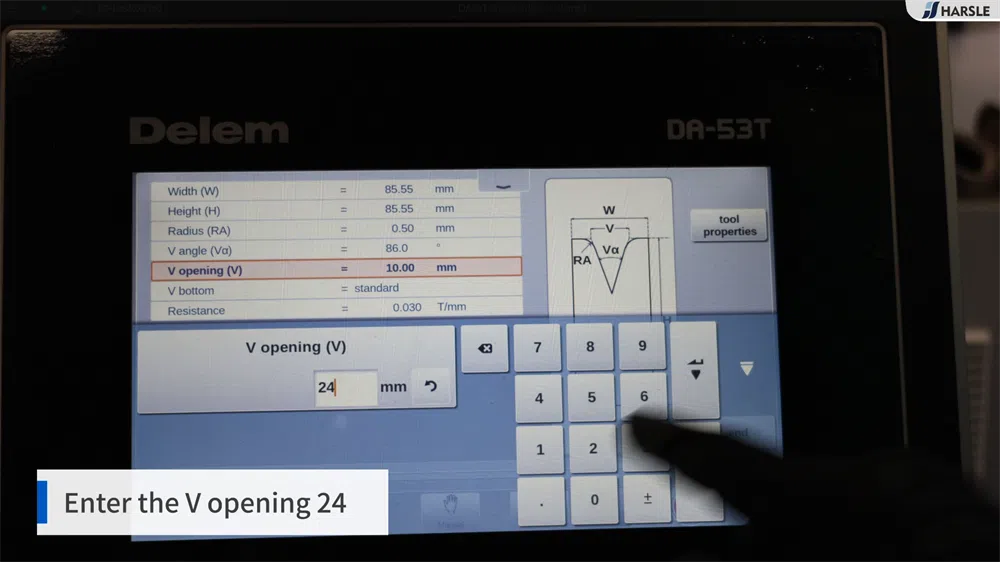

• Largeur de la fente d'entrée

Saisissez la largeur de la fente dans le système DELEM DA53T, en la réglant précisément sur 24 mm. Cette mesure est essentielle pour garantir une bonne interaction entre la matrice et le matériau à plier. Lors de la saisie de cette valeur, vérifiez soigneusement l'absence d'erreurs, car même de petites imprécisions peuvent entraîner des problèmes importants lors du pliage. Une fois la largeur de la fente correctement saisie (24 mm), vérifiez les autres paramètres pour vous assurer qu'ils sont cohérents avec cette mesure. Ce souci du détail est essentiel pour maintenir l'efficacité de la production et obtenir des résultats de haute qualité.

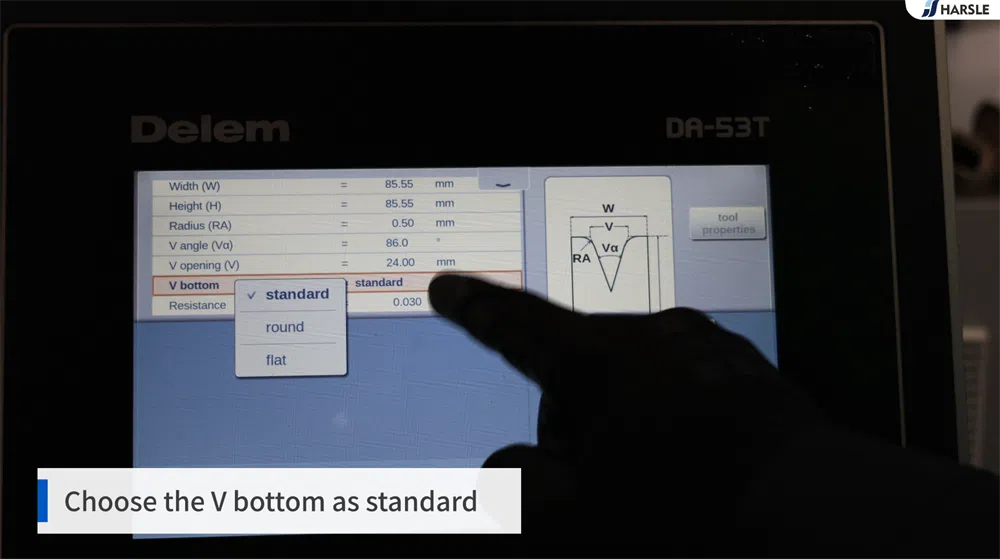

• Choisissez le fond en V comme standard

Choisissez l'option fond en V pour la matrice, car cette configuration est considérée comme la norme pour la plupart des presses plieuses. La conception à fond en V est privilégiée pour sa polyvalence et son efficacité à produire des pliages précis sur une grande variété de matériaux. Ce type de matrice permet une répartition uniforme de la force, garantissant un formage correct et constant du matériau. Lorsque vous choisissez cette option pour l'interface DELEM DA53T, veillez à sa compatibilité avec vos exigences de pliage spécifiques. En optant pour la configuration à fond en V, vous améliorez la fiabilité de vos opérations de pliage, contribuant ainsi à une efficacité accrue et à une meilleure qualité de vos résultats de production.

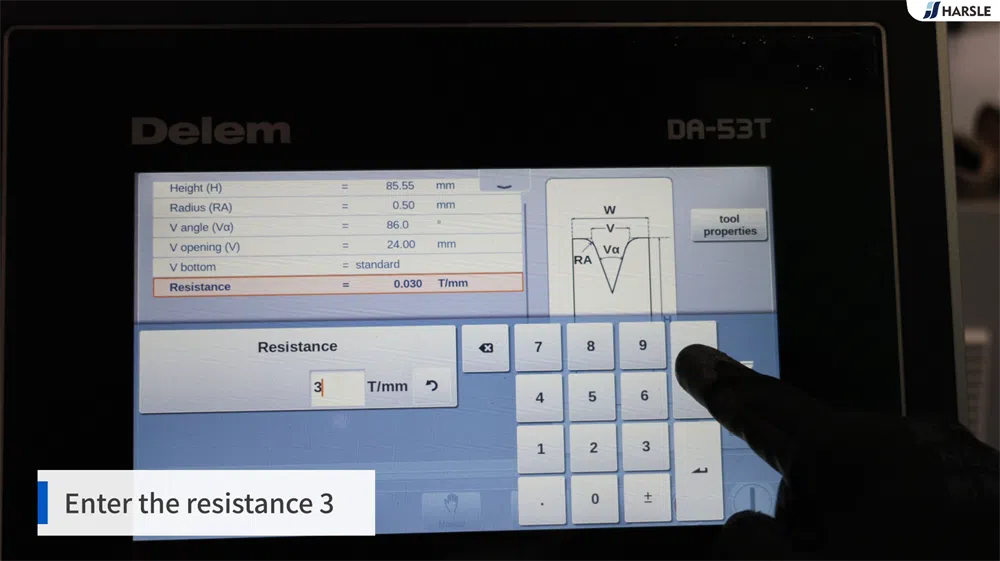

• Valeur de résistance d'entrée

Saisissez la valeur de résistance de la matrice et assurez-vous qu'elle est réglée sur 3. Ce paramètre est essentiel pour déterminer le comportement de la matrice sous pression pendant le pliage. La valeur de résistance influence directement la réponse du matériau à la force appliquée, affectant ainsi la précision et la qualité des pliages produits. Lors de la saisie de cette valeur dans le système DELEM DA53T, vérifiez sa précision afin d'éviter toute erreur susceptible de compromettre le pliage. Régler la résistance de la matrice sur 3 garantit une interaction optimale entre la matrice et le matériau, favorisant un pliage efficace et contribuant à la réussite globale de votre processus de fabrication. L'attention portée à ce détail contribuera à maintenir des normes élevées d'efficacité de production et de qualité des produits.

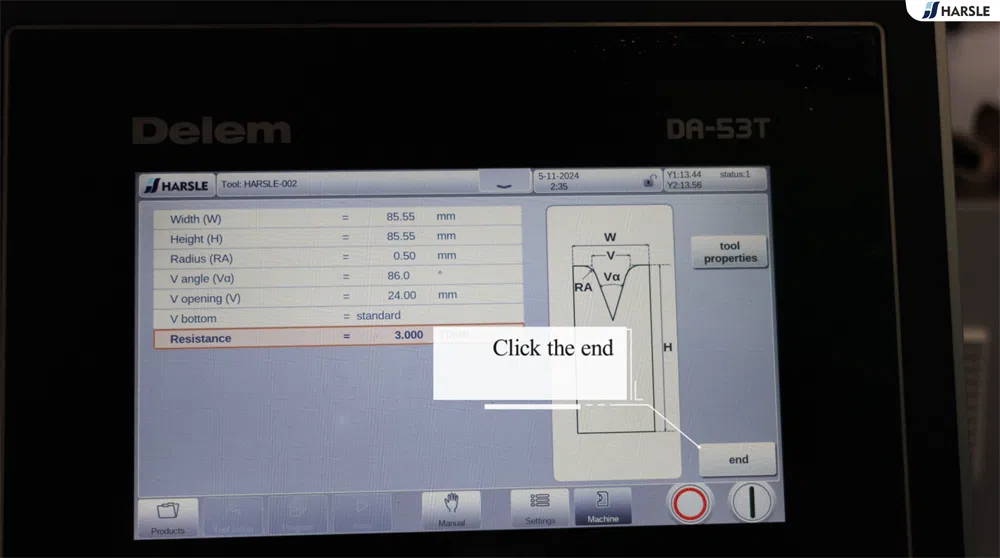

• Enregistrer et terminer

Une fois tous les paramètres de l'outil soigneusement saisis, finalisez la configuration en cliquant sur « Terminer » pour l'enregistrer. Cette étape est cruciale, car elle garantit que tous les paramètres spécifiques, tels que la largeur et l'angle de la rainure et la résistance de l'outil, sont stockés en toute sécurité dans le système DELEM DA53T. En enregistrant la configuration de l'outil, vous créez une référence fiable pour les opérations futures, minimisant ainsi les risques d'erreurs lors des pliages suivants. Avant de cliquer sur « Terminer », prenez le temps de vérifier chaque paramètre une dernière fois afin de confirmer son exactitude. Ce processus optimise non seulement votre flux de travail, mais améliore également l'efficacité et la qualité globales de vos tâches de production.

Finalisation de la configuration de votre outillage

Une fois les poinçons et les matrices configurés dans le contrôleur DELEM DA53T, la configuration de votre outillage est terminée. Vérifiez bien toutes les valeurs saisies pour éviter les erreurs lors du pliage. Un réglage correct de l'outillage est essentiel pour obtenir des pliages de haute qualité avec votre presse plieuse.

Une fois la configuration terminée, vous pouvez tester les moules nouvellement ajoutés en exécutant un test de pliage, en vous assurant que tout fonctionne comme prévu.

Conclusion

L'ajout de nouveaux moules au contrôleur DELEM DA53T est un processus simple qui exige une attention particulière aux détails. En suivant ce guide étape par étape, vous pourrez configurer rapidement et précisément de nouveaux poinçons et matrices, garantissant ainsi une configuration d'outillage fluide pour votre presse plieuse. Que vous configuriez l'outillage pour un nouveau projet ou adaptiez votre machine à une tâche spécifique, comprendre comment configurer efficacement les moules est essentiel pour optimiser les performances de la machine et produire des pliages de qualité.

L'intégration d'une configuration d'outillage appropriée à votre flux de travail améliore non seulement l'efficacité de vos opérations de presse plieuse, mais garantit également à votre équipe la production constante de pièces de haute précision. Suivez ce guide la prochaine fois que vous aurez besoin d'ajouter de nouveaux moules et vous maîtriserez parfaitement la configuration de vos outils de presse plieuse avec le contrôleur DELEM DA53T.
