Luttant pour maîtriser le Presse plieuse E21 NC Système ? Apprenez à utiliser et à optimiser votre machine en toute simplicité grâce à ce guide d'utilisation complet.

Ce guide vous guidera à travers les étapes essentielles de la configuration, de l'utilisation et de la maintenance de votre presse plieuse à commande numérique E21. De la configuration aux conseils pratiques d'utilisation, vous acquerrez les connaissances nécessaires pour optimiser l'efficacité de votre machine. Prêt à vous plonger dans les détails de l'utilisation de la presse plieuse à commande numérique E21 ? Découvrons maintenant les étapes de configuration détaillées.

Introduction du guide de l'utilisateur du système E21

Dans la métallurgie moderne, la presse plieuse est un équipement essentiel pour le pliage de tôles. Cet article propose un tutoriel détaillé sur le fonctionnement d'une presse plieuse à commande numérique, spécifiquement pour les machines équipées du système E21. Que vous soyez novice en matière de presses plieuses ou que vous ayez besoin de vous rafraîchir la mémoire, ce guide vous aidera à comprendre comment configurer, utiliser et calibrer votre machine pour des performances optimales.

Partie 1 Remplissez l'huile et les connexions des câbles

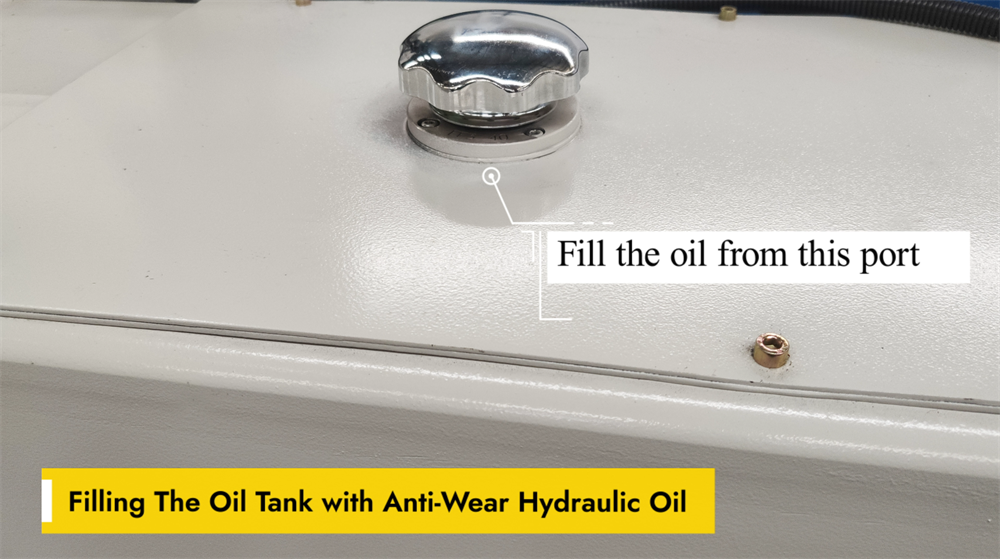

Remplir correctement le réservoir d'huile

Pour assurer le bon fonctionnement de la Presse plieuse E21 NC, il est indispensable de remplir le réservoir d'huile avec huile hydraulique anti-usureCe type d'huile améliore les performances de la machine en réduisant les frottements et en prévenant l'usure des composants hydrauliques. Lors du remplissage du réservoir, utilisez l'huile indiquée. orifice de remplissage d'huile, en s'assurant que le niveau d'huile est dans la plage recommandée. Évitez de trop remplir ou d'utiliser une huile de mauvaise qualité, car cela pourrait entraîner inefficacités ou dommages du systèmeVérifiez régulièrement le niveau d'huile et remplacez-le si nécessaire pour maintenir fonctionnalité optimale de la presse plieuse.

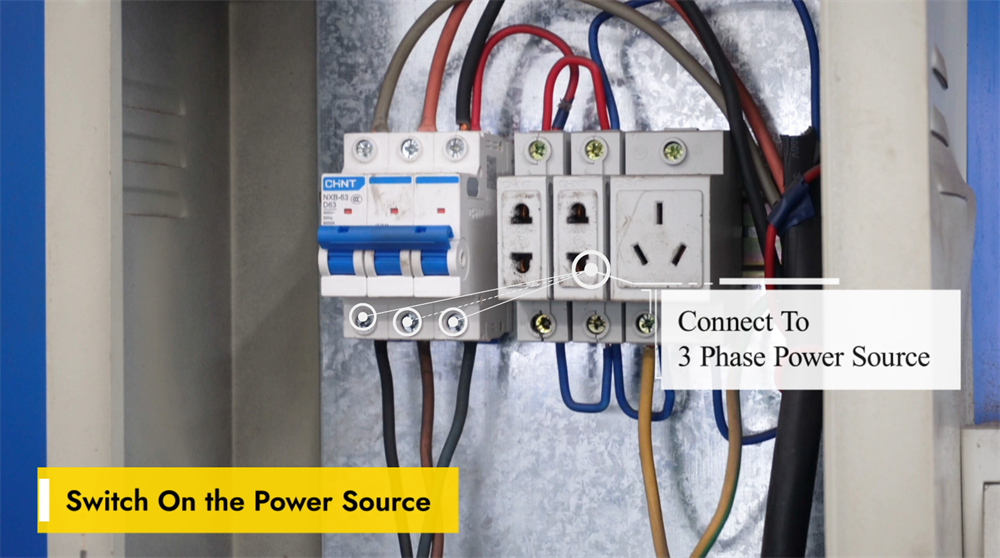

Connexion de la presse plieuse NC à l'alimentation

Avant d'utiliser le Presse plieuse à commande numérique, assurez-vous qu'il est correctement connecté à un source d'alimentation triphaséeCeci est essentiel pour des performances stables et pour éviter les pannes électriques. Vérifiez que la tension d'alimentation correspond aux spécifications de la machine. Faites appel à un électricien qualifié pour effectuer les branchements, en vous assurant que tout le câblage est solide et conforme aux normes de sécurité. Après le branchement, vérifiez la mise à la terre pour éviter tout risque électrique. Allumez l'interrupteur principal et vérifiez l'absence de messages d'erreur sur le panneau de commande. Si tout est correct, le système est prêt à fonctionner. Suivez toujours les instructions du fabricant pour une utilisation sûre et efficace.

Allumez la source d'alimentation

Avant d'utiliser le Presse plieuse E21 NCAssurez-vous que la machine est correctement connectée à une source d'alimentation stable. Vérifiez que la tension correspond aux exigences de la machine afin d'éviter tout problème électrique. Localisez le interrupteur d'alimentation principal, généralement situé sur le côté ou à l'arrière de la machine, et mettez-le en position « ON ». Attendez quelques secondes que le système s'initialise. Le panneau de commande devrait afficher les informations de démarrage, indiquant que le système est prêt à fonctionner. Si des codes d'erreur apparaissent, consultez le manuel d'utilisation pour le dépannage. Respectez toujours les protocoles de sécurité avant de procéder au pliage.

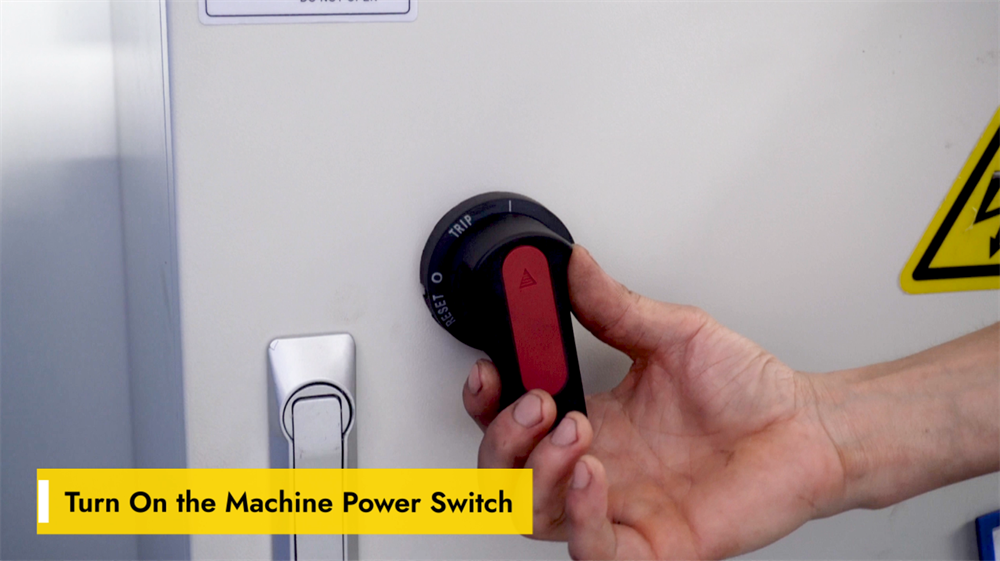

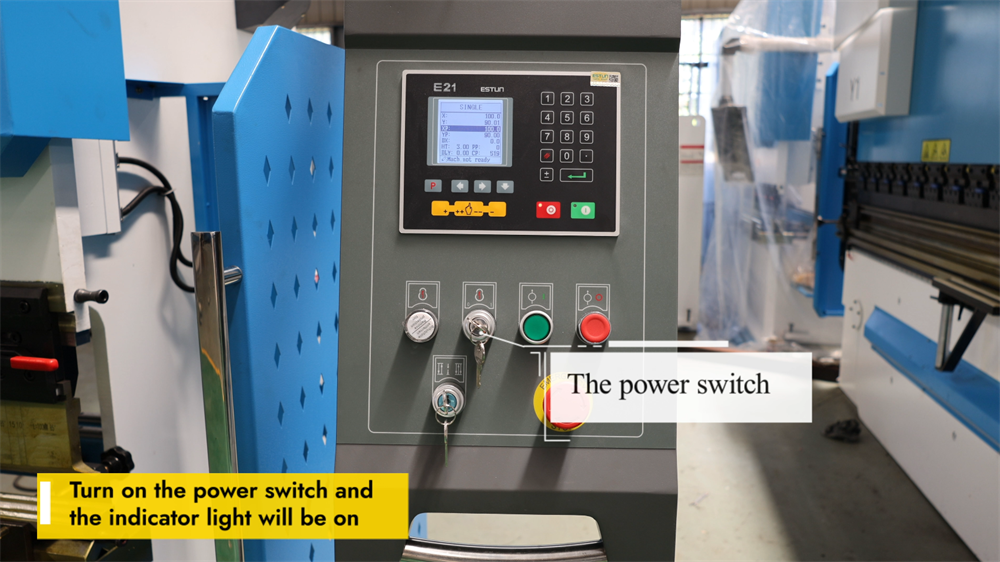

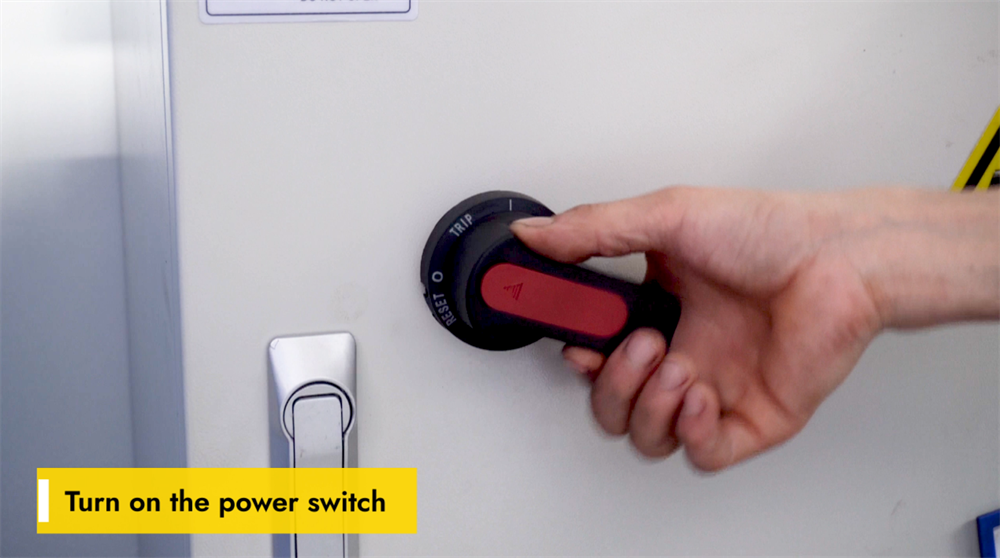

Allumez l'interrupteur d'alimentation de la machine

Avant d'utiliser le Presse plieuse E21 NC, assurez-vous que l'alimentation électrique est stable et répond à la tension requise. Localisez le interrupteur d'alimentation principal sur le panneau de commande de la machine ou dans l'armoire électrique. Tournez l'interrupteur sur la position « ON »et attendez que le système s'initialise. Vérifiez si l'écran du contrôleur s'allume et affiche l'interface de démarrage. Soyez attentif à tout bruit inhabituel provenant de la machine, qui pourrait indiquer un problème électrique. Si le système ne démarre pas correctement, vérifiez la source d'alimentation et le bouton d'arrêt d'urgence. Respectez toujours les consignes de sécurité et portez un équipement de protection approprié avant d'utiliser la machine.

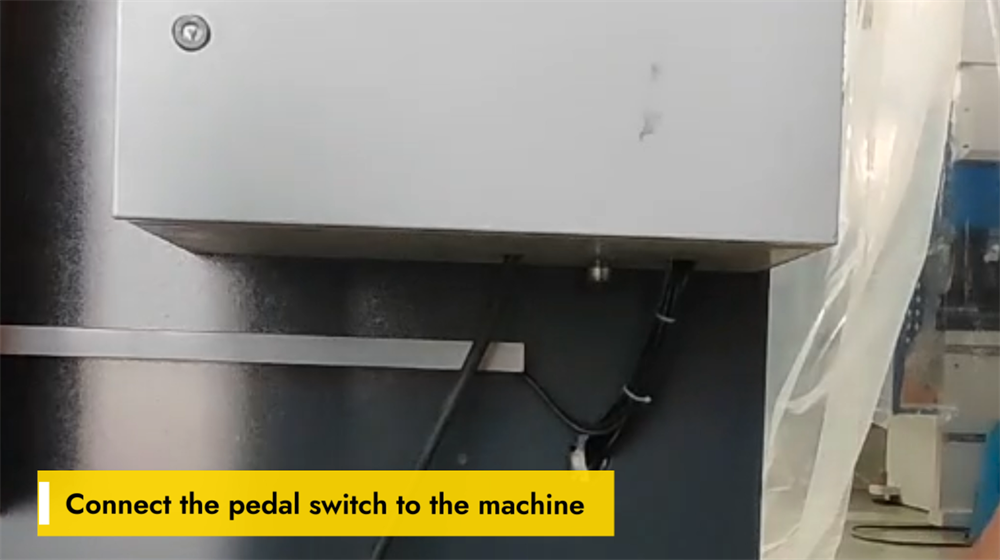

Connexion du commutateur à pédale

Pour assurer le bon fonctionnement du Presse plieuse E21 NCL'interrupteur à pédale doit être correctement connecté à la machine. Commencez par repérer le port de connexion de la pédale sur le panneau de commande ou le socle de la machine. Alignez le connecteur de l'interrupteur à pédale avec le port et insérez-le fermement jusqu'à ce qu'il s'enclenche. Assurez-vous que la connexion est bien serrée afin d'éviter toute déconnexion accidentelle pendant le fonctionnement. Une fois connectée, testez la pédale en appuyant légèrement dessus pour vérifier sa réactivité. Si la machine ne réagit pas, vérifiez l'absence de connexions desserrées ou de problèmes d'alimentation. Une pédale correctement connectée améliore la sécurité et le contrôle lors des opérations de pliage.

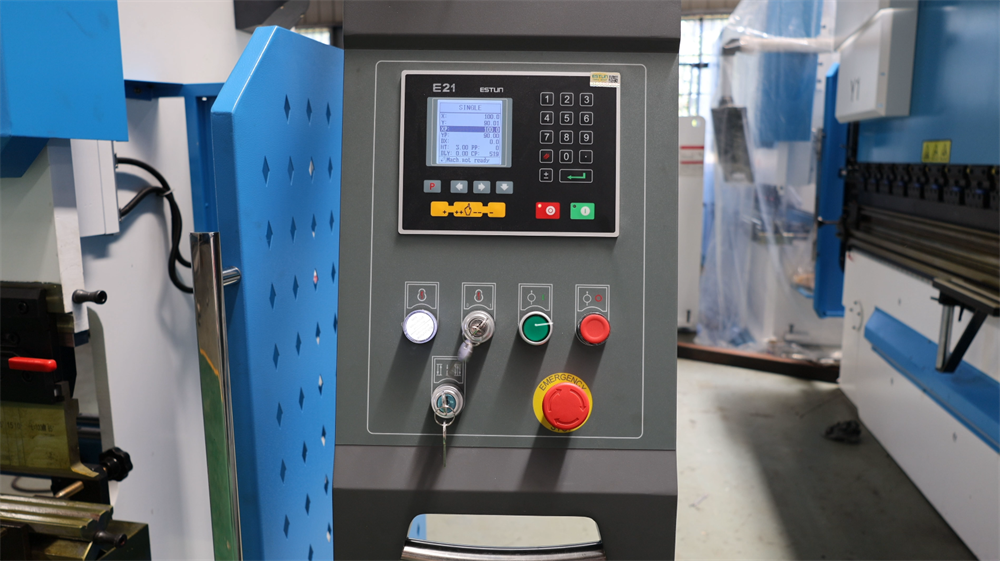

Mise sous tension de la presse plieuse E21

Pour commencer à utiliser le Presse plieuse E21 NC, tout d'abord, localisez le interrupteur d'alimentation principal sur le panneau de commande de la machine. Assurez-vous que la machine est correctement connectée à une source d'alimentation stable. Ensuite, placez l'interrupteur sur la position "SUR" Position. Des voyants lumineux ou un écran d'affichage devraient s'allumer, confirmant que la machine est sous tension. Attendez quelques secondes que le système s'initialise avant de poursuivre toute opération. Si la machine ne s'allume pas, vérifiez l'alimentation, le bouton d'arrêt d'urgence et les disjoncteurs pour vous assurer que tout fonctionne correctement. Respectez toujours les consignes de sécurité lors de la manipulation de composants électriques.

Mise sous tension de la presse plieuse E21

Pour commencer à utiliser le Presse plieuse E21 NC, localisez d'abord le interrupteur d'alimentation sur le panneau de commande de la machine. Tournez l'interrupteur sur "SUR" position, et le voyant lumineux Le voyant s'allume, confirmant que le système est sous tension. Cette étape permet de s'assurer que tous les composants électriques sont correctement activés et prêts à fonctionner. Si le voyant ne s'allume pas, vérifiez l'alimentation et les connexions pour vous assurer que tout fonctionne correctement. Une fois sous tension, la presse plieuse est prête pour la configuration, notamment la sélection des paramètres de pliage et le réglage de l'outillage pour des opérations de pliage de métal précises. Respectez toujours les consignes de sécurité avant de commencer.

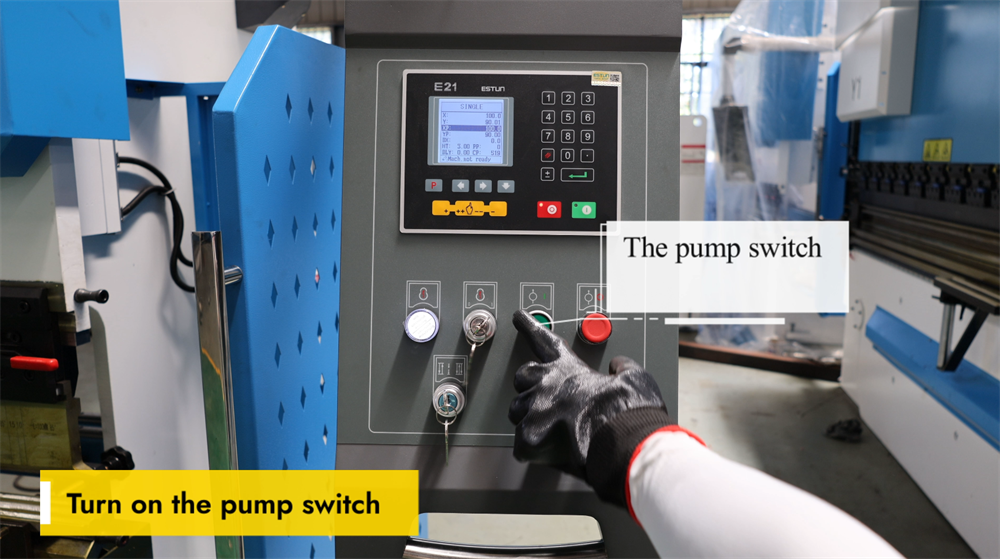

Allumez correctement l'interrupteur de la pompe

Avant d'utiliser le Presse plieuse E21 NC, assurez-vous que la machine est correctement connectée à l'alimentation électrique. Localisez le interrupteur de pompe sur le panneau de commande et activez le système hydraulique. Vous devriez entendre un bourdonnement régulier, indiquant que la pompe fonctionne correctement. Vérifiez niveau d'huile hydraulique et vérifiez l'absence de fuites ou de bruits anormaux. Si le système ne démarre pas correctement, inspectez les connexions électriques et le bouton d'arrêt d'urgence. Une pompe correctement activée garantit pression stable et opérations de pliage en douceur, évitant ainsi les erreurs lors du pliage. Respectez toujours les consignes de sécurité lors de la manipulation de la machine.

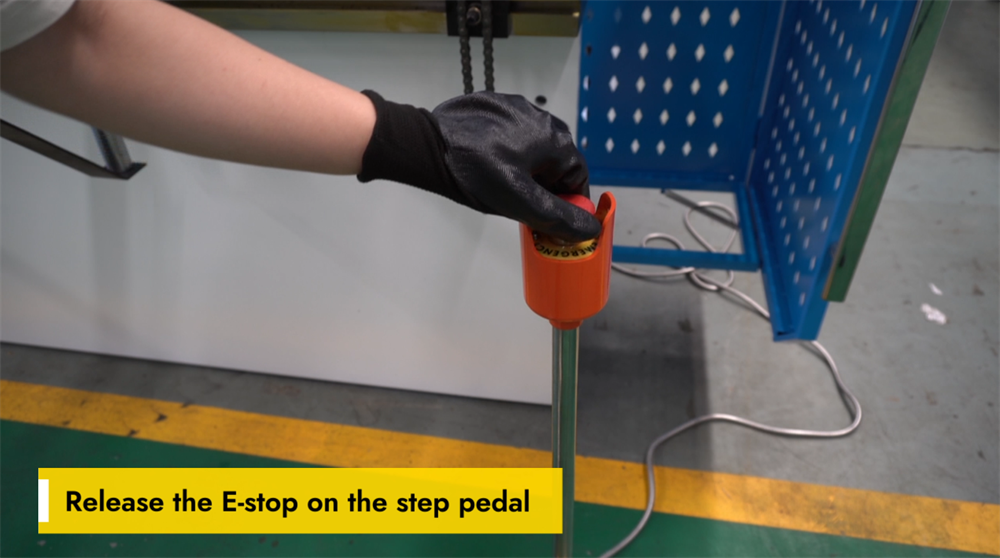

Relâcher l'arrêt d'urgence sur la pédale

Pour reprendre le fonctionnement normal du Presse plieuse E21 NC, vous devez d'abord libérer le arrêt d'urgence (E-stop) Appuyez sur la pédale. L'arrêt d'urgence est un dispositif de sécurité essentiel qui arrête immédiatement les fonctions de la machine afin d'éviter les accidents. Pour le désactiver, appuyez fermement sur le bouton d'arrêt d'urgence ou tournez-le dans le sens inverse des aiguilles d'une montre (selon le modèle) jusqu'à ce qu'il revienne à sa position initiale. Une fois relâché, vérifiez le panneau de commande pour confirmer que le système est réinitialisé. Assurez-vous toujours que la pédale est en position stable avant de continuer à utiliser la machine. Manipulation correcte de la Arrêt d'urgence améliore la sécurité et assure des opérations de pliage en douceur.

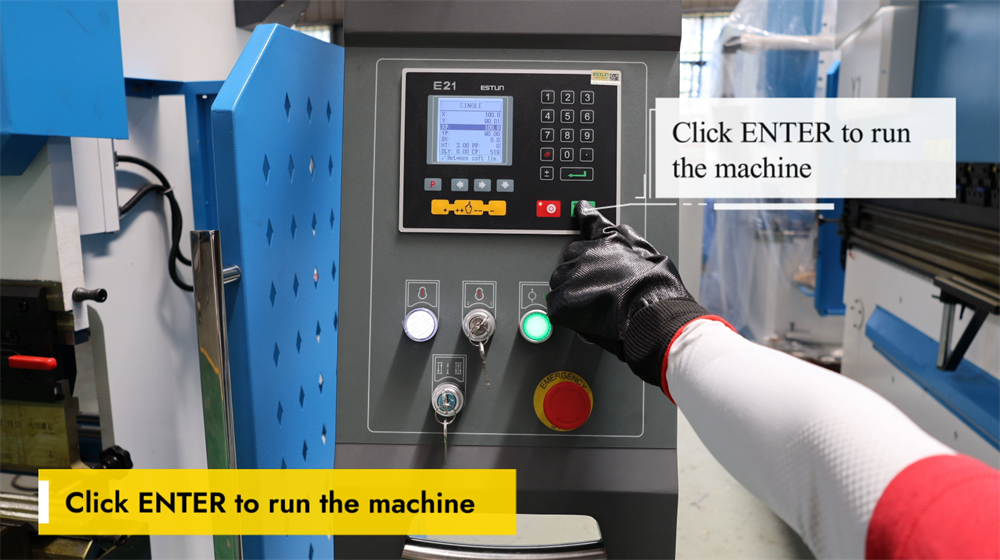

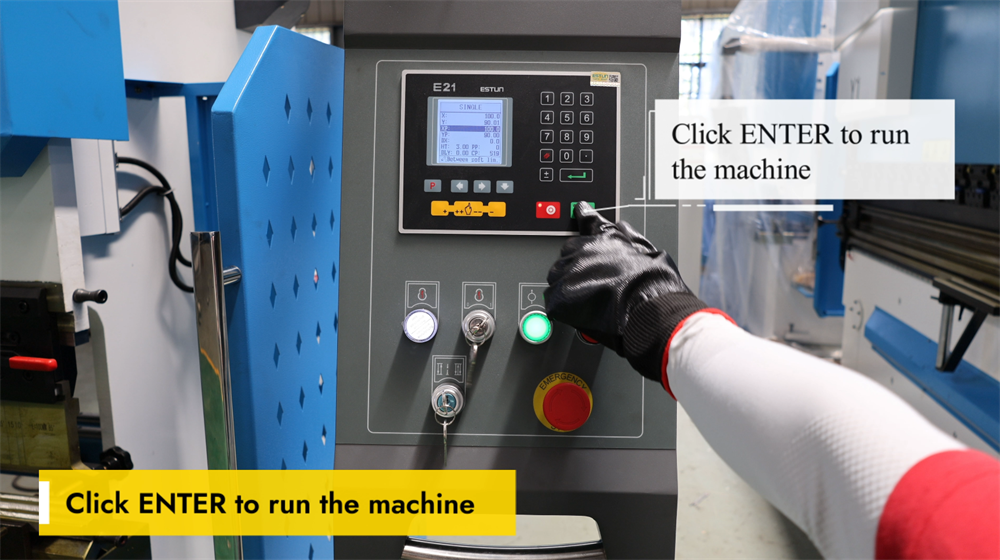

Appuyez sur ENTRÉE pour démarrer la machine

En appuyant sur le ENTRER la clé est l'étape finale pour initier le Presse plieuse E21 NC et commencer l'opération de pliage. Une fois tous les paramètres définis, tels que angle de pliage, épaisseur du matériau et position de la butée arrière, sont correctement réglés, appuyez simplement sur ENTRER pour confirmer et exécuter le programme. Le système guidera ensuite le vérin pour effectuer un pliage précis selon les valeurs prédéfinies. Assurez-vous toujours que la pièce est correctement positionnée et que toutes les précautions de sécurité sont en place avant d'activer la machine. Cette action simple mais cruciale garantit un fonctionnement efficace, pliage précis du métal, optimisant à la fois la productivité et la qualité dans fabrication de tôles.

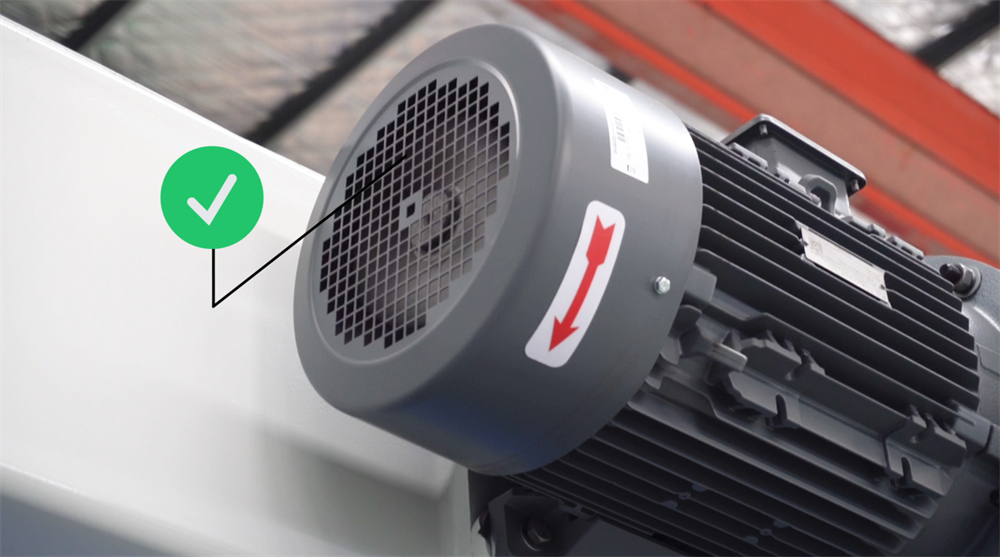

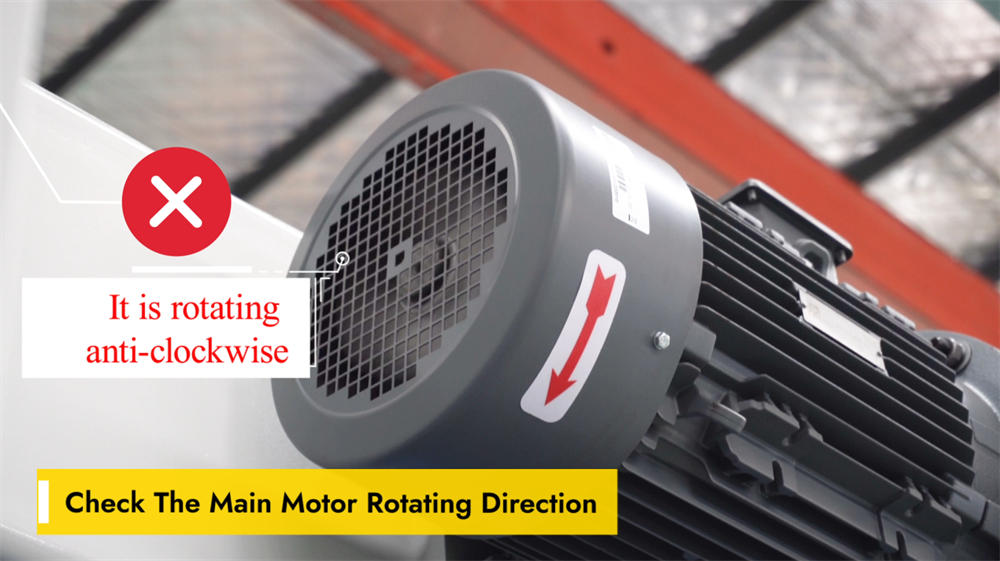

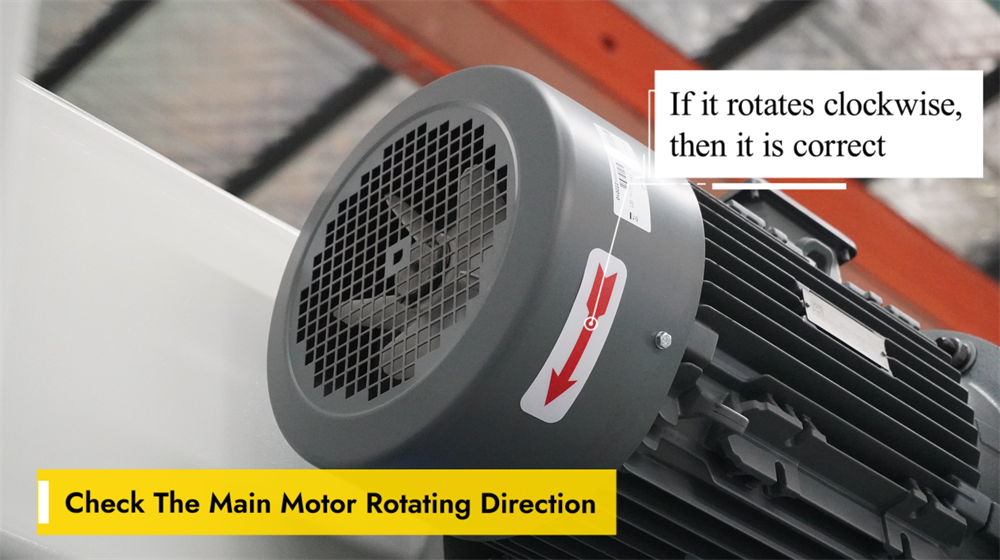

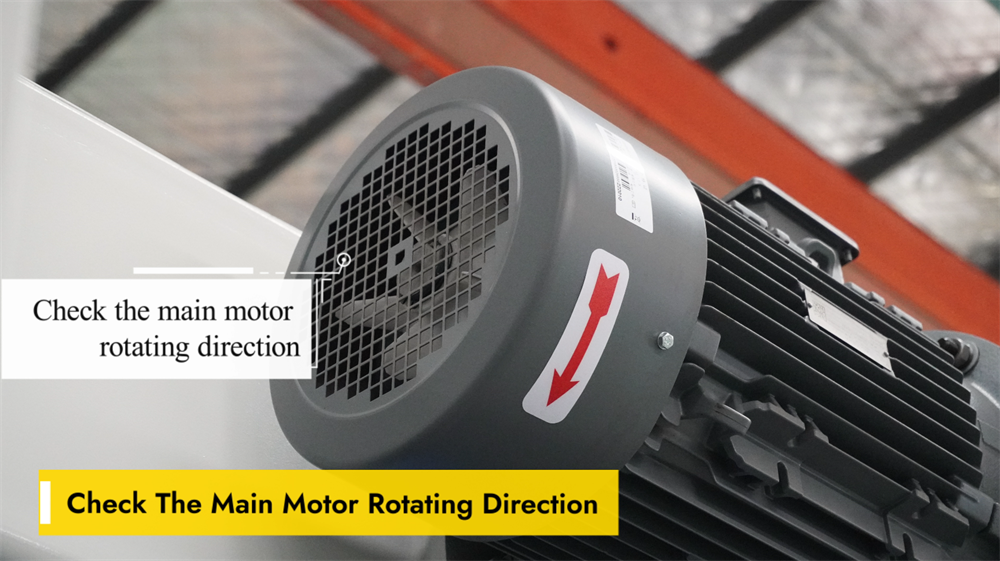

Vérifiez tVérifier la rotation du moteur principal

Avant d'utiliser le Presse plieuse E21 NC, il est crucial de vérifier la sens de rotation du moteur principal Pour garantir le bon fonctionnement de la machine. Une rotation incorrecte peut entraîner des dysfonctionnements, voire des dommages au système. Pour vérifier, mettez le moteur sous tension et observez son mouvement. Si la rotation est incorrecte, échanger deux lignes électriques pour ajuster l'ordre des phases. Vérifiez toujours le bon fonctionnement du moteur avant de commencer les opérations. Inspecter régulièrement le sens de rotation du moteur permet d'éviter une usure inutile et de garantir précision de pliage constante et longévité de la machine.

La rotation dans le sens des aiguilles d'une montre indique la précision

Lors de l'utilisation de la presse plieuse à commande numérique E21, il est crucial de s'assurer que le sens de rotation du bouton de réglage ou du moteur est correct. S'il tourne dans le sens des aiguilles d'une montre, cela indique généralement que le mouvement fonctionne correctement, garantissant un positionnement précis et une précision de pliage constante. dans le sens inverse des aiguilles d'une montre La rotation peut signaler un réglage incorrect, pouvant entraîner des erreurs d'angle de pliage ou un désalignement. Vérifiez toujours le sens de rotation avant toute opération de pliage afin d'éviter tout problème. Un réglage et un étalonnage corrects de la machine contribuent à maintenir l'efficacité, à prolonger la durée de vie des outils et à améliorer la qualité globale de la production en métallurgie.

Explication de la rotation dans le sens inverse des aiguilles d'une montre

Si la rotation est antihoraire, le mouvement suit une direction opposée à celle des aiguilles d'une horloge. Dans les systèmes mécaniques, la rotation antihoraire indique souvent un mouvement inverse ou une exigence fonctionnelle spécifique, comme le desserrage d'une fixation ou l'engagement d'un mécanisme d'engrenage particulier. Dans les presses plieuses et autres machines industrielles, le sens de rotation du moteur ou de l'axe affecte les performances, la précision et la sécurité. Une rotation correcte prévient les pannes mécaniques et optimise l'efficacité. Les opérateurs doivent vérifier le sens de rotation lors de la configuration afin d'éviter tout problème opérationnel. En cas de rotation antihoraire inattendue, il est crucial de vérifier le câblage du moteur et les paramètres système.

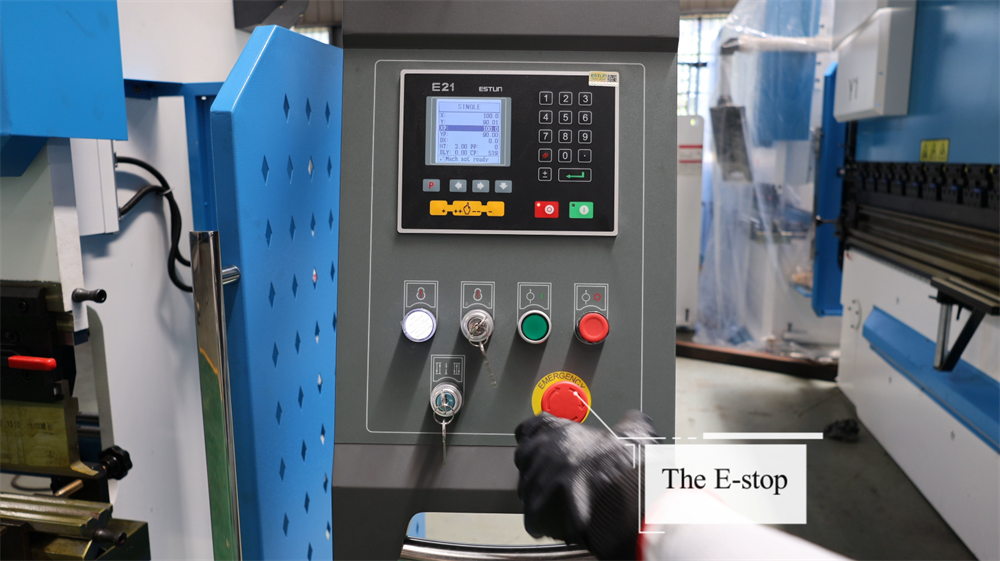

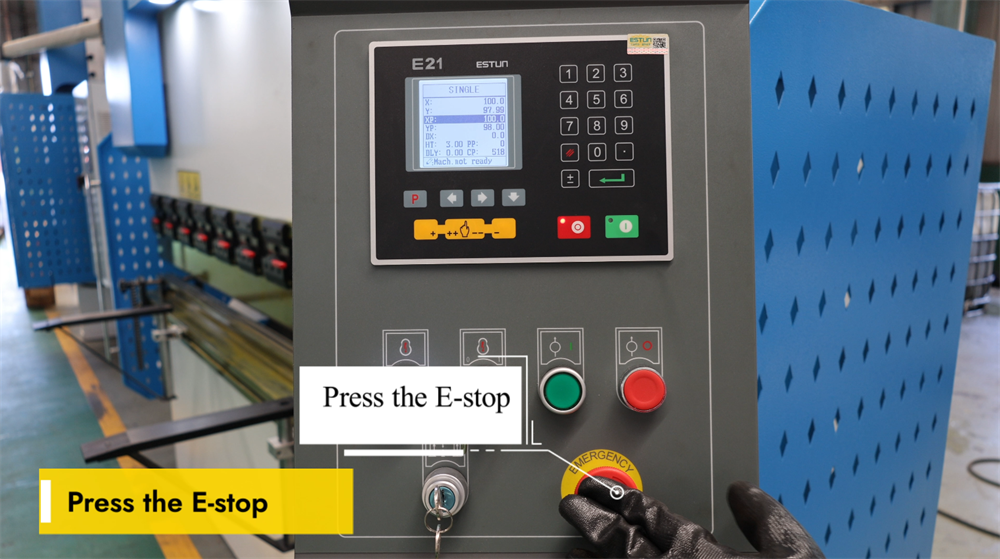

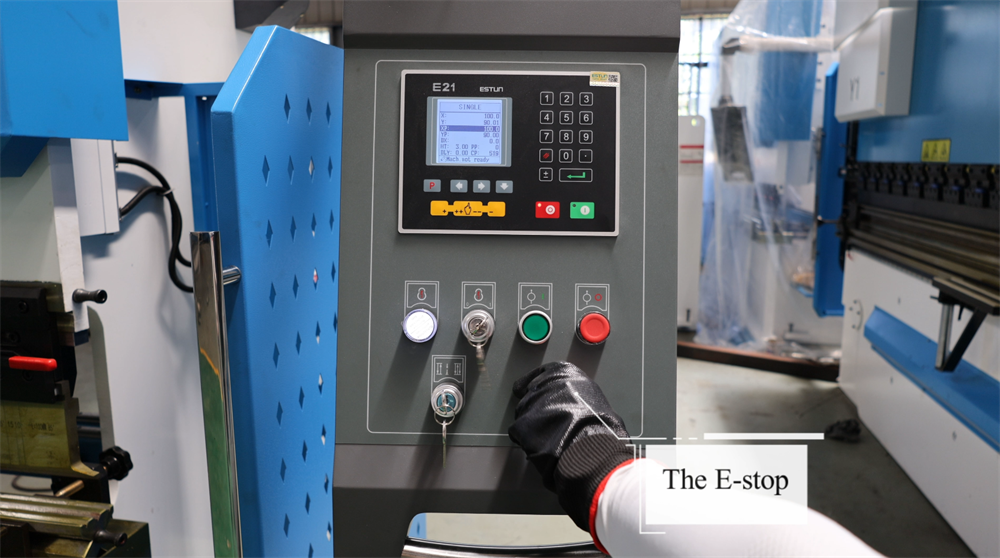

Appuyez sur l'arrêt d'urgence

En cas de dysfonctionnement ou de risque de sécurité lors de l'utilisation de l'appareil Presse plieuse E21 NC, immédiatement appuyez sur le bouton d'arrêt d'urgenceCette action coupera instantanément l'alimentation de la machine, empêchant tout mouvement ultérieur et garantissant la sécurité de l'opérateur. Assurez-vous toujours que arrêt d'urgence Le bouton est facilement accessible avant toute opération de pliage. Inspectez-le régulièrement pour vous assurer qu'il est fonctionnel et exempt d'obstructions. Après avoir actionné l'arrêt d'urgence, identifiez et résolvez le problème avant de redémarrer la machine. Une utilisation correcte de ce dispositif de sécurité minimise les risques et améliore la sécurité au travail.

Échanger les deux connexions de fils

Lors de l'utilisation du Presse plieuse E21 NCUn câblage incorrect peut entraîner des dysfonctionnements dans le sens de déplacement ou les réponses du système. Si la butée arrière ou le coulisseau de la machine se déplace dans le mauvais sens, une solution simple consiste à échanger les deux connexions de fils sur le moteur ou le panneau de commande. Ce réglage inverse l'ordre des phases du moteur, garantissant ainsi son bon fonctionnement. Avant toute modification, couper le courant Vérifiez le schéma de câblage pour éviter tout risque électrique. Après avoir interverti les fils, redémarrez la machine et testez son fonctionnement pour confirmer son bon fonctionnement. Cette solution rapide permet de maintenir l'efficacité et d'éviter les temps d'arrêt inutiles.

Partie 2 Démarrage de la machine

Mise sous tension de la presse plieuse E21 NC

Avant d'utiliser le Presse plieuse E21 NC, assurez-vous que la machine est correctement connectée à une source d'alimentation stable. Localisez le interrupteur d'alimentation principal sur le panneau électrique, généralement situé sur le côté ou à l'arrière de la machine. Tournez l'interrupteur sur la position "SUR" Positionnez le curseur et attendez que le système s'initialise. Le panneau de commande devrait afficher les informations de démarrage, indiquant que le système est prêt à l'emploi. Vérifiez l'absence de messages d'erreur ou d'avertissements à l'écran. Si tout semble normal, procédez à la sélection de vos paramètres de cintrage. Suivez toujours les instructions. consignes de sécurité lors de la manipulation de composants électriques pour éviter les dangers potentiels.

Mise sous tension de la presse plieuse E21

Pour commencer à utiliser le Presse plieuse E21 NC, localisez d'abord le interrupteur d'alimentation principal sur le panneau de commande. Tournez l'interrupteur sur "SUR" position, et vous verrez le le voyant lumineux s'allume, signalant que la machine est alimentée. Assurez-vous que l'alimentation est stable et correctement configurée pour éviter les erreurs système. Une fois sous tension, laissez le système s'initialiser quelques secondes. Vérifiez Écran du contrôleur E21 pour vérifier que l'écran d'accueil par défaut s'affiche. Si des messages d'avertissement apparaissent, corrigez le problème avant de continuer. Une mise sous tension correcte est essentielle pour un fonctionnement sûr et efficace.

Démarrer correctement la pompe à huile

Pour commencer à utiliser le Presse plieuse E21 NC, la première étape consiste à démarrer le pompe à huileAssurez-vous que l'alimentation électrique est stable et que la machine est correctement connectée. Appuyez sur le bouton bouton de démarrage de la pompe à huile Appuyez sur le panneau de commande pour activer le système hydraulique. Un bourdonnement régulier doit être entendu, indiquant que la pompe fonctionne correctement. Vérifiez l'absence de bruits ou de vibrations inhabituels. Laissez la pompe faire circuler l'huile uniformément avant de continuer à utiliser la machine. Un démarrage correct de la pompe à huile garantit pression stable, performances de pliage en douceur et fiabilité de la machine à long terme.

Relâchement de l'interrupteur d'arrêt d'urgence

Avant d'utiliser le Presse plieuse E21 NC, assurer la interrupteur d'arrêt d'urgence est correctement relâché. Cet interrupteur est un dispositif de sécurité essentiel conçu pour arrêter immédiatement la machine en cas d'urgence. Pour le relâcher, tournez l'interrupteur dans le sens horaire jusqu'à ce qu'il ressorte, indiquant que le système est réactivé. Après avoir relâché l'interrupteur, vérifiez si le panneau de commande affiche des messages d'erreur et réinitialisez le système si nécessaire. Vérifiez toujours que la machine est en état de marche et prête à fonctionner avant de poursuivre les opérations. Manipulation correcte de l'interrupteur. interrupteur d'arrêt d'urgence assure la sécurité et évite les temps d'arrêt inutiles.

Relâcher l'arrêt d'urgence sur la pédale

Pour reprendre l'exploitation du Presse plieuse E21 NC, vous devez relâcher l'arrêt d'urgence (E-stop) sur la pédale. Tout d’abord, vérifiez si le bouton d'arrêt d'urgence est engagé ; si c'est le cas, tournez-le dans le sens horaire pour le réinitialiser. Ensuite, assurez-vous que la pédale est dans la bonne position et exempt d'obstructions. Appuyez légèrement sur la pédale pour vérifier que le système réagit correctement. Si la machine ne démarre pas, vérifiez tous les verrouillages de sécurité et réinitialisez le contrôleur. Le relâchement correct de l'arrêt d'urgence garantit un fonctionnement fluide et évite les temps d'arrêt inutiles pendant les processus de pliage.

Fonctionnement de la presse plieuse : touche ENTRÉE

En appuyant sur le ENTRER la clé active le Presse plieuse E21 NC, initiant le processus de pliage. Avant de presser ENTRERAssurez-vous que tous les paramètres, tels que l'angle de pliage, la position de la butée arrière et les réglages de pression, sont correctement programmés. Une fois confirmé, appuyez sur ENTRER Indique à la machine d'exécuter la séquence de pliage. Les opérateurs doivent surveiller le processus pour garantir le bon fonctionnement et maintenir la précision. Des mesures de sécurité, telles que le maintien des mains à l'écart des pièces mobiles et le port d'équipements de protection, sont essentielles. Une utilisation correcte de la ENTRER La fonction améliore l'efficacité, réduit les erreurs et garantit une précision de pliage constante dans la fabrication des métaux.

Partie 3 Démonstration des modes

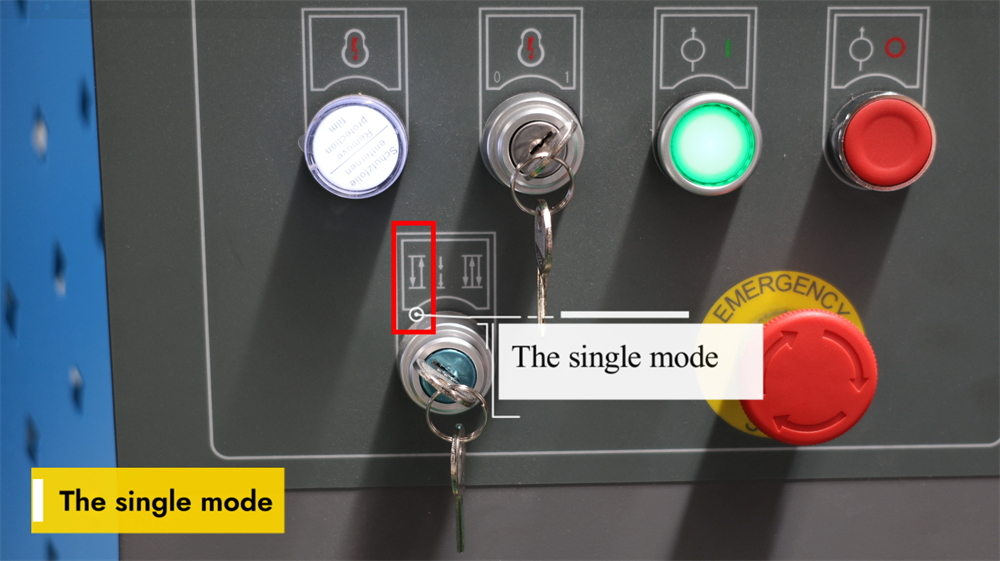

Comprendre le mode unique sur E21

Le mode unique dans le Presse plieuse E21 NC permet aux opérateurs de traiter manuellement chaque étape de pliage. Ce mode est idéal pour production en petites séries et tâches de pliage personnalisées, offrant flexibilité et contrôle précis de chaque opération. Les utilisateurs peuvent définir angles de pliage, positions de butée arrière et limites de course avant d'exécuter chaque étape séparément. Le système garantit des performances précises tout en permettant des ajustements en temps réel. Le mode unique est particulièrement utile pour développement de prototypes et projets ponctuels, garantissant une haute précision sans programmation complexe. La maîtrise de ce mode peut améliorer l'efficacité et minimiser les erreurs. pliage de tôles opérations.

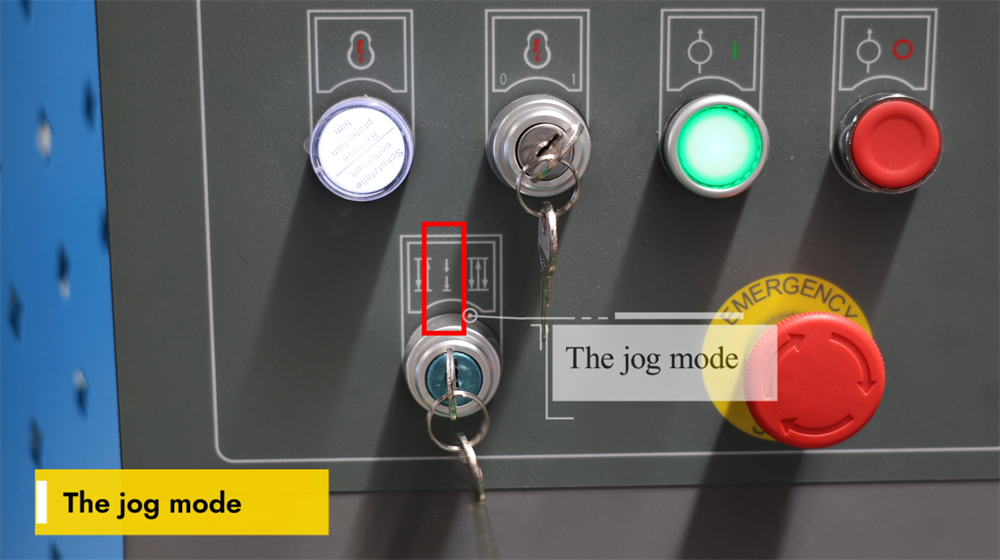

Comprendre le mode Jog dans E21

Le Mode jogging dans le Presse plieuse E21 NC Permet aux opérateurs de contrôler manuellement le mouvement du vérin pour un positionnement précis. Ce mode est utile pour configurer l'outillage, tester les angles de pliage et garantir la précision avant toute opération. En appuyant sur le bouton de déplacement, le vérin se déplace progressivement, offrant ainsi à l'opérateur un contrôle total sur la profondeur et l'alignement du pliage. Ce mode est particulièrement utile pour les réglages fins, réduisant les erreurs et améliorant l'efficacité du travail. Les opérateurs doivent utiliser le mode de déplacement avec précaution pour éviter tout réglage excessif. La maîtrise de cette fonction améliore la précision de la machine et garantit des résultats de pliage constants, ce qui en fait une fonctionnalité essentielle pour le réglage et l'étalonnage.

Comprendre le mode continu

Le mode continu dans le Presse plieuse E21 NC Permet des opérations de pliage ininterrompues, augmentant ainsi l'efficacité de la production en série. Lorsqu'elle est activée, la machine effectue automatiquement les cycles de pliage sans que l'opérateur ait à redémarrer à chaque fois. Ce mode est idéal pour l'usinage de tôles en grande série, réduisant les temps d'arrêt et améliorant la productivité. Les opérateurs doivent s'assurer du bon alignement des outils et du bon positionnement du matériau avant d'activer le mode continu afin de maintenir la précision et la régularité. De plus, une surveillance régulière est essentielle pour éviter les défauts d'alignement ou les erreurs. En utilisant efficacement le mode continu, les fabricants peuvent atteindre des résultats. cycles de production plus rapides et qualité de pliage constante, optimisant les performances opérationnelles globales.

Partie 4 Fonctionnement du système

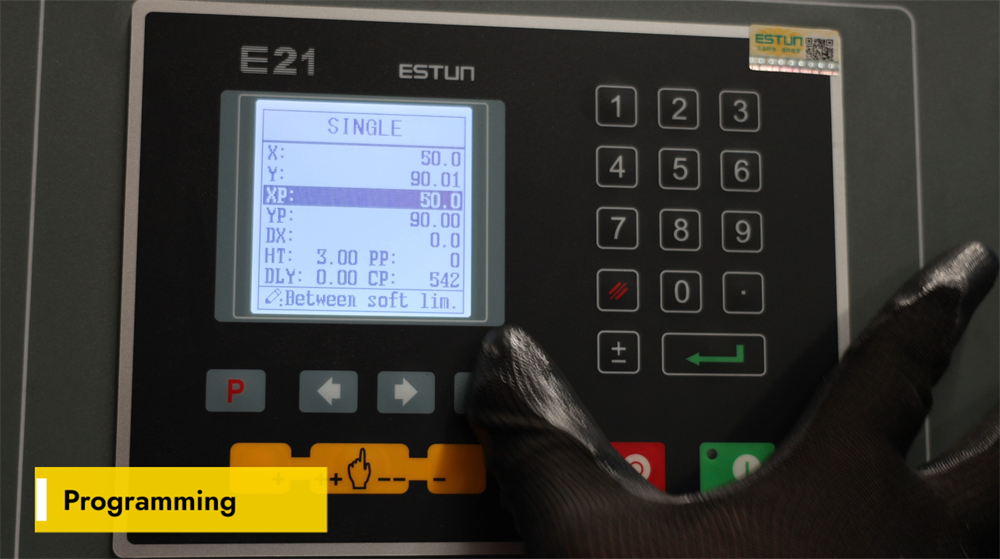

Guide de programmation de la presse plieuse NC E21

Le Presse plieuse E21 NC offre une interface de programmation simple et performante pour un pliage efficace des métaux. Les utilisateurs peuvent définir les angles de pliage, les positions de la butée arrière et les séquences d'étapes via le panneau de commande numérique. Le système prend en charge programmation en plusieurs étapes, permettant aux opérateurs de mémoriser plusieurs étapes de pliage pour des projets complexes. Pour optimiser les performances, assurez-vous d'une saisie précise des matériaux, d'une sélection d'outils appropriée et d'un étalonnage régulier du système. Contrôleur E21 offre une expérience conviviale, ce qui le rend idéal pour fabrication de métaux à petite et moyenne échelle. En maîtrisant Programmation CN E21, les utilisateurs peuvent augmenter la productivité et la précision du pliage, réduisant ainsi les erreurs et le gaspillage de matériaux.

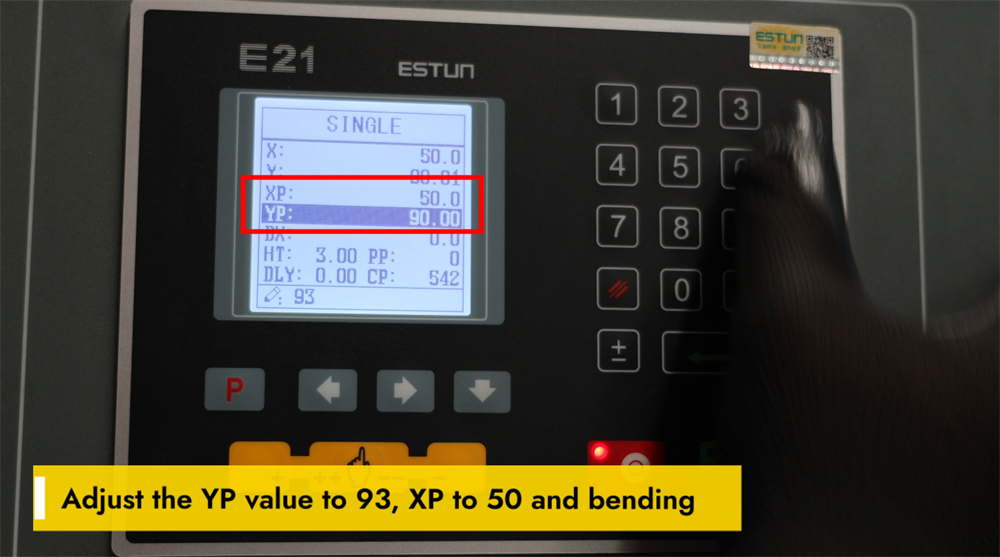

Réglez YP à 93, XP à 50 pour la flexion

Pour obtenir des résultats de pliage précis avec le Presse plieuse E21 NC, il est essentiel d'ajuster le Valeurs YP et XP correctement. Réglez le Valeur YP à 93 pour assurer un positionnement précis du vérin, ce qui affecte directement la profondeur et la régularité du pliage. Réglez le Valeur XP à 50 Optimiser la position de la butée arrière pour un alignement précis du matériau. Un calibrage correct de ces paramètres améliore la précision du pliage, réduit le gaspillage de matériau et optimise l'efficacité globale. Une vérification et un réglage réguliers de ces paramètres peuvent améliorer considérablement les performances de la machine, garantissant des pliages de haute qualité avec un minimum d'erreurs lors de la fabrication de tôles.

Correction d'un coude à 93 degrés

Si l'angle de courbure est 93 degrés au lieu de l'attendu 90 degrésDes ajustements sont nécessaires pour améliorer la précision. Ce problème survient souvent en raison d'un retour élastique du matériau, d'un mauvais choix de poinçon et de matrice, ou d'un réglage de pression insuffisant. Pour y remédier, vous pouvez : augmenter le tonnage, utiliser un ouverture en V plus serrée, ou postuler techniques de flexion excessive pour compenser le retour élastique. De plus, vérifier positionnement de la butée arrière et étalonnage de la presse plieuse peut aider à atteindre l'angle précis de 90 degrés. Inspecter régulièrement épaisseur du matériau et paramètres de pliage Assure la régularité et minimise les erreurs de production. Des réglages appropriés amélioreront la précision du pliage et l'efficacité globale.

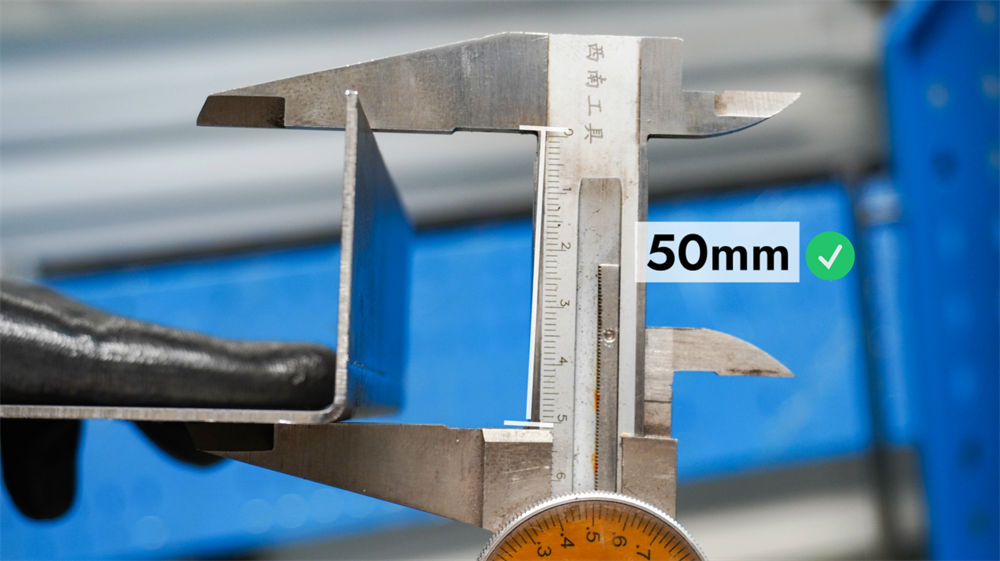

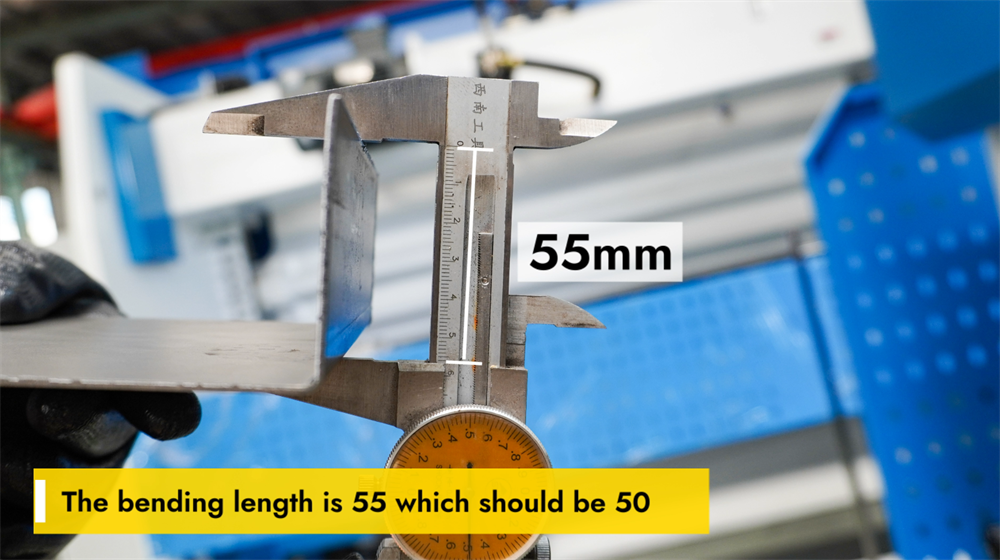

Réglage de la précision de la longueur de pliage

La longueur de pliage actuelle est 55 mm, mais la valeur souhaitée doit être 50 mmPour obtenir un pliage précis, vérifiez le Paramètres du contrôleur NC E21 et assurer la position de la butée arrière est correctement calibré. Ajustez les paramètres de pliage dans le système de contrôle et vérifiez alignement des poinçons et des matrices Pour minimiser les écarts. Si nécessaire, ajustez le positionnement du matériau et effectuez des essais de pliage pour confirmer la précision. Un entretien régulier de la butée arrière et du système hydraulique contribue également à la constance des résultats. Un réglage correct garantit un pliage précis, réduisant ainsi le gaspillage de matériau et améliorant l'efficacité de la production.

Partie 5 Étalonnage

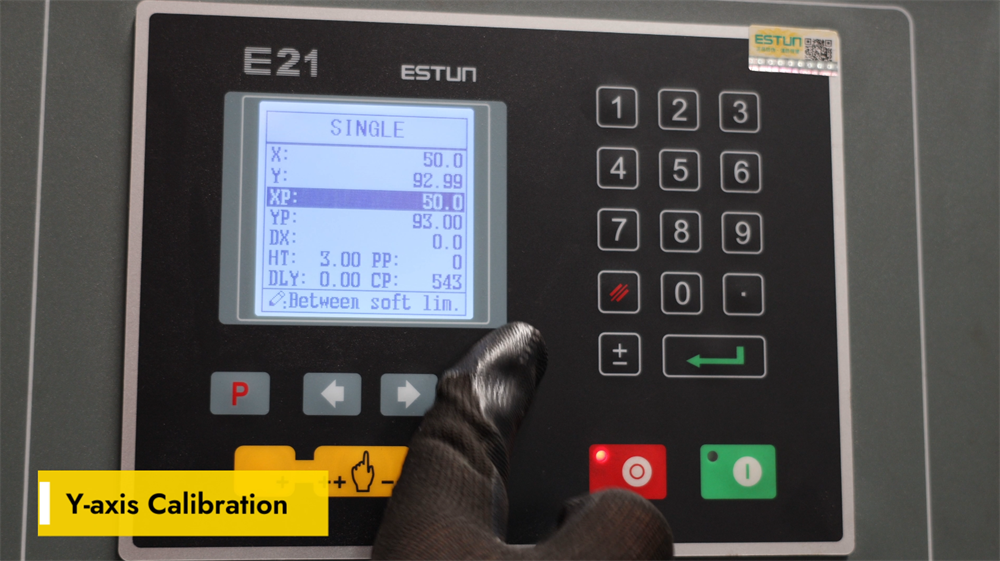

Étalonnage de l'axe Y pour E21

Calibrage de l'axe Y sur le Presse plieuse E21 NC Assure une profondeur de pliage précise et une régularité dans la fabrication métallique. Un calibrage correct aligne le mouvement du vérin sur les paramètres de pliage programmés, évitant ainsi les écarts et le gaspillage de matière. Pour calibrer, accédez à Contrôleur E21, accédez au Paramètres de l'axe Yet saisissez les valeurs de référence correctes en fonction de l'outillage et de l'épaisseur du matériau. Effectuez des pliages d'essai et mesurez les résultats pour affiner les réglages. Un étalonnage régulier maintient la précision et prolonge la durée de vie de l'outil, garantissant ainsi des pliages de haute qualité. Suivez toujours les instructions du fabricant pour obtenir des performances optimales et éviter les problèmes de désalignement. opérations de presse plieuse.

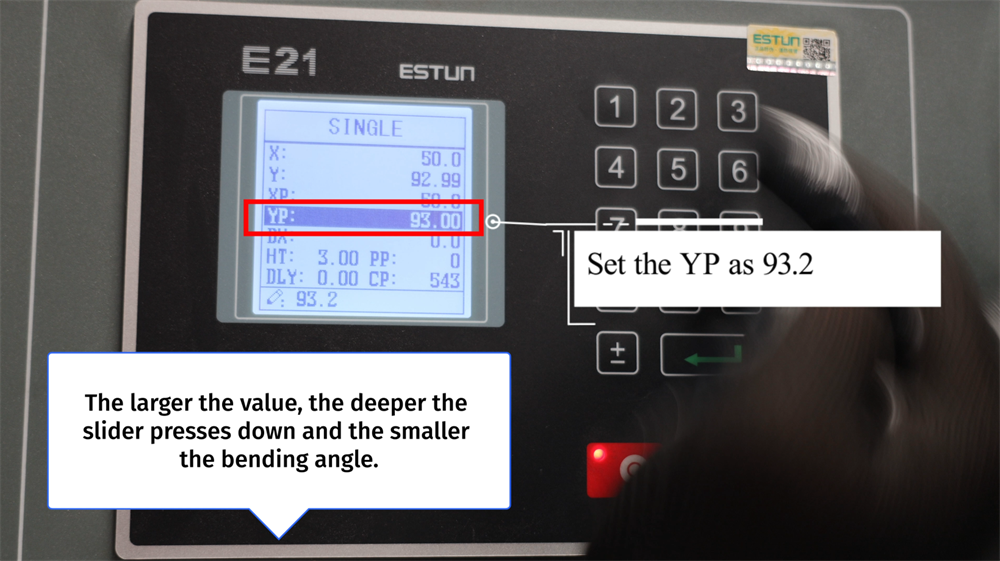

Réglage du YP pour une flexion précise

Réglage de la Valeur YP à 93,2 détermine la profondeur du curseur pendant le pliage. valeur YP plus élevée permet au curseur d'appuyer plus profondément, ce qui entraîne une angle de courbure plus petit. À l'inverse, la réduction de la valeur YP limite le mouvement du curseur, produisant un angle de courbure plus grandUn réglage approprié garantit précis et cohérent résultats de pliage, minimisant le gaspillage de matière et améliorant l'efficacité. Les opérateurs doivent affiner le réglage YP en fonction épaisseur du matériau et angle souhaité pour atteindre précision optimale. Un étalonnage régulier de la valeur YP est essentiel pour maintenir coudes de haute qualité dans la fabrication de tôles.

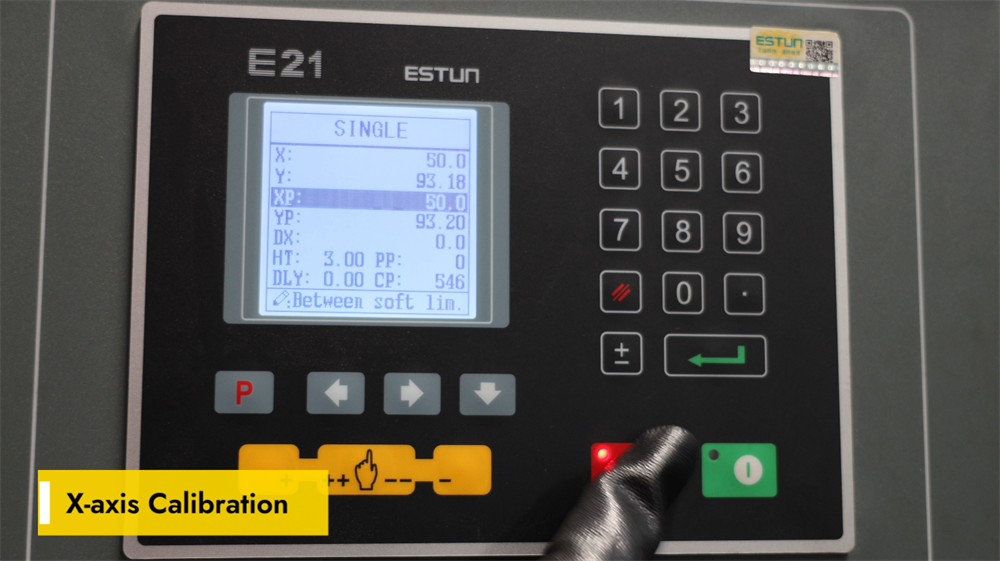

Guide d'étalonnage de l'axe X

Approprié Calibrage de l'axe X est crucial pour garantir l'exactitude positionnement de la butée arrière dans le Presse plieuse E21 NCPour calibrer, accédez au paramètres de réglage Sur le contrôleur E21, saisissez la position réelle de la butée arrière. Utilisez un outil de mesure précis pour vérifier la distance entre la butée arrière et la ligne de pliage. Ajustez si nécessaire et enregistrez les paramètres. Un étalonnage régulier permet d'éviter erreurs dimensionnelles et améliore la régularité du pliage. Toujours revérifier après changements d'outillage ou maintenanceUn axe X bien calibré améliore l'efficacité, réduit les retouches et garantit une haute précision pliage du métal opérations.

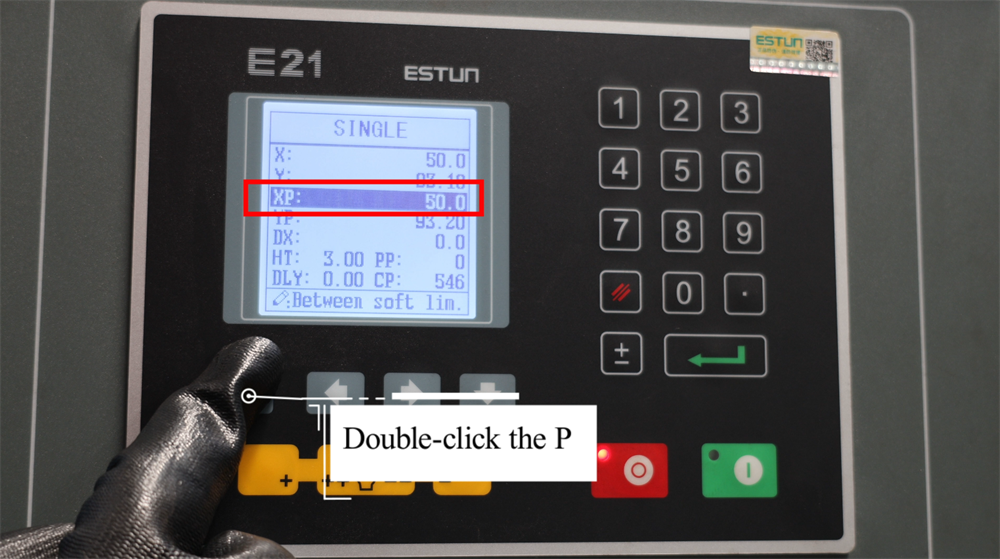

Double-cliquez sur le « P » pour Configuration

Lors de l'utilisation du Presse plieuse E21 NC, double-cliquer sur la touche « P » Il s'agit d'une étape cruciale pour accéder au mode programmation. Cette action permet aux utilisateurs de définir efficacement les angles de pliage, les positions de butée arrière et les paramètres de course. Une fois en mode programmation, les opérateurs peuvent saisir des valeurs numériques et confirmer les paramètres pour garantir des opérations de pliage précises. Cette fonction améliore efficacité du flux de travail, réduisant ainsi le temps de configuration et minimisant les erreurs. Assurez-vous toujours que tous les paramètres sont correctement saisis avant de procéder au pliage afin d'obtenir des résultats optimaux. La maîtrise de cette étape simplifie le Contrôleur NC E21 opération, rendant le pliage du métal plus précis et plus efficace.

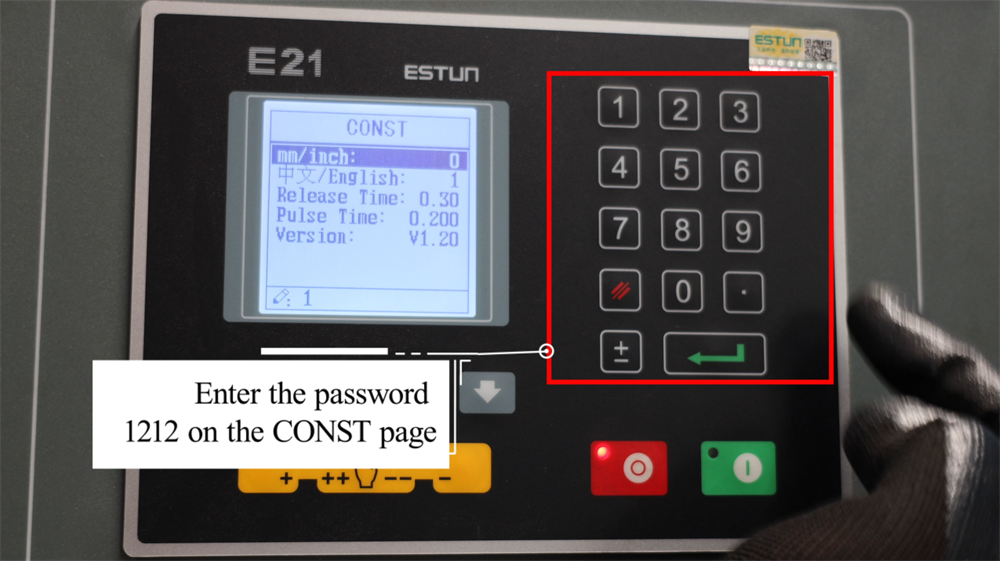

Saisissez le mot de passe 1212 sur la page CONST

Pour accéder aux paramètres avancés du Presse plieuse E21 NC, accédez au Page CONST sur l'interface du contrôleur. Lorsque vous y êtes invité, saisissez le mot de passe. 1212 Pour déverrouiller les options de configuration restreintes, les utilisateurs peuvent ainsi ajuster les paramètres système, optimiser la précision du pliage et modifier les paramètres opérationnels selon leurs besoins. La saisie précise du mot de passe est essentielle pour éviter les problèmes d'accès. Une fois déverrouillé, vérifiez attentivement les paramètres et configurez-les en fonction de vos besoins en matière de pliage. En cas de doute sur des réglages spécifiques, consultez le manuel d'utilisation ou contactez l'équipe d'assistance de HARSLE pour obtenir de l'aide.

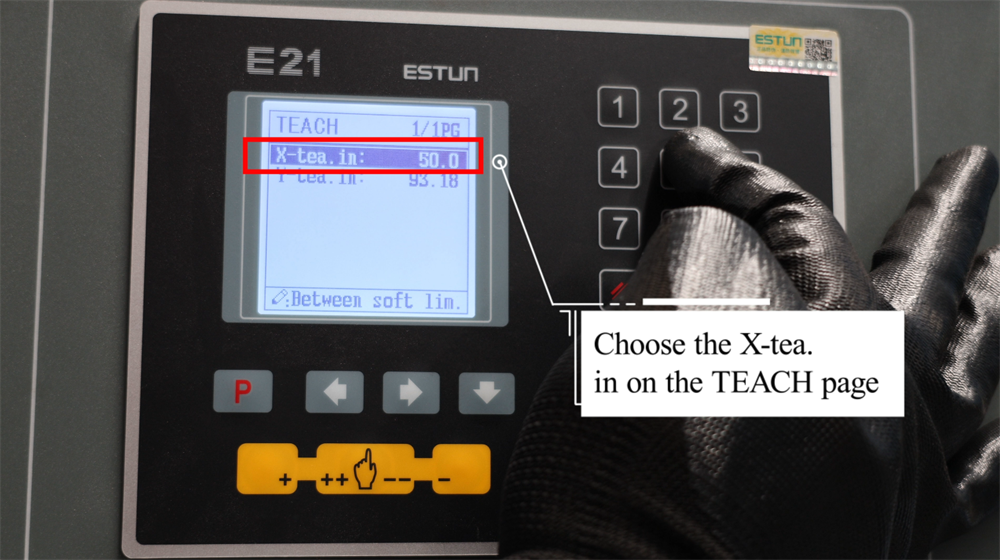

Choisissez le bon X-Tea sur TEACH

Sur le ENSEIGNER page, en sélectionnant la bonne X-Thé vous garantit une expérience d'apprentissage optimale, adaptée à vos besoins. X-Thé L'option est conçue pour fournir des informations complètes, facilitant ainsi la compréhension des concepts clés. Que vous recherchiez un guide pour débutants ou une approche technique approfondie, l'option ENSEIGNER La page propose des choix structurés. Naviguez simplement parmi les options disponibles. X-Thé Comparez les différentes options, puis choisissez celle qui correspond le mieux à vos objectifs d'apprentissage. Grâce à des instructions claires et un contenu bien organisé, vous pourrez rapidement assimiler les connaissances essentielles et les appliquer efficacement dans des situations concrètes.

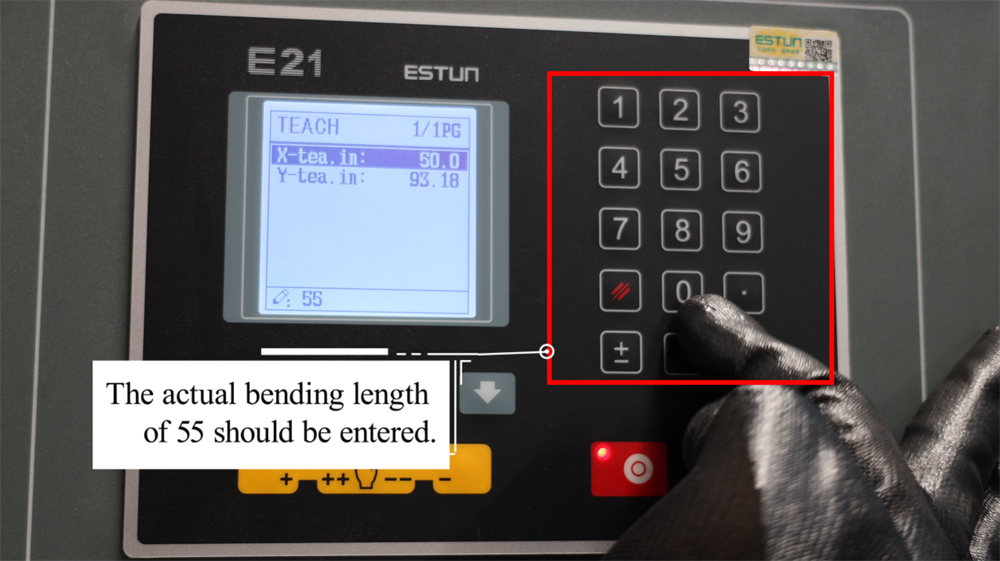

Entrez la longueur de pliage exacte

Lors de la configuration du Presse plieuse E21 NC, la longueur de pliage réelle doit être saisie avec précision pour garantir des résultats de pliage précis. Si la longueur de pliage requise est 55 mm, saisir 55 dans le système de contrôle. Cela garantit que la butée arrière et les paramètres de pliage s'alignent correctement avec les dimensions de la pièce, évitant ainsi les erreurs lors du pliage final. Une saisie précise minimise le gaspillage de matière et améliore la productivité. Vérifiez toujours les valeurs saisies avant de démarrer l'opération pour éviter tout désalignement. Une saisie correcte des données dans le système E21 est essentielle pour obtenir une précision de pliage constante et optimiser l'efficacité globale de la presse plieuse.

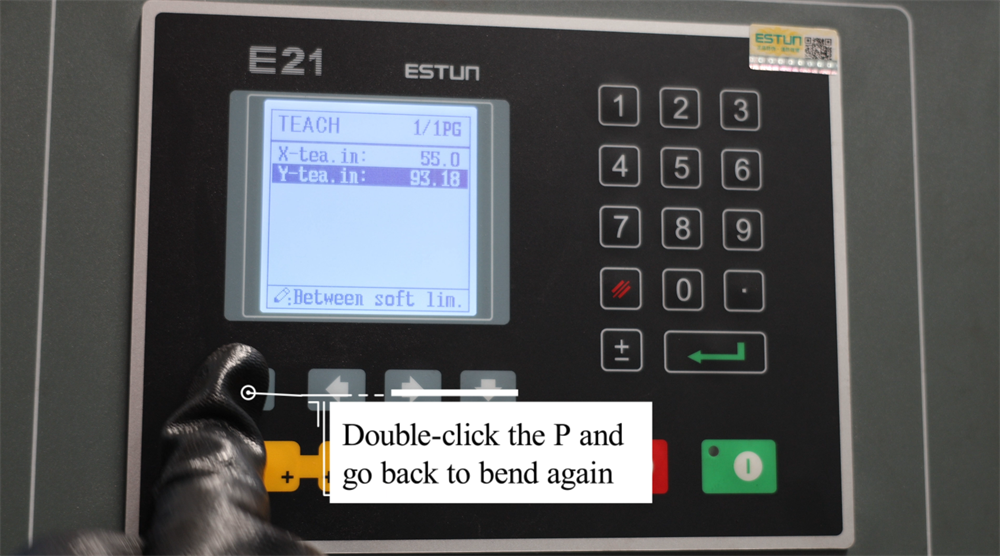

Double-cliquez sur P pour reprendre le pliage

Lors de l'utilisation du Presse plieuse E21 NC, vous pouvez rapidement reprendre le processus de pliage en double-cliquer sur le bouton « P » sur la manette. Cette fonction est particulièrement utile lorsque vous devez repositionner la pièce ou effectuez des ajustements avant de poursuivre la séquence de pliage. Double-cliquez sur « P » pour revenir à l'état initial. position de flexion précédente, permettant un flux de travail fluide et efficace. Cette fonctionnalité contribue à améliorer vitesse et précision opérationnelles, réduisant ainsi les temps d'arrêt entre les virages. La maîtrise de cette fonction garantit une productivité accrue et précision dans le formage de tôles. Vérifiez toujours le positionnement avant de procéder pour éviter tout désalignement.

Partie 6 Démonstration de production

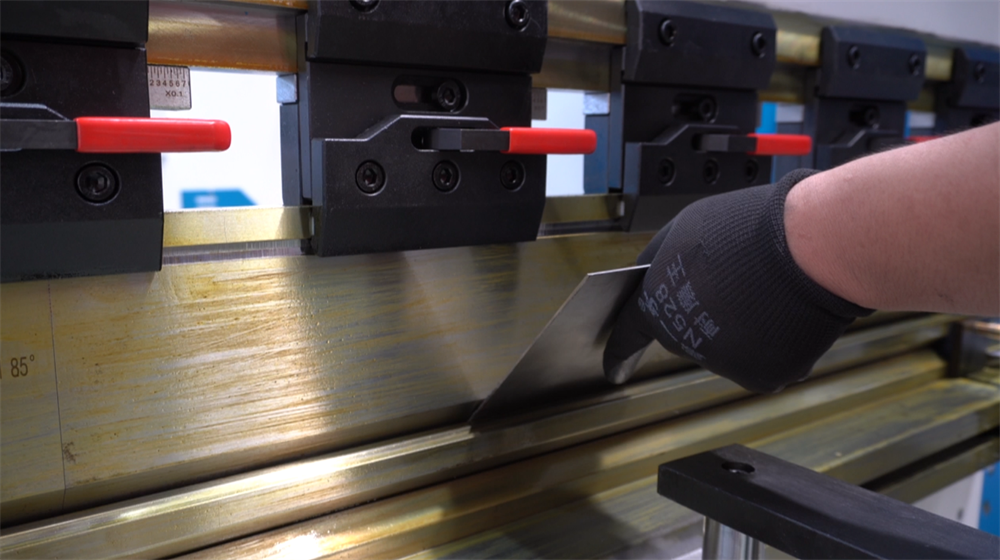

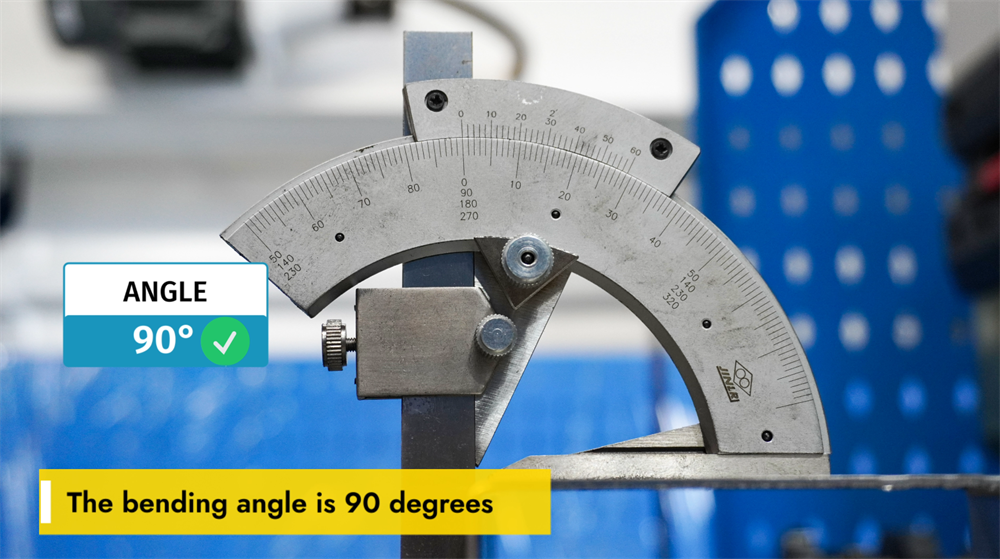

Pliage à un angle de 90 degrés

UN angle de pliage à 90 degrés Il s'agit d'une exigence courante en métallurgie, garantissant des résultats précis et constants. L'obtention de cet angle dépend de facteurs tels que épaisseur du matériau, sélection de la matrice et réglages de la presse plieuse. Le bon Largeur de la matrice en V et rayon de poinçonnage jouent un rôle crucial dans le maintien de la précision. De plus, l'ajustement force de flexion et positionnement de la butée arrière assure la répétabilité. Les opérateurs doivent également tenir compte compensation de retour élastique pour éviter les écarts. En utilisant un Presse plieuse à commande numérique ou à commande numérique contribue à maintenir la cohérence entre les différents pliages, réduisant ainsi les erreurs et améliorant l'efficacité. Un calibrage et un choix d'outillage appropriés sont essentiels pour obtenir un résultat parfait. coude à 90 degrés à chaque fois.

Comprendre la longueur de courbure dans E21

Le longueur de courbure Dans la presse plieuse à commande numérique E21, la longueur maximale de tôle pouvant être pliée en une seule opération est déterminée par la taille de la table de travail et la configuration de l'outillage. Un réglage correct de la longueur de pliage garantit résultats de pliage précis, minimise le gaspillage de matière et évite la surcharge de l'outil. Les utilisateurs doivent toujours vérifier les spécifications de la machine et choisir la machine appropriée. poinçons et matriceset ajustez le positionnement de la butée arrière pour des résultats précis. La compréhension de la longueur de pliage est essentielle pour optimiser la productivité et atteindre les objectifs. précision de pliage constante dans la fabrication de tôles.

Partie 7 Éteindre

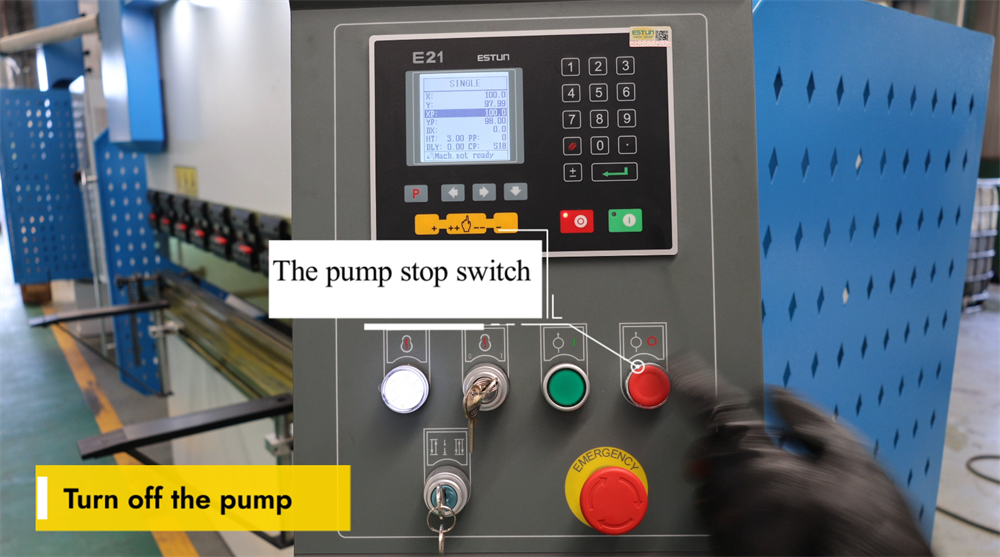

Fonctionnement de l'interrupteur d'arrêt de la pompe

Le interrupteur d'arrêt de la pompe est un élément crucial dans la Système de presse plieuse E21 NC, permettant aux opérateurs de éteindre la pompe hydraulique en toute sécurité lorsque la machine n'est pas utilisée. Appuyer sur l'interrupteur arrête immédiatement la pompe, évitant ainsi une consommation d'énergie inutile et réduisant l'usure du système hydraulique. Il est essentiel toujours éteindre la pompe après l'opération Pour prolonger la durée de vie de la machine et garantir la sécurité au travail. Avant de redémarrer, vérifiez que la pompe est correctement enclenchée afin d'éviter les erreurs système. Un entretien régulier et des procédures d'arrêt appropriées contribuent à maintenir la machine en bon état. performances optimales de la presse plieuse.

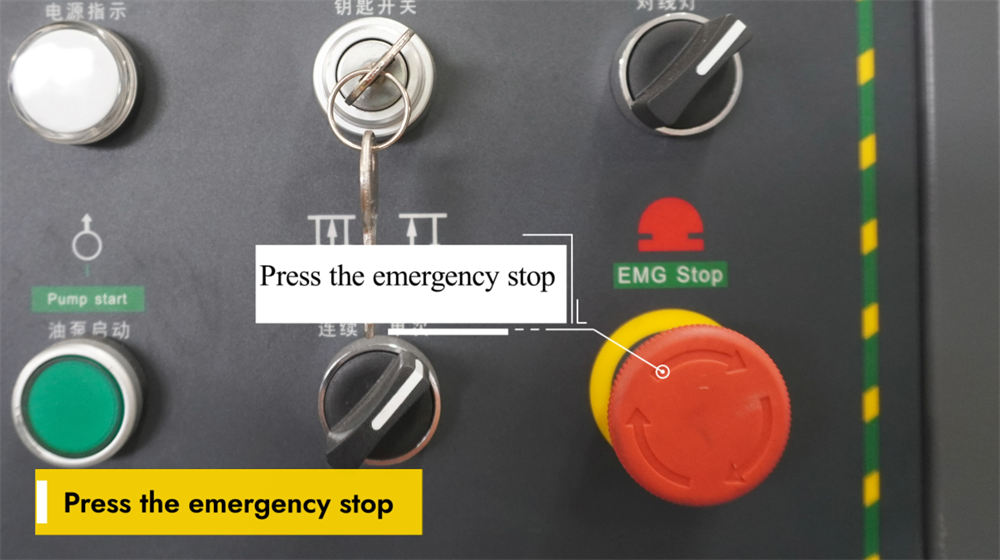

Appuyez sur l'arrêt d'urgence pour plus de sécurité

Le Bouton d'arrêt d'urgence (E-stop) est une caractéristique de sécurité cruciale sur le Presse plieuse E21 NCAppuyer sur ce bouton arrête immédiatement toutes les opérations de la machine, évitant ainsi tout danger potentiel en cas d'urgence. Les opérateurs doivent utiliser le Arrêt d'urgence En cas de dysfonctionnement soudain, de mouvement inattendu de matériaux ou de risques potentiels pour la sécurité, la machine doit être réinitialisée après activation avant de reprendre son fonctionnement. Vérifiez régulièrement Arrêt d'urgence Fonctionnalité garantissant la fiabilité. Une utilisation appropriée de cette fonctionnalité améliore la sécurité au travail et protège l'opérateur et l'équipement. Respectez toujours les consignes de sécurité lors de l'utilisation de l'appareil. Presse plieuse E21 NC.

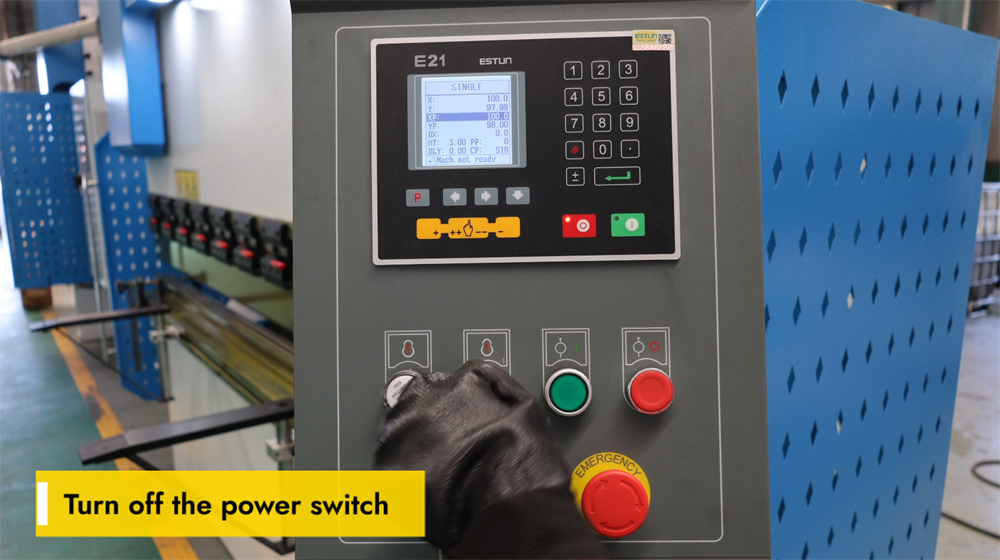

Coupez correctement l'alimentation de la presse plieuse E21 NC

Avant d'effectuer toute opération de maintenance ou d'arrêter le Presse plieuse E21 NC, il est crucial de éteignez l'interrupteur d'alimentationLocalisez l'interrupteur principal sur le panneau de commande et placez-le en position « OFF ». Cela garantit sécurité électrique, évitant ainsi les démarrages accidentels ou les dysfonctionnements. Vérifiez toujours que la machine est complètement hors tension avant d'effectuer tout réglage ou inspection. Des procédures d'arrêt appropriées contribuent à prolonger la durée de vie de la machine et à garantir la sécurité de l'opérateur. De plus, couper l'alimentation pendant les longues périodes d'inactivité réduit la consommation d'énergie et protège les composants électroniques des surtensions potentielles.

Conclusion

En suivant ce guide d'utilisation du système E21, vous maîtriserez parfaitement le fonctionnement d'une presse plieuse à commande numérique avec le système E21. Maîtriser les étapes essentielles telles que le remplissage d'huile hydraulique, les connexions électriques, l'étalonnage du système et les démonstrations de pliage vous permettra d'optimiser l'efficacité et la précision de votre presse plieuse. Une configuration et un étalonnage corrects sont essentiels pour garantir des pliages précis et constants et optimiser les performances de votre machine en production. Ces connaissances vous aideront non seulement à obtenir des résultats de haute qualité, mais aussi à prolonger la durée de vie de votre équipement et à réduire les temps d'arrêt dus aux erreurs de fonctionnement.

Si vous rencontrez des problèmes ou avez besoin de plus amples éclaircissements sur certaines étapes, notre équipe d'assistance technique experte est toujours prête à vous aider. Guide d'utilisation du système E21 Nous nous engageons à garantir que vous obtenez les meilleures performances de votre presse plieuse CN et nous fournissons un service après-vente complet pour garantir un fonctionnement fluide.

Si vous avez besoin de plus d'informations sur le guide d'utilisation du système E21, ou si vous souhaitez en savoir plus sur notre gamme de presses plieuses et autres machines industrielles, nous vous invitons à visiter HARSLENotre site web propose des ressources supplémentaires, notamment des manuels d'utilisation, des tutoriels vidéo et des spécifications détaillées pour vous aider à tirer le meilleur parti de votre équipement. Pour toute question, n'hésitez pas à nous contacter directement aux coordonnées indiquées sur notre site web.
