Si vous souhaitez comprendre comment effectuer des ajustements rapides et précis lors des opérations de pliage, la fonction de corrections semi-automatiques de l'ESA S875 est essentielle. En cas d'écarts d'angle ou d'erreurs de positionnement de la butée arrière pendant la production, les opérateurs ont souvent besoin d'une méthode rapide pour les corriger sans avoir à revenir au menu complet des paramètres. Les corrections semi-automatiques permettent de modifier directement les valeurs des axes Y1, Y2, X et R depuis le masque semi-automatique, même lorsque la machine est à l'arrêt. Dans cet article, j'expliquerai le fonctionnement des corrections semi-automatiques de l'ESA S875, comment appliquer des corrections à un ou plusieurs plis présentant le même angle, et comment garantir des résultats de pliage stables et constants grâce à cette fonction.

Introduction

La fonction de corrections semi-automatiques de l'ESA S875 permet aux opérateurs de modifier directement les paramètres de pliage depuis le masque semi-automatique, sans avoir à revenir à l'interface des réglages. Cette fonction est conçue pour améliorer l'efficacité lors des réglages de production et réduire les temps d'arrêt entre les essais de pliage. Grâce aux corrections semi-automatiques, les opérateurs peuvent compenser rapidement les écarts d'angle ou les erreurs de positionnement de la butée arrière tout en restant dans la zone de travail.

Lorsque l'état de la machine est ARRÊT, Le masque semi-automatique devient alors modifiable. Il s'agit de la principale condition de fonctionnement requise pour que les corrections semi-automatiques fonctionnent correctement. Le masque permet d'accéder à la correction en temps réel des valeurs des axes, autorisant ainsi un ajustement précis des résultats de pliage.

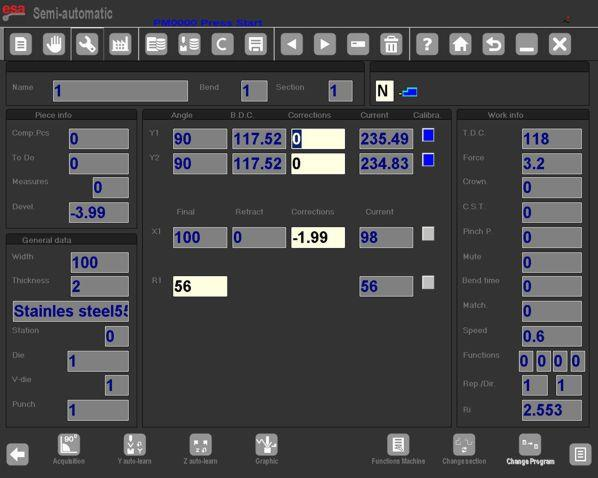

Paramètres modifiables dans les corrections semi-automatiques ESA S875

Dans le masque de corrections semi-automatiques ESA S875, l'opérateur peut modifier directement :

• correction de l'axe Y1
• correction de l'axe Y2
• Correction de l'axe X
• Correction de la hauteur de l'axe R

Ces valeurs peuvent être ajustées sans accéder à l'intégralité du masque des paramètres. Les corrections semi-automatiques simplifient ainsi le processus de correction et réduisent les étapes de navigation inutiles.

Lorsque la machine est mise en marche COMMENCER Lorsque l'état est activé, les corrections semi-automatiques restent visibles mais passent en lecture seule. Ceci garantit la sécurité et empêche les modifications involontaires pendant le fonctionnement de la machine. La modification n'est autorisée que lorsque le système revient à son état initial. ARRÊT mode.

Application de corrections semi-automatiques à la courbure actuelle

Lorsqu'une correction est saisie dans le masque de corrections semi-automatiques ESA S875, elle est appliquée directement à courbure actuelle. Le système met immédiatement à jour la valeur de travail.

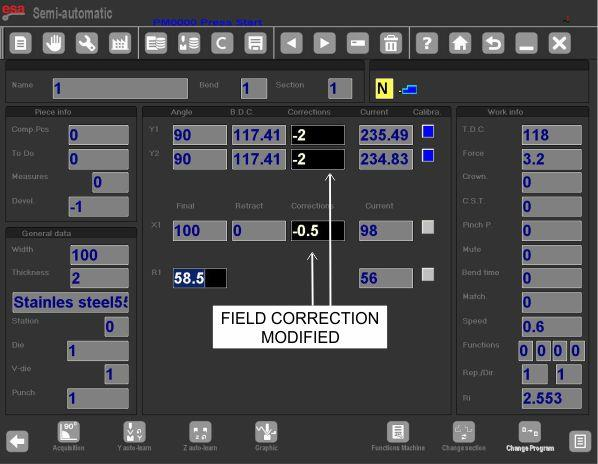

Une fois un paramètre modifié :

• La valeur modifiée apparaît en couleurs inversées
• L'opérateur reçoit une confirmation visuelle
• La modification n'affecte par défaut que la courbure active.

Cette conception garantit clarté et contrôle lors des réglages de production. Les corrections semi-automatiques permettent à l'opérateur de tester les modifications étape par étape avant de les appliquer à une plus large gamme de courbes.

Appliquer à la même section avec le même angle

Si plusieurs coudes au sein d'une même section présentent le même angle, la correction peut être étendue :

1. Saisissez la correction requise
2. Appuyez sur la touche pour accéder au menu secondaire
3. Sélectionner [Conf. Même. Sect.Ang.]

Cette fonction applique des corrections semi-automatiques à tous les coudes de la section courante qui ont la même valeur d'angle que le coude actif.

Appliquer à toute la pièce avec le même angle

Pour étendre les corrections semi-automatiques ESA S875 à tous les plis de l'ensemble de la pièce qui partagent le même angle :

1. Saisissez la correction
2. Accéder au menu secondaire
3. Sélectionner [Conf.Pr. Same.Ang]

Cela garantit une correction uniforme pour des angles identiques tout au long du programme. La flexibilité des corrections semi-automatiques ESA S875 les rend adaptées à la production en série avec de multiples pliages identiques.

Rayon interne dans les corrections semi-automatiques

Le rayon interne de la courbure peut être affiché dans le masque des paramètres et est toujours calculé par le contrôleur. La méthode de calcul peut être :

• Graphique
• Numérique

La méthode sélectionnée est définie dans les paramètres génériques.

Dans les corrections semi-automatiques ESA S875, les modifications du rayon interne n'influent sur les calculs d'allongement que lorsque le programme est numérique. Si le programme est généré graphiquement, la modification du rayon interne n'entraîne pas de recalcul automatique de l'allongement.

Par conséquent, lors de l'application des corrections semi-automatiques ESA S875 dans les programmes numériques, les opérateurs doivent vérifier l'impact des ajustements de rayon interne sur les valeurs de longueur développées.

Directives opérationnelles pour les corrections semi-automatiques

Pour garantir des performances stables lors de l'utilisation des corrections semi-automatiques ESA S875 :

• N'effectuez les modifications que lorsque la machine est à l'arrêt.
• Appliquer de petites corrections progressives
• Confirmez les modifications à l'aide d'indicateurs de couleur inversée
• Étendez soigneusement les corrections à des sections ou à des pièces entières.
• Vérifiez les paramètres de rayon interne dans les programmes numériques

La fonction de correction semi-automatique de l'ESA S875 est conçue pour optimiser la précision de la production tout en préservant le contrôle de l'opérateur. En permettant une correction directe de l'axe à l'intérieur du masque de travail, elle améliore l'efficacité, réduit les cycles de correction et garantit une qualité de pliage constante.

Une bonne compréhension et une application structurée des corrections semi-automatiques permettent un contrôle précis de l'angle, un positionnement précis de la butée arrière et une répétabilité stable sur l'ensemble des lots de production.

Foire aux questions (FAQ)

Conclusion

Le système de corrections semi-automatiques ESA S875 permet d'ajuster directement et efficacement les valeurs des axes Y1, Y2, X et R à partir du masque semi-automatique lorsque la machine est à l'arrêt. En autorisant l'application de corrections à un pli unique, à une section entière présentant le même angle ou à la pièce entière, ce système contribue à garantir la constance des angles et à améliorer la productivité. Il est essentiel, pour obtenir des résultats de pliage stables et précis, de comprendre quand les modifications sont autorisées, comment étendre correctement les corrections et comment les paramètres de rayon interne influencent les calculs d'allongement.

Si vous avez besoin d'aide technique supplémentaire sur ESA S875 Pour toute question relative à la programmation, à la configuration des paramètres ou au dépannage, veuillez contacter notre équipe technique afin d'obtenir une assistance professionnelle. Vous pouvez également consulter le manuel des paramètres de la machine pour des instructions de configuration plus détaillées.
