Si vous souhaitez maîtriser l'art du pliage de tôle, il est essentiel de comprendre les fondamentaux de la programmation avec CYBELEC CybTouch 6 C. Dans cet article, je vous guiderai dans la création d'un programme de pièces avec CYBELEC CybTouch 6 C, vous permettant ainsi d'acquérir les connaissances nécessaires pour améliorer votre efficacité en métallurgie. Que vous soyez débutant cherchant à maîtriser les bases de la programmation ou technicien expérimenté souhaitant perfectionner ses compétences, cette présentation complète vous fournira les informations nécessaires pour exploiter pleinement le potentiel de vos opérations de presse plieuse. Plongeons dans les détails de la programmation avec CYBELEC CybTouch 6 C et développons vos compétences en métallurgie.

Introduction

Lorsque vous allumez le CYBELEC CybTouch 6 C : la première page affichée est la page numérique de pliage. Ce point de départ essentiel vous permet de démarrer efficacement la programmation du CybTouch 6 C de CYBELEC. Il vous permet de créer des programmes contenant les séquences de pliage spécifiques nécessaires à la production d'une pièce complète. Comprendre comment naviguer et utiliser cette page est essentiel pour maîtriser la programmation du CybTouch 6 C de CYBELEC.

Pliage avec gestion des outils

Instructions de réglage :

1. Appuyez sur le numéro du programme et sélectionnez Nouveau programme dans la liste.

2. Touchez l'épaisseur du matériau (ici 1,00). La page « Plus » s'affiche.

3. Dans le Plus de pages, entrez le Épaisseur du matériau, le Forcer, et d'autres paramètres de séquence (Ouverture (PMH), Rétraction de la butée arrière, etc.).

4. Si nécessaire, appuyez sur le bouton pour activer le Gestion des outils.

5. Appuyez sur le bouton pour revenir à l' Page numérique Bend.

6. Sélectionnez les outils à utiliser pour la pièce en touchant leurs icônes respectives.

7. Appuyez sur la valeur numérique à côté de l'icône d'angle et entrez la valeur du premier coude que vous souhaitez créer (ici 90°).

8. Appuyez sur la valeur numérique à côté de l'icône de longueur de segment et entrez la valeur du premier segment que vous souhaitez créer (ici 35,00 mm).

10. Procédez de la même manière pour créer les autres segments de la pièce.

13. Appuyez sur le COMMENCER bouton pour positionner la machine en fonction des données qui viennent d'être saisies.

14. Lorsque la machine est prête à plier, un D'ACCORD le bouton est affiché.

15. Si vous souhaitez répéter la même étape afin d'y appliquer toutes les corrections nécessaires, passez à l' Mode semi-automatique.

16. Appuyez sur la pédale pour exécuter le pliage.

Flexion et corrections

Pour maîtriser la programmation du Cybelec CybTouch 6 C, toutes les corrections du programme sont gérées efficacement dans la page numérique de pliage. Selon vos préférences, les opérateurs peuvent exécuter les étapes du programme de manière séquentielle, en apportant les corrections nécessaires au fur et à mesure. Ils peuvent également utiliser le mode semi-automatique pour appliquer toutes les corrections nécessaires à une seule étape avant de poursuivre.

Des corrections peuvent être apportées à :

• L'angle (axe Y, voir Correction d'angle).

• La position de la butée arrière (axe X, voir Correction de la butée arrière).

Semi-automatique mode

Pour maîtriser la programmation du Cybelec CybTouch 6 C, il est essentiel de comprendre le mode semi-automatique. Ce mode est idéal pour les opérateurs devant corriger les pièces un pli à la fois. Il permet de répéter indéfiniment la même séquence, permettant ainsi des ajustements jusqu'à l'obtention du résultat souhaité. Une fois une étape terminée, vous pouvez passer à la suivante grâce au bouton. L'activation ou la désactivation du mode semi-automatique est simple : il suffit d'appuyer sur le bouton et de le maintenir enfoncé pendant plus d'une seconde.

Correction d'angle

Après avoir mesuré physiquement l'angle, si des corrections doivent être apportées, elles doivent être effectuées comme suit, et non directement dans l'étape du programme.

Instructions de réglage :

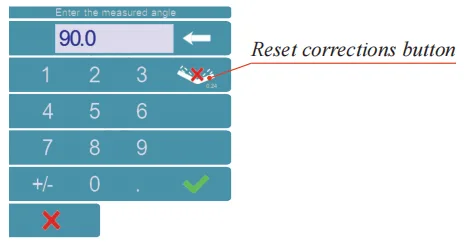

Appuyez sur l'icône de correction d'angle et saisissez la valeur mesurée de l'angle. La commande numérique calculera automatiquement la correction de l'axe Y.

Butée arrière Correction

Pour maîtriser la programmation du CybTouch 6 C de CYBELEC, il est essentiel de comprendre comment appliquer efficacement les corrections. Vous pouvez ajuster la position de la butée arrière sur l'axe X en appuyant simplement sur le petit chiffre situé à côté de la longueur de bride sur l'écran. Toute correction nécessaire, positive ou négative, doit être saisie manuellement pour plus de précision. En intégrant cette technique à votre flux de programmation, vous améliorez la précision et l'efficacité de vos opérations et tirez le meilleur parti de votre système CybTouch 6 C de CYBELEC.

Gestion du pliage sans outils

Avec la programmation CYBELEC CybTouch 6 C, travailler sans gestion d'outils signifie que vous pouvez uniquement programmer la valeur de la butée arrière pour l'axe X et la profondeur de pliage pour l'axe Y en millimètres ou en pouces. Cette fonctionnalité est particulièrement utile lorsque la gestion d'outils n'est pas disponible, car elle permet aux opérateurs de se concentrer sur des mesures précises et des réglages manuels directement en mm ou en pouces. Cette approche simplifie le processus de programmation, garantissant des opérations de pliage précises sans sélection d'outils complexe.

Cette procédure est également valable si la gestion des outils a été désactivée.

Fonction de la partie suivante

La fonction Next-Part de la programmation C du Cybelec CybTouch 6 est une fonctionnalité puissante qui permet aux opérateurs de séquencer plusieurs programmes de pièces de manière fluide. Cette fonction est particulièrement utile pour créer des pièces tridimensionnelles complexes, comme une boîte, ou pour assembler un produit final à partir de plusieurs composants.

Pendant l'exécution, le CybTouch termine le programme en cours et, au lieu de revenir au début, il passe automatiquement au programme sélectionné suivant, désigné comme P+nnCe processus se poursuit efficacement, à condition que chaque partie soit configurée avec un programme successif.

Instructions de réglage

1. Pour activer la fonction Next-Part, appuyez sur le Numéro de programme et maintenez-le enfoncé jusqu'à ce que le pavé numérique suivant s'affiche.

2. Entrez le numéro du programme qui doit être exécuté à la fin du programme en cours.

3. Enregistrez le programme.

Cycles et quantités

La maîtrise de la programmation CYBELEC CybTouch 6 C implique la compréhension de la nature cyclique des séquences de programmes.

Lors de la configuration d'un assemblage nécessitant plusieurs programmes, comme une séquence où le programme 1 mène au programme 2, suivi du programme 3, la transition finale du programme 3 au programme 1 termine le cycle.

Cette conception garantit que le compteur de pièces est incrémenté lorsque la séquence revient à un programme de numéro inférieur. Dans la programmation C de CYBELEC CybTouch 6, il est essentiel de garantir que les numéros de programme augmentent chronologiquement lors de la représentation d'une série pour une seule pièce.

Foire aux questions (FAQ)

Conclusion

Pour maîtriser la programmation en C avec CYBELEC CybTouch 6 et créer un programme de pièces, il est essentiel de suivre les étapes décrites pour garantir un fonctionnement efficace. En comprenant le séquencement des programmes et en gérant précisément les compteurs de pièces, vous optimiserez les performances de vos machines CNC.

Pour améliorer vos compétences ou répondre à des questions spécifiques, nous vous encourageons à contacter notre équipe pour bénéficier d'une assistance spécialisée ou à explorer les ressources complémentaires disponibles sur notre site web. Cette approche proactive vous aidera à optimiser vos techniques de programmation et vos capacités de production.
