Comprendre le mode manuel de la série ET est essentiel pour quiconque utilise le cintreuse servo entièrement électrique, surtout si votre objectif est d'optimiser votre flux de travail avec précision et efficacité. Si vous envisagez de maîtriser le système de commande numérique de ces machines avancées, vous recherchez probablement des conseils sur les fonctionnalités et les avantages du mode manuel.

Dans cet article, je vous présente les fonctionnalités essentielles du mode manuel de la série ET, vous fournissant les connaissances nécessaires pour utiliser la machine avec confiance et efficacité. Que vous soyez un opérateur expérimenté ou novice en matière de cintreuses servocommandées, ce guide vous fournira les informations nécessaires pour optimiser votre cintreuse de la série ET.

Comprendre le mode manuel de la série ET

Le mode manuel de la série ET est une fonctionnalité des cintreuses servo-électriques entièrement électriques qui permet le contrôle manuel des mouvements des axes. Il offre une précision et un contrôle accrus lors des opérations de pliage, ce qui en fait la solution idéale pour les travaux sur mesure et les projets de haute précision.

Le mode manuel offre une grande flexibilité, permettant aux opérateurs d'affiner les mouvements pour obtenir les résultats souhaités. Il est particulièrement utile pour les opérations de pliage complexes où les préréglages automatisés peuvent ne pas donner les meilleurs résultats.

Prise en main du mode manuel de la série ET

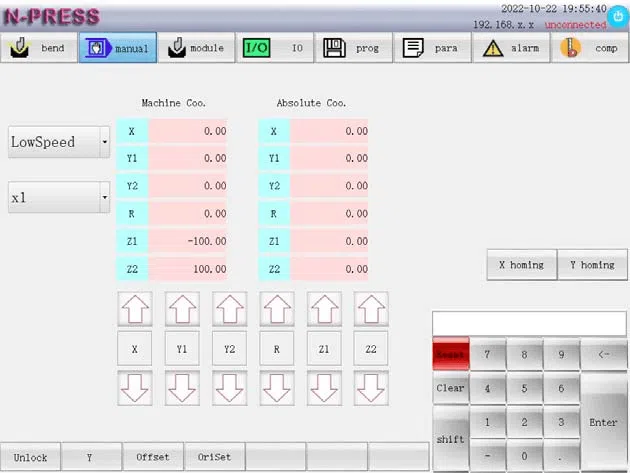

Étape 1 : Accéder à l'interface manuelle

Pour accéder à l'interface manuelle, cliquez sur ‘manuel‘'. Cela vous permettra d'entrer dans le mode manuel, où vous pourrez sélectionner différentes vitesses manuelles de fonctionnement.

Étape 2 : Sélection des options de vitesse manuelle

Une fois dans l'interface manuelle, vous pouvez basculer entre les vitesses basse, moyenne et élevée grâce à la touche de fonction secondaire « Maj ». Appuyez sur les flèches situées au-dessus et en dessous de l'axe correspondant pour le déplacer vers le haut ou vers le bas. Sélectionnez les vitesses appropriées en fonction de la complexité et de la délicatesse de la tâche à accomplir.

Fonctionnement du mode manuel de la série ET

Contrôle du mouvement de l'axe

En mode de contrôle manuel, l'axe Y / Y1 / Y2 peut être actionné pour déplacer la position de coordonnées de l'axe correspondant en convertissant le mode de contrôle manuel via les touches de sous-fonction '‘Y1Y2‘' et '‘Y‘(Cette option ne peut être activée qu'après le décodage par l'utilisateur). Elle permet d'ajuster précisément la position de l'axe, garantissant ainsi un alignement et des courbures précis.

Utilisation du mode volant

Le mode volant offre trois options de rapport : X1, X10 et X100. Utilisez le commutateur du volant externe pour sélectionner l'arbre et le faire tourner vers l'avant ou vers l'arrière pour le positionner selon vos besoins.

Fonctionnalités avancées du mode manuel de la série ET

Réglage des coordonnées de la machine-outil

• Coordonnées de la machine-outil X/ Y1/ Y2/ R/ Z1/ Z2 : affiche la valeur actuelle des coordonnées de la machine-outil de l'axe X/Y1/Y2/R/Z1/Z2.

• Coordonnées absolues X/ Y1/ Y2/ R/ Z1/ Z2 : affiche la valeur actuelle des coordonnées absolues des axes X/ Y1/ Y2/ R/ Z1/ Z2.

Cette fonctionnalité permet de surveiller et d’ajuster efficacement les positions pendant les opérations.

Comprendre les réglages de pression

Vous pouvez définir le tonnage de pression de la matrice et afficher le tonnage de pression pour chaque axe (P1 pour Y1 et P2 pour Y2) sur l'interface manuelle, garantissant ainsi l'application de la force souhaitée.

• P1: affiche le tonnage de pression de la plaque de pliage de l'axe Y1.

• P2: affiche le tonnage de pression de la plaque de pliage de l'axe Y2.

• P1 + P2 : affiche le tonnage de pression de la plaque de pliage de l'axe Y1 et de l'axe Y2 actuels.

• Retour à zéro de l'axe des X : L'axe X revient au point zéro mécanique.

• Retour à zéro de l'axe Y : L'axe Y revient au point zéro mécanique.

Description de la sous-fonction

Le mode manuel de la série ET comprend plusieurs sous-fonctions importantes :

• Décodage utilisateur : Accéder et modifier les paramètres à l'aide d'un code client pour la personnalisation.
• Intégration Y : Passez à un mode axe Y intégré pour des mouvements synchronisés.
• Séparation Y : Utilisez l'axe Y indépendamment pour les tâches de pliage complexes.
• Réinitialiser l'origine : Effacez le repère d'origine pour recalibrer le point de référence avant chaque opération de pliage pour plus de précision.

Ces fonctionnalités garantissent flexibilité et précision, améliorant les capacités du mode manuel de la série ET.

Maintenance et dépannage

Un entretien régulier est essentiel au bon fonctionnement de votre cintreuse servo entièrement électrique, et la maîtrise du mode manuel de la série ET peut rendre ce processus plus efficace.

Contrôles de routine:Inspectez régulièrement la machine pour détecter les débris, assurez-vous que toutes les surfaces sont de niveau et vérifiez que les composants sont bien en place pour éviter les erreurs.

Correction des inexactitudes:Si vous rencontrez des courbures inexactes ou des problèmes mécaniques, utilisez le mode manuel de la série ET pour recalibrer les axes et ajuster les paramètres de pression pour un contrôle précis.

Réinitialisation d'origineIl est parfois nécessaire de réinitialiser l'origine de la machine pour un étalonnage précis. Le mode manuel permet des réglages faciles pour garantir cohérence et précision.

Ces stratégies, combinées à une utilisation efficace du mode manuel de la série ET, peuvent améliorer les performances de votre machine. Pour obtenir une assistance supplémentaire, contactez notre équipe d'assistance ou consultez notre documentation pour des conseils détaillés.

Foire aux questions (FAQ)

Conclusion

Maîtriser le mode manuel de la série ET implique de comprendre ses fonctionnalités, en commençant par les opérations de base, puis en progressant vers des fonctionnalités plus complexes. Un entretien régulier et une bonne connaissance du dépannage sont essentiels pour minimiser les temps d'arrêt et améliorer la productivité.

Pour une assistance plus détaillée ou pour toute question, n'hésitez pas à contacter notre équipe. Pour plus d'informations ou consulter d'autres documents, veuillez consulter notre site web ou nous contacter directement. Une configuration et un entretien appropriés sont essentiels pour garantir la longévité et les performances de votre presse plieuse. En suivant ces conseils, vous minimiserez les temps d'arrêt et améliorerez l'efficacité de votre production.
