Si vous souhaitez perfectionner votre technique de réglage précis lors du pliage des métaux, la maîtrise des corrections semi-automatiques de l'ESA S640 est essentielle. Ce guide vous présente les principes fondamentaux de ces corrections, vous permettant ainsi d'améliorer votre précision et votre efficacité opérationnelles. Comprendre ces corrections optimise non seulement votre flux de travail, mais améliore également la qualité globale de vos projets de travail des métaux. Que vous soyez un professionnel chevronné ou débutant, apprendre à mettre en œuvre efficacement ces corrections vous permettra de développer vos compétences en travail des métaux.

Navigation dans la page semi-automatique ESA S640

Accéder à la page semi-automatique

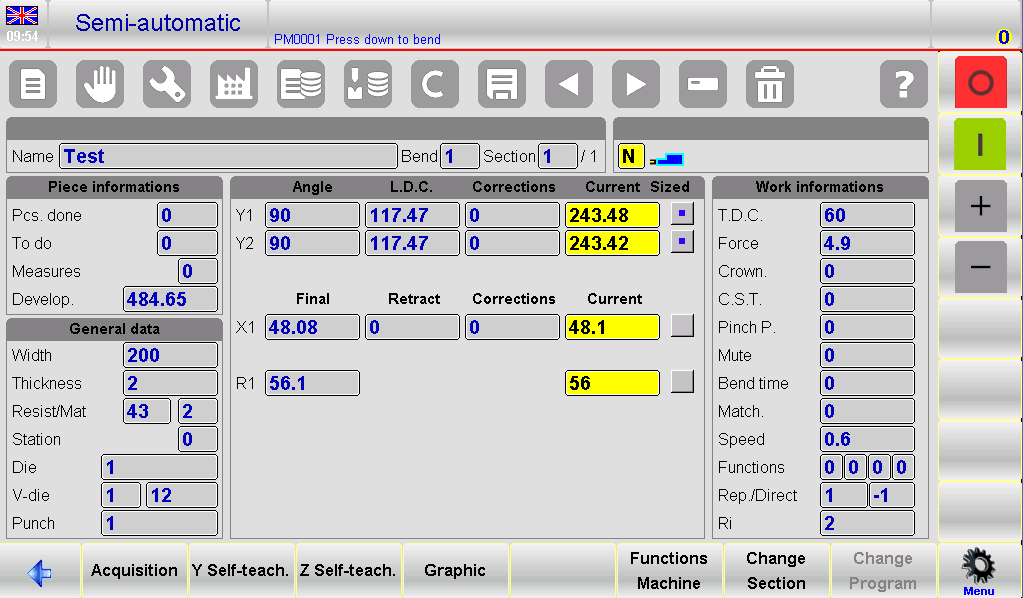

Pour maîtriser les corrections semi-automatiques de l'ESA S640, il est essentiel de se familiariser avec l'accès à la page semi-automatique. Lorsque la machine est en mode semi-automatique… ARRÊT En mode semi-automatique, la page s'affiche. Cette page permet la saisie directe des corrections d'angles et de butées arrière.

Fabrication Corrections pour les axes Y1, Y2 et X

Une fois sur la page semi-automatique, les opérateurs peuvent modifier les corrections des axes Y1, Y2 et X. Ces ajustements peuvent être effectués sans revenir à la page Éditeur, ce qui simplifie le processus de correction. COMMENCER Si cette option est activée, veuillez noter que ces fonctionnalités seront en mode ‘ lecture seule ’.

Confirmation des corrections pour les coudes égaux

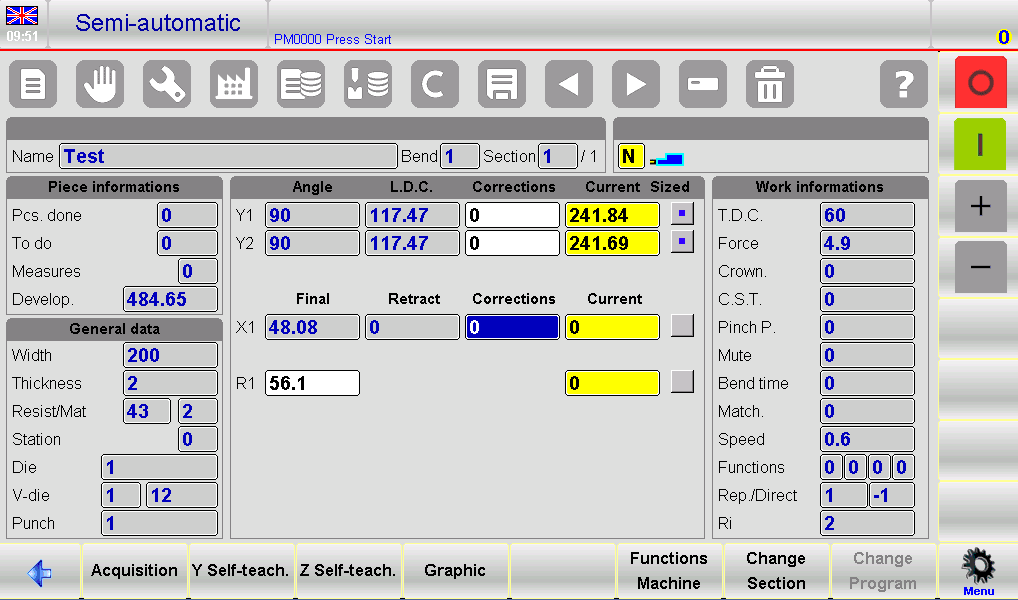

Si les corrections sont effectuées sur la page semi-automatique, elles seront appliquées directement au pli en cours. Lorsqu'une correction est modifiée, la modification correspondante s'affiche avec les couleurs inversées ; l'opérateur est ainsi informé des modifications apportées.

Si des corrections doivent être appliquées à tous les coudes de la section actuelle présentant le même angle, suivez les étapes suivantes :

1. Apportez les corrections nécessaires sur la page semi-automatique.
2. Appuyez sur le bouton pour accéder au sous-menu.
3. Sélectionnez la touche de fonction [Conf. Sec. Courbure égale] pour étendre les corrections.

Pour étendre les corrections à tous les plis d'une pièce ayant le même angle, utilisez la touche de fonction. [Conf.Pr. Courbure égale].

Utilisation de la page de l'éditeur pour les ajustements de rayon interne

Affichage et calcul du rayon interne

Dans l'éditeur, le rayon de courbure interne des coudes peut être affiché et ajusté. Ce rayon est calculé graphiquement ou numériquement, selon les paramètres génériques sélectionnés. Notez que les modifications apportées au rayon de courbure interne affectent les calculs d'allongement dans les programmes numériques, mais pas dans les programmes graphiques.

Comprendre l'impact des variations du rayon interne

Lors de l'utilisation des corrections semi-automatiques ESA S640, il est important de comprendre l'influence des modifications du rayon interne sur le processus de pliage. Les ajustements du rayon interne peuvent impacter l'allongement du matériau et l'intégrité globale du pli. Par exemple, un rayon interne plus petit peut engendrer des contraintes plus élevées dans le matériau, risquant de provoquer des fissures si sa ductilité est insuffisante. À l'inverse, un rayon plus grand peut ne pas permettre d'atteindre le degré de serrage souhaité, affectant ainsi l'ajustement et le fonctionnement de la pièce. Consultez le manuel des paramètres de la machine pour explorer les différents modes d'application et assurez-vous que vos réglages correspondent aux exigences de votre projet.

Conseils pour une utilisation efficace des corrections semi-automatiques ESA S640

Lors de corrections sur la page semi-automatique, les modifications sont appliquées directement au pli en cours. Cette capacité d'ajustement en temps réel améliore la précision opérationnelle et permet un perfectionnement immédiat du processus de pliage. Il est essentiel que les opérateurs surveillent attentivement ces modifications, signalées par des couleurs inversées. Ce repère visuel contribue à prévenir les erreurs et à garantir la bonne application de tous les ajustements prévus.

Le dépannage est essentiel pour maîtriser les corrections semi-automatiques de l'ESA S640. Compte tenu de la complexité des opérations de pliage, des anomalies peuvent survenir. En cas de problème, vérifiez vos corrections afin de vous assurer qu'elles correspondent aux paramètres souhaités et que la machine est dans le mode approprié. La consultation du manuel des paramètres de la machine peut vous apporter des informations complémentaires pour résoudre les problèmes persistants. Adopter une approche proactive du dépannage garantit un fonctionnement optimal et une fiabilité à long terme du système ESA S640.

Foire aux questions (FAQ)

Conclusion

La maîtrise des corrections semi-automatiques ESA S640 repose sur la compréhension de l'interface du système, un étalonnage précis des paramètres et l'application rigoureuse des bonnes pratiques de maintenance et d'utilisation. En suivant les étapes détaillées décrites dans cette documentation, vous optimiserez les performances et la précision de votre système ESA S640, et améliorerez ainsi votre productivité.

Pour obtenir de l'aide supplémentaire ou vous renseigner sur les formations disponibles, n'hésitez pas à contacter l'équipe d'assistance de HARSLE. Nous vous invitons également à consulter nos ressources et notre documentation complémentaires pour approfondir vos connaissances sur l'optimisation des machines et l'amélioration de leur efficacité.
