Les problèmes de positionnement de la butée arrière sur les presses plieuses sont souvent la cause cachée des longueurs de pièces irrégulières et des variations constantes des dimensions des brides. D'après mon expérience, le problème provient rarement de la commande numérique elle-même, mais plutôt de l'usure mécanique, d'un étalonnage incorrect ou d'un manque d'entretien. Dans cet article, je détaillerai les sources les plus fréquentes d'erreurs de positionnement de la butée arrière, j'expliquerai comment les diagnostiquer étape par étape et je partagerai des solutions pratiques pour l'atelier afin de rétablir une précision de pliage stable et optimale.

Causes mécaniques courantes de Butée arrière de presse plieuse Positionnement imprécis

Les systèmes de butée arrière reposent sur des composants de transmission mécanique de précision. Même de petits écarts peuvent entraîner des erreurs de l'ordre du millimètre dans les pièces finies.

Vis à billes et guides linéaires usés

L'une des causes les plus fréquentes d'imprécision du positionnement de la butée arrière sur une presse plieuse est l'usure de la vis à billes ou du système de guidage linéaire. Avec le temps, la poussière, les particules métalliques et une lubrification insuffisante augmentent la friction et créent du jeu.

Pour vérifier ceci :

1. Déplacez manuellement la butée arrière vers l'avant et vers l'arrière en mode de déplacement manuel.
2. Soyez attentif aux bruits ou vibrations anormaux.
3. Mesurer la précision du positionnement répétitif à l'aide d'un pied à coulisse numérique.

Si le jeu dépasse la tolérance, la vis à billes peut nécessiter un réglage ou un remplacement. Une lubrification et un nettoyage réguliers prolongent considérablement sa durée de vie.

Accouplements desserrés ou composants d'entraînement mal alignés

Les servomoteurs transmettent le mouvement par l'intermédiaire d'accouplements. Si ceux-ci se desserrent, une dérive de positionnement se produit.

J'inspecte généralement :

• boulons de fixation du moteur
• Étanchéité du couplage
• Alignement entre le moteur et la vis

Même un léger défaut d'alignement peut entraîner des erreurs de positionnement répétées.

Facteurs liés aux systèmes électriques et CNC affectant la précision de la butée arrière

Les presses plieuses CNC modernes utilisent des systèmes de butée arrière servo-motorisés, contrôlés par des automates programmables de pointe. Les problèmes électriques peuvent avoir un impact direct sur la précision du positionnement.

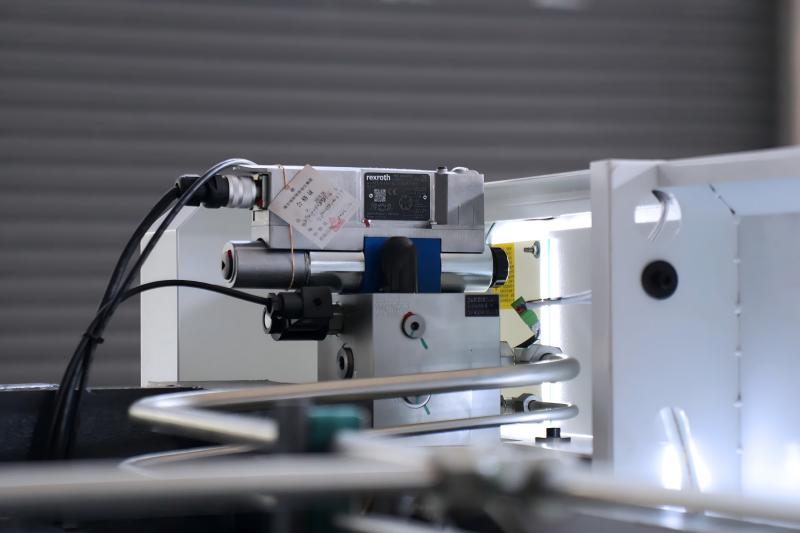

Erreurs de retour d'information de l'encodeur du servomoteur

Lorsque le signal de l'encodeur devient instable, le contrôleur ne peut plus détecter la position avec précision. Cela entraîne souvent :

• Positionnement répétitif incohérent
• Messages d'alarme liés à la déviation de l'axe
• Changements de dimension soudains

Pour diagnostiquer ce problème, je vérifie les câbles, les connecteurs et la mise à la terre de l'encodeur. Les câbles blindés doivent être intacts afin d'éviter les interférences.

Paramètres incorrects dans le contrôleur CNC

Parfois, le problème est purement logiciel. Des paramètres de compensation de pas ou d'échelle incorrects peuvent entraîner des problèmes de positionnement imprécis de la butée arrière de la presse plieuse.

Je recommande :

1. Vérification des paramètres de pas de vis dans le contrôleur.
2. Vérification des réglages du rapport de transmission électronique.
3. Recalibrage de la référence zéro de l'axe.

Si vous vous demandez comment calibrer la butée arrière d'une presse plieuse, commencez par réinitialiser la position de référence et vérifiez le mouvement réel par rapport aux valeurs programmées.

Comment calibrer un Système de butée arrière de presse plieuse

L'étalonnage est l'un des moyens les plus efficaces de corriger les erreurs de positionnement.

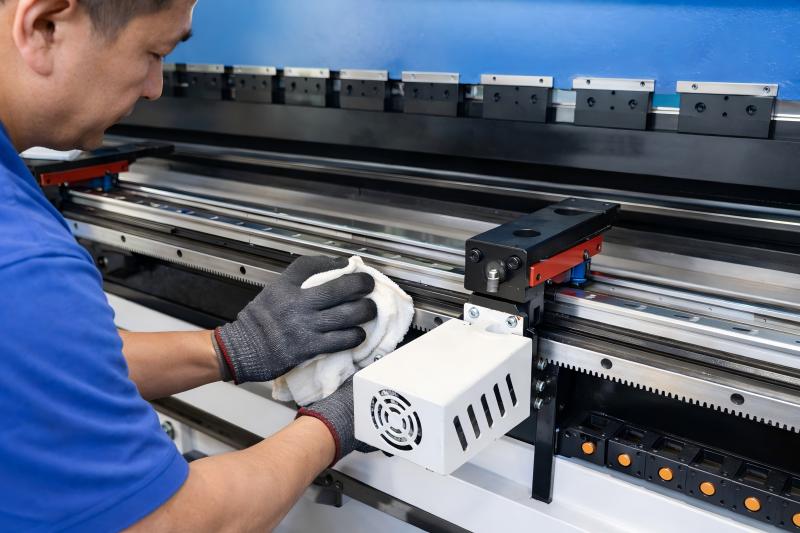

Étape 1 : Inspecter et nettoyer l’ensemble de butée arrière

Avant l'étalonnage, je nettoie toujours :

• guides linéaires
• vis à billes
• Doigts de jauge
• surfaces de capteurs

L'accumulation de saletés peut entraîner une résistance au roulement irrégulière.

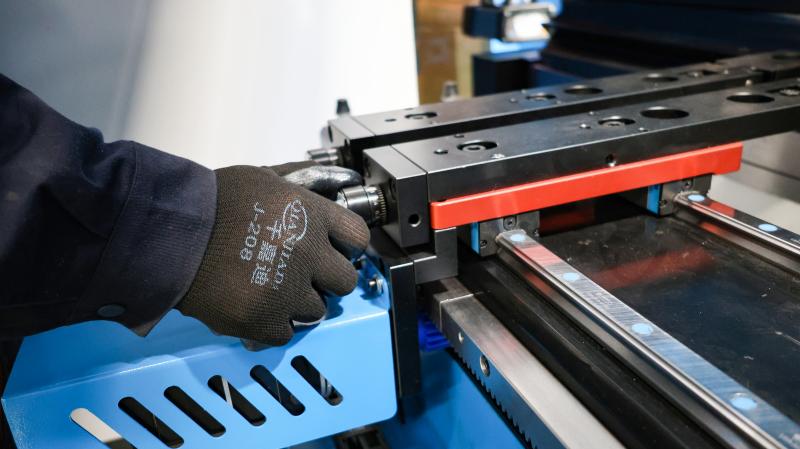

Étape 2 : Vérifier le parallélisme mécanique

Utilisez une règle de précision ou un comparateur à cadran pour vérifier que les deux côtés de la butée arrière se déplacent de manière identique. Si l'un des côtés présente un retard, un réglage de la synchronisation est nécessaire.

Étape 3 : Effectuer l’étalonnage des axes CNC

La plupart des systèmes CNC permettent un étalonnage manuel :

1. Déplacez la butée arrière vers une position de référence connue.
2. Mesurer la distance réelle par rapport à l'axe central de l'outillage.
3. Saisir la valeur de correction dans le contrôleur.

Après l'étalonnage, effectuez des tests de positionnement répétés à différentes distances pour confirmer la stabilité.

Pratiques de maintenance pour prévenir les erreurs de positionnement de la butée arrière

Mieux vaut prévenir que guérir. D'après mon expérience, un entretien régulier permet de réduire la plupart des problèmes de positionnement de la butée arrière de la presse plieuse.

Lubrification et nettoyage de routine

Les guides linéaires de butée arrière nécessitent une lubrification adéquate. Je recommande :

• Lubrification hebdomadaire des machines à usage intensif
• Nettoyage quotidien dans des environnements poussiéreux

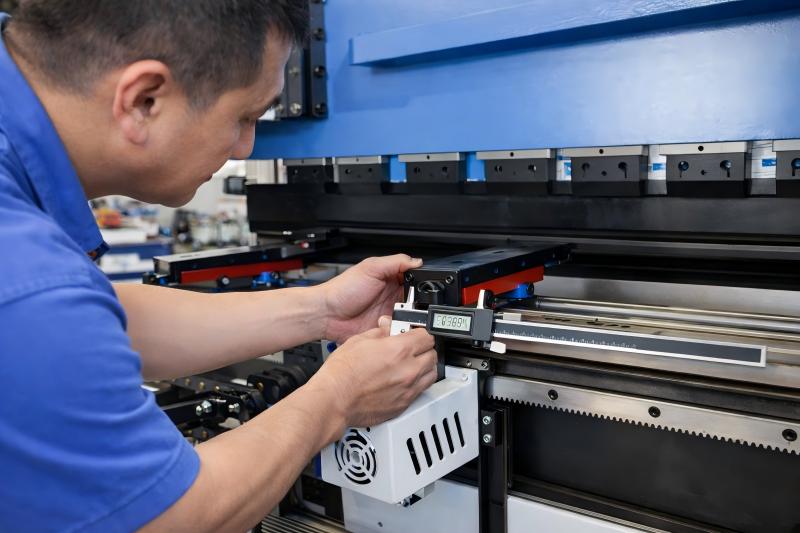

Tests de précision périodiques

Chaque mois, je teste le positionnement des répétitions :

• Répéter la commande de position à 100 mm
• Mesurer le résultat réel
• Comparer l'écart

Si l'écart dépasse la tolérance, une inspection immédiate est nécessaire.

Contrôle environnemental

Les variations de température peuvent entraîner la dilatation des composants mécaniques. Si la température de l'atelier fluctue de manière significative, laissez la machine se réchauffer avant toute production de précision.

FAQ

Conclusion

Lorsque des problèmes de positionnement de la butée arrière d'une presse plieuse apparaissent, la cause est rarement aléatoire. Elle provient généralement de l'usure mécanique, de composants de transmission desserrés, de problèmes de retour d'information électrique ou d'un étalonnage incorrect. En suivant une procédure d'inspection structurée (vérification des pièces mécaniques, contrôle du retour d'information du servomoteur et réétalonnage de l'axe CNC), vous pouvez rapidement rétablir la précision du positionnement.

Dans mon travail quotidien avec les presses plieuses, j'ai constaté que la lubrification régulière, les contrôles de précision de routine et un étalonnage correct permettent d'éviter les rebuts et les retouches coûteux. Si vous rencontrez des erreurs persistantes de positionnement de la butée arrière ou si vous avez besoin d'assistance technique, je vous recommande de consulter une équipe de service spécialisée afin de garantir la stabilité du pliage et l'efficacité de la production à long terme.
