Panne électrique de la presse plieuse L'une des causes les plus fréquentes d'arrêt soudain d'une presse plieuse est une panne électrique. Lorsque des alarmes s'affichent sur le contrôleur ou que la machine refuse de démarrer, de nombreux opérateurs pensent immédiatement à une panne grave. Pourtant, d'après mon expérience, la plupart des problèmes électriques peuvent être identifiés et résolus en suivant une procédure de dépannage claire. Dans ce guide, je vous présente les étapes pratiques que je suis habituellement pour diagnostiquer les problèmes électriques d'une presse plieuse CNC. En vérifiant les éléments clés tels que l'alimentation, les connexions de câblage, le système de commande et les capteurs, vous pouvez rapidement localiser la cause de la panne et rétablir le fonctionnement stable de la machine, tout en réduisant les temps d'arrêt inutiles.

Comprendre les causes communes de Presse plieuse panne électrique

Avant d'entamer toute procédure de dépannage, je m'efforce toujours de comprendre les causes les plus probables du problème. Les pannes électriques des presses plieuses sont rarement aléatoires ; elles proviennent généralement de plusieurs sources prévisibles.

Problèmes d'alimentation électrique dans les presses plieuses CNC

L'une des premières choses que je vérifie lors du dépannage d'une panne électrique sur une presse plieuse, c'est l'alimentation principale. Si la tension d'entrée est instable ou absente, la machine entière risque de ne pas démarrer.

Les symptômes courants comprennent :

• La manette ne s'allume pas.
• La machine s'arrête soudainement.
• Alarmes électriques fréquentes

Pour résoudre ce problème, je vérifie généralement le disjoncteur principal, je mesure la tension d'entrée à l'aide d'un multimètre et je confirme que l'alimentation électrique répond aux exigences de tension de la machine.

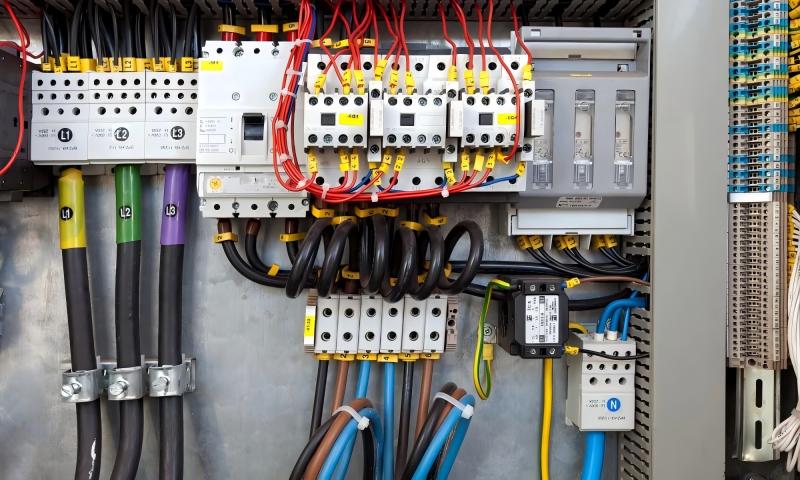

Défaillance d'un composant d'armoire électrique

L'armoire électrique renferme des composants essentiels tels que des contacteurs, des relais, des servovariateurs et des modules de puissance. Avec le temps, les vibrations et la chaleur peuvent entraîner le desserrage ou l'usure de ces composants.

Les signes typiques comprennent :

• Odeur de brûlé provenant du placard
• Bruits de cliquetis anormaux des relais
• Alarmes de servomoteur

Un contrôle régulier et un resserrage des bornes peuvent prévenir bon nombre de ces pannes.

Guide étape par étape pour le dépannage des pannes électriques des presses plieuses

Pour diagnostiquer les problèmes électriques, je privilégie une approche de dépannage méthodique et rigoureuse. Cette méthode permet d'éviter le remplacement inutile de composants et de réduire les temps d'arrêt.

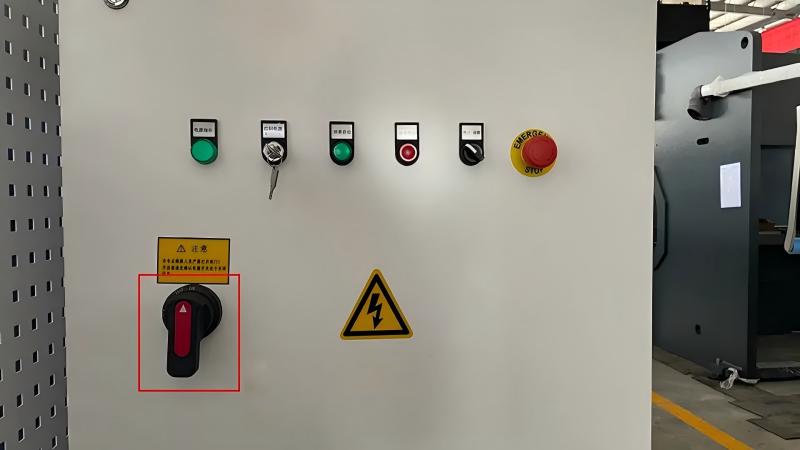

Étape 1 : Vérifier le circuit d'alimentation principal et d'arrêt d'urgence

La première chose que je fais est de vérifier l'alimentation électrique principale et le système d'arrêt d'urgence de la machine.

Je confirme que :

• Le disjoncteur principal est activé.
• Le bouton d'arrêt d'urgence est relâché.
• Le relais de sécurité fonctionne correctement

De nombreuses pannes électriques de presses plieuses sont en réalité dues au déclenchement d'un circuit de sécurité.

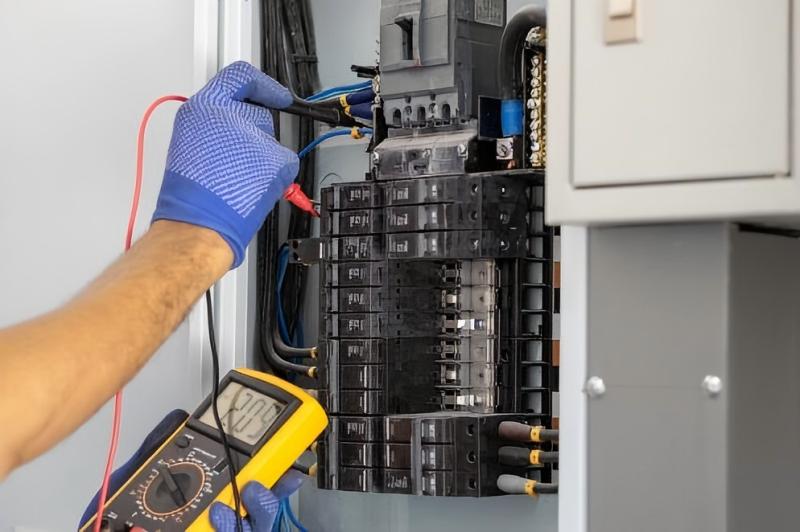

Étape 2 : Inspecter le câblage de l’armoire électrique

Ensuite, j'ouvre l'armoire électrique et j'inspecte le câblage interne.

Je recherche :

• connexions de bornes lâches
• Fils endommagés
• Connecteurs brûlés

Les vibrations pendant le fonctionnement de la machine peuvent progressivement desserrer les connexions, ce qui peut interrompre les signaux envoyés aux moteurs ou au contrôleur CNC.

Étape 3 : Vérifier le contrôleur CNC et le système IHM

Les presses plieuses modernes dépendent fortement des systèmes CNC tels que les commandes Delem, ESA ou Cybelec. Si un code d'alarme s'affiche à l'écran, je lis attentivement le message et consulte le manuel de la machine.

Les problèmes courants liés aux manettes incluent :

• Erreurs de communication logicielle
• Alarmes d'entraînement d'axe
• échecs de démarrage du système

Redémarrer la manette et vérifier les câbles de communication résout souvent ces problèmes.

Diagnostic des problèmes électriques de la butée arrière et du servomoteur

Le mouvement de la butée arrière est essentiel à la précision du pliage, et des problèmes électriques apparaissent souvent dans ce système.

Alarmes du servomoteur de butée arrière

Si la butée arrière cesse de bouger ou perd sa position, je vérifie généralement d'abord le servomoteur.

Les causes possibles sont les suivantes :

• Interruption du signal de l'encodeur
• Protection contre les surcharges du servomoteur
• dommages au câble de communication

L'inspection des câbles de l'encodeur et la réinitialisation du servomoteur permettent souvent de rétablir un fonctionnement normal.

Câblage d'alimentation et de signalisation du moteur

Une autre étape que je suis consiste à vérifier le câblage d'alimentation du moteur. Des connexions desserrées ou une isolation endommagée peuvent interrompre les signaux du moteur.

Les symptômes peuvent inclure :

• L'axe ne bouge pas.
• Positionnement incohérent
• Avertissements relatifs aux servomoteurs

Un acheminement correct des câbles et des bornes sécurisées permettent d'éviter bon nombre de ces pannes électriques.

Dépannage des pannes des capteurs et des systèmes de sécurité

Les presses plieuses utilisent de nombreux capteurs pour un fonctionnement sûr et précis. En cas de dysfonctionnement de ces capteurs, des alarmes électriques se déclenchent souvent.

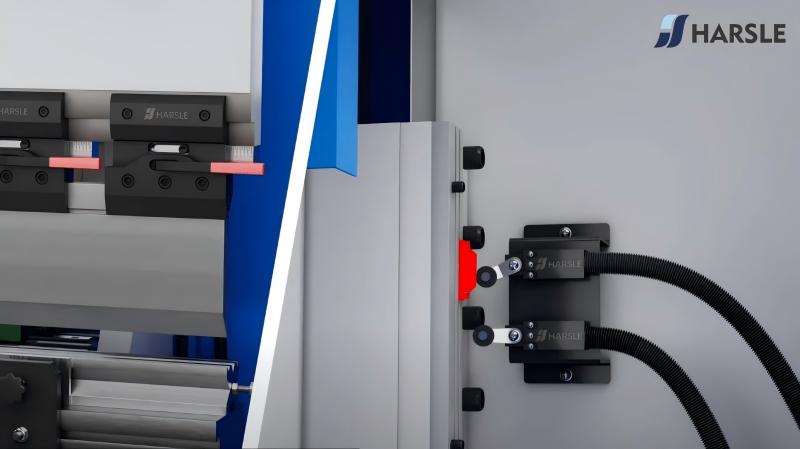

Erreurs de fin de course et de capteur de position

Les interrupteurs de fin de course garantissent le fonctionnement des axes de la machine dans des plages de sécurité. En cas de défaillance d'un capteur, le contrôleur peut bloquer le mouvement.

Pour résoudre ce problème, je vérifie :

• connexions de câblage du capteur
• Positionnement mécanique
• Voyants indicateurs de capteur

Le remplacement des capteurs endommagés résout généralement ces problèmes.

Défauts de barrière immatérielle et de relais de sécurité

Les dispositifs de sécurité, tels que les barrières immatérielles, protègent les opérateurs contre les blessures. En cas de défaillance de ces composants, la machine peut refuser de démarrer.

Je teste généralement :

• Alignement du rideau lumineux
• État du relais de sécurité
• continuité du circuit d'arrêt d'urgence

Il est essentiel de s'assurer du bon fonctionnement du système de sécurité avant de redémarrer la production.

Prévenir l'avenir Presse plieuse Pannes électriques

D'après mon expérience, de nombreux problèmes électriques sont évitables grâce à un entretien adéquat.

Inspection de routine des armoires électriques

Je recommande d'inspecter régulièrement l'armoire électrique pour vérifier :

• Bornes lâches
• Accumulation de poussière
• Composants en surchauffe

Le nettoyage régulier du boîtier améliore le refroidissement et prévient les dommages électriques.

Maintenance préventive programmée

La maintenance préventive doit comprendre :

• Vérification des câbles d'alimentation et de la mise à la terre
• Inspection des servomoteurs et des ventilateurs de refroidissement
• Test des circuits et capteurs de sécurité

Ces étapes simples réduisent considérablement le risque de panne électrique de la presse plieuse.

FAQ

Q : Quelle est la cause la plus fréquente de panne électrique d'une presse plieuse ?
A : Dans de nombreux cas, les pannes électriques sont dues à des câbles mal fixés, à une alimentation électrique instable ou à des capteurs défectueux. Un contrôle régulier permet de prévenir ces problèmes.

Q : Comment puis-je identifier rapidement un problème électrique sur une presse plieuse ?
A : Commencez par vérifier le message d'alarme du contrôleur, inspectez le circuit d'arrêt d'urgence et vérifiez l'alimentation électrique principale.

Q : Un contrôleur CNC peut-il provoquer une panne électrique d'une presse plieuse ?
R : Oui. Des erreurs logicielles du contrôleur, des pannes de communication ou des alarmes d'entraînement peuvent interrompre le fonctionnement de la machine.

Q : À quelle fréquence dois-je inspecter l'armoire électrique d'une presse plieuse ?
A : Je recommande d'effectuer des inspections électriques au moins une fois par mois, surtout dans les environnements à forte production.

Conclusion

Dépannage Panne électrique de la presse plieuse Le dépannage n'est pas forcément compliqué avec une approche structurée. En vérifiant systématiquement l'alimentation électrique, l'armoire électrique, la commande numérique, les servomoteurs et les systèmes de sécurité, je parviens généralement à localiser rapidement la source du problème. La maîtrise de ces étapes de dépannage permet non seulement de remettre la machine en marche plus rapidement, mais aussi de réduire le risque d'arrêts de production imprévus.

Pour assurer le bon fonctionnement de votre presse plieuse, des inspections électriques régulières et une maintenance préventive sont indispensables. Pour obtenir des conseils techniques supplémentaires ou une assistance professionnelle en matière de dépannage de votre presse plieuse, n'hésitez pas à contacter notre équipe ou à consulter nos ressources documentaires complémentaires.
