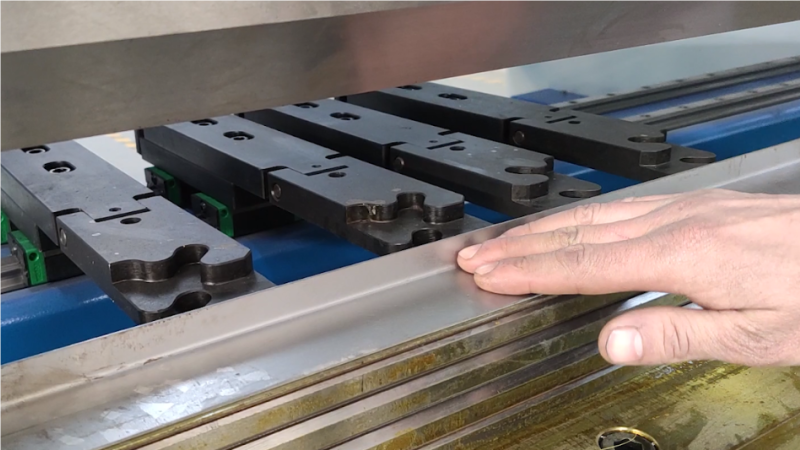

Presse plieuse Le jeu des rails de guidage est essentiel pour garantir une précision de pliage constante et un mouvement fluide du coulisseau. Si vous constatez des angles de pliage irréguliers, des bruits anormaux pendant le fonctionnement ou une usure irrégulière des colonnes de la machine, un jeu incorrect peut en être la cause. D'après mon expérience, de nombreux opérateurs se concentrent sur la pression hydraulique ou l'alignement des outils, négligeant ainsi le système de rails de guidage. Or, un jeu correct des rails de guidage influe directement sur le parallélisme du coulisseau, la stabilité structurelle et les performances à long terme de la machine. Dans ce guide, j'expliquerai comment régler correctement le jeu des rails de guidage d'une presse plieuse et je partagerai des conseils pratiques pour vous aider à maintenir la précision et à prolonger la durée de vie de votre machine.

Pourquoi le jeu du rail de guidage d'une presse plieuse est-il important pour la précision ?

Le système de rail de guidage contrôle le mouvement vertical du piston. Si le jeu entre le rail de guidage et le coulisseau est trop faible, le frottement augmente et provoque une surchauffe. S'il est trop important, le piston se déforme et son angle de façon irrégulière.

Un jeu insuffisant dans le rail de guidage de la presse plieuse peut entraîner :

• Angles de pliage inégaux sur la pièce
• Vibrations accrues pendant le fonctionnement
• Usure accélérée des blocs de glissement
• Précision de positionnement répétitive réduite

Le maintien d'un jeu correct assure un déplacement fluide du vérin et des performances de pliage stables, notamment dans les presses plieuses CNC utilisées pour des applications de haute précision.

Signes indiquant que le jeu du rail de guidage doit être ajusté

Avant de procéder à tout réglage, je vérifie toujours si la machine a réellement besoin d'un étalonnage.

Angle de flexion inégal entre les côtés gauche et droit

Si l'angle de pliage diffère d'un côté à l'autre et que l'alignement de l'outillage est correct, un jeu excessif du rail de guidage peut provoquer une légère inclinaison du piston.

Bruit de frottement anormal lors du mouvement du bélier

Un bruit de frottement ou de grincement important indique souvent que le jeu est trop faible, provoquant un contact métal sur métal.

Usure visible sur les blocs coulissants

Inspectez les surfaces de guidage. Si l'usure est irrégulière, un réglage est nécessaire pour éviter des dommages structurels à long terme.

Outils nécessaires au réglage du jeu du rail de guidage de la presse plieuse

Avant de commencer le processus d'ajustement, je prépare les éléments suivants :

• jauge d'épaisseur
• indicateur à cadran
• Clé dynamométrique
• clés hexagonales et clés plates
• Chiffon de nettoyage et lubrifiant

Il est essentiel de disposer d'outils de mesure précis lors du réglage du jeu du rail de guidage de la presse plieuse afin d'éviter un serrage excessif ou des jeux trop importants.

Guide étape par étape pour le réglage du jeu du rail de guidage de la presse plieuse

Étape 1 : Éteignez et sécurisez la machine

Tout d'abord, je mets complètement hors tension la presse plieuse et débranche l'alimentation principale. La sécurité est toujours ma priorité. Ensuite, j'abaisse le coulisseau jusqu'à une position stable afin de réduire les contraintes sur le système de guidage.

Étape 2 : Nettoyer les surfaces du rail de guidage

Avant de mesurer le jeu, je nettoie les rails de guidage et les blocs coulissants. La poussière, les résidus d'huile ou les débris métalliques peuvent affecter la précision de la mesure. Une surface propre garantit un réglage fiable.

Étape 3 : Mesurer le jeu du rail de guidage existant

À l'aide d'une jauge d'épaisseur, je vérifie l'écart entre le rail de guidage et le bloc coulissant. J'utilise également un comparateur à cadran pour mesurer le jeu du piston. Cela permet de déterminer si le jeu est supérieur aux spécifications du fabricant.

Pour la plupart des presses plieuses à commande numérique, le jeu doit rester dans les limites de tolérance spécifiées dans le manuel technique. Un écart excessif nuit à la précision du pliage.

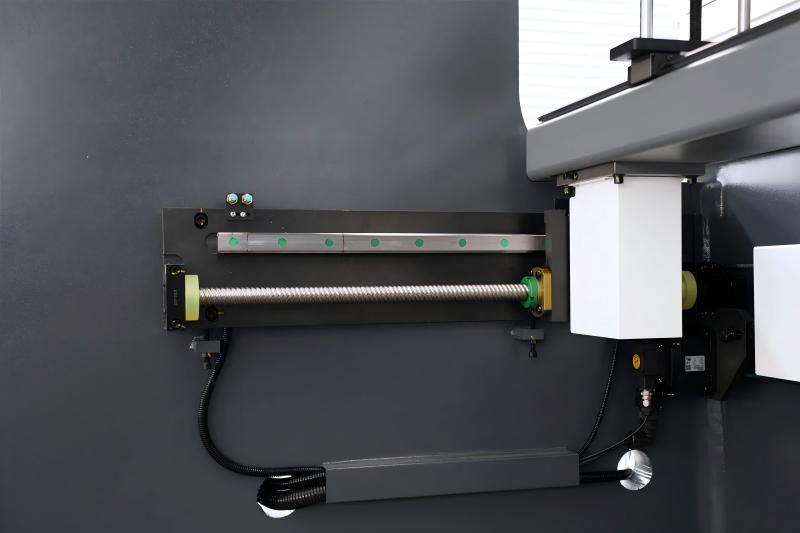

Étape 4 : Ajuster uniformément les vis de réglage

La plupart des presses plieuses utilisent des glissières réglables ou des vis latérales pour contrôler le jeu du rail de guidage. Je serre ou desserre ces vis progressivement par petits incréments.

Principes clés que je suis toujours :

• Ajustez les deux côtés de manière symétrique.
• Évitez les changements brusques et importants.
• Mesurer à nouveau le jeu après chaque changement

Un jeu correct des rails de guidage d'une presse plieuse nécessite un équilibre. Si un côté est plus serré que l'autre, le parallélisme du coulisseau sera compromis.

Étape 5 : Tester la fluidité du mouvement du vérin

Après réglage, je déplace manuellement et lentement la barrette de RAM pour vérifier sa résistance. Elle doit se déplacer sans à-coups, sans vibration ni bruit anormal.

Ensuite, je réalise un test de flexion légère sur des chutes de matériau afin de vérifier la constance de l'angle sur toute la longueur.

Comment maintenir les performances des rails de guidage à long terme

Un simple réglage ne suffit pas. La maintenance préventive permet d'éviter tout désalignement futur.

Programme de lubrification régulière

Je respecte toujours un programme de lubrification régulier. Les rails de guidage nécessitent un lubrifiant propre pour minimiser la friction et l'usure.

Inspection périodique du parallélisme

À l'aide d'un comparateur, je vérifie périodiquement le parallélisme de la RAM. Une détection précoce évite des réétalonnages importants ultérieurement.

Évitez de surcharger la presse plieuse.

Un fonctionnement au-delà de la charge nominale accélère l'usure des guides. Je vérifie toujours l'exactitude des calculs de force de flexion avant la production.

FAQ

Conclusion

Réglage correct de Presse plieuse Le jeu des rails de guidage est essentiel pour garantir la précision du pliage, la fluidité du déplacement du coulisseau et la fiabilité à long terme de la machine. En mesurant précisément ce jeu, en ajustant uniformément les glissières et en testant les performances après chaque modification, je peux prévenir les incohérences angulaires et l'usure excessive.

Un contrôle et une lubrification réguliers permettent de protéger le système de guidage contre les dommages prématurés. En cas de doute sur la procédure de réglage ou si vous souhaitez bénéficier de l'assistance d'un expert pour votre presse plieuse CNC, nous vous recommandons de contacter notre équipe technique. Un jeu correct des rails de guidage dès aujourd'hui vous évitera des réparations coûteuses et des temps d'arrêt demain.
