Lorsque les opérateurs constatent des angles de flexion incohérents, un bruit anormal de la machine ou un mouvement instable du vérin, une cause fréquente est Usure des rails de guidage de la presse plieuse. D'après mon expérience avec les presses plieuses en atelier, l'usure des rails de guidage se développe souvent lentement et passe facilement inaperçue jusqu'à ce qu'elle affecte la précision du pliage. Heureusement, la plupart des problèmes de rails de guidage peuvent être détectés précocement et corrigés par une inspection, un réglage et un entretien appropriés. Dans ce guide, j'expliquerai comment identifier l'usure des rails de guidage d'une presse plieuse, ses causes et les mesures pratiques à prendre pour résoudre le problème et restaurer la précision de votre machine.

Quelles sont les causes ? Presse plieuse Usure du rail de guidage ?

Comprendre la cause profonde du problème est la première étape pour le résoudre. Les rails de guidage des presses plieuses subissent des contraintes mécaniques constantes pendant leur fonctionnement, et plusieurs facteurs peuvent accélérer leur usure.

Lubrification insuffisante des rails de guidage de la presse plieuse

L'une des causes les plus fréquentes de Usure des rails de guidage de la presse plieuse est dû à une lubrification insuffisante. Les rails de guidage et les surfaces de glissement nécessitent une lubrification constante pour réduire le frottement. En cas de lubrification insuffisante :

• Le contact métal-métal augmente
• Des rayures superficielles se forment sur les rails de guidage.
• Le mouvement du bélier devient instable

Dans de nombreuses usines, les programmes de lubrification sont négligés, ce qui entraîne une usure prématurée des surfaces des rails.

Poussières, particules métalliques et contamination de l'atelier

Les presses plieuses fonctionnent dans des environnements où la poussière et les débris métalliques sont inévitables. Si les rails de guidage ne sont pas nettoyés régulièrement, de fines particules s'accumulent et agissent comme un abrasif. Avec le temps, cette contamination accélère l'usure et endommage les surfaces de glissement.

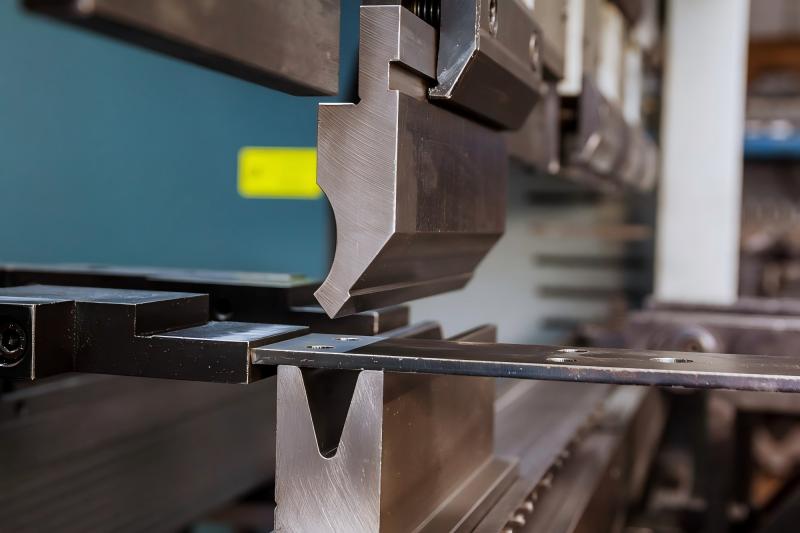

Charge décentrée à long terme

Des pratiques de cintrage inappropriées, telles qu'une charge décentrée ou une répartition inégale du tonnage, contribuent également à l'endommagement du rail de guidage. Lorsque la force est appliquée de manière inégale, le vérin ne se déplace pas symétriquement, ce qui augmente la contrainte sur un côté du rail de guidage.

Comment identifier l'usure précoce des rails de guidage d'une presse plieuse

Avant d'entreprendre toute réparation, il est important de confirmer que l'usure du rail de guidage est bien la cause du problème.

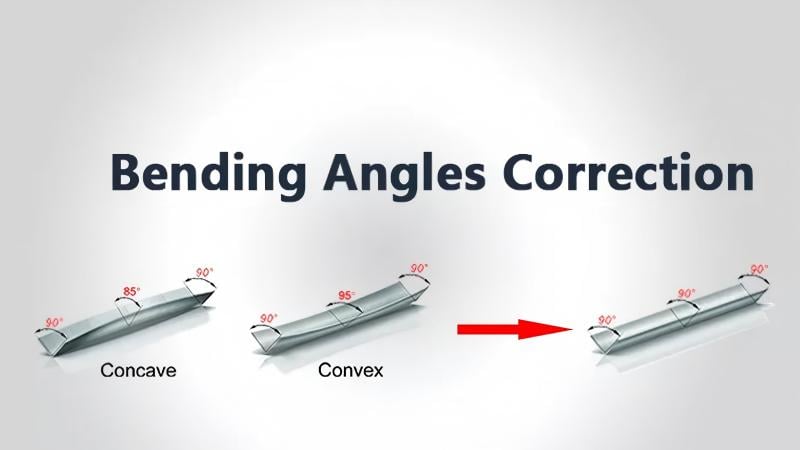

Vérifier les angles de flexion irréguliers

Si je constate que des pièces pliées lors d'un même programme présentent des angles différents le long de la ligne de pliage, l'usure du rail de guidage peut affecter le parallélisme du coulisseau. C'est souvent le premier signe indiquant que les composants mécaniques nécessitent une inspection.

Soyez attentif aux bruits anormaux des machines.

L'usure des rails de guidage produit souvent des bruits inhabituels lors du déplacement du piston. Des grincements, des vibrations ou des bruits de glissement irréguliers indiquent généralement des problèmes de frottement entre le piston et les rails de guidage.

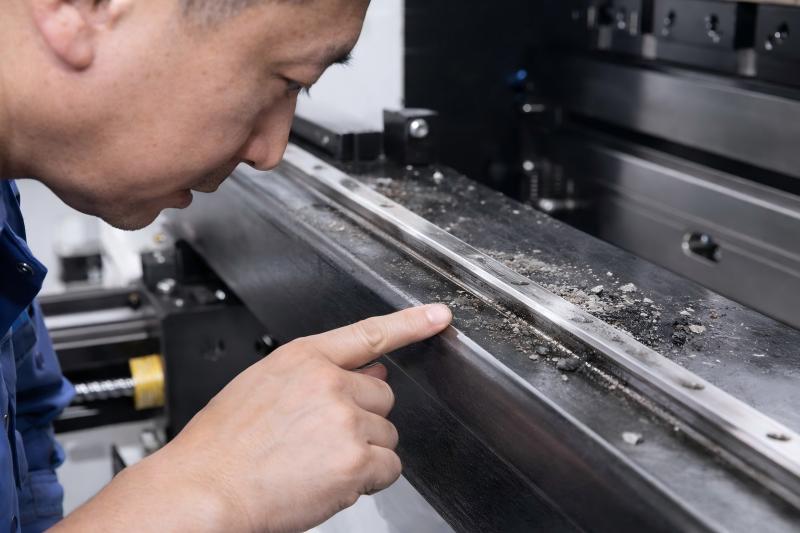

Inspectez la surface du rail de guidage

Une inspection visuelle peut révéler des signes d'usure précoces tels que :

• Rayures sur les surfaces de glissement
• Marques de polissage irrégulières
• Accumulation de poussière métallique
• Résidus de lubrification mélangés à des débris

Si ces signes apparaissent, une intervention de maintenance doit être effectuée immédiatement.

Guide étape par étape pour réparer l'usure des rails de guidage d'une presse plieuse

Une fois le problème confirmé, je suis généralement une procédure de réparation systématique pour rétablir le bon fonctionnement de la machine.

Étape 1 : Nettoyer le rail de guidage et les surfaces de glissement

La première étape consiste toujours en un nettoyage minutieux. Il faut éliminer la poussière accumulée, les particules métalliques et les résidus de lubrifiant à l'aide d'un chiffon propre et d'une solution de nettoyage adaptée. Cela permet d'éviter toute abrasion supplémentaire et d'inspecter clairement l'état du rail.

Un rail de guidage propre permet également de déterminer si l'usure est mineure ou importante.

Étape 2 : Appliquer une lubrification appropriée

Après le nettoyage, appliquez la lubrification appropriée recommandée par le fabricant de la machine. Lubrification appropriée :

• Réduit le frottement
• Protège les surfaces de glissement
• Assure un mouvement fluide du vérin

Je recommande toujours d'utiliser des lubrifiants industriels de haute qualité conçus pour les équipements mécaniques lourds.

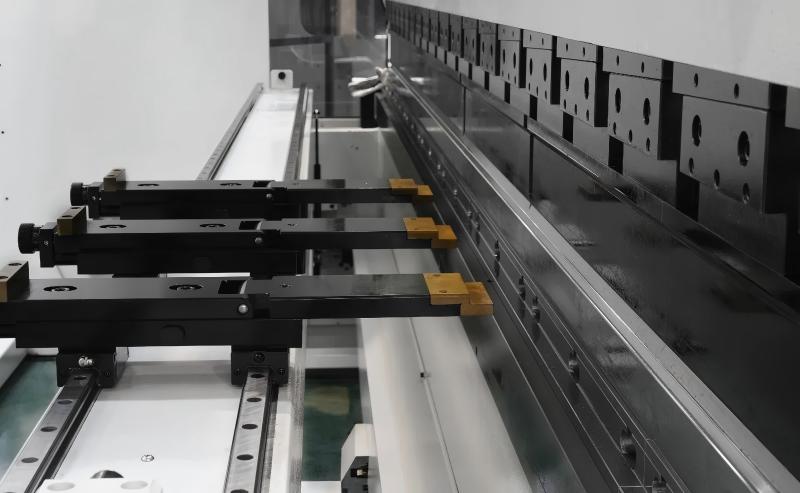

Étape 3 : Ajuster le jeu du rail de guidage

La plupart des presses plieuses permettent le réglage du jeu du rail de guidage à l'aide de cales ou de blocs de réglage. Si l'écart entre le coulisseau et le rail de guidage devient trop important en raison de l'usure, le coulisseau peut se déplacer de manière irrégulière.

Le réglage du jeu permet de rétablir un alignement correct et de stabiliser le mouvement du vérin lors des opérations de pliage.

Étape 4 : Rétablir le parallélisme RAM

L'usure du rail de guidage peut affecter le mouvement parallèle du piston. À l'aide d'outils de mesure de précision tels que des comparateurs à cadran ou des systèmes d'alignement laser, les techniciens peuvent recalibrer l'alignement du piston.

Un parallélisme correct garantit des angles de pliage constants sur toute la pièce.

Étape 5 : Remplacer les composants fortement usés

Si l'usure est excessive et que le réglage n'est plus efficace, le remplacement du rail de guidage ou des blocs coulissants peut s'avérer nécessaire. Bien que cette réparation prenne plus de temps, elle rétablit la précision d'origine de la machine et prévient d'autres dommages mécaniques.

Prévention de l'usure future des rails de guidage de la presse plieuse

La maintenance préventive est le meilleur moyen d'éviter de reproduire le même problème.

Établir un programme de lubrification régulier

Des contrôles de lubrification quotidiens ou hebdomadaires garantissent la protection des rails de guidage. Un programme de lubrification régulier prolonge considérablement la durée de vie des composants.

Gardez la machine propre

Le nettoyage des rails de guidage après chaque poste de production empêche l'accumulation de poussière métallique. Même de petites particules peuvent causer des dommages à long terme si elles ne sont pas éliminées.

Évitez les flexions décentrées

Les opérateurs doivent, dans la mesure du possible, répartir uniformément les charges de flexion sur toute la longueur de la machine. Une charge équilibrée réduit les contraintes sur les rails de guidage et améliore la stabilité de la machine.

FAQ

Conclusion

Presse plieuse L'usure des rails de guidage est un problème mécanique courant, mais aussi l'un des plus faciles à prévenir lors du fonctionnement d'une presse plieuse. En comprenant les causes, en effectuant des inspections régulières et en suivant les procédures d'entretien appropriées, vous pouvez rétablir la précision de la machine et prévenir les dommages à long terme.

D'après mon expérience, des actions simples comme le nettoyage, la lubrification et la vérification de l'alignement peuvent prolonger considérablement la durée de vie des rails de guidage et garantir une performance de pliage stable. Si votre presse plieuse présente déjà des signes d'usure des rails de guidage, une intervention rapide permettra de réduire les coûts de réparation et les temps d'arrêt de production.

Si vous avez besoin de conseils professionnels concernant l'entretien ou le dépannage de votre presse plieuse, n'hésitez pas à contacter notre équipe technique ou à consulter nos ressources documentaires pour optimiser le fonctionnement de votre équipement.
