Les problèmes de synchronisation des vérins de presse plieuse se manifestent souvent par des angles de pliage irréguliers, des mouvements Y1 et Y2 incohérents ou des messages d'alarme répétés sur la commande numérique. J'ai constaté ce problème aussi bien sur des machines neuves que sur des machines en service depuis longtemps. Ignoré, il affecte directement la précision du pliage, la durée de vie des outils et la stabilité globale de la production. Dans cet article, je vous présenterai les principales causes de défaillance de la synchronisation des vérins de presse plieuse, la méthode de diagnostic étape par étape et les mesures pratiques à prendre pour rétablir un fonctionnement fluide et précis.

Comprendre le fonctionnement de la synchronisation des vérins de presse plieuse

Avant de procéder au dépannage, je m'assure toujours que l'opérateur comprenne le fonctionnement de la synchronisation dans une presse plieuse CNC moderne.

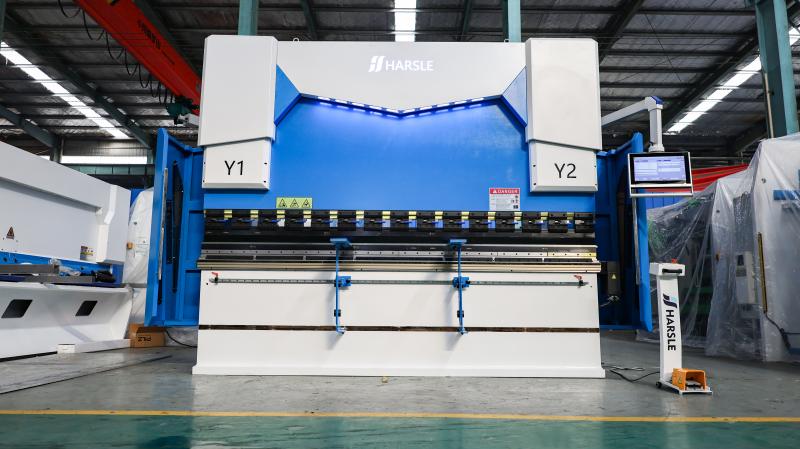

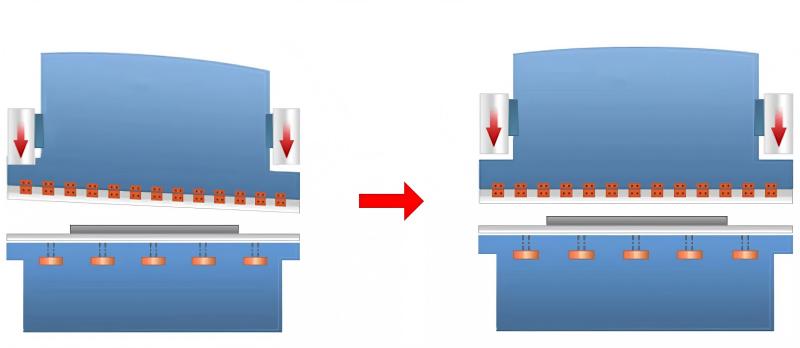

Commande des axes Y1 et Y2 dans les presses plieuses CNC

Dans la plupart des presses plieuses hydrauliques à commande numérique, le coulisseau est commandé par deux vérins indépendants : un à gauche (Y1) et un à droite (Y2). Une commande numérique surveille en permanence le retour d’information de position provenant d’encodeurs linéaires et ajuste les vannes proportionnelles pour maintenir un mouvement parfaitement parallèle.

En cas de défaillance du système de synchronisation, le vérin s'incline légèrement lors de la flexion, ce qui provoque :

• Déviation angulaire
• Usure irrégulière des outils
• Concentration des contraintes du cadre

La compréhension de ce système permet de diagnostiquer avec précision les problèmes de synchronisation des vérins de presse plieuse, au lieu de procéder par suppositions.

Causes hydrauliques de Presse plieuse Échec de la synchronisation de la RAM

L'instabilité hydraulique est l'une des causes les plus fréquentes que je rencontre.

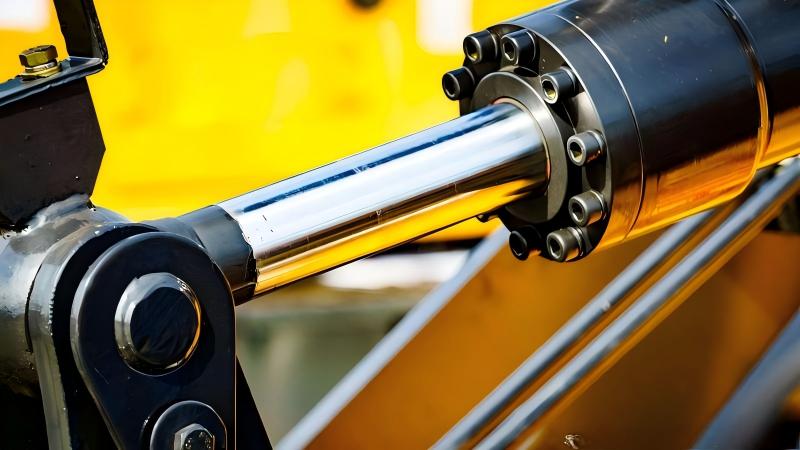

Pression hydraulique inégale entre les cylindres

Si un vérin hydraulique reçoit une pression légèrement inférieure à celle de l'autre, le piston ne peut pas rester parallèle. Cela peut être dû à :

• Joints hydrauliques usés
• fuites internes
• Vannes hydrauliques bloquées

Pour diagnostiquer ce problème, je recommande de vérifier la pression du système des deux côtés à l'aide de manomètres étalonnés. Si un déséquilibre de pression est détecté, inspectez immédiatement les joints et les vannes proportionnelles.

Huile hydraulique contaminée

L'huile sale affecte la précision des vannes proportionnelles. Même de petites particules peuvent perturber la vitesse de réponse de la vanne, entraînant un retard de correction entre Y1 et Y2.

Une filtration régulière de l'huile et un remplacement programmé de l'huile sont essentiels pour éviter une panne de synchronisation du vérin de la presse plieuse due à une contamination hydraulique.

Erreurs du codeur linéaire et du système de rétroaction

Un retour d'information précis est essentiel à la synchronisation.

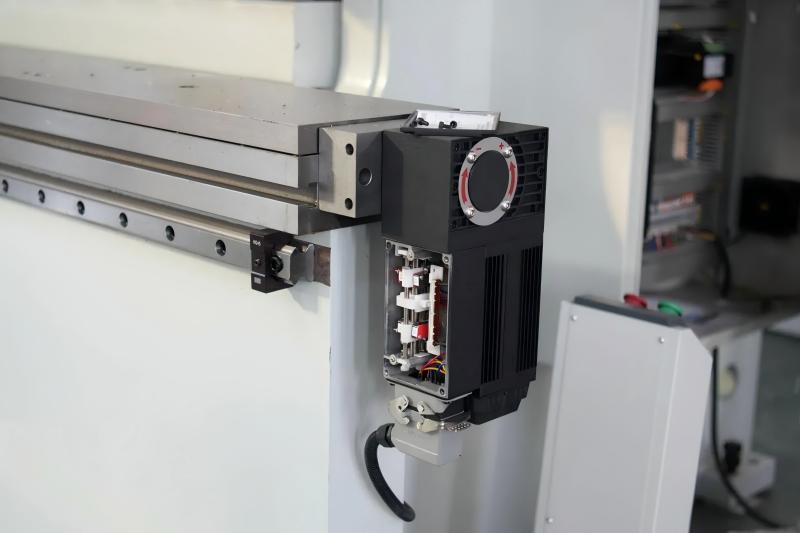

Désalignement ou dommage de l'échelle linéaire

Si un codeur linéaire se desserre, se désaligne ou est contaminé par la poussière, il peut envoyer des signaux de position incorrects au système CNC. Cela entraîne une surcorrection ou une sous-correction de la position du piston par le contrôleur.

Lors du dépannage, je procède toujours comme suit :

1. Inspectez les supports de montage de l'encodeur.
2. Nettoyez soigneusement la surface du tartre
3. Vérifier les dommages physiques

Le remplacement des encodeurs endommagés résout souvent immédiatement les problèmes de synchronisation.

Interférences électriques dans les signaux de rétroaction

Une mauvaise mise à la terre ou des câbles endommagés peuvent provoquer une transmission de signal instable. Cela entraîne :

• secousses soudaines
• Codes d'alarme de synchronisation
• Dérive de position

Les câbles blindés et une mise à la terre correcte sont essentiels dans les systèmes de presses plieuses CNC de haute précision.

Problèmes liés à la structure mécanique et à la déformation du cadre

Parfois, le problème n'est ni hydraulique ni électrique, il est structurel.

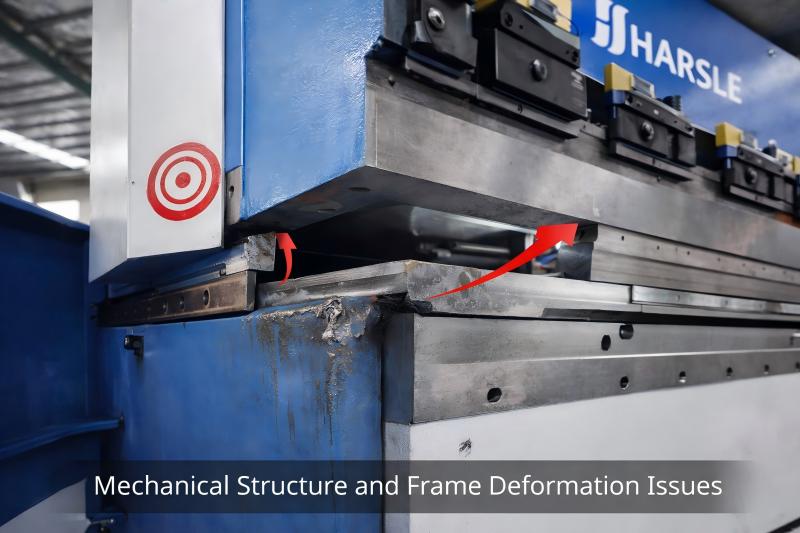

Déformation du cadre sous forte charge

Si une presse plieuse est fréquemment utilisée à une force de pliage proche de sa force maximale sans réglage adéquat du bombage, une déformation du bâti peut se produire. À terme, cela affecte le parallélisme et engendre des problèmes apparents de synchronisation des coulisseaux de la presse plieuse.

La vérification de l'alignement du cadre à l'aide d'outils de mesure de précision permet de déterminer si les contraintes structurelles sont à l'origine du problème.

Usure du rail de guidage et du piston

L'usure excessive des rails de guidage peut engendrer une résistance mécanique d'un côté du piston. Ce frottement irrégulier provoque une instabilité de la synchronisation.

La lubrification et l'inspection régulières des surfaces de glissement sont nécessaires pour prévenir ce déséquilibre mécanique.

Problèmes de paramètres et d'étalonnage des commandes numériques

Dans certains cas, l'échec de la synchronisation est dû à des paramètres système incorrects plutôt qu'à des dommages matériels.

Étalonnage Y1/Y2 incorrect

Si vous avez récemment remplacé des composants ou mis à jour le contrôleur, un recalibrage peut être nécessaire. Je recommande d'effectuer les opérations suivantes :

• procédure de retour du point de référence
• Calibrage du parallélisme
• configuration de compensation de couronnement

Apprendre à calibrer correctement une presse plieuse CNC permet d'éliminer de nombreuses alarmes de synchronisation.

Mauvaise configuration des paramètres après la maintenance

Des modifications incorrectes des paramètres du système CNC peuvent altérer la vitesse de réponse de la synchronisation ou la plage de tolérance.

Toujours sauvegarder les paramètres avant tout réglage et suivre scrupuleusement les instructions du fabricant.

Guide de dépannage étape par étape pour la synchronisation des vérins de presse plieuse

Lorsque je traite des problèmes de synchronisation, je suis un processus structuré :

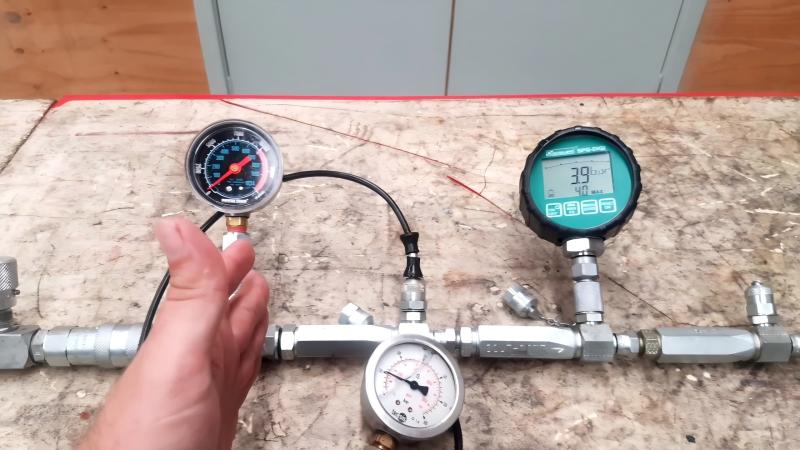

Étape 1 – Vérifier l’équilibre de la pression hydraulique

Mesurez la pression dans les deux cylindres et comparez les valeurs relevées pendant la flexion. Recherchez les signes de fuite interne.

Étape 2 – Inspection des codeurs linéaires et du câblage

Vérifiez la propreté de l'encodeur, l'intégrité du câble et la qualité de la mise à la terre.

Étape 3 – Examiner l’alignement mécanique

Vérifiez la lubrification du rail de guidage et inspectez-le pour détecter toute anomalie de frottement ou de déformation.

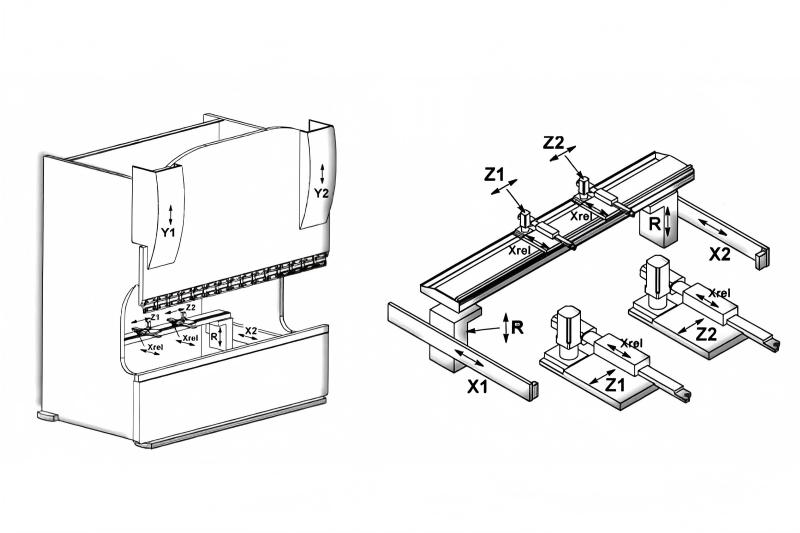

Étape 4 – Recalibrer le système CNC

Effectuez un étalonnage complet de l'axe Y et confirmez le mouvement parallèle à plusieurs positions de course.

Le respect de ces étapes permet d'éviter le remplacement inutile de pièces et de réduire les temps d'arrêt.

FAQ

Conclusion

Presse plieuse Une panne de synchronisation du vérin n'est généralement pas due à un seul problème ; elle résulte souvent d'un déséquilibre hydraulique, d'erreurs d'encodeur, d'une usure mécanique ou d'un étalonnage incorrect. D'après mon expérience, un diagnostic précoce et un dépannage structuré sont essentiels pour rétablir la précision de pliage.

En maintenant la propreté des systèmes hydrauliques, en protégeant les composants de retour d'information, en assurant une lubrification adéquate et en effectuant un étalonnage régulier, vous pouvez réduire considérablement les risques de synchronisation et prolonger la durée de vie de la machine.

Si vous rencontrez des problèmes de synchronisation persistants ou si vous avez besoin d'assistance technique, je vous recommande de contacter une équipe de techniciens spécialisés pour une inspection et un étalonnage approfondis. Une intervention rapide aujourd'hui vous évitera des interruptions de service coûteuses demain.
