Lorsque les opérateurs rencontrent Erreurs du système servo de la presse plieuse, En cas de panne, la production s'arrête souvent brutalement et de nombreux utilisateurs ne savent pas par où commencer le dépannage. D'après mon expérience avec les presses plieuses CNC, la plupart des alarmes du système servo sont dues à des problèmes relativement simples, comme des défauts d'encodeur, des problèmes de câblage, des erreurs de paramètres du servomoteur ou une résistance mécanique. Dans ce guide, j'expliquerai comment je diagnostique et résous généralement, étape par étape, les erreurs du système servo des presses plieuses, afin d'aider les opérateurs à rétablir rapidement les performances de la machine tout en préservant la précision de positionnement et la stabilité du servomoteur.

Comprendre les points communs Presse plieuse Erreurs du système servo

Avant de résoudre le problème, je commence toujours par identifier le type d'erreur du servomoteur affichée sur la commande numérique. La plupart des presses plieuses modernes utilisent des servomoteurs pour le système de butée arrière ou la commande de synchronisation hydraulique.

Types typiques d'alarmes servo dans les presses plieuses CNC

Les alarmes courantes liées aux erreurs du système servo de la presse plieuse comprennent :

• Alarmes de surcharge des servomoteurs
• erreurs de communication de l'encodeur
• alarmes de déviation de position
• Surchauffe du servomoteur
• Protection contre les surintensités du servomoteur

Chaque alarme indique une cause différente. Comprendre le code d'alarme affiché sur le contrôleur (par exemple, les systèmes Delem, ESA ou Cybelec) permet de cibler le dépannage.

Diagnostic étape par étape de Presse plieuse Erreurs du système servo

Lorsque je diagnostique des problèmes de systèmes servo, je suis une procédure structurée afin d'éviter le remplacement inutile de composants.

Étape 1 : Vérifier les codes d’alarme du servomoteur

La première étape consiste à vérifier l'affichage du servomoteur ou le message d'alarme du contrôleur CNC.

La plupart des servomoteurs fournissent des codes de diagnostic détaillés. Je les note systématiquement :

• numéro de code d'alarme
• État de fonctionnement de la machine au moment du déclenchement de l'alarme
• Axe concerné (butée arrière de l'axe X, hauteur de l'axe R, etc.)

Ces informations me permettent de déterminer rapidement si le problème est d'ordre électrique, mécanique ou lié à un paramètre.

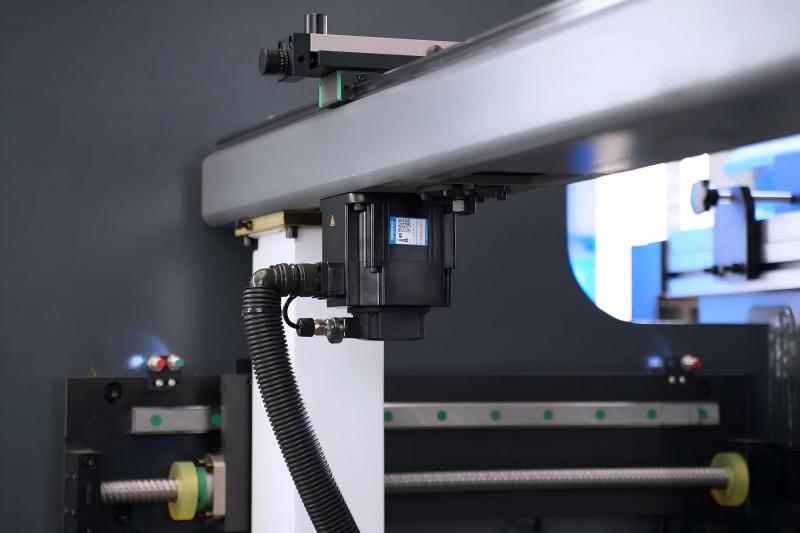

Étape 2 : Inspecter le câblage et les connecteurs du servomoteur

Les câbles desserrés sont l'une des causes les plus fréquentes d'erreurs du système servo des presses plieuses.

J'inspecte attentivement :

• câbles d'alimentation du moteur
• câbles de retour d'encodeur
• borniers à l'intérieur de l'armoire électrique

Même de légères vibrations lors d'un fonctionnement prolongé peuvent desserrer les connecteurs. Le resserrage des bornes et la vérification de l'état des câbles permettent souvent de résoudre les pannes intermittentes des servomoteurs.

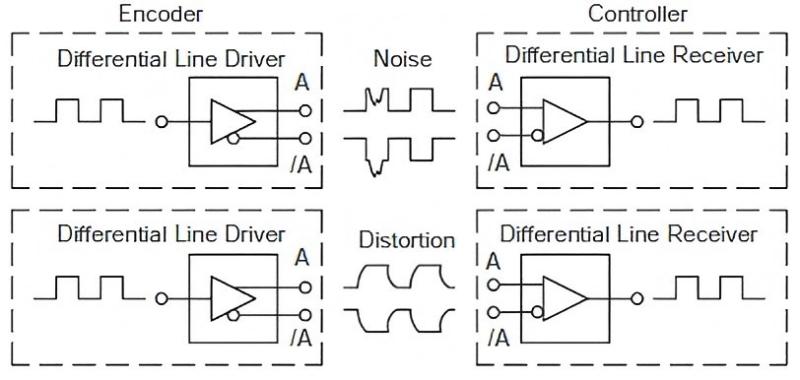

Étape 3 : Vérifier les signaux de retour de l’encodeur

Les servomoteurs utilisent le retour d'information de l'encodeur pour maintenir un positionnement précis.

Si le signal de l'encodeur devient instable, la machine peut afficher :

• alarmes de déviation de position
• Erreurs de synchronisation de l'axe
• Arrêts inattendus des servomoteurs

Je vérifie les connexions de l'encodeur et inspecte les câbles pour détecter toute contamination par l'huile ou tout dommage mécanique. Si nécessaire, je teste le signal de l'encodeur via le menu de diagnostic du servomoteur.

Causes mécaniques des erreurs du système servo de la presse plieuse

Les problèmes des servomoteurs ne sont pas tous d'origine électrique. Une résistance mécanique déclenche souvent les alarmes des servomoteurs.

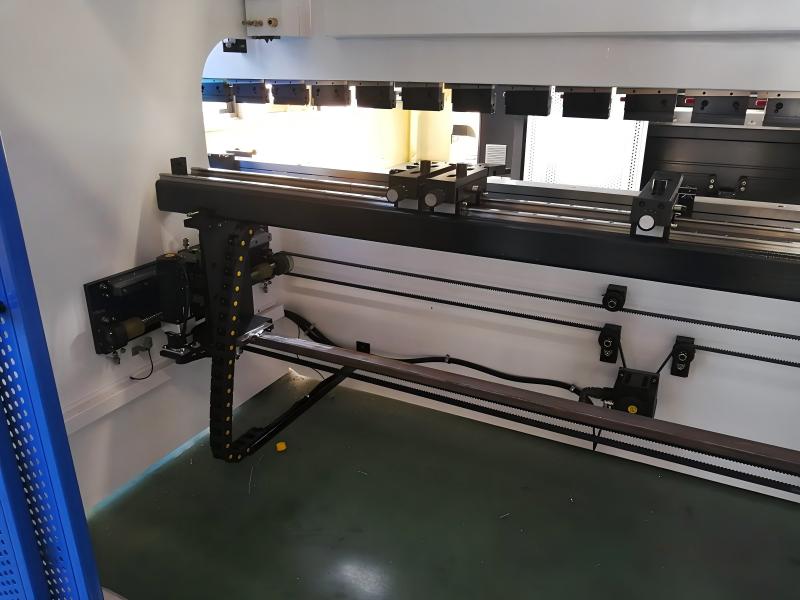

Résistance du guide linéaire de butée arrière

Lorsque les guides linéaires de la butée arrière accumulent de la poussière, des copeaux de métal ou une lubrification insuffisante, le servomoteur doit fournir un effort supplémentaire pour déplacer l'axe. Cela peut entraîner :

• Alarmes de surcharge des servomoteurs
• Surchauffe du moteur
• vitesse de positionnement lente

Le nettoyage des rails de guidage et la lubrification des vis à billes réduisent considérablement la résistance et rétablissent le fonctionnement normal du servomoteur.

Désalignement de la vis à billes

Une installation incorrecte ou une usure prolongée peuvent entraîner un désalignement de la vis à billes. Dans ce cas, je vérifie :

• rectitude de la vis à billes
• Alignement du couplage entre le servomoteur et la vis
• Usure des roulements aux deux extrémités

Un alignement correct élimine la charge excessive sur le servomoteur.

Erreurs de paramètres et problèmes d'étalonnage des servomoteurs

Des paramètres de servo incorrects constituent une autre cause fréquente d'erreurs du système de servo de la presse plieuse, notamment après des opérations de maintenance ou des mises à jour logicielles.

Configuration des paramètres du servo

Si des paramètres tels que l'accélération, les limites de vitesse ou la tolérance de position sont incorrects, le système servo peut déclencher des alarmes.

Je vérifie généralement :

• Paramètres de gain du servo
• Paramètres d'accélération
• Limites d'écart de position

Ces paramètres doivent correspondre aux valeurs recommandées par le fabricant de la machine.

Calibrage de la position de la butée arrière

Si la référence de position de la butée arrière devient imprécise, le contrôleur CNC peut détecter un écart anormal.

Pour résoudre ce problème, j'effectue :

• Calibrage du point d'origine des axes
• Réinitialisation de la référence de butée arrière
• Vérification de la précision de la position à l'aide d'outils de mesure

Un étalonnage correct garantit que le système servo fonctionne dans la plage de tolérance appropriée.

Mesures préventives pour éviter les erreurs du système servo

Il est beaucoup plus facile de prévenir les erreurs du système servo de la presse plieuse que de les réparer pendant les arrêts de production.

Inspection électrique de routine

Je recommande de vérifier régulièrement l'armoire électrique pour s'assurer que :

• Refroidissement stable du servomoteur
• Filtres de ventilation propres
• Bornes électriques étanches

L'accumulation de poussière peut provoquer une surchauffe et une instabilité de la communication.

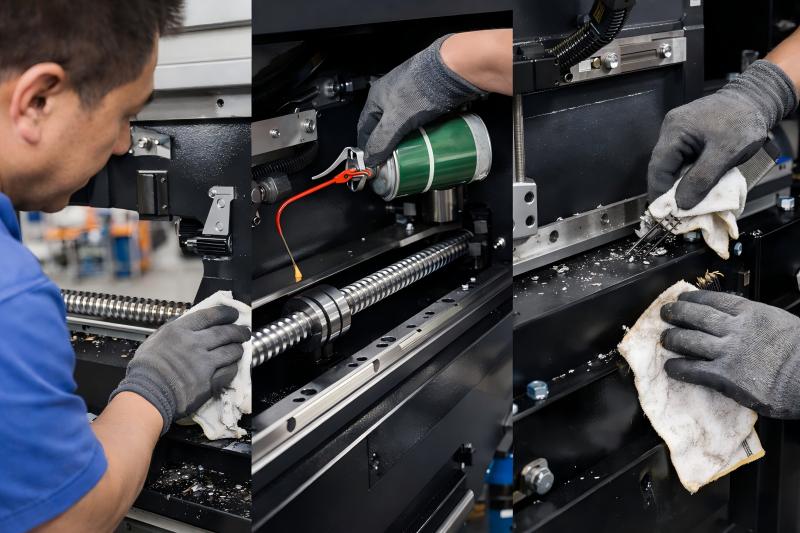

Lubrification et entretien mécanique

Une lubrification adéquate des composants mécaniques réduit considérablement la charge du servomoteur. Les tâches de maintenance doivent inclure :

• Nettoyage des vis à billes
• lubrification des guides linéaires
• Élimination des débris métalliques des pièces mobiles

Cet entretien permet d'éviter toute contrainte inutile sur le servomoteur.

Surveillance de la température et de la charge du servomoteur

La plupart des contrôleurs CNC permettent une surveillance en temps réel de la charge et de la température des servomoteurs.

Si je constate des augmentations anormales de la charge ou de la température, j'enquête immédiatement afin d'éviter de futures alarmes de servomoteurs.

FAQ

Conclusion

Les erreurs du système servo de la presse plieuse peuvent interrompre la production et affecter la précision du pliage, mais la plupart des problèmes sont résolubles grâce à une méthode de dépannage structurée. En vérifiant les codes d'alarme du servo, en inspectant le câblage et les signaux de l'encodeur, en éliminant les résistances mécaniques et en contrôlant les paramètres du servo, je parviens généralement à identifier et à résoudre rapidement le problème.

Un entretien préventif régulier est la meilleure façon de garantir la stabilité et la fiabilité de votre système servo. En cas de problèmes persistants avec votre système servo ou si vous avez besoin d'assistance technique pour le diagnostic de votre presse plieuse CNC, notre équipe technique est toujours prête à vous aider à trouver la solution adaptée et à assurer la continuité de votre production.
