En matière de précision et d'efficacité de fabrication, l'utilisation des corrections ESA S860 peut changer la donne. Si vous cherchez des moyens de rationaliser vos opérations et d'optimiser ces corrections, vous êtes au bon endroit.

Dans ce document, je vous présente les étapes et techniques essentielles pour intégrer efficacement les corrections ESA S860 à votre flux de travail. À la fin de ce guide, vous maîtriserez parfaitement l'utilisation de ces corrections pour optimiser vos processus de fabrication et garantir une précision et une cohérence accrues dans vos résultats. Que vous soyez novice en matière d'ESA S860 ou que vous souhaitiez perfectionner vos méthodes actuelles, cette documentation vous apportera les informations nécessaires.

Mise en place Coefficient de sertissage/frappes

Pour rationaliser l'utilisation des corrections ESA S860, il faut comprendre la configuration des coefficients de clinchage et de frappe.

Saisie du masque de coefficient de correction

Commencez par accéder au masque de corrections. Pour cela, naviguez dans l'interface ESA S860 et appuyez sur les touches nécessaires pour afficher les coefficients de correction.

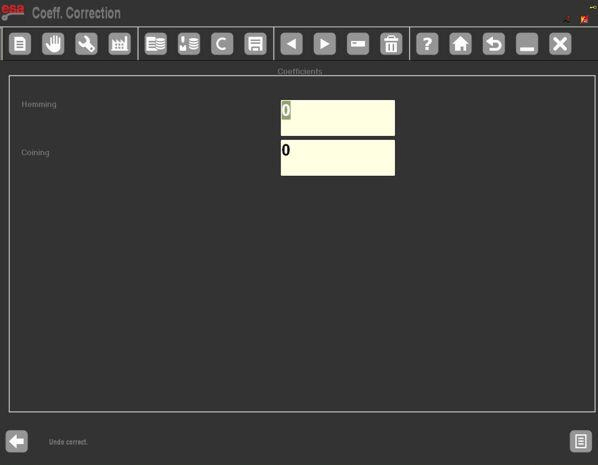

Une fois à l'intérieur, recherchez et sélectionnez le [Coefficient de correction] touche. Cela ouvrira le masque correspondant :

Utilisation du coefficient de clinchage/frappe

Saisissez les coefficients de clinchage et de frappe dans le masque des coefficients de correction. Après avoir saisi vos données, un redémarrage du système est nécessaire pour que ces paramètres prennent effet.

Ces coefficients modifient les PMI (Preliminary Manifold Instructions) pour toutes les opérations de clinchage et de frappe, en ajoutant des valeurs algébriquement aux calculs standard.

Sauvegarde et suppression des coefficients

Les coefficients sont enregistrés à chaque sortie du masque, garantissant ainsi la cohérence entre les sessions. Pour annuler les modifications, utilisez le bouton [Ignorer Correct.] touche pour revenir aux paramètres d'origine.

Application des corrections en mode semi-automatique

L'application de corrections en mode semi-automatique peut optimiser davantage la précision des opérations de votre machine ESA S860.

Effectuer des corrections dans un masque semi-automatique

Il est possible d'entrer directement les corrections des angles et des butées dans le masque semi-automatique avec la possibilité d'appliquer la correction entrée à tous les angles qui sont les mêmes que cette pièce spécifique de cette section, ou seulement ce coude spécifique.

En mode STOP, les corrections d'angles et d'arrêts peuvent être saisies directement dans le masque semi-automatique.

Modifier les corrections des axes Y1, Y2, et X, et la hauteur de axes R.

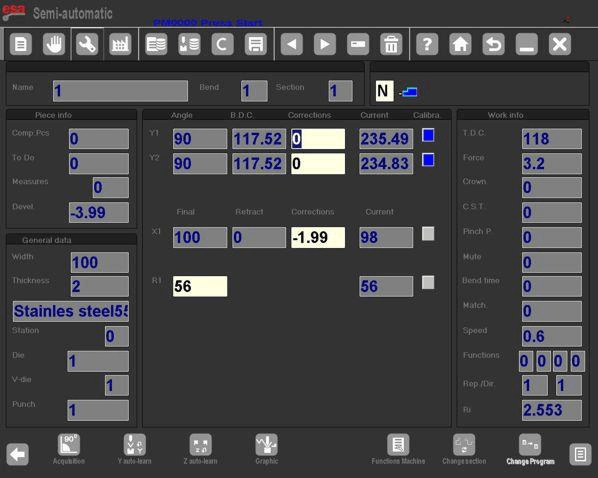

Quand le COMMENCER est activé, l'édition répertoriée ci-dessus sera simplement au format « lecture seule » donc le masque semi-automatique apparaîtra comme suit :

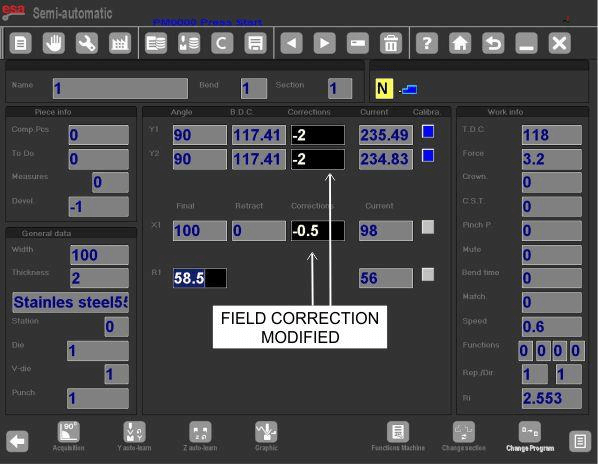

Si les corrections sont effectuées sur le masque semi-automatique, elles seront appliquées directement au pli courant. Lorsqu'une correction est modifiée, la modification correspondante s'affiche avec les couleurs inversées ; l'opérateur est ainsi informé des modifications apportées.

Pour appliquer efficacement les corrections ESA S860 à tous les coudes ayant le même angle que le coude actuel, suivez ces étapes pour un fonctionnement simplifié :

1. Apportez les corrections nécessaires.
2. Appuyez sur la touche pour accéder au menu secondaire.
3. Utiliser la touche de fonction [Conf. Même Sect. Ang.] pour étendre les corrections au sein de la même section ou [Conf. Pr. Same Ang.] pour tous les virages ayant le même angle.

Corrections du rayon interne

Pour les corrections impliquant le rayon interne, celui-ci peut être affiché et ajusté dans le menu des paramètres. Ce rayon est calculé automatiquement et peut influencer les calculs d'étirement si le programme est numérique. Notez que les modifications apportées au rayon interne n'affectent pas l'étirement en mode graphique. Consultez toujours le manuel des paramètres de la machine pour obtenir des instructions détaillées sur les différents modes d'application du rayon interne.

L'intégration de ces étapes garantit que vous exploitez efficacement les corrections ESA S860, optimisant ainsi vos processus de pliage et maintenant la précision tout au long de vos projets.

Sélection de la formule DIN pour le calcul de l'étirement

Il est possible de sélectionner la formule DIN standard si nécessaire (pour le calcul de l'allongement). Pour sélectionner la formule standard, définissez le paramètre générique « Formule d'allongement » sur 1. Ce champ peut également être modifié par l'opérateur depuis l'onglet Paramètres utilisateur (4) masque.

Consultez le manuel des paramètres de la machine, pour les différentes méthodes d'application du rayon intérieur.

Vérification du programme

La vérification du programme sera effectuée automatiquement et en cas d'erreur détectée, un message sera alors envoyé qui restera en mode semi-automatique ARRÊT statut.

Cycle d'auto-apprentissage

Il existe des situations particulières dans lesquelles il n'est pas possible d'utiliser la hauteur de pliage calculée par la commande numérique pour réaliser un pliage (poinçons arrondis, pliages à mouler, pliages hors cavité, etc…).

Dans ces circonstances, il est utile d'utiliser le cycle d'auto-apprentissage de la hauteur de courbure que vous souhaitez réaliser sur le masque SEMIAUTOMATIQUE.

Si cette procédure est activée, aucune modification ne sera effectuée à la fin d'un virage, mais le cycle restera sur le virage en cours pour permettre à l'opérateur d'effectuer un auto-apprentissage de la hauteur souhaitée de la fin du virage.

Pour utiliser efficacement les corrections ESA S860 pour une hauteur de courbure précise, suivez ces étapes :

• Pour les hauteurs supérieures à celles calculées:Utilisez la pédale pour régler la hauteur correcte.

• Pour les hauteurs inférieures à celles calculées:
  • Activer l'élévation au PMS avec consentement.
  • Relâchez la pédale à la hauteur souhaitée.
  • Réglez avec la molette du panneau avant par incréments de 0,1 mm.

• En mode SEMI-AUTOMATIQUE:

– appuyez sur le pédale de descente pour faire le virage;

– rechercher le point de l'extrémité souhaitée du coude via la procédure décrite ci-dessus ;

– presse [auto-apprentissage. Y];

– appuyez sur le pédale de levage;

Une fois l'auto-apprentissage terminé pour tous les virages :

Foire aux questions (FAQ)

Conclusion

En conclusion, l'utilisation efficace des corrections ESA S860 peut améliorer considérablement la précision et l'efficacité de vos opérations de fabrication. En suivant les étapes détaillées de configuration des coefficients de clinchage et de frappe et en appliquant efficacement les corrections en mode semi-automatique, vous garantissez le fonctionnement optimal de votre machine. Le choix de formules de calcul appropriées, comme la formule DIN, optimise encore la précision de vos opérations.

Pour optimiser votre utilisation des corrections ESA S860, consultez des ressources supplémentaires ou nos manuels détaillés pour plus d'informations. Pour toute question ou assistance personnalisée, n'hésitez pas à contacter notre équipe d'assistance. Nous sommes là pour vous aider à optimiser les performances de vos machines. Pour des guides plus complets ou une assistance technique, contactez-nous ou consultez notre documentation.
