Wenn es um Präzision und Effizienz in der Fertigung geht, kann der Einsatz von ESA S860-Korrekturen entscheidend sein. Wenn Sie nach Möglichkeiten suchen, Ihre Abläufe zu optimieren und diese Korrekturen optimal zu nutzen, sind Sie hier richtig.

In diesem Dokument führe ich Sie durch die wesentlichen Schritte und Techniken, um ESA S860-Korrekturen effizient in Ihren Arbeitsablauf zu integrieren. Am Ende dieses Handbuchs verfügen Sie über ein umfassendes Verständnis dafür, wie Sie diese Korrekturen nutzen können, um Ihre Fertigungsprozesse zu verbessern und die Genauigkeit und Konsistenz Ihrer Ergebnisse zu verbessern. Egal, ob Sie ESA S860 zum ersten Mal verwenden oder Ihre aktuellen Methoden verfeinern möchten, diese Dokumentation bietet Ihnen die nötigen Einblicke.

Einrichten Clinchen-/PrägekoeffizientS

Um die Verwendung der ESA S860-Korrekturen zu optimieren, muss man die Einrichtung der Clinchen- und Prägekoeffizienten verstehen.

Eingabe der Korrekturkoeffizientenmaske

Rufen Sie zunächst die Korrekturmaske auf. Navigieren Sie dazu auf der ESA S860-Oberfläche und drücken Sie die erforderlichen Tasten, um die Korrekturkoeffizienten anzuzeigen.

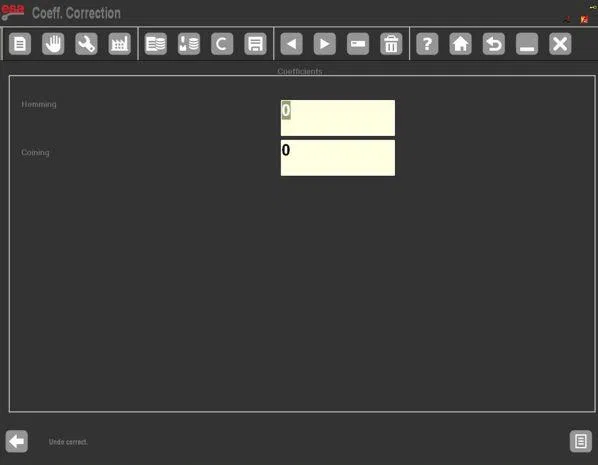

Suchen und wählen Sie im Inneren die [Korrekturkoeffizient] Taste. Dadurch öffnet sich die entsprechende Maske:

Verwendung des Clinching-/Prägekoeffizienten

Geben Sie die Clinch- und Prägekoeffizienten in der Korrekturkoeffizientenmaske ein. Nach der Eingabe Ihrer Daten ist ein Systemneustart erforderlich, damit diese Parameter wirksam werden.

Diese Koeffizienten modifizieren die PMIs (Preliminary Manifold Instructions) für alle Clinchen- und Prägevorgänge und fügen den Standardberechnungen algebraisch Werte hinzu.

Speichern und Löschen von Koeffizienten

Die Koeffizienten werden bei jedem Verlassen der Maske gespeichert, um die Konsistenz zwischen den Sitzungen sicherzustellen. Wenn Änderungen rückgängig gemacht werden müssen, verwenden Sie die [Richtig ignorieren.] Taste, um zu den ursprünglichen Einstellungen zurückzukehren.

Korrekturen im halbautomatischen Modus anwenden

Durch das Anwenden von Korrekturen im halbautomatischen Modus können Sie die Genauigkeit Ihrer ESA S860-Maschinenvorgänge weiter optimieren.

Korrekturen in der halbautomatischen Maske vornehmen

Es ist möglich, die Korrekturen der Winkel und Anschläge direkt in die halbautomatische Maske einzugeben, mit der Möglichkeit, die eingegebene Korrektur auf alle Winkel anzuwenden, die mit diesem bestimmten Stück dieses Abschnitts oder nur mit dieser bestimmten Biegung identisch sind.

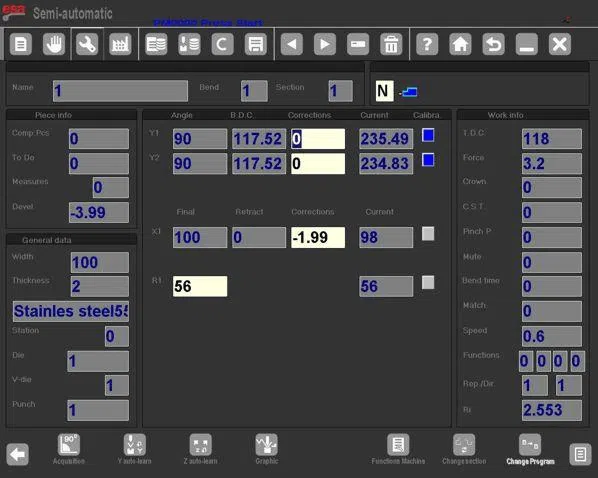

Im STOP-Modus können Korrekturen für Winkel und Anschläge direkt in die halbautomatische Maske eingegeben werden.

Bearbeiten Sie die Korrekturen der Achsen Y1, Y2und X und die Höhe von R-Achsen.

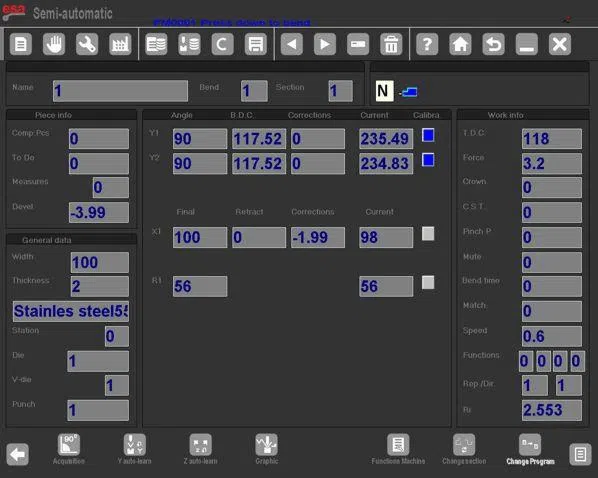

Wenn die START aktiviert ist, erfolgt die oben aufgeführte Bearbeitung nur im schreibgeschützten Format, daher wird die halbautomatische Maske wie folgt angezeigt:

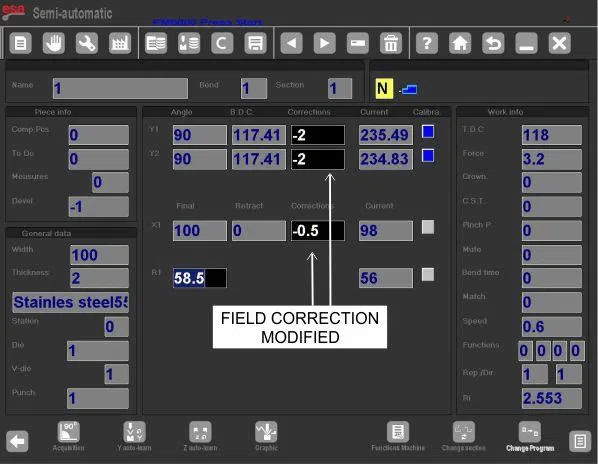

Werden Korrekturen in der halbautomatischen Maske vorgenommen, werden diese direkt an der aktuellen Biegung vorgenommen. Bei einer Änderung der Korrektur wird die entsprechende Bearbeitung in umgekehrter Farbe angezeigt; so wird der Bediener über die vorgenommenen Änderungen informiert.

Um ESA S860-Korrekturen effektiv auf alle Biegungen mit dem gleichen Winkel wie die aktuelle Biegung anzuwenden, befolgen Sie für einen optimierten Betrieb diese Schritte:

1. Nehmen Sie die erforderlichen Korrekturen vor.
2. Drücken Sie die Taste, um auf das sekundäre Menü zuzugreifen.
3. Verwenden Sie die Funktionstaste [Konf. Gleiche Sekte. Ang.] für die Erweiterung von Korrekturen innerhalb desselben Abschnitts oder [Konf. Pr. Same Ang.] für alle Biegungen mit gleichem Winkel.

Korrekturen Innenradius

Für Korrekturen am Innenradius kann dieser im Einstellungsmenü angezeigt und angepasst werden. Dieser Radius wird automatisch berechnet und kann bei numerischen Programmen die Dehnungsberechnung beeinflussen. Beachten Sie, dass Änderungen am Innenradius die Dehnung im Grafikmodus nicht beeinflussen. Detaillierte Informationen zu den verschiedenen Anwendungsmodi des Innenradius finden Sie im Maschinenparameterhandbuch.

Durch die Einbeziehung dieser Schritte wird sichergestellt, dass Sie die ESA S860-Korrekturen effektiv nutzen, Ihre Biegeprozesse optimieren und die Präzision während Ihrer gesamten Projekte aufrechterhalten.

Auswahl der DIN-Formel zur Dehnungsberechnung

Sie können die Standard-DIN-Formel auswählen, wenn Sie diese benötigen (zur Berechnung der Dehnung). Um die Standardformel auszuwählen, setzen Sie den allgemeinen Parameter Dehnungsformel auf 1. Dieses Feld kann auch vom Bediener über die Benutzerparameter (4) Maske.

Informationen zu den verschiedenen Anwendungsmethoden des Innenradius finden Sie im Handbuch der Maschinenparameter.

Überprüfen des Programms

Die Überprüfung des Programms erfolgt automatisch und falls Fehler festgestellt werden, wird eine Nachricht gesendet, die im halbautomatischen Modus verbleibt. STOPPEN Status.

Selbstlernzyklus

Es gibt spezielle Situationen, in denen es nicht möglich ist, die von der numerischen Steuerung berechnete Biegehöhe zum Ausführen einer Biegung zu verwenden (abgerundete Stempel, Biegungen zur Form, Biegungen außerhalb der Kavität usw.).

Unter diesen Umständen ist es hilfreich, den Selbstlernzyklus der gewünschten Biegehöhe auf der halbautomatischen Maske zu verwenden.

Wenn dieses Verfahren aktiviert ist, wird am Ende einer Biegung keine Änderung vorgenommen, sondern der Zyklus bleibt auf der aktuellen Biegung, um dem Bediener das Selbstlernen der gewünschten Höhe des Biegungsendes zu ermöglichen.

Um die ESA S860-Korrekturen effizient für eine genaue Biegehöhe zu nutzen, befolgen Sie diese Schritte:

• Für Höhen größer als berechnet: Stellen Sie die richtige Höhe mit dem Pedal ein.

• Für Höhen kleiner als berechnet:
  • Aktivieren Sie „Auf PMS erhöhen mit Zustimmung“.
  • Lassen Sie das Pedal in der gewünschten Höhe los.
  • Nehmen Sie die Einstellung mit dem Handrad auf der Vorderseite in 0,1-mm-Schritten vor.

• Im HALBAUTOMATISCHEN Modus:

– drücken Sie die Senkpedal um die Kurve zu machen;

– Suchen Sie den Punkt des gewünschten Endes der Biegung mit dem oben beschriebenen Verfahren.

– drücken [Selbstlernen. Y];

– drücken Sie die Anhebepedal;

Sobald das Selbstlernen für alle Biegungen abgeschlossen ist:

Häufig gestellte Fragen (FAQ)

Abschluss

Zusammenfassend lässt sich sagen, dass der effektive Einsatz von ESA S860-Korrekturen die Präzision und Effizienz Ihrer Fertigungsabläufe deutlich steigern kann. Durch die detaillierten Schritte zum Einrichten von Clinch- und Prägekoeffizienten und die effiziente Anwendung von Korrekturen im halbautomatischen Modus stellen Sie sicher, dass Ihre Maschine optimal arbeitet. Die Auswahl geeigneter Berechnungsformeln wie der DIN-Formel verbessert die Genauigkeit Ihrer Abläufe zusätzlich.

Um die Nutzung von ESA S860 Corrections weiter zu optimieren, können Sie zusätzliche Ressourcen oder unsere ausführlichen Handbücher für tiefere Einblicke nutzen. Bei weiteren Fragen oder für persönliche Unterstützung wenden Sie sich gerne an unser Support-Team. Wir helfen Ihnen, die optimale Leistung Ihrer Maschinen zu erzielen. Für ausführlichere Anleitungen oder technischen Support kontaktieren Sie uns oder stöbern Sie in unserer weiteren Dokumentation.
