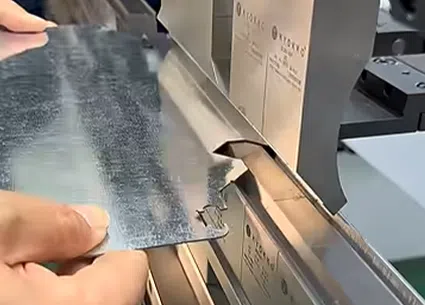

Das ESA S875 Box Bending ist ein praktisches und weit verbreitetes Umformverfahren zur Herstellung kastenförmiger Blechteile auf einer Abkantpresse. Dieser Artikel bietet Ihnen eine verständliche und strukturierte Anleitung zur Durchführung des ESA S875 Box Bending. Er erläutert die grundlegende Logik des Kastenbiegens, die wichtigsten Einstellparameter im ESA S875-Steuerungssystem und die korrekte Biegefolge für präzise und reproduzierbare Ergebnisse. Durch das Verständnis des ESA S875 Box Bending-Prozesses können Bediener Einstellfehler reduzieren, Kollisionen vermeiden und die Gesamteffizienz beim Biegen kastenförmiger Bauteile steigern.

Die Logik des ESA S875 Boxbiegens verstehen

Die numerische Steuerung ESA S875 erlaubt keine direkte Definition einer Abwicklung für ein kastenförmiges Bauteil. Daher kann das Biegen eines Kastens nicht in einem einzigen Biegeabschnitt erfolgen. Stattdessen muss das Biegen eines Kastens gemäß ESA S875 programmiert werden, indem der Kasten in mehrere Biegeabschnitte unterteilt wird, die jeweils einer bestimmten Biegerichtung entsprechen.

Um eine Kiste erfolgreich zu biegen, muss man mindestens zwei Biegeabschnitte sind erforderlich:

• Ein Abschnitt für die horizontale Kurven
• Ein Abschnitt für die vertikale Biegungen

Diese Abschnitte können entweder mit folgenden Methoden erstellt werden: numerische Programme oder grafische Programme, Je nach Präferenz des Bedieners und Komplexität des Bauteils führt die Steuerung ESA S875 diese Abschnitte nacheinander aus, sodass der Kasten schrittweise geformt werden kann.

Erstellen mehrerer Biegeabschnitte für das Kastenbiegen

Schritt 1: Einrichten des ersten Biegeabschnitts

Bei der Programmierung der ESA S875-Boxbiegung besteht der erste Schritt darin, den initialen Biegeabschnitt zu erstellen. Dieser Abschnitt sollte alle Biegungen enthalten, die sich auf eine Hauptrichtung der Box beziehen, typischerweise die Seite mit dem kleinste Blechbreite.

ESA S875 befolgt automatisch die Regel, dass Die Programmausführung beginnt immer mit dem Abschnitt mit der geringsten Blechbreite.. Dieser Ansatz verbessert die Stabilität des Bauteils beim Biegen und verringert das Risiko von Kollisionen zwischen dem Blech und den Maschinenkomponenten.

In diesem Abschnitt sollte der Bediener Folgendes tun:

• Definieren Sie den benötigten Stempel und die Matrize.
• Biegewinkel und Biegelängen einstellen
• Materialstärke und -eigenschaften bestätigen
• Prüfen Sie, ob die Biegesequenz ohne Kollisionen durchführbar ist.

Schritt 2: Erstellen des zweiten Biegeabschnitts

Nach Fertigstellung des ersten Abschnitts muss ein zweiter Biegeabschnitt für die verbleibenden Kastenbiegungen erstellt werden. Diese Biegungen verlaufen üblicherweise senkrecht zu denen des ersten Abschnitts und vervollständigen die Kastengeometrie.

Beide Abschnitte sind im selben Programm gespeichert, werden aber als solche behandelt unabhängige Krümmungsabschnitte durch die Steuerung ESA S875. Während der Produktion bearbeitet die Abkantpresse den ersten Abschnitt vollständig, bevor sie zum nächsten übergeht.

Dieses segmentierte Verfahren ist das Kernprinzip hinter dem zuverlässigen ESA S875 Box Bending.

So fügen Sie einen Abschnitt in ESA S875 Box Bending hinzu

Während der Programmierung kann es erforderlich sein, zusätzliche Abschnitte hinzuzufügen, um den Biegeprozess zu verfeinern oder die Teilegeometrie anzupassen.

So fügen Sie einen Abschnitt in einem Grafik- oder Zahlenprogramm hinzu:

1. Drücken Sie die [Abschnitt ändern] Funktionstaste.
2. Innerhalb des Programms wird ein neuer Abschnitt geschaffen.
3. Definieren Sie die Biegungen, Werkzeuge und Parameter, die für diesen Abschnitt spezifisch sind.

Durch das Hinzufügen von Abschnitten wird eine größere Flexibilität beim Umgang mit komplexen Kastenformen oder Teilen mit unterschiedlichen Flanschhöhen erreicht.

So löschen Sie einen Abschnitt sicher

Falls ein Abschnitt nicht mehr benötigt wird oder versehentlich erstellt wurde, ermöglicht ESA S875 dessen einfache Entfernung.

So löschen Sie einen Abschnitt:

1. Bewegen Sie den Cursor zu dem Abschnitt, den Sie entfernen möchten.
2. Drücken Sie die Menütaste, um die Optionen zu öffnen.
3. Wählen Abschnitt (4) streichen.
4. Der Abschnitt wird gelöscht, und das Programm kehrt automatisch zu Kurve 1 zurück.

Eine ordnungsgemäße Abschnittsverwaltung ist unerlässlich, um die Box-Bending-Programme nach ESA S875 übersichtlich, effizient und leicht modifizierbar zu halten.

Biegeordnung und -stabilität steuern

Einer der wichtigsten Faktoren beim Boxbiegen nach ESA S875 ist die Biegereihenfolge. Da kastenförmige Teile mit zunehmender Anzahl an Seiten instabil werden, gewährleistet das Biegen mit der kleinsten Breite eine bessere Kontrolle des Blechs während des Biegevorgangs.

Durch die Unterteilung der Kurven in logische Abschnitte und die Einhaltung der korrekten Ausführungsreihenfolge können die Bediener Folgendes erreichen:

• Teilepositionierung verbessern
• Manuelle Umpositionierung reduzieren
• Minimieren Sie die Kollisionsrisiken
• Einheitliche Kartonabmessungen erzielen

Bewährte Verfahren für das Biegen von ESA S875-Boxen

Um zuverlässige Ergebnisse zu gewährleisten, sollten Sie folgende bewährte Vorgehensweisen beachten:

• Vor dem Programmieren stets die Werkzeugkompatibilität prüfen.
• Biegeabschnitte sollten logisch nach Richtung gruppiert werden.
• Nutzen Sie Simulationen, wann immer möglich, um die Machbarkeit zu prüfen.
• Vermeiden Sie übermäßige Flanschhöhen in den ersten Abschnitten
• Überprüfen Sie die Reihenfolge der Abschnitte, wenn Sie das Material oder die Dicke ändern.

Die Anwendung dieser Verfahren trägt dazu bei, die Genauigkeit und Wiederholbarkeit des ESA S875 Box Bending im täglichen Produktionsablauf zu maximieren.

Häufig gestellte Fragen (FAQ)

Abschluss

ESA S875 Das Kastenbiegeverfahren bietet eine strukturierte und zuverlässige Lösung zur Formgebung kastenförmiger Teile, auch wenn die Abwicklung nicht direkt im Steuerungssystem definiert werden kann. Durch die Aufteilung des Biegeprozesses in mehrere Abschnitte – typischerweise horizontale und vertikale Biegungen – und deren sequentielle Ausführung können Bediener Kastenbiegevorgänge präzise und sicher durchführen.

Das Verständnis der Organisation von Biegeabschnitten, der Steuerung der Programmausführung und der erforderlichen Anpassung von Abschnitten ist entscheidend für konsistente Ergebnisse. Bei korrekter Anwendung verbessert ESA S875 Box Bending nicht nur die Biegegenauigkeit, sondern steigert auch die Produktionseffizienz und ist somit eine praktikable Wahl für komplexe Kastenformungsanwendungen in der Blechbearbeitung.
