Wenn es um die Optimierung von Metallbearbeitungsprozessen geht, ist die Produktprogrammierung der DELEM DA-52S ein entscheidender Faktor. Möchten Sie mit diesem leistungsstarken Werkzeug Ihre Produktivität steigern und Ihre Abläufe optimieren? Dann sind Sie hier genau richtig. In diesem Artikel erfahren Sie, wie die Produktprogrammierung der DELEM DA-52S Ihre Arbeitsabläufe deutlich effizienter gestalten kann. Ich zeige Ihnen die wichtigsten Funktionen und Vorteile, die sie in der modernen Fertigung unverzichtbar machen. Ob Sie die Genauigkeit verbessern, Rüstzeiten verkürzen oder den Ausstoß erhöhen möchten – dieser Leitfaden liefert Ihnen wertvolle Einblicke, wie Sie die DELEM DA-52S optimal für Ihre betrieblichen Abläufe nutzen.

Programmauswahl

Um ein Programm im DELEM DA-52S-System zu bearbeiten oder zu erstellen, befolgen Sie diese Schritte:

Der Bildschirm der Programmbibliothek wird angezeigt:

Ein Programm kann auch durch direkte Eingabe seiner Nummer ausgewählt werden.

Zu ein neues Programm erstellen:

Geben Sie eine noch nicht verwendete Nummer ein. Nach der Eingabe werden Sie aufgefordert, zu bestätigen, ob Sie ein neues Programm erstellen möchten.

Um ein Programm zu löschen:

Navigieren Sie mithilfe der Cursorleiste zum gewünschten Programm.

Drücken Sie ‘ENTER’. Sie werden gefragt, ob Sie das ausgewählte Programm löschen möchten. Bestätigen Sie Ihre Auswahl mit „Ja“ (1) oder ändern Sie Ihre Meinung mit „Nein“ (0).

Die effiziente Programmauswahl mit der DELEM DA-52S Produktprogrammierung minimiert Ausfallzeiten und reduziert das Fehlerrisiko. Dadurch können Bediener nahtlos zwischen Aufgaben wechseln, einen produktiven Arbeitsablauf aufrechterhalten und die betriebliche Effizienz insgesamt steigern.

Programm bearbeiten

Allgemeine Eigenschaften

Sobald ein Programm ausgewählt oder erstellt wurde, wird ein Bildschirm mit den allgemeinen Produktparametern angezeigt.

Diese Parameter sind für jede Kurve innerhalb des Programms einheitlich und bieten so einen Gesamtüberblick über die wichtigsten Daten.

Parametererklärung

Der DELEM DA-52S bietet eine umfassende Parametererklärungsfunktion, die dem Benutzer hilft zu verstehen, wie sich die einzelnen Einstellungen auf das Ergebnis auswirken.

Ziehungsnummer:
Ein Name oder eine Beschreibung des Programms. Die maximale Länge beträgt 20 Zeichen.

Anzahl der Biegungen:
Die Anzahl der Kurven im aktuellen Programm.
Wenn dieser Wert erhöht wird, werden die zusätzlichen Biegungen von der letzten Biegung übernommen.
Wenn dieser Wert verringert wird, werden die überflüssigen Biegungen entfernt.

Winkelauswahl:
Auswahl des Programmiermodus für die Y-Achse.
0 = absolut: Programmieren Sie die absolute Y-Achsenposition für eine Biegung.
1 = a: Den Biegewinkel programmieren. Die erforderliche Position auf der Y-Achse wird berechnet.
Abhängig von diesem Parameter wird in einem Biegeschritt entweder der Parameter 'Winkel' oder der Parameter 'Biegeposition' angezeigt.

Dicke: Dicke des Blattes.

Material:
Auswahl eines der programmierten Materialien zur Berechnung der Biegetiefen. Die Steuerung enthält vier vorprogrammierte und zwei programmierbare Materialien. Insgesamt können sechs Materialien programmiert werden. Informationen zur Programmierung von Materialien finden Sie im Kapitel über Programmierkonstanten.

Stempel: Anzahl der Stempel in der Bibliothek.

Sterben: Anzahl der Würfel in der Bibliothek.

Biegelänge: Länge des Blechs zwischen den Werkzeugen.

Bei der Programmierung einer Biegung wird davon ausgegangen, dass die programmierten Werkzeuge die erforderliche Länge haben.

AktieDie Anzahl der Produkte, die mit diesem Programm erstellt werden sollen.

G-Korrektur α:
Allgemeine Winkelkorrektur, gültig für jede Biegung des Programms. Der Wert sollte auf die gleiche Weise programmiert werden wie die Korrektur pro Biegung.

G-Corr X:
Allgemeine Korrektur der X-Achsen-Position, gültig für jede Biegung des Programms. Der Wert sollte auf die gleiche Weise programmiert werden wie die Korrektur pro Biegung.

Biegeprogrammierung

Einführung

Die Biegeprogrammierung ist das Herzstück der DELEM DA-52S und bietet Anwendern unübertroffene Präzision und Flexibilität. Die Parameter einer Biegung sind auf zwei Bildschirmseiten verteilt. Biegenummer, Produktnummer und Zeichnungsnummer werden in der obersten Zeile angezeigt.

Die Parameter unterhalb der Linie sind Korrekturen. Sie sind bei der Programmierung eines Produkts nicht erforderlich, dienen aber dazu, das Maschinenverhalten während der Produktion zu korrigieren.

Biegeparameter – Erste Seite

Die erste Seite der Biegeparameter gibt einen Überblick über die primären Steuerungselemente.

1. Methode (BM)
   • Wähle zwischen Air Bend und Bottoming.
   • Air Bend verwendet Y-Achsen-Berechnungen für präzise Winkel.
   • Das Grundlegen beruht auf der Komprimierung des Blechs, wobei die Position von der Tonnage abhängt.
2. Winkel (α)
   • Legt den gewünschten Biegewinkel fest.
   • Unverzichtbar im Winkelprogrammierungsmodus für Luftbiegeverfahren.
3. Biegeposition (Y)
   • Die Position auf der Y-Achse definiert die Biegestelle.
   • Unerlässlich für die absolute Programmierung und bei der Verwendung von Bottoming-Methoden.
4. Eröffnung (DY)
   • Regelt den Spalt zwischen Stempel und Matrize nach dem Biegen.
   • Positive Werte verkürzen die Bearbeitungszeit.
5. Wiederholung (CY)
   • Gibt die Anzahl der Wiederholungen für eine Biegung an.
   • Verbessert die Prozesskonsistenz durch bis zu 99 Wiederholungen.
6. X-Achse (X)
   • Stellt die Position des Hinteranschlags ein.
   • Ermöglicht die schrittweise Verkettung von Dimensionen.
7. Einfahren (DX)
   • Zeigt den Rückzugsweg des Hinteranschlags an.
   • Gewährleistet präzises Materialhandling.
8. Hilfsachse (R/Z/Aux)
   • Parameter für zusätzliche Achsen, die komplexe Operationen ermöglichen.
9. Code (CX)
   • Definiert den Aktivierungszeitpunkt für die nächsten Biegeparameter.
   • Bietet Flexibilität bei den Optionen für schrittweise Veränderungen.

Biegeparameter – Zweite Seite

Die Produktprogrammierung des DELEM DA-52S ermöglicht auf der zweiten Seite der Biegeparameter eine weitere Verfeinerung und damit die Durchführung wichtiger Detaileinstellungen:

• Kraft (P): Automatische Berechnung auf Basis von Material, Dicke, Biegelänge und Matrizenöffnung (V-Form), um eine optimale Presskraft zu gewährleisten.
• Geschwindigkeit (V): Funktioniert mit einem Standardwert, um die Produktqualität bei einstellbarer Pressgeschwindigkeit aufrechtzuerhalten.
• Verweilzeit (T): Regelt die Stempelhaltezeit am Biegepunkt für gleichbleibende Ergebnisse.
• Dekompression (DC): Entlastet nach dem Biegen den Druck, um sowohl Material als auch Maschine zu schützen.
• Dekompressionsgeschwindigkeit (BS): Die Dekompressionshubgeschwindigkeit ist einstellbar, was die Materialhandhabung verbessert.
• Verzögerungszeit (TX): Programmierbare Verzögerung von 0-30 Sekunden für präzise Sequenzsteuerung zur Reduzierung der Zykluszeiten.
• Parallelismus (Y2): Passt die Zylinderparallelität an und gewährleistet so Präzision und Konsistenz der Ergebnisse.

Diese detaillierten Anpassungen innerhalb der DELEM DA-52S-Produktprogrammierung optimieren die Abläufe, steigern die Effizienz und gewährleisten qualitativ hochwertige Ergebnisse.

Biegeparameter – Dritte Seite

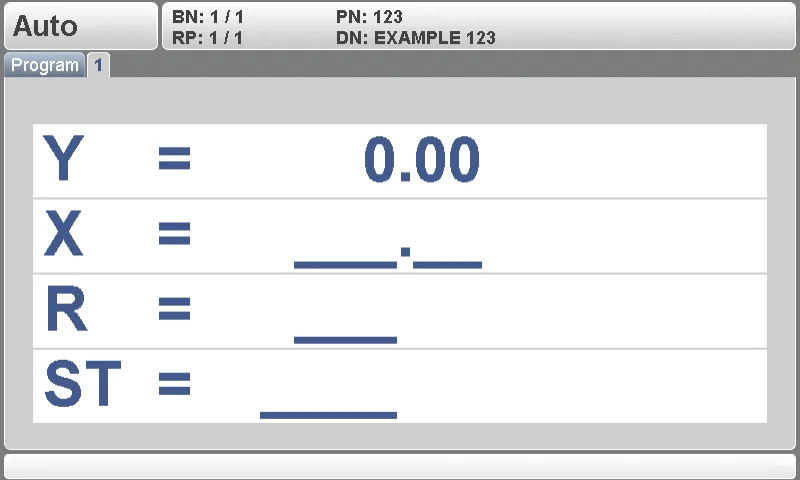

Diese Seite ist für spezielle Aufgaben mit großformatigen Messwerten konzipiert und eignet sich daher ideal für Bediener, die aus der Ferne arbeiten. Wichtige Werte sind gut sichtbar und ermöglichen so die effiziente Überwachung und Steuerung komplexer Vorgänge.

Durch Drücken der Schaltfläche ‘Ansicht ändern’ können die Nutzer schnell zu dieser erweiterten Einstellungsansicht wechseln oder zur ersten Seite zurückkehren, wodurch eine nahtlose Navigation gewährleistet ist.

Alle Kurven anzeigen

Das Produktprogrammierungssystem DELEM DA-52S optimiert die Effizienz durch eine umfassende Übersicht aller programmierten Biegungen. Über die Schaltfläche ‘Ansicht ändern’ auf der Seite mit den allgemeinen Eigenschaften können Bediener alle Biegungen in einer einzigen Ansicht erfassen, was Konsistenz gewährleistet und die frühzeitige Erkennung potenzieller Probleme ermöglicht.

Diese Funktion ermöglicht die direkte Steuerung und die schnelle Rückkehr zur Eigenschaftenseite, wodurch die Abläufe optimiert und die Produktivität gesteigert werden.

Bumping-Programmierung

Der DELEM DA-52S Das Produktprogrammierungssystem steigert die Effizienz deutlich, insbesondere bei komplexen Konstruktionen, die ein Prägen erfordern. Dies wird durch spezielle Prägeprogrammierungsfunktionen erreicht, die Präzision und Vielseitigkeit beim Abkanten gewährleisten.

Für Aufgaben mit großen Biegeradien ermöglicht die DELEM DA-52S eine einfache numerische Programmierung. Die Bediener haben die Möglichkeit, das geeignete Biegeverfahren auszuwählen:

• 0 = Luftbiegung
• 1 = Bodenbildung
• 2 = Stoßen

Bei Auswahl der Biegemethode ‘Anstoßen’ kann der Bediener die folgenden Parameter programmieren:

• Erforderlicher Anfahrradius.

• Gesamter Anstellwinkel.

• Anzahl der Segmente im Radius.

Der Controller berechnet:

• Die Anzahl der erforderlichen Biegungen

• Die Winkel der einzelnen Biegungen

• Die Hinteranschlagpositionen der einzelnen Biegungen

Die erste Biegung hat eine absolute Hinteranschlagposition; die anderen Biegungen werden als verkettete Biegungen mit relativen Hinteranschlagpositionen behandelt.

Häufig gestellte Fragen (FAQ)

Abschluss

Zusammenfassend lässt sich sagen, dass die Beherrschung der DELEM DA-52S Die Produktprogrammierung kann die Effizienz Ihrer Betriebsabläufe deutlich steigern. Durch das Verständnis des Programmauswahlprozesses, der Bearbeitungsmöglichkeiten und der detaillierten Biegeprogrammierungsparameter können Sie die Produktion optimieren und Rüstzeiten reduzieren. Die effiziente Nutzung der DA-52S ermöglicht reibungslosere Arbeitsabläufe und optimale Maschinenleistung und sichert so die Wettbewerbsfähigkeit und Effektivität Ihrer Fertigungsprozesse.

Für alle, die das Potenzial des DELEM DA-52S voll ausschöpfen möchten, empfehlen wir, sich eingehender mit den spezifischen Programmierrichtlinien auseinanderzusetzen und alle verfügbaren Ressourcen zu nutzen. Bei weiteren Fragen oder wenn Sie eine individuellere Beratung benötigen, zögern Sie nicht, uns zu kontaktieren. Kontaktieren Sie unser Expertenteam. Darüber hinaus finden Sie in unserer umfangreichen Dokumentationsbibliothek weitere Einblicke und Tipps zu Ihren Maschinenanforderungen.
