Le branchement électrique d'une cintreuse de tubes est souvent la véritable cause des alarmes, du fonctionnement instable, voire du refus de démarrage après installation. D'après mon expérience, ces problèmes sont rarement dus à des défaillances mécaniques et sont plus fréquemment liés à un branchement électrique incorrect. Si vous recherchez des conseils clairs et pratiques pour brancher et gérer correctement le système électrique d'une cintreuse de tubes, vous êtes au bon endroit. Dans cet article, j'expliquerai les points clés du branchement électrique d'une cintreuse de tubes, l'importance de chaque étape et comment éviter les erreurs courantes qui peuvent impacter la sécurité de la machine, la précision du cintrage et sa fiabilité à long terme.

Compréhension Cintreuse de tubes Principes de base du raccordement électrique

Le raccordement électrique d'une cintreuse de tubes ne se limite pas à l'alimentation électrique de la machine. Il implique d'adapter la tension, l'intensité admissible, la mise à la terre, le câblage de commande et les dispositifs de protection aux exigences spécifiques de la cintreuse. Un raccordement électrique correct garantit un mouvement servo stable, des angles de cintrage précis et un fonctionnement fiable de la commande numérique.

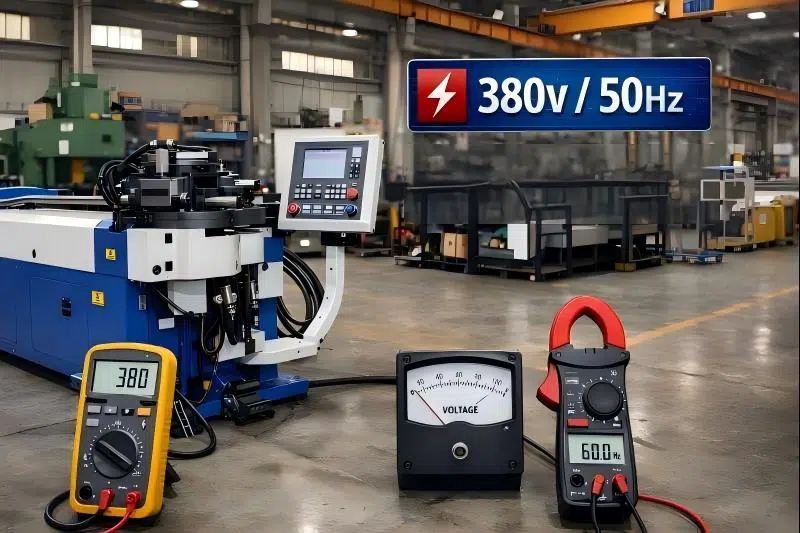

Adaptation de la tension et de la fréquence de l'alimentation

Avant de brancher les câbles, je vérifie toujours que l'alimentation électrique de l'atelier correspond à la tension et à la fréquence nominales de la machine. Les cintreuses de tubes sont généralement conçues pour des plages de tension spécifiques, comme 380 V/50 Hz ou 460 V/60 Hz. Une incompatibilité peut entraîner des pannes de l'onduleur, des alarmes de servomoteur ou une surchauffe des composants électriques.

Choisir la taille et la capacité appropriées du câble

Le dimensionnement des câbles est crucial pour le raccordement électrique d'une cintreuse de tubes. Des câbles sous-dimensionnés peuvent entraîner des chutes de tension, une instabilité du mouvement ou des déclenchements fréquents lors des opérations de cintrage à forte charge. Il est recommandé de choisir les câbles d'alimentation en fonction du courant nominal total de la machine, en prévoyant une marge de sécurité supplémentaire pour les pics de charge.

Exigences de mise à la terre et de raccordement au sol pour les cintreuses de tubes

Une mise à la terre correcte est l'un des aspects les plus négligés du raccordement électrique des cintreuses de tubes, alors qu'elle est l'un des plus importants pour la sécurité et la stabilité du contrôle.

Pourquoi la mise à la terre est essentielle pour les cintreuses de tubes CNC

Un système de mise à la terre fiable protège les opérateurs contre les chocs électriques et réduit les perturbations électriques susceptibles de perturber les commandes numériques et les servomoteurs. Sans une mise à la terre adéquate, des alarmes intempestives, des erreurs de communication ou un positionnement instable des axes peuvent survenir.

Comment mettre en œuvre une mise à la terre efficace

Je recommande systématiquement de raccorder la borne de terre de la machine directement à un point de terre dédié présentant une faible résistance. Évitez de partager la mise à la terre avec des équipements de forte puissance tels que les postes à souder, car cela peut perturber le système électrique de la cintreuse de tubes.

Câblage de l'armoire de commande et connexions de signaux

Outre l'alimentation principale, le raccordement électrique du cintreur de tubes comprend également le câblage de commande à l'intérieur de l'armoire électrique.

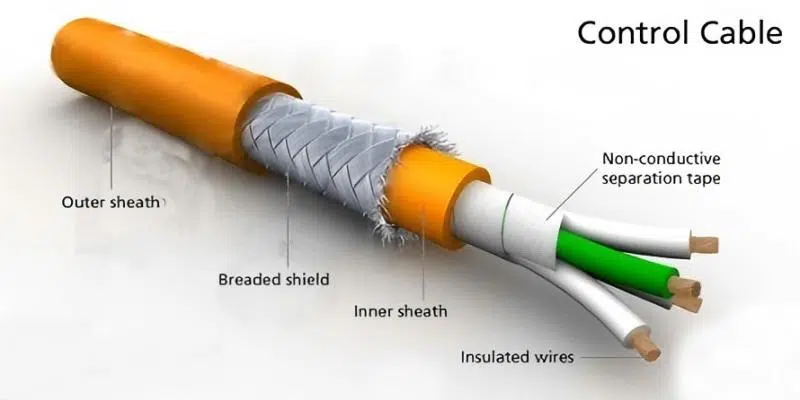

Séparation entre le câblage d'alimentation et le câblage de commande

Une règle essentielle que je respecte est la séparation stricte des câbles d'alimentation et des câbles de signal. Les lignes électriques génèrent des interférences électromagnétiques susceptibles de perturber les signaux de l'encodeur et la communication de la commande numérique si elles sont acheminées ensemble. Leur séparation améliore la stabilité du système et la précision du pliage.

Vérification du serrage des bornes et étiquetage

Les bornes mal serrées sont une cause fréquente de pannes électriques. Lors de l'installation, je vérifie systématiquement que toutes les bornes sont correctement serrées et clairement identifiées. Cela améliore non seulement la fiabilité, mais facilite également les dépannages ultérieurs, et les rend plus rapides et plus sûrs.

Dispositifs de protection et mesures de sécurité électrique

Un raccordement électrique complet pour une cintreuse de tubes doit inclure des dispositifs de protection appropriés afin de protéger à la fois la machine et les opérateurs.

Disjoncteurs et protection contre les surcharges

Des disjoncteurs et des relais thermiques protègent la machine contre les courts-circuits et les surintensités. Je m'assure que ces dispositifs sont correctement dimensionnés selon les spécifications électriques de la cintreuse et qu'ils sont testés avant leur mise en service.

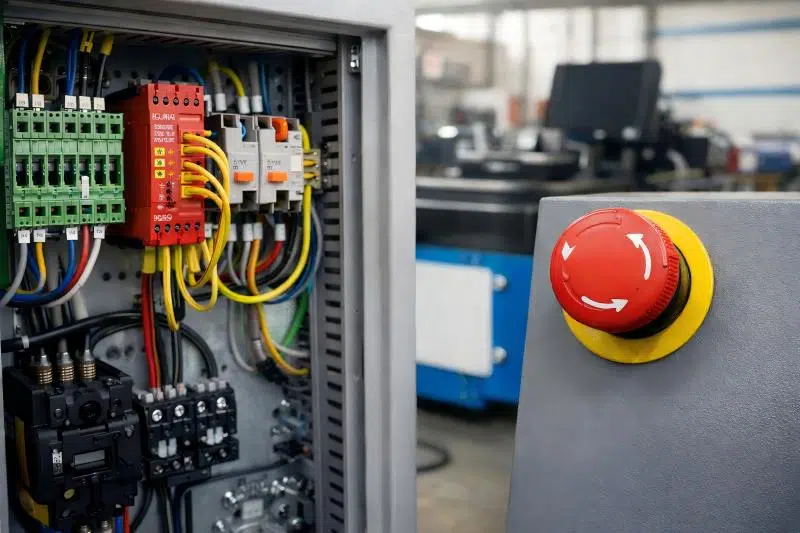

Circuits d'arrêt d'urgence et de sécurité

Les circuits d'arrêt d'urgence doivent être correctement câblés et testés lors du raccordement électrique. Un circuit de sécurité en bon état de fonctionnement permet l'arrêt immédiat de la machine en cas de dysfonctionnement ou de risque pour l'opérateur.

Liste de contrôle pour l'inspection électrique avant la mise en service

Avant de mettre en marche une cintreuse de tubes nouvellement installée, je procède toujours à une inspection électrique systématique.

Vérification de la séquence de phases et du sens de rotation

Un ordre de phase incorrect peut entraîner la rotation des moteurs et des pompes hydrauliques dans le mauvais sens. Ce simple contrôle permet d'éviter des dommages importants lors du démarrage initial.

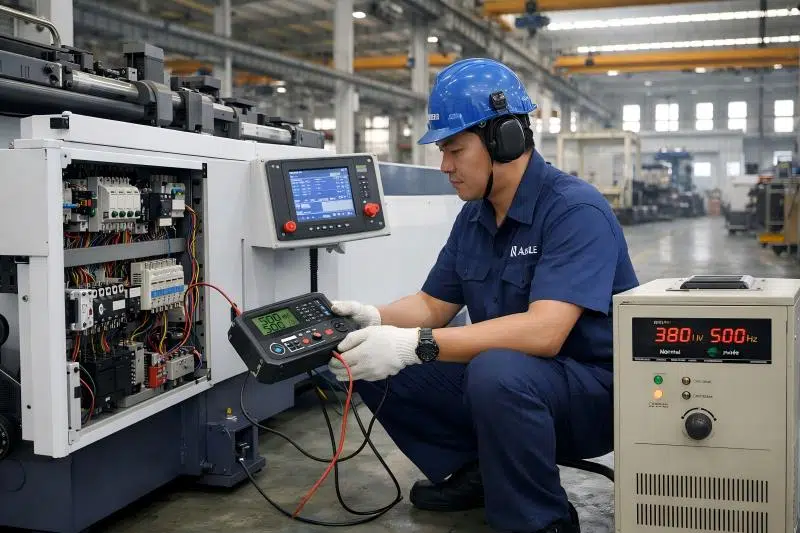

Tests d'isolation et de stabilité de l'alimentation

Le test de résistance d'isolement permet de vérifier le bon état des câbles et des composants. Des mesures de tension stables à vide indiquent que le raccordement électrique de la cintreuse de tubes est prêt pour la mise en service.

Erreurs courantes à éviter lors du raccordement électrique

Au fil des ans, j'ai constaté plusieurs erreurs récurrentes dans le branchement électrique des cintreuses de tubes.

Utilisation de sources d'énergie partagées

Brancher une cintreuse de tubes sur une source d'alimentation partagée avec des équipements lourds peut entraîner des fluctuations de tension et une instabilité du fonctionnement. Une alimentation dédiée est toujours la solution la plus sûre.

Ignorer les consignes électriques du fabricant

Chaque cintreuse de tubes possède des exigences électriques spécifiques. Ignorer ces consignes entraîne souvent des alarmes répétées, une durée de vie réduite des composants et des arrêts de production inutiles.

FAQ

Conclusion

Un correct Raccordement électrique de la cintreuse de tubes Le bon fonctionnement, la stabilité des performances et la fiabilité à long terme sont essentiels. En adaptant l'alimentation électrique, en choisissant les câbles appropriés, en assurant une mise à la terre efficace et en suivant une procédure d'inspection rigoureuse, vous pouvez prévenir de nombreux problèmes électriques courants. Pour obtenir des spécifications électriques détaillées, une assistance à l'installation ou des conseils professionnels concernant votre cintreuse de tubes, n'hésitez pas à contacter l'équipe technique HARSLE ou à consulter notre documentation pour plus d'informations.
