Lorsque l'usure des rails de guidage d'une cintreuse de tubes commence à affecter la précision de la machine, à générer des vibrations ou à augmenter le frottement le long du chariot de cintrage, la qualité des produits et l'efficacité de la production s'en ressentent. Si vous cherchez à comprendre pourquoi vos rails de guidage s'usent prématurément et comment identifier la cause première avant que des dommages coûteux ne surviennent, vous êtes au bon endroit. Dans cet article, je vous présenterai les symptômes, les étapes de diagnostic et les méthodes de dépannage qui aideront les équipes de maintenance et les opérateurs à déterminer la véritable cause de la dégradation des rails de guidage. En identifiant le problème au plus tôt, vous pouvez éviter le remplacement inutile de pièces, réduire les temps d'arrêt et garantir des performances de cintrage constantes.

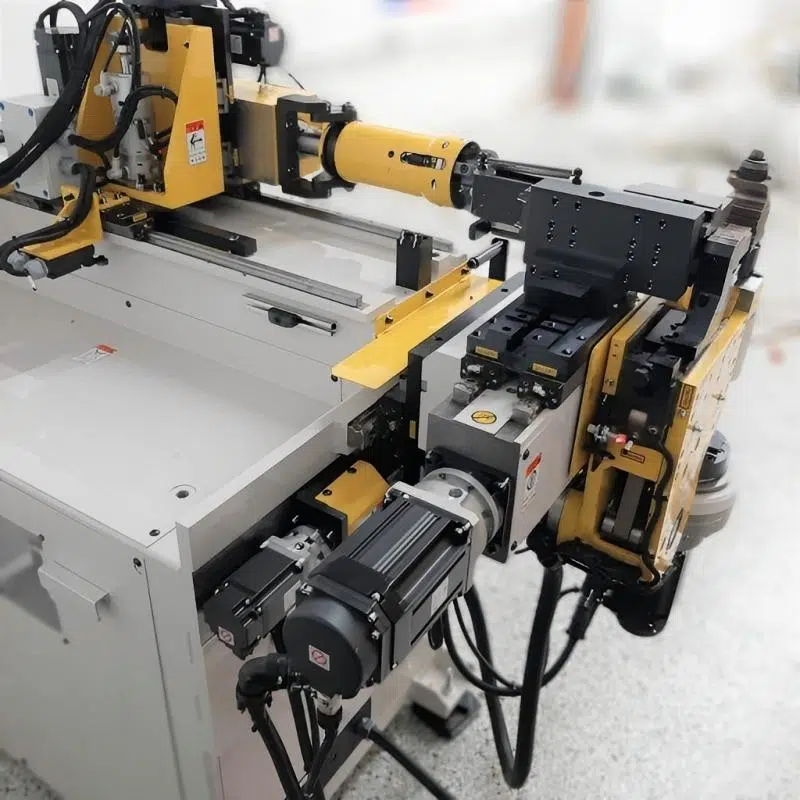

Comment inspecter Cintreuse de tubes Usure du rail de guidage pendant le fonctionnement

Vérifier les écarts de précision lors de flexions répétitives

L'un des premiers signes visibles d'usure des rails de guidage d'une cintreuse de tubes est l'irrégularité des résultats de cintrage. Si des pièces réalisées sous la même pression et avec le même programme présentent des angles différents, le chariot peut perdre en stabilité en raison de l'usure de surface. Utilisez des outils de mesure d'angle numériques et comparez les résultats obtenus. Une déviation progressive indique généralement une usure mécanique plutôt qu'un problème de calibration logicielle.

Surveiller les vibrations et les bruits anormaux

Les vibrations sont plus qu'une simple nuisance : elles constituent un signal d'alarme mécanique. Lorsque les rails de guidage sont usés ou secs, le chariot ne se déplace plus correctement sur leur surface. Le frottement augmente, ce qui engendre du bruit, des marques de vibration sur le matériau et, à terme, une surchauffe. Si les vibrations s'intensifient sous des charges plus importantes, le problème peut être lié à un défaut d'alignement ou de lubrification.

Effectuez un mouvement manuel du chariot pour sentir la résistance.

Passez en mode manuel et déplacez le chariot lentement. Si vous sentez une résistance, un mouvement irrégulier ou des points de blocage soudains, cela indique un endommagement de la surface du rail ou une contamination par des particules. Un rail de guidage correctement entretenu permet un mouvement fluide et régulier avec un minimum d'effort de la part de l'opérateur.

Comment diagnostiquer les causes mécaniques de l'usure des rails de guidage des cintreuses de tubes

Désalignement entre le chariot et les rails de guidage

Le défaut d'alignement est l'une des causes les plus fréquentes d'usure des rails de guidage. Lorsque le chariot n'est pas parfaitement perpendiculaire à la surface du rail, la charge se concentre sur un coin ou un côté au lieu d'être répartie uniformément. Il en résulte des dommages unilatéraux au rail, des rayures visibles ou des marques d'usure obliques.

Solution:
Vérifiez l'alignement à l'aide d'un comparateur de précision. Réajustez progressivement les boulons de fixation du rail tout en contrôlant les écarts. Ne forcez jamais l'alignement sous charge, car cela engendre des tensions structurelles qui accélèrent l'usure.

Lubrification inadéquate ou irrégulière

Les rails de guidage nécessitent une lubrification continue pour réduire le frottement. Si les points de lubrification sont obstrués, si l'huile n'est pas distribuée de manière régulière ou si un lubrifiant inadapté est utilisé, le contact à sec endommagera rapidement les surfaces métalliques.

Solution:
Inspectez les conduites de lubrification chaque semaine. Utilisez un lubrifiant conçu pour les composants à mouvement linéaire, et non une graisse universelle. Effectuez un test de débit d'huile après avoir éliminé les obstructions.

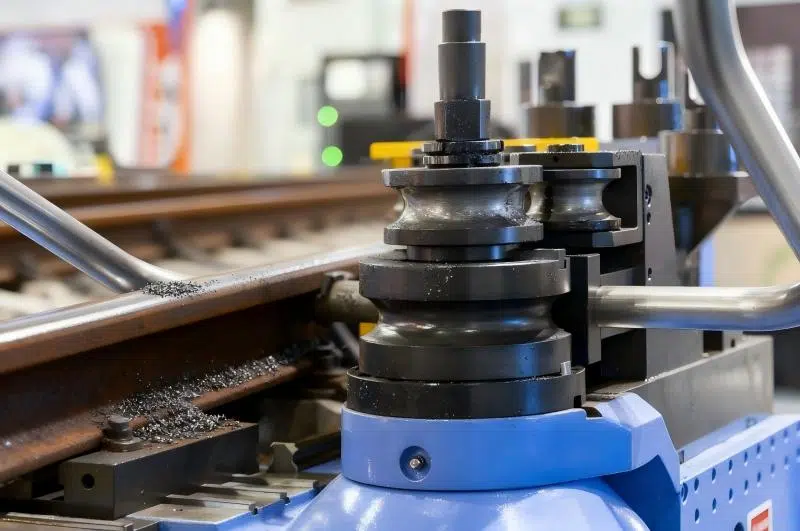

Contamination par des copeaux ou de la poussière métalliques

Le cintrage des tubes génère des débris qui se déposent sur les rails. Sans étanchéité adéquate ni entretien régulier, les particules s'incrustent dans le rail et agissent comme du papier de verre.

Solution:
Installez des protections pour les rails et établissez un programme de nettoyage. Utilisez des chiffons secs, et non de l'eau, pour éviter la corrosion. Envisagez l'utilisation de collecteurs magnétiques lors de la manipulation de matériaux ferreux.

Répartition incorrecte de la charge lors de flexions importantes

Si les opérateurs chargent les tuyaux selon des angles incohérents ou ajoutent du poids sur des zones non supportées, les rails subissent une contrainte de torsion plutôt qu'une pression d'appui linéaire régulière.

Solution:
Les opérateurs ferroviaires doivent positionner les tubes de manière uniforme avant le cintrage. Améliorer les dispositifs de chargement et les bras de support pour les tubes longs. Pour les modèles de production lourde, envisager une révision des spécifications ferroviaires en vue d'une augmentation de capacité.

Comment prévenir l'usure du rail de guidage d'une cintreuse de tubes grâce à un entretien régulier Entretien

Liste de contrôle pour inspection de routine

• Hebdomadaire : contrôle visuel de l'usure, nettoyage des débris
• Inspection mensuelle du système de lubrification
• Trimestriel : vérification complète de l'alignement
• Annuellement : évaluation des services professionnels

Fréquence de lubrification en fonction de la charge de travail

• Changement léger : toutes les 2 semaines
• Horaire moyen : hebdomadaire
• Production en continu : tous les 3 à 4 jours

La formation des opérateurs fait toute la différence

L'usure des rails est principalement due à un chargement incorrect et à des pratiques incohérentes entre les équipes. Documentez les procédures opérationnelles standard, effectuez des passations de consignes de maintenance et formez soigneusement les nouveaux opérateurs.

FAQ

Conclusion

Identifier rapidement la cause première de l'usure des rails de guidage des cintreuses de tubes est essentiel pour réduire les temps d'arrêt, les coûts de remplacement et les dommages à long terme à la machine. En vérifiant l'alignement, en assurant la lubrification, en prévenant la contamination et en garantissant une formation adéquate des opérateurs, vous prolongez la durée de vie des rails de guidage et préservez la précision du cintrage. Pour une assistance plus poussée en matière de dépannage, de choix des pièces ou de planification de la maintenance, n'hésitez pas à contacter l'équipe HARSLE qui vous fournira une assistance professionnelle et la documentation nécessaire.
