Erreurs d'installation d'une cintreuse de tubes Les véritables causes des vibrations, de la perte de précision ou des cintreuses irrégulières qui apparaissent immédiatement après l'installation d'une cintreuse sont souvent dues à des erreurs de réglage, et non à un défaut de la machine elle-même. D'après mon expérience, ces problèmes proviennent généralement d'erreurs de configuration lors de l'installation. Si vous recherchez des conseils clairs et pratiques sur les problèmes courants et comment les éviter, vous êtes au bon endroit. Dans cet article, je partagerai les erreurs d'installation les plus fréquentes que je rencontre en atelier et j'expliquerai comment les éviter étape par étape, afin que votre cintreuse atteigne une précision stable, une durée de vie prolongée et une production fiable dès le premier jour.

Commun Cintreuse de tubes Erreurs d'installation à éviter

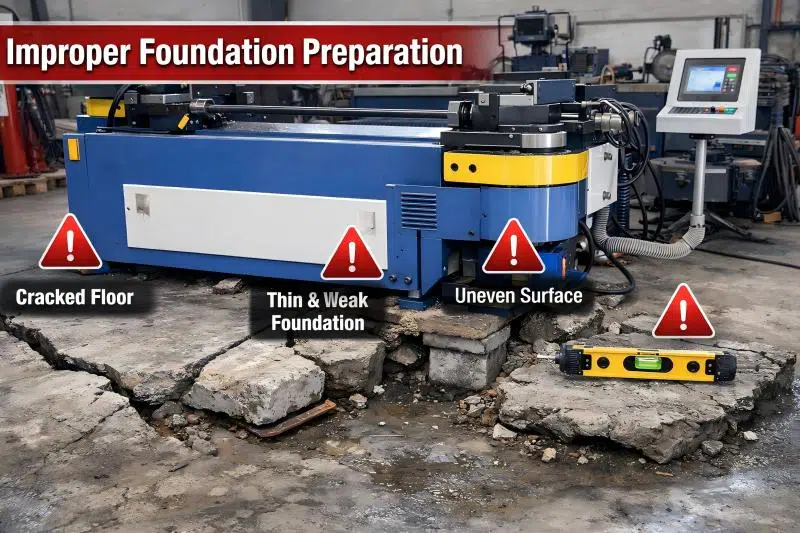

Préparation incorrecte des fondations pour les cintreuses de tubes

L'une des erreurs les plus fréquentes lors de l'installation d'une cintreuse de tubes est de placer la machine sur une fondation instable ou irrégulière. Une cintreuse génère des charges dynamiques pendant le cintrage, notamment lors du traitement de tubes à parois épaisses ou de rayons de courbure serrés. Si la dalle de béton est trop mince, fissurée ou non plane, les vibrations et un désalignement progressif sont quasi inévitables.

Avant l'installation, je recommande toujours de vérifier l'épaisseur du sol, la résistance du béton et la planéité de la surface. Une fondation correctement préparée doit respecter les exigences de charge du fabricant et être de niveau dans les tolérances spécifiées. Prendre le temps de réaliser ces étapes en amont permet d'éviter les pertes de précision et les contraintes structurelles ultérieures.

Ancrage et installation de boulons incorrects

Une autre erreur fréquente est un ancrage incorrect. Certains opérateurs négligent totalement l'ancrage, tandis que d'autres utilisent des boulons d'ancrage sous-dimensionnés ou de qualité inférieure. Ces deux pratiques peuvent entraîner un déplacement de la machine pendant le fonctionnement, ce qui affecte directement la précision du pliage.

Pour éviter tout problème, utilisez des boulons d'ancrage adaptés au diamètre, à la longueur et à la résistance recommandés pour votre cintreuse de tubes CNC. Lors de l'installation, veillez à un serrage uniforme des boulons et revérifiez-le après les premiers essais. Un ancrage correct est essentiel pour une stabilité et une sécurité optimales à long terme.

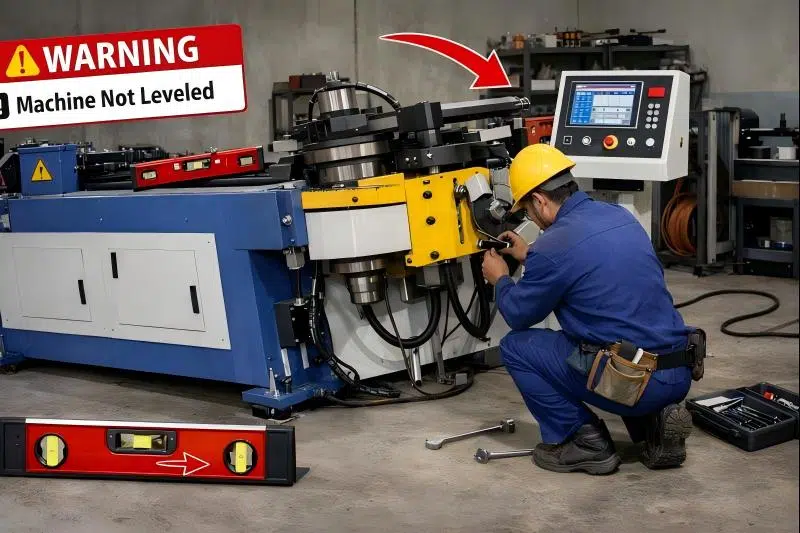

Éviter le nivellement de la machine pendant l'installation

Le nivellement des machines est souvent sous-estimé, or il joue un rôle crucial dans la précision du cintrage. Installer une cintreuse de tubes sans un nivellement précis peut engendrer des contraintes inégales sur les rails de guidage, les roulements et les bras de cintrage.

Je recommande toujours d'utiliser un niveau de précision calibré et de vérifier plusieurs points de référence sur le banc de la machine. La mise à niveau doit être effectuée avant la fixation et vérifiée à nouveau après le serrage complet des boulons. Cette simple étape permet d'éviter de nombreuses erreurs d'installation, souvent méconnues, lors de la mise en place d'une cintreuse de tubes.

Erreurs de configuration électrique et hydraulique lors de l'installation d'une cintreuse de tubes

Connexion d'alimentation incorrecte

Les problèmes électriques constituent une autre source de difficultés d'installation. Brancher la cintreuse de tubes à une tension incorrecte, à une source d'alimentation instable ou à un système de mise à la terre défectueux peut provoquer des alarmes, des dysfonctionnements des servomoteurs ou un comportement imprévisible.

Avant de mettre la machine sous tension, vérifiez que la tension, la fréquence et la phase correspondent à ses spécifications. Une mise à la terre correcte est tout aussi importante pour protéger les systèmes de commande et garantir un fonctionnement stable.

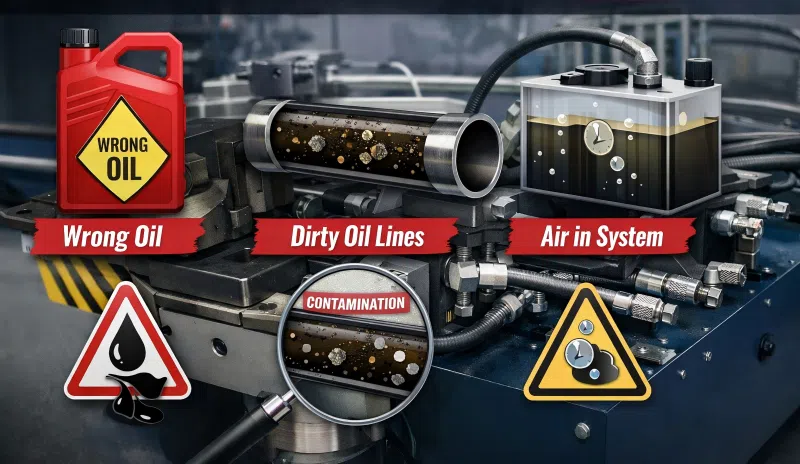

Erreurs d'installation des systèmes hydrauliques

Pour les cintreuses de tubes hydrauliques, un réglage hydraulique incorrect peut entraîner une instabilité de pression, une surchauffe ou une contamination de l'huile. Les erreurs fréquentes incluent un type d'huile inadapté, des conduites hydrauliques sales ou la présence d'air dans le système.

Pour éviter ces problèmes, utilisez toujours l'huile hydraulique spécifiée, nettoyez soigneusement les canalisations avant le raccordement et respectez les procédures de purge appropriées lors de la mise en service initiale. La stabilité des performances hydrauliques influe directement sur la force de flexion et la répétabilité.

Erreurs de configuration du système de contrôle et des paramètres

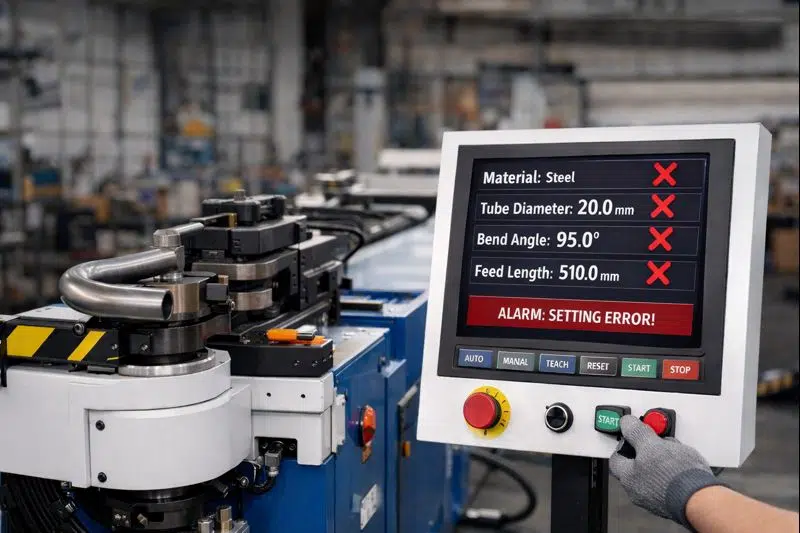

Ignorer la configuration initiale des paramètres

Même avec une installation mécanique parfaite, un paramétrage incorrect peut nuire aux performances de la machine. Nombre d'opérateurs utilisent les paramètres par défaut sans tenir compte du type de matériau, du diamètre du tube ou du rayon de cintrage.

Je recommande de configurer soigneusement les paramètres du système en fonction du matériau du tube et de l'outillage utilisé. Cela inclut la vitesse de cintrage, les limites de pression et les paramètres de compensation. Un paramétrage correct permet de prévenir l'usure de l'outil et les cintrages irréguliers.

Absence d'essais initiaux de flexion et d'étalonnage

Une autre erreur fréquente lors de l'installation d'une cintreuse de tubes consiste à mettre la machine en production sans essais de cintrage. Ces essais permettent de vérifier l'alignement, la précision des angles et la répétabilité en conditions réelles.

Effectuer les coudes d'étalonnage et les réglages fins en amont permet de gagner du temps et de réduire les rebuts lors de la production proprement dite.

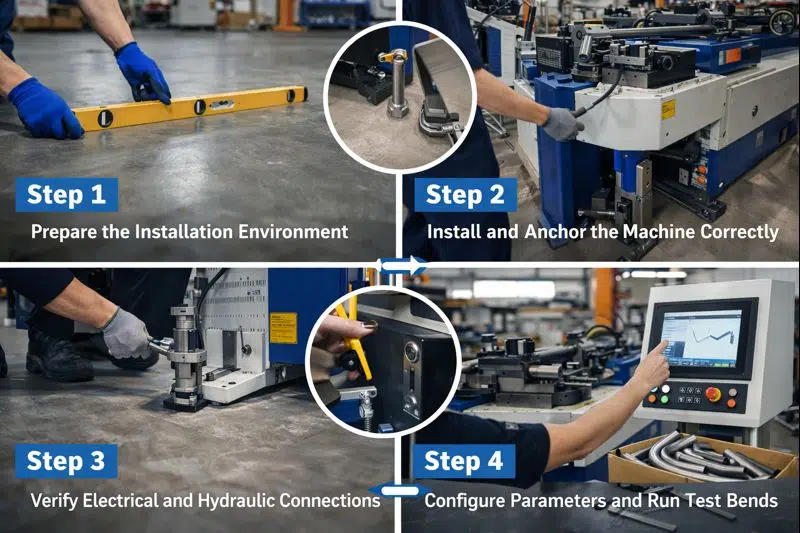

Comment éviter les erreurs d'installation d'une cintreuse de tubes, étape par étape

Étape 1 : Préparer l'environnement d'installation

Commencez par vous assurer que le sol de l'atelier est propre, solide et de niveau. Un espace suffisant autour de la machine est également important pour faciliter son utilisation et son entretien.

Étape 2 : Installer et fixer correctement la machine

Positionnez la machine avec précision, effectuez un nivellement exact et fixez-la à l'aide des boulons d'ancrage appropriés. Vérifiez à nouveau tous les éléments de fixation après la première utilisation.

Étape 3 : Vérifier les connexions électriques et hydrauliques

Vérifiez les spécifications de l'alimentation électrique, la mise à la terre et la qualité de l'huile hydraulique. Recherchez les fuites ou les bruits anormaux lors du démarrage initial.

Étape 4 : Configurer les paramètres et exécuter les tests de courbure

Paramétrer le système en fonction des exigences réelles de production et effectuer des essais de flexion pour confirmer la précision et la stabilité.

FAQ

Conclusion

Éviter Installation de cintreuse de tubes Erreurs Il ne s'agit pas de procédures complexes, mais de suivre les étapes appropriées avec une grande attention aux détails. Une préparation adéquate des fondations, un nivellement précis, un ancrage solide et une configuration soignée du système contribuent à garantir des performances stables et une qualité de cintrage constante. En prenant l'installation au sérieux dès le départ, vous réduirez les temps d'arrêt, protégerez votre investissement et prolongerez la durée de vie de votre cintreuse de tubes.

Si vous avez besoin de conseils professionnels, d'assistance à l'installation ou de documentation technique détaillée, n'hésitez pas à contacter l'équipe HARSLE ou à consulter nos ressources connexes sur l'installation et la maintenance des cintreuses de tubes.
