Les problèmes de course de retour des cintreuses de tubes peuvent perturber le cycle de cintrage et ralentir l'ensemble de votre flux de production. Si vous cherchez à comprendre l'origine de ces problèmes et à les diagnostiquer efficacement, vous êtes au bon endroit. Ce guide détaille les causes les plus fréquentes des défaillances de la course de retour, présente les principaux symptômes à surveiller et propose des solutions pratiques à appliquer immédiatement. Que vous entreteniez une cintreuse de tubes hydraulique ou que vous résolviez des problèmes de fonctionnement courants, cet article vous aidera à identifier précisément les problèmes et à remettre votre machine en parfait état de marche.

Compréhension Cintreuse de tubes Problèmes de course de retour

Les problèmes de retour de course surviennent lorsque le vérin de cintrage ne revient pas à sa position initiale de manière fluide, régulière, voire pas du tout. Ces problèmes peuvent être d'ordre mécanique, électrique ou hydraulique ; en comprendre la nature vous permettra de diagnostiquer plus rapidement la panne.

Pourquoi la course de retour est importante pour la précision du cintrage de tubes

La course de retour réinitialise la tête de cintrage pour le cycle suivant. Si elle devient lente, incomplète ou bloquée, les angles de cintrage deviennent irréguliers, les temps de cycle augmentent et l'usure de la machine s'accélère. Ce phénomène est particulièrement visible lors du cintrage de tubes à faible rayon de courbure ou de l'usinage de matériaux à haute résistance.

Causes hydrauliques des problèmes de course de retour des cintreuses de tubes

La plupart des pannes de la course de retour sont dues à des problèmes hydrauliques. Voici les plus fréquentes que j'ai rencontrées lors de mon assistance client.

Huile hydraulique de faible qualité ou contaminée

Une huile hydraulique sale, oxydée ou en quantité insuffisante augmente le frottement interne et empêche le vérin de se rétracter correctement.
Une simple inspection de l'huile permet de déterminer si elle est mousseuse, foncée ou contient des particules métalliques. Une huile contaminée provoque également une surchauffe, ce qui ralentit le retour du fluide.

Vannes hydrauliques ou solénoïdes défectueux

Les distributeurs régulent le passage d'une course aller à une course retour. S'ils se bloquent, présentent une fuite interne ou une défaillance électronique, le vérin ne se rétractera pas, même si la pompe fonctionne correctement.
Je recommande toujours de vérifier les tiroirs de distribution, la tension de la bobine et les joints internes lors du dépannage.

Air emprisonné dans le système hydraulique

Les poches d'air réduisent la pression du système lors du cycle de retour. Lorsque le cylindre se rétracte de manière irrégulière ou vibre, l'air emprisonné est souvent en cause.
Une purge correcte du système élimine ce problème et rétablit un mouvement stable.

Composants du circuit de retour faibles ou endommagés

Plusieurs composants du circuit de retour, tels que les clapets anti-retour, les soupapes de décharge et les systèmes d'accumulateurs, influent directement sur la vitesse de retour. Si l'un d'eux s'affaiblit ou s'obstrue, la course de retour paraît lente ou incomplète.

Causes mécaniques de Cintreuse de tubes Problèmes de course de retour

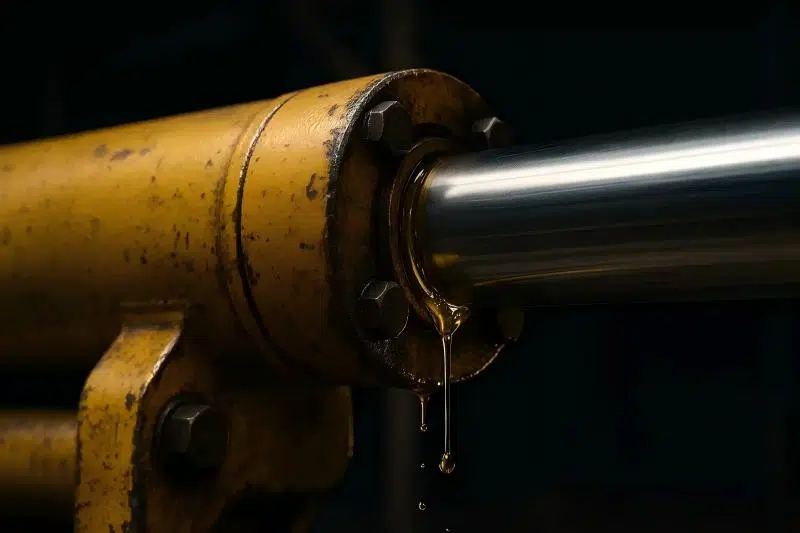

Usure du joint de cylindre ou fuite interne

Un joint de piston usé ou rayé provoque une fuite d'huile interne, réduisant la pression lors de la rétraction. Le vérin peut alors n'atteindre que partiellement sa position de retour ou nécessiter plusieurs cycles.
Si j'entends des sifflements ou si je vois une fuite d'huile externe, j'inspecte immédiatement les joints.

Composants de guidage pliés ou mal alignés

La tête de pliage et ses rails de guidage doivent rester parfaitement alignés. Un défaut d'alignement augmente la friction, ce qui rend difficile la rétraction fluide du vérin.
Ce problème est plus fréquent après des collisions accidentelles ou un chargement incorrect de tubes lourds.

Manque de lubrification mécanique

Un graissage insuffisant des surfaces de glissement provoque une friction mécanique. Un programme de lubrification simple améliore considérablement la fluidité du mouvement de retour.

Causes électriques des problèmes de course de retour des cintreuses de tubes

Mauvais alignement du capteur ou commutateurs de proximité défectueux

La plupart des cintreuses de tubes utilisent des interrupteurs de fin de course ou des capteurs de proximité pour signaler le retour du vérin. Si ces capteurs se désalignent ou tombent en panne, la machine ne déclenche pas le cycle de retour.

Erreurs des paramètres du contrôleur

Une logique de retour incorrecte, des réglages de pression ou des valeurs de temporisation incorrects dans le contrôleur peuvent provoquer des mouvements irréguliers.
Je constate souvent que les opérateurs modifient accidentellement des paramètres sans se rendre compte de l'impact.

Alimentation électrique faible ou instable

Les chutes de tension influent sur la réponse de l'électrovanne et la régulation de la pression. Une alimentation électrique instable rend souvent le retour de l'électrovanne intermittent.

Comment diagnostiquer rapidement les problèmes de course de retour d'une cintreuse de tubes

Voici un flux de travail diagnostique simple et structuré que je suis :

Étape 1 – Vérifier la pression hydraulique et l'état de l'huile

Vérifiez les manomètres, le bruit de la pompe et la clarté de l'huile. Une pression insuffisante affecte presque toujours le cycle de retour.

Étape 2 – Tester les vannes et les signaux de commande

Vérifiez que chaque solénoïde reçoit la tension correcte lors du retour. Une bobine défectueuse est facile à réparer une fois identifiée.

Étape 3 – Inspection du mouvement mécanique

Rétractez manuellement la tête de pliage (avec le verrouillage de sécurité enclenché) pour vérifier toute résistance anormale.

Étape 4 – Réinitialiser les paramètres du contrôleur

Réinitialisez le contrôleur aux paramètres d'usine recommandés et observez les changements dans les performances de retour.

Section FAQ

Conclusion

Les problèmes de course de retour des cintreuses de tubes peuvent provenir de défaillances hydrauliques, mécaniques ou électriques. Identifier les causes profondes est la solution la plus rapide pour rétablir le bon fonctionnement de la machine. En vérifiant la qualité de l'huile, le fonctionnement des vannes, l'alignement mécanique et les paramètres du contrôleur, vous pouvez éviter les arrêts de production et prolonger la durée de vie de votre équipement. Pour toute assistance supplémentaire ou pour obtenir des conseils sur des modèles de cintreuses de tubes spécifiques, n'hésitez pas à contacter notre équipe technique.
