Cesoia idraulica

L'idraulico macchina per tagliare è previsto per il taglio di lamiere di metallo e acciaio, e la capacità si basa su una resistenza della lamiera di 450 N/mm2. Correggere lo spessore della lamiera se si tagliano altre lamiere di materiali con resistenza diversa.

La struttura in lamiera saldata è semplice da usare e garantisce prestazioni affidabili. Il taglio è azionato da pressione idraulica e il ritorno avviene tramite bombola di azoto, che protegge la macchina dal sovraccarico. Dotata di display digitale o controllo numerico, a seconda delle esigenze del cliente.

Distanza tra le lame con indicatore per una regolazione comoda e immediata. Dispositivo di allineamento con illuminazione, corsa di taglio regolabile per migliorare l'efficienza del taglio di lastre strette. Bracci di supporto anteriori e registro posteriore sono dotati di indicatore. I bracci di supporto anteriori sono contati con righello. Una sfera di supporto del materiale rotante è presente sul tavolo di lavoro per ridurre al minimo la coda di pesce con la lamiera e la resistenza all'attrito.

Recinzione di sicurezza installata, per garantire la sicurezza operativa.

Cornice di cesoia idraulica

Telaio della macchina

Piastra in acciaio saldato, elevata rigidità. Due cilindri sono fissati sui pali verticali sinistro e destro. La morsa installata sul tavolo da lavoro regola comodamente il taglio basso. Mantiene la distanza tra il taglio alto e quello basso coincidenti. Installa la sfera di alimentazione sul tavolo da lavoro, operazione comoda e veloce.

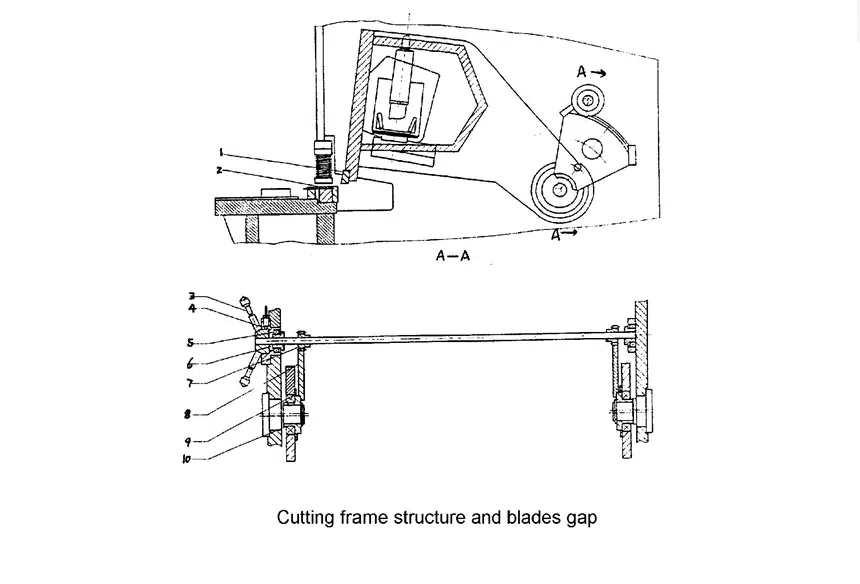

Telaio di taglio

Piastra saldata, elevata rigidità, supporto su presa eccentrica, tramite cilindri sinistro e destro e azionamento del cilindro di corsa, taglio finale tramite ripetizione del pendolo.

La superficie verticale del supporto up-cut è curva, mantenendo la coincidenza tra il taglio up-cut e quello low-cut.

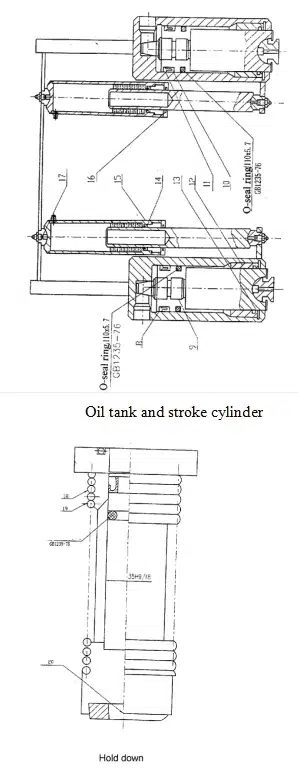

Dispositivo di pressione (tenere premuto)

È costituito da alcuni cilindri di alimentazione a pressione installati sulla piastra di supporto davanti al telaio della macchina. Il flusso d'olio nel cilindro di alimentazione a pressione, la testa di pressione preme verso il basso contro la forza di trazione della molla di tensione, premendo saldamente la piastra. Al termine del taglio, i cilindri vengono ripristinati dalla forza di trazione della molla di tensione. La pressione è maggiore quanto più è spesso la piastra.

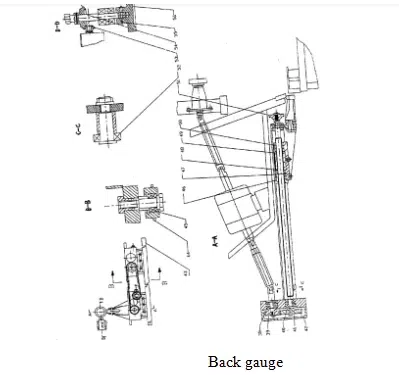

Calibro anteriore e calibro posteriore

Misuratore frontale: fissato sul tavolo da lavoro, visualizzazione della valvola sul righello, regolazione della barra mobile in base alle esigenze della valvola. Quando si taglia una lamiera d'acciaio sottile, tagliarla comodamente sul misuratore frontale.

Il registro posteriore è fissato sulla tavola tagliata verso l'alto, oscilla su e giù come per la tavola tagliata verso l'alto. Regolare il registro posteriore tramite un motore da 0,55 kW, ridurre la velocità tramite l'ingranaggio passante e azionare tramite l'asta di comando. Premere il pulsante + o - per regolare il registro in avanti o indietro. Quando la regolazione meccanica non riesce a ottenere la valvola di necessità, ruotare il volantino per richiedere la valvola; la regolazione del registro posteriore è comoda e affidabile.

La gamma standard del registro posteriore è 20-750 mm. Quando la lunghezza della piastra di taglio è maggiore della distanza massima del registro posteriore, rimuovere il registro posteriore il più possibile, sollevare la tavola tramite la superficie inclinata del telaio di supporto, quindi è possibile tagliare qualsiasi lunghezza di piastra.
