Masz problem z nieefektywnym gięciem? Odkryj, jak działa matryca wielowrzecionowa z otworem w kształcie litery V. Prasa krawędziowa może zwiększyć wydajność i dokładność Twojej prasy krawędziowej.

Dowiedz się, jak prasa krawędziowa V-Opening Multi-V Die zwiększa precyzję gięcia, oferując wiele rowków V-kształtnych, co zapewnia elastyczność. To narzędzie zapewnia wydajność i wszechstronność w różnych zastosowaniach gięcia, skracając przestoje i zwiększając produktywność. Czytaj dalej, aby dowiedzieć się, jak korzystać z prasy krawędziowej V-Opening Multi-V Die. Prasa krawędziowa skutecznie w Twoich działaniach.

W tym artykule przedstawimy przewodnik krok po kroku, jak bezpiecznie i sprawnie wymienić otwór V w matrycy wielorowkowej prasy krawędziowej. Omówimy również znaczenie doboru prawidłowego otworu V do obrabianego przedmiotu i kilka kwestii bezpieczeństwa.

Czym jest matryca Multi-V?

Matryca wielorowkowa, zwana również matrycą wielorowkową, to rodzaj matrycy do prasy krawędziowej, która posiada po bokach kilka rowków w kształcie litery V o różnej szerokości. Rowki te służą do pozycjonowania materiału do gięcia, przy czym każdy otwór w kształcie litery V dostosowuje się do innej grubości materiału i umożliwia uzyskanie różnych promieni gięcia.

Matryce Multi-V są szeroko stosowane w prasach krawędziowych ze względu na możliwość szybkiej zmiany rozwarcia V poprzez obrót bloku matrycy, co oszczędza czas i zmniejsza potrzebę stosowania wielu zestawów matryc. Jednak użycie niewłaściwego rozwarcia V może prowadzić do niskiej jakości gięcia, nadmiernego zużycia narzędzi, a nawet uszkodzenia maszyny.

Dlaczego otwarcie w kształcie litery V ma znaczenie

Wybór odpowiedniego rozmiaru otworu V dla danego materiału jest kluczowy. Otwór V powinien być od 6 do 12 razy większy od grubości materiału, w zależności od pożądanego kąta gięcia i jego właściwości. Na przykład, grubsze materiały wymagają większych otworów V, podczas gdy cieńsze materiały wymagają mniejszych. Zastosowanie prawidłowego otworu V zapewnia:

• Prawidłowy promień gięcia:Promień gięcia zależy od relacji pomiędzy grubością materiału, stemplem i otworem matrycy.
• Integralność materiału:Użycie niewłaściwego otworu w kształcie litery V może spowodować działanie nadmiernej siły na materiał, powodując pęknięcia lub odkształcenia.
• Umierać i bić długowieczność:Zastosowanie odpowiedniego otworu w kształcie litery V zmniejsza zużycie narzędzi i zapobiega uszkodzeniom matrycy i stempla.

Kroki zmiany otworu V w matrycy wielowrzecionowej

Oto przewodnik krok po kroku zmiana otworu V w matrycy wielo-V zainstalowany na prasie krawędziowej:

1. Wyłącz prasę krawędziową

Przed dokonaniem jakichkolwiek regulacji upewnij się, że maszyna jest całkowicie wyłączona. Jest to kluczowy krok bezpieczeństwa, zapobiegający przypadkowemu ruchowi stempla lub innych części maszyny podczas pracy z matrycą. Zmień otwór w kształcie litery V.

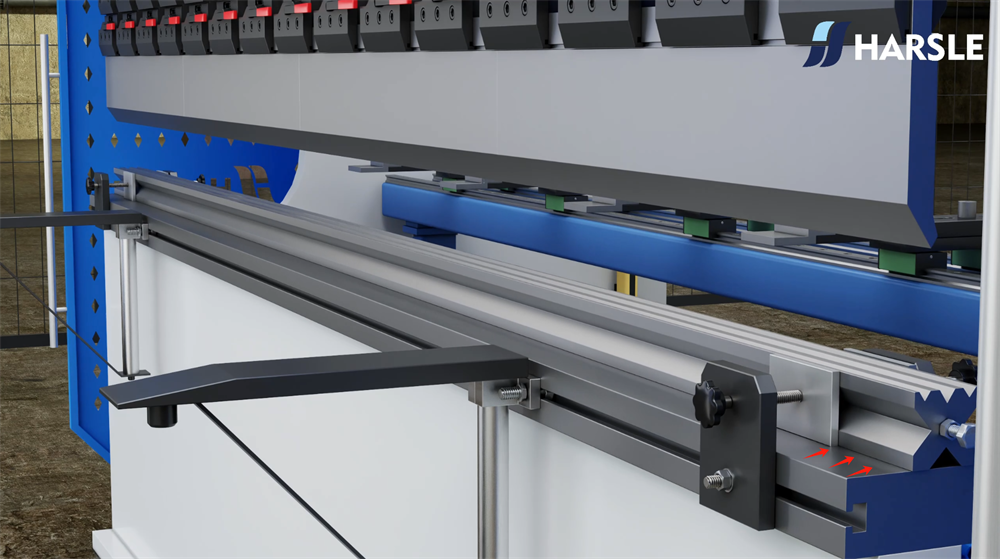

2. Poluzuj uchwyty matryc lub zaciski

Matryca wielorowkowa jest zazwyczaj mocowana zaciskami lub śrubami. Używając odpowiedniego narzędzia, zazwyczaj klucza, należy poluzować zaciski na tyle, aby można było unieść i obrócić matrycę. Należy upewnić się, że zaciski pozostają zamocowane, aby zapobiec całkowitemu poluzowaniu się matrycy, ponieważ może być ona ciężka i trudna w obsłudze.

3. Lekko podnieś kostkę

Po poluzowaniu zacisków, delikatnie unieś matrycę, aby odłączyć ją od podstawy. Matryce Multi-V są zaprojektowane tak, aby można je było obracać, odsłaniając różne rowki V, więc wystarczy unieść matrycę tylko na tyle, aby umożliwić obrót. Upewnij się, że mocno trzymasz matrycę lub użyj podnośnika, jeśli matryca jest duża lub ciężka. Zmień otwór V.

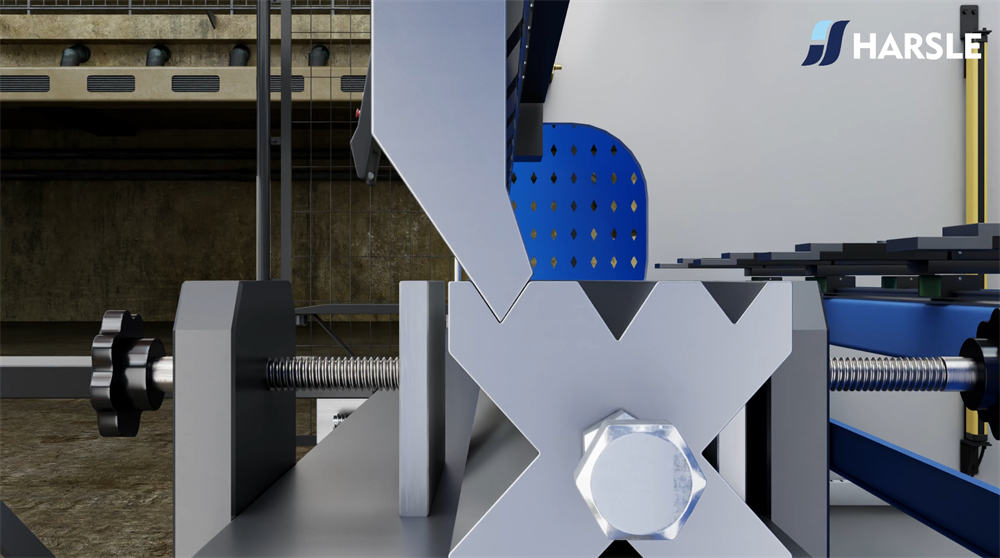

4. Obróć matrycę do żądanego otworu w kształcie litery V.

Po uniesieniu matrycy ostrożnie obróć ją na stronę z otworem w kształcie litery V, który będzie potrzebny do kolejnej operacji gięcia. Matryce Multi-V zazwyczaj mają 4 lub więcej rowków w kształcie litery V, a każda strona jest oznaczona, aby wskazać rozmiar rowka. Wybierz odpowiedni rozmiar w oparciu o grubość materiału i pożądany promień gięcia. Zmień otwór w kształcie litery V.

Na przykład:

• W przypadku blachy o grubości 6 mm zwykle wymagany jest otwór w kształcie litery V o szerokości około 36 mm.
• Cieńsza blacha, np. o grubości 2 mm, może wymagać jedynie otworu w kształcie litery V o szerokości 12 mm.

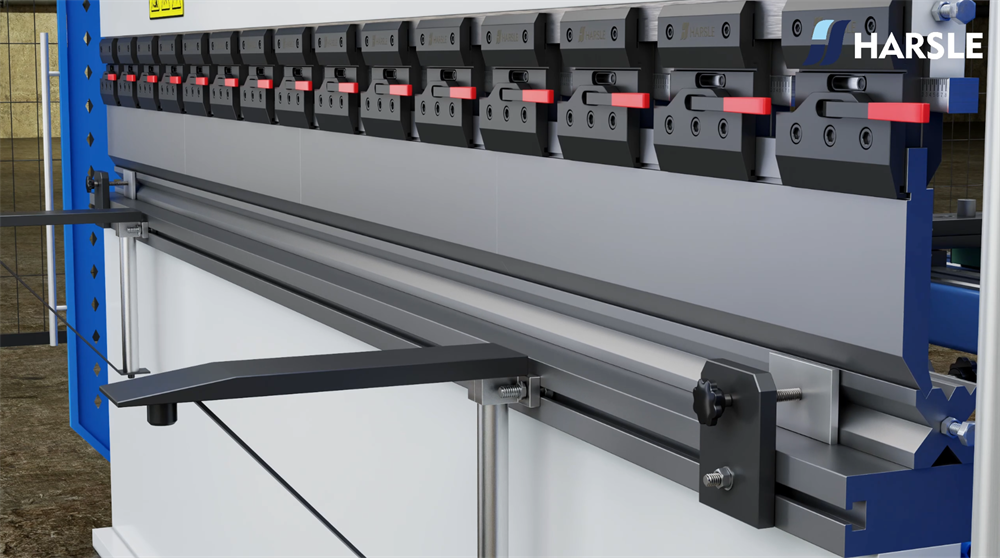

5. Opuść i zabezpiecz matrycę

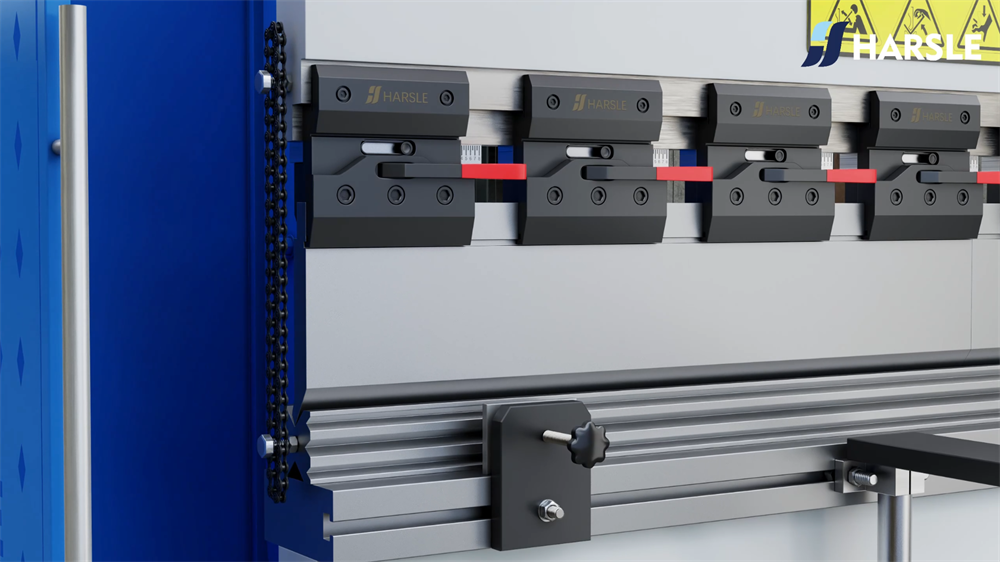

Po wybraniu prawidłowego otworu V, opuść matrycę z powrotem na miejsce i upewnij się, że jest prawidłowo osadzona w uchwycie. Dokręć zaciski lub śruby, aby zablokować matrycę w pozycji. Upewnij się, że matryca jest prawidłowo wyrównana i nie przesunie się podczas pracy. Zmień otwór V.

6. Dostosuj ustawienia ogranicznika tylnego i układu sterowania

Po zmianie rozwarcia V, ustawienia maszyny należy dostosować do nowej konfiguracji matrycy. Zmień rozwarcie V. Położenie zderzaka tylnego może wymagać modyfikacji, aby dostosować je do nowego ułożenia materiału w większym lub mniejszym rowku V. Dodatkowo zaktualizuj system sterowania (np. CT8, Delem DA66T lub E21) o nowe informacje dotyczące rozwarcia V, grubości materiału i wymaganego kąta gięcia. Zmień rozwarcie V.

7. Przetestuj konfigurację, wykonując próbne zginanie

Po zabezpieczeniu i wyregulowaniu wszystkiego, zawsze warto wykonać próbne gięcie na skrawku materiału. Pozwala to upewnić się, że matryca jest prawidłowo wyrównana, a ustawienia prasy krawędziowej są prawidłowe dla nowego rozwarcia V. Zmień rozwarcie V. Jeśli gięcie jest nieprawidłowe, możesz dokonać drobnych korekt w zderzaku tylnym, położeniu stempla lub programie prasy krawędziowej. Zmień rozwarcie V.

Wybór prawidłowego otworu w kształcie litery V

Aby wybrać właściwy kształt otworu w kształcie litery V, należy postępować zgodnie z poniższymi wskazówkami:

• Otwarcie w kształcie litery V = 6 do 12 razy grubość materiału

Na przykład, dla blachy o grubości 5 mm, idealny rozstaw V może wynosić od 30 mm do 60 mm. Konkretny rozmiar w tym zakresie zależy od rodzaju materiału i wymaganego kąta gięcia. Jeśli wykonujesz ostre gięcie pod kątem 90 stopni, wybierz mniejszy zakres; w przypadku większych promieni lub miękkich materiałów, wybierz większy zakres.

Zagadnienia bezpieczeństwa

Bezpieczeństwo jest najważniejsze podczas pracy z prasami krawędziowymi i narzędziami. Oto kilka kluczowych środków bezpieczeństwa, o których należy pamiętać:

• Procedury blokowania/oznaczania: Zawsze należy przestrzegać odpowiednich procedur blokowania i etykietowania przed jakąkolwiek regulacją prasy krawędziowej. Dzięki temu maszyna nie zostanie przypadkowo włączona podczas pracy.
• Noś sprzęt ochronny:Podczas obsługi narzędzi prasy krawędziowej należy zawsze nosić odpowiedni sprzęt ochronny, w tym rękawice i okulary ochronne.
• Użyj narzędzi podnoszących do ciężkich matryc:Matryce Multi-V mogą być ciężkie, szczególnie w przypadku dużych pras krawędziowych. Jeśli matryca jest zbyt duża, aby przenosić ją ręcznie, należy użyć sprzętu podnoszącego, aby uniknąć obrażeń.
• Sprawdź wyrównanie matrycyPo zmianie otworu V należy upewnić się, że matryca jest idealnie wyrównana w prasie krawędziowej. Niewłaściwe wyrównanie może prowadzić do nierównych gięcia, a nawet uszkodzenia oprzyrządowania i maszyny.

Wniosek

Zmiana rozwarcia V w matrycy wielorowkowej jest stosunkowo prostym procesem, ale wymaga dbałości o szczegóły i przestrzegania protokołów bezpieczeństwa. Starannie dobierając odpowiedni rozwarcie V, odpowiednio mocując matrycę i dostosowując ustawienia prasy krawędziowej, można zapewnić wysoką jakość gięcia i wydłużyć żywotność narzędzi.
