Jeśli chodzi o optymalizację procesów obróbki metali, opanowanie zarządzania programem ESTUN E300 może mieć ogromne znaczenie. Jeśli chcesz zwiększyć wydajność obsługi tego potężnego systemu sterowania prasą krawędziową, trafiłeś we właściwe miejsce. W tym artykule omówię podstawowe aspekty zarządzania programem ESTUN E300, oferując wskazówki dotyczące maksymalizacji jego możliwości. Niezależnie od tego, czy jesteś doświadczonym profesjonalistą, który chce udoskonalić swoje podejście, czy początkującym, który chce poznać tajniki obsługi, ten przewodnik wyposaży Cię w wiedzę niezbędną do usprawnienia operacji i osiągnięcia precyzyjnych rezultatów. Zanurzmy się w świat ESTUN E300 i wspólnie odkryjmy jego pełen potencjał.

Wstęp

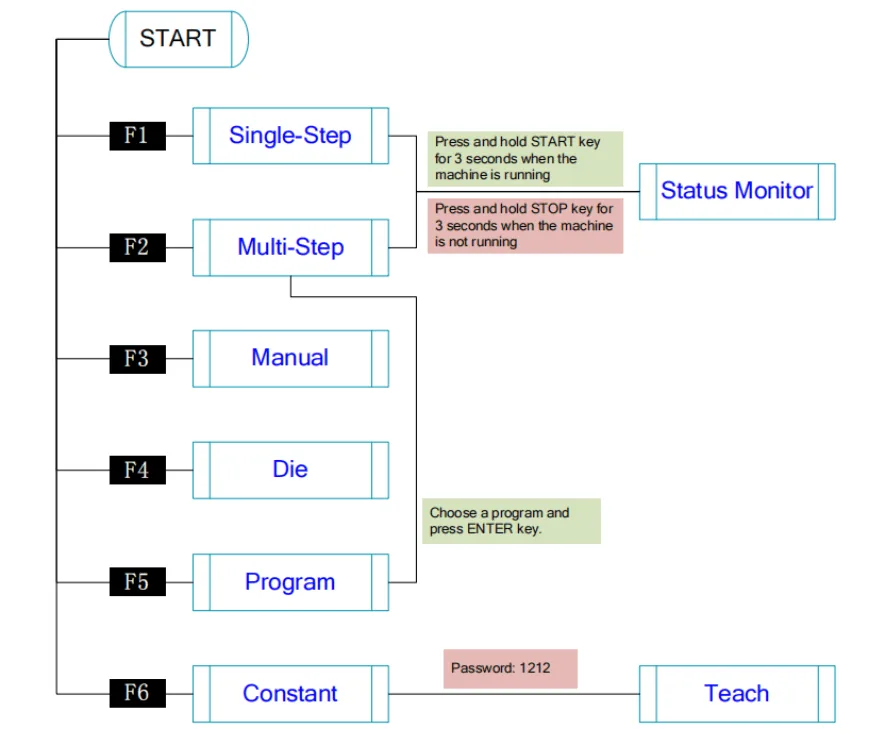

Aby osiągnąć sukces w zarządzaniu programem ESTUN E300, kluczowe jest zrozumienie przepływu operacji. Przepływ operacji obejmuje systematyczny proces rozpoczynający się od tworzenia i edycji programów.

Zacznij od wprowadzenia niezbędnych parametrów i konfiguracji, upewniając się, że są one zgodne z wymaganiami projektu. Następnie przeprowadź symulację programu, aby zidentyfikować potencjalne problemy przed faktycznym uruchomieniem. Gdy symulacja potwierdzi dokładność, przejdź do wdrożenia na prasie krawędziowej.

W trakcie całego procesu może być konieczne ciągłe monitorowanie i dostosowywanie operacji w celu uzyskania optymalnej wydajności. Opanowanie tego procesu nie tylko zwiększa wydajność, ale także gwarantuje precyzyjne i spójne rezultaty, umożliwiając bezproblemową integrację ESTUN E300 z linią produkcyjną.

Tworzenie programu w ESTUN E300

Efektywne zarządzanie programem zaczyna się od zrozumienia, jak utworzyć nowy program na ESTUN E300.

Aby utworzyć program, naciśnij F5 klucz do wejścia Program stronę, jak pokazano na poniższym rysunku.

Po dotarciu tam przejdź do programu Nazwa pole i użyj klawiszy NUMERYCZNYCH, aby wpisać żądaną nazwę. Ta metoda pisania wymaga użycia 10 klawiszy; na przykład, jednokrotne naciśnięcie klawisza wyświetli cyfrę „2”, dwukrotne szybkie naciśnięcie wyświetli cyfrę „C”, a trzykrotne – cyfrę „D”.

Naciskać WCHODZIĆ aby potwierdzić wprowadzone dane, a oprogramowanie wygeneruje Kroki, Umierać, I Data Dla Ciebie. Opanowując ten aspekt zarządzania programem ESTUN E300, będziesz w stanie efektywnie konfigurować programy do swoich potrzeb w zakresie obróbki metali.

Programy do edycji w ESTUN E300

Umiejętność edycji istniejących programów jest istotną częścią zarządzania programami na urządzeniu ESTUN E300.

Aby edytować program, przesuń kursor do programu ID chcesz zmodyfikować i naciśnij WCHODZIĆ klucz. Ta akcja przeniesie Cię do Wieloetapowy strona, na której wybrany program jest już załadowany do edycji. Prawidłowa edycja programów gwarantuje możliwość precyzyjnego dostosowywania i udoskonalania procesów.

Bezpieczne usuwanie programów

Częścią efektywnego zarządzania programem jest wiedza o tym, kiedy i jak usunąć nieużywane lub nieaktualne programy.

Jeśli chcesz usunąć program, po prostu przesuń kursor na program ID chcesz usunąć i naciśnij JASNE klawisz. Pojawi się okno dialogowe z prośbą o potwierdzenie usunięcia wybranego elementu. Naciśnij OK Aby dokończyć usuwanie. Ta możliwość jest niezbędna do utrzymania zorganizowanego i wydajnego środowiska programistycznego w konfiguracji ESTUN E300.

Każdy z tych kroków odgrywa kluczową rolę w opanowaniu zarządzania programem ESTUN E300, umożliwiając utrzymanie wydajnego i produktywnego przepływu pracy z prasą krawędziową. Dzięki naturalnemu zintegrowaniu tych procedur z codzienną pracą, zwiększysz efektywność operacyjną i osiągniesz precyzyjne, niezawodne rezultaty.

Nauczanie

Aby opanować zarządzanie programem ESTUN E300, niezbędne jest zrozumienie procesu uczenia. Proces ten pozwala na uzyskanie wartości położenia osi serwo, co jest kluczowym krokiem przed rozpoczęciem procesu gięcia. Uczenie zapewnia dokładne punkty odniesienia dla operacji, umożliwiając precyzyjne zarządzanie programem. Jak pokazano na poniższym rysunku układu współrzędnych maszyny, można skorzystać z tego schematu, aby dokładnie zmierzyć i ustawić wartości uczenia.

Zacznij od wpisania hasła 1212 na Stały strona, aby uzyskać dostęp TechIn Para strona, jak pokazano na poniższym rysunku.

Użyj W GÓRĘ I W DÓŁ wybierz parametr za pomocą klawiszy strzałek i wprowadź żądaną wartość.

Kluczowe operacje w tym procesie obejmują programowanie Y i punkt mocowania, programowanie X oraz programowanie R, które są niezbędne do skutecznego zarządzania programem ESTUN E300. Skrupulatne wykonywanie tych kroków pozwoli Ci zwiększyć kontrolę nad maszyną, gwarantując precyzję i wydajność obróbki metali.

Punkt nauczania i mocowania Y

Celem uczenia osi Y w zarządzaniu programem jest uzyskanie wartości porównawczej położenia punktu zacisku. Podczas zarządzania osią Y w programie kluczowe jest wcześniejsze oszacowanie jej położenia.

Na przykład, jeśli szacujesz, że położenie wynosi 50 mm, wykonaj następujące kroki, aby kontynuować:

• Wybierz parametr Y Teaching na stronie TechIn Para i ustaw go na 50.
• Wróć do strony pojedynczego kroku i ustaw parametr Kąt do 180°; inne parametry można ustawić dowolnie. Zazwyczaj podczas zarządzania programem, gdy maszyna zaciska arkusz, stempel powinien stykać się z jego górną krawędzią, co gwarantuje ustawienie kąta gięcia na 180°, aby zapewnić prawidłowe zaciskanie.
• Uruchom urządzenie i zapisz pozycję osi Y wyświetlaną na urządzeniu podczas procesu Mieszkać.
• Wprowadź ponownie TechIn Para stronę i wprowadź zarejestrowaną wartość do Punkt zaciskowy parametr.

Związek między Y Nauczanie I Punkt zaciskowy jest porównawcza. Jeśli położenie osi Y uległo zmianie, należy wykonać powyższą procedurę w celu uzyskania wartości Zaciskanie Punkt Ponownie.

Zrozumienie, w jaki sposób skutecznie ustawiać i zarządzać tymi parametrami, ma kluczowe znaczenie dla doskonalenia umiejętności zarządzania programem ESTUN E300, co pozwoli na uzyskanie dokładnych i powtarzalnych wyników w projektach obróbki metali.

X Nauczanie

Aby nauczyć oś X, można zmierzyć rzeczywistą pozycję osi X, tzn. zmierzyć odległość liniową między środkiem otworu w kształcie litery V matrycy a tylnym zderzakiem.

Na początek zaleca się wykonanie uruchomienia wstępnego poprzez zaprogramowanie prostego programu jednokrokowego. Na przykład, jeśli zmierzona odległość w osi X wynosi 100 mm, należy wykonać poniższe kroki, aby skutecznie zarządzać programem:

• Wybierz parametr „X Teaching” w TechIn Para stronę i ustaw ją na 100.
• Wróć do strony pojedynczego kroku i ustaw Oś X Ustaw parametr na 100 i skonfiguruj inne parametry w razie potrzeby. Należy pamiętać, że błąd maszyny nie jest na tym etapie brany pod uwagę.
• Uruchom program. Po zakończeniu etapu gięcia zmierz i zapisz wyniki na arkuszu roboczym.
• Wprowadź ponownie TechIn Para stronę i zaktualizuj parametr „X Teaching” za pomocą zarejestrowanej wartości.

Powtórz te procedury kilka razy, aby zapewnić dokładność i niezawodność programowania. Prawidłowe zarządzanie programem ESTUN E300 nie tylko zwiększa precyzję, ale także optymalizuje przepływ pracy, czyniąc tę umiejętność niezbędną w obróbce metali.

R Nauczanie

Aby skutecznie nauczyć osi R, należy dokładnie zmierzyć i zapisać jej rzeczywiste położenie. Wiąże się to z pomiarem odległości pionowej między górną krawędzią matrycy a tylnym zderzakiem. Po wykonaniu tego pomiaru wprowadź TechIn Para stronę i wprowadź zarejestrowaną wartość do parametru R NauczanieTen krok jest niezbędny do precyzyjnego zarządzania programem, umożliwiając optymalizację funkcjonalności systemu ESTUN E300. Zadbajmy o to, aby Twoje umiejętności zarządzania programem były na najwyższym poziomie, skutecznie wdrażając tę technikę.

Często zadawane pytania (FAQ)

Wniosek

Opanowanie zarządzania programem ESTUN E300 to kluczowy krok w kierunku zwiększenia możliwości produkcyjnych i zapewnienia efektywnego działania. Postępując zgodnie z kluczowymi krokami opisanymi w tym artykule – takimi jak prawidłowa konfiguracja, precyzyjna konfiguracja i regularna konserwacja – możesz usprawnić procesy programowania i znacznie skrócić przestoje.

Aby wykonać kolejny krok w optymalizacji działania ESTUN E300, zalecamy kontakt z naszym doświadczonym zespołem, który udzieli spersonalizowanego wsparcia i wskazówek. Zachęcamy również do zapoznania się z naszą kompleksową ofertą. dokumentacja Aby uzyskać głębszy wgląd w maksymalizację wydajności Twojej maszyny. Wykorzystując te zasoby, będziesz dobrze przygotowany do stawiania czoła wszelkim wyzwaniom i rozwijania swoich umiejętności zarządzania programem.
