Utrzymanie temperatury w giętarce do rur jest często kluczowym czynnikiem wpływającym na niespójną jakość gięcia rur, taką jak odchylenia kątowe, zmienne promienie gięcia lub nieoczekiwane defekty powierzchni. Jeśli te problemy pojawiają się z czasem, przyczyną zazwyczaj nie są narzędzia ani oprogramowanie, ale niekontrolowane zmiany temperatury w maszynie. Prawidłowe zarządzanie temperaturą bezpośrednio wpływa na dokładność gięcia, powtarzalność i ogólną stabilność maszyny. Bez niego nawet dobrze skalibrowana giętarka do rur CNC może dawać niestabilne rezultaty. W tym artykule wyjaśnię, jak temperatura wpływa na jakość gięcia, które komponenty są najbardziej wrażliwe na wahania temperatury oraz jak skuteczna kontrola temperatury może znacznie poprawić spójność gięcia i jakość produktu.

Jak Giętarka do rur Utrzymywanie temperatury wpływa na dokładność gięcia

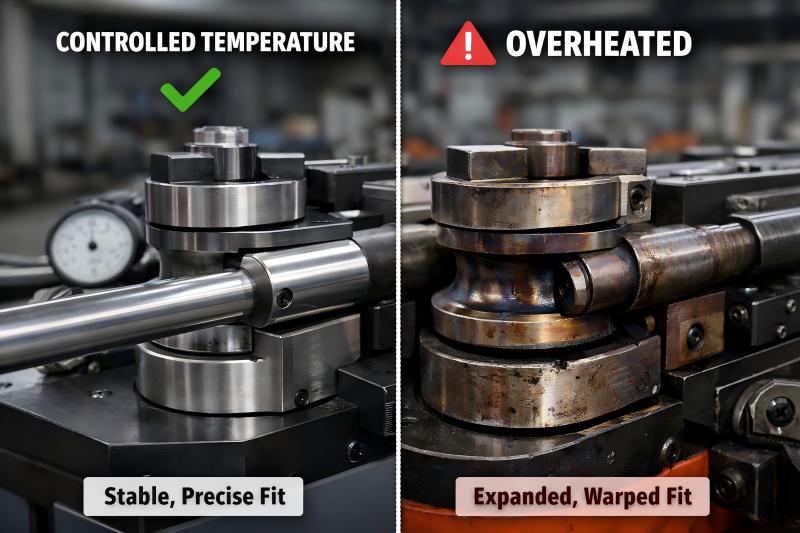

Rozszerzalność cieplna i zmiany wymiarów

Metalowe elementy wewnątrz giętarki do rur rozszerzają się pod wpływem wzrostu temperatury i kurczą po ostygnięciu. Dotyczy to ram maszyn, ramion gnących, trzpieni i uchwytów narzędziowych. Nawet niewielkie zmiany wymiarów spowodowane wahaniami temperatury mogą powodować zmiany kątów gięcia i promieni osi. Dzięki prawidłowemu utrzymaniu temperatury w giętarce do rur, efekty termiczne utrzymują się w przewidywalnych granicach, co pomaga maszynie zachować spójną geometrię przez cały proces produkcji.

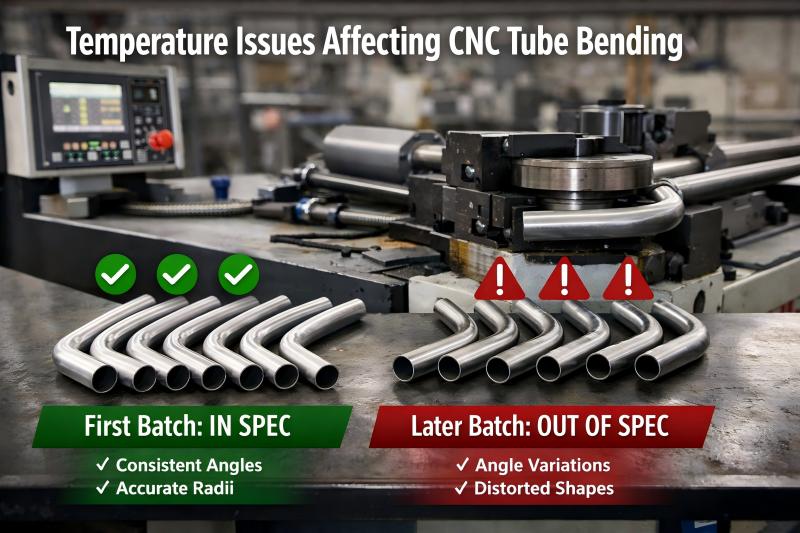

Wpływ na powtarzalność podczas długich serii produkcyjnych

Podczas długich cykli gięcia, w elementach mechanicznych i hydraulicznych stopniowo narasta ciepło. Bez kontroli temperatury pierwsza partia części może spełniać tolerancję, podczas gdy kolejne części mogą odbiegać od specyfikacji. Widziałem to często w operacjach gięcia rur na dużą skalę. Utrzymanie stabilnej temperatury roboczej gwarantuje, że każde gięcie – od pierwszej do ostatniej rury – spełnia te same standardy jakości.

Temperatura i jakość gięcia układu hydraulicznego

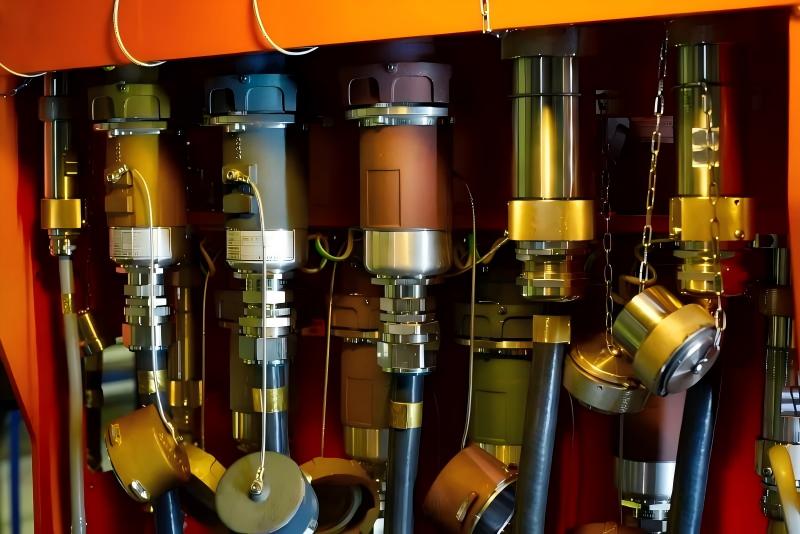

Jak temperatura oleju hydraulicznego wpływa na stabilność ciśnienia

Lepkość oleju hydraulicznego zmienia się wraz z temperaturą. Gdy olej staje się zbyt gorący, ulega rozrzedzeniu, co prowadzi do wahań ciśnienia i opóźnionej reakcji systemu. Ma to bezpośredni wpływ na siłę zacisku, prędkość gięcia i dokładność pozycjonowania. Efektywne utrzymanie temperatury giętarki do rur utrzymuje olej hydrauliczny w zalecanym zakresie, zapewniając stabilne ciśnienie i płynny ruch gięcia.

Zapobieganie przegrzaniu w hydraulicznych giętarkach do rur

Przegrzanie często wynika z zablokowanych chłodnic, zanieczyszczonego oleju lub nadmiernej, ciągłej pracy. Regularna kontrola chłodnic oleju, monitorowanie czujników temperatury oleju i wymiana zużytego oleju to niezbędne kroki. Zapobiegając przegrzaniu, siła gięcia pozostaje stała, co bezpośrednio poprawia dokładność kąta i jakość powierzchni.

Silniki serwo i elementy elektryczne poddane obciążeniu temperaturowemu

Wrażliwość układu serwo na wahania temperatury

Nowoczesne giętarki do rur CNC w dużym stopniu wykorzystują serwosilniki i napędy do precyzyjnego pozycjonowania. Nadmierna temperatura może obniżyć wydajność serwosilników, wywołać alarmy lub spowodować błędy pozycjonowania. Prawidłowe utrzymanie temperatury giętarki do rur pomaga utrzymać wentylację szaf elektrycznych i zapobiega przeciążeniom termicznym, zapewniając stabilną kontrolę osi podczas gięcia.

Najlepsze praktyki chłodzenia szaf elektrycznych

Nagromadzenie kurzu, zablokowane wentylatory lub słaby przepływ powietrza mogą powodować gromadzenie się ciepła w szafach sterowniczych. Zawsze zalecam regularne czyszczenie filtrów, sprawdzanie wentylatorów chłodzących i zapewnienie odpowiedniej odległości wokół szaf elektrycznych. Stabilna temperatura elektroniki oznacza bardziej niezawodne sterowanie ruchem i mniej nieoczekiwanych przerw w produkcji.

Temperatura otoczenia i warunki warsztatowe

Jak środowisko fabryczne wpływa na jakość gięcia

Zmiany temperatury otoczenia w różnych porach roku mogą również wpływać na wyniki gięcia rur. Zimne środowisko może powodować gęstnienie oleju hydraulicznego, a wysokie temperatury w warsztatach przyspieszają rozszerzalność cieplną. Utrzymanie temperatury giętarki do rur powinno obejmować dostosowanie procedur rozgrzewania i ustawień maszyny do warunków otoczenia, aby zapewnić powtarzalność gięcia przez cały rok.

Procedury rozgrzewkowe dla uzyskania spójnych wyników

Prawidłowy cykl nagrzewania pozwala maszynie osiągnąć stabilną temperaturę roboczą przed rozpoczęciem pełnej produkcji. Ten etap jest często pomijany, a jednak znacząco poprawia powtarzalność gięcia. Wykonanie wstępnych próbnych gięcia po nagrzaniu pomaga potwierdzić, że wahania temperatury są zminimalizowane.

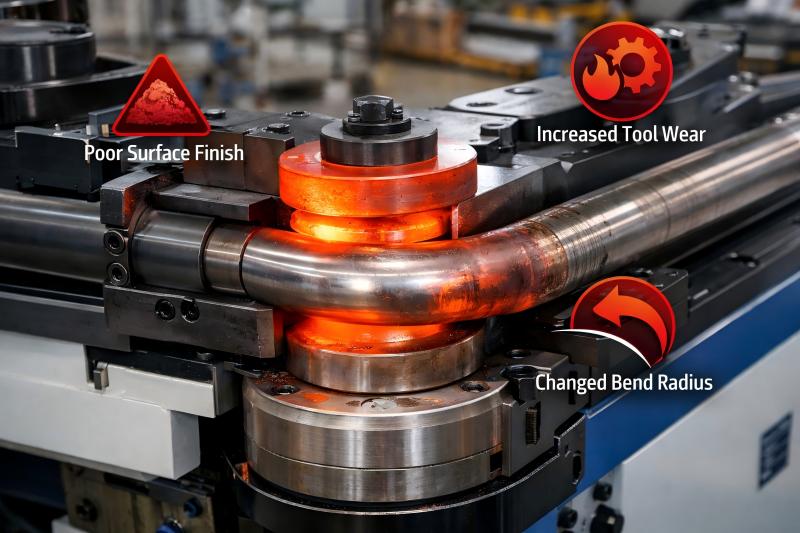

Temperatura narzędzi i jakość powierzchni

Przenoszenie ciepła między narzędziami a rurami

Podczas gięcia ciągłego, oprzyrządowanie pochłania ciepło powstające w wyniku tarcia i odkształceń. Nadmierna temperatura oprzyrządowania może wpływać na jakość powierzchni, zwiększać zużycie i zmieniać promienie gięcia. Monitorowanie stanu oprzyrządowania i w razie potrzeby schłodzenie jest elementem efektywnego utrzymania temperatury giętarki do rur.

Zmniejszenie zużycia narzędzi poprzez kontrolę temperatury

Utrzymywanie odpowiedniej temperatury narzędzi wydłuża żywotność matrycy i trzpienia. Prawidłowe smarowanie, prawidłowa prędkość gięcia i okresowe przerwy w schładzaniu przyczyniają się do lepszej jakości powierzchni i dłuższej żywotności narzędzi.

Praktyczne wskazówki dotyczące utrzymania temperatury giętarki do rur

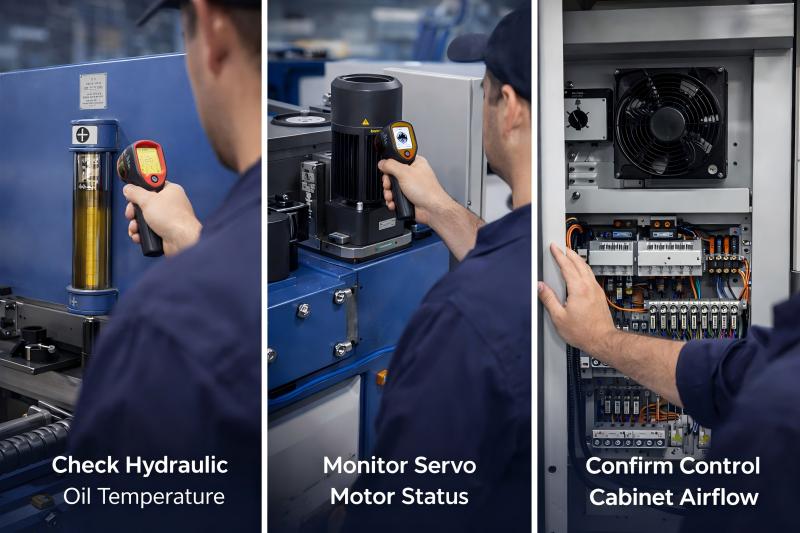

Codzienny monitoring temperatury

Zawsze zalecam operatorom sprawdzanie temperatury oleju hydraulicznego, stanu serwomotoru i przepływu powietrza w szafie na początku każdej zmiany. Wczesne wykrycie nieprawidłowych trendów temperaturowych zapobiega problemom z jakością, zanim pojawią się one na gotowych elementach.

Planowe kontrole układu chłodzenia

Wentylatory chłodzące, chłodnice oleju i wymienniki ciepła należy regularnie sprawdzać. Niewielka blokada lub awaria wentylatora może szybko doprowadzić do problemów z dokładnością gięcia, jeśli nie zostaną naprawione.

Rejestrowanie danych i analiza trendów

Nowoczesne giętarki do rur CNC często wspierają monitorowanie temperatury poprzez system sterowania. Przeglądanie rejestrów temperatury pomaga identyfikować wzorce i optymalizować harmonogramy konserwacji, zapewniając stałą jakość gięcia.

Często zadawane pytania

Wniosek

Temperatura giętarki do rur Konserwacja bezpośrednio wpływa na dokładność gięcia, powtarzalność, jakość powierzchni i niezawodność maszyny. Kontrolując temperaturę oleju hydraulicznego, chroniąc układy serwo, zarządzając warunkami otoczenia i monitorując temperaturę narzędzi, można osiągnąć spójną jakość gięcia w każdym cyklu produkcyjnym. Jeśli chcesz poprawić precyzję gięcia, zmniejszyć ilość odpadów i wydłużyć żywotność maszyny, kontrola temperatury powinna być kluczowym elementem strategii konserwacji. Aby uzyskać więcej wskazówek dotyczących konserwacji giętarki do rur lub omówić zoptymalizowane rozwiązania dla Twoich potrzeb produkcyjnych, skontaktuj się z zespołem HARSLE lub zapoznaj się z naszymi powiązanymi zasobami dokumentacji.
