Gięcie rur w sprzęcie medycznym jest niezbędne dla zapewnienia precyzji, bezpieczeństwa i niezawodności, jakich wymaga nowoczesna opieka zdrowotna. Każde zagięcie wpływa na integralność strukturalną i funkcjonalność urządzeń medycznych – od narzędzi chirurgicznych i systemów diagnostycznych po meble szpitalne. Ponieważ dokładność jest w tej dziedzinie nie do podważenia, nawet najmniejsze odchylenie może wpłynąć na wydajność lub bezpieczeństwo pacjenta. W tym artykule pokażę, jak precyzyjne gięcie rur wspiera dokładność wymiarową, poprawia trwałość produktu i pomaga producentom spełniać surowe normy branży medycznej. Niezależnie od tego, czy projektujesz sprzęt, czy zarządzasz produkcją, poznasz praktyczne sposoby na poprawę jakości i wydajności.

Dlaczego dokładność ma znaczenie w Gięcie rur dla urządzeń medycznych

Dokładność w Gięcie rur w sprzęcie medycznym W przypadku sprzętu medycznego nie chodzi tylko o perfekcję estetyczną, ale o wydajność i niezawodność. Nawet niewielkie odchylenie kąta lub promienia gięcia może negatywnie wpłynąć na dopasowanie zespołu, doprowadzić do wycieku płynu w układach hydraulicznych lub wpłynąć na ustawienie ruchomych elementów. Sprzęt medyczny często wymaga tolerancji rzędu ułamków milimetra, zwłaszcza w przypadku rur ze stali nierdzewnej lub tytanu stosowanych w zastosowaniach chirurgicznych lub diagnostycznych. Dlatego zachowanie spójności każdego gięcia jest kluczowe dla zapewnienia funkcjonalności produktu i bezpieczeństwa pacjenta.

Kluczowe czynniki wpływające na dokładność gięcia

1. Wybór i przygotowanie materiału

Pierwszy krok w kierunku precyzji zaczyna się od wyboru odpowiedniego materiału. Sprzęt medyczny zazwyczaj wykorzystuje metale odporne na korozję i biokompatybilne, takie jak stal nierdzewna, tytan lub aluminium. Przed gięciem każdą rurę należy sprawdzić pod kątem jednorodnej grubości ścianek i jakości powierzchni. Czyszczenie i odtłuszczanie są również kluczowe, aby zapobiec zanieczyszczeniom lub poślizgowi podczas gięcia. Prawidłowe przygotowanie minimalizuje wady powierzchni i zapewnia przewidywalne odkształcenia w trakcie procesu.

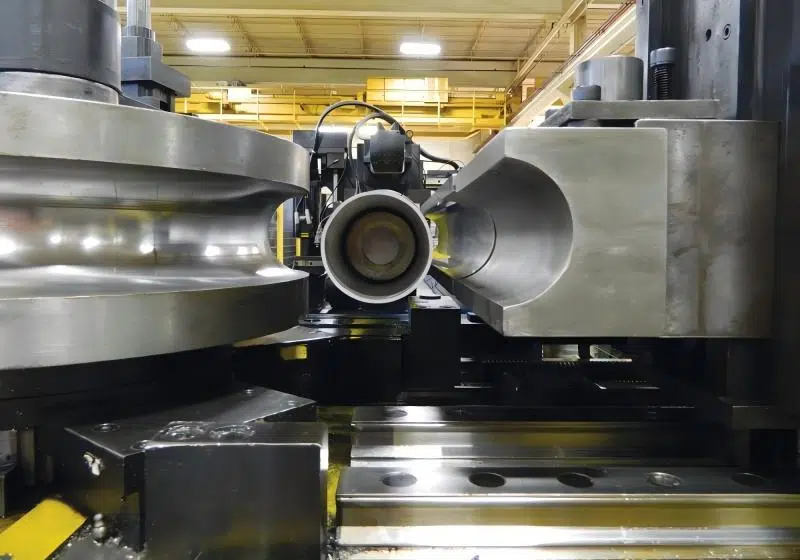

2. Kalibracja giętarki do rur CNC

Precyzja w dużej mierze zależy od kalibracji maszyny. Nowoczesne giętarki CNC do rur wykorzystują osie z serwonapędem do sterowania kątami gięcia, długościami posuwu i pozycjami obrotu. Regularna kalibracja – kontrola położenia trzpienia, ustawienia matrycy ciśnieniowej i siły zacisku – gwarantuje, że każde gięcie będzie zgodne z zaprogramowanymi wymiarami. W przypadku komponentów klasy medycznej zawsze zalecam weryfikację kalibracji przed każdą partią produkcyjną, aby zachować identyfikowalność i zgodność z normami ISO.

3. Projektowanie i konfiguracja narzędzi

Oprzyrządowanie odgrywa decydującą rolę w określaniu jakości gięcia. Trzpienie, matryce wygładzające i matryce ciśnieniowe muszą być precyzyjnie zaprojektowane, aby pasowały do średnicy rury i właściwości materiału. Użycie niewłaściwych narzędzi może spowodować marszczenie, spłaszczenie lub owalizację. Gięcie rur w sprzęcie medycznym, W miejscach, gdzie gładkie powierzchnie wewnętrzne są niezbędne dla przepływu cieczy, jakiekolwiek odkształcenia są niedopuszczalne. Precyzyjne dostrojenie ciśnienia i smarowania narzędzi pomaga uzyskać idealny promień gięcia bez uszczerbku dla integralności materiału.

4. Kontrola temperatury i prędkości

Nadmierna prędkość gięcia lub niewłaściwa temperatura mogą prowadzić do naprężeń wewnętrznych, pęknięć lub sprężynowania. W przypadku rur ze stali nierdzewnej i tytanu, wolniejsze gięcie z kontrolowanym nagrzewaniem zapewnia płynniejsze odkształcenie i minimalizuje naprężenia szczątkowe. Wiele maszyn CNC oferuje programowalne profile prędkości, umożliwiające stopniowe przejścia, które chronią zarówno rurę, jak i oprzyrządowanie, jednocześnie zapewniając stałą precyzję.

Zaawansowane technologie zwiększające precyzję

Automatyzacja CNC i systemy serwo

Automatyzacja CNC umożliwia regulację i monitorowanie danych w czasie rzeczywistym. Systemy serwonapędowe zapewniają powtarzalność ruchów we wszystkich osiach – podawanie, obracanie i gięcie – co przekłada się na precyzję rzędu mikrometrów. Technologia ta jest szczególnie przydatna w produkcji złożonych urządzeń medycznych z wieloma zagięciami o małym promieniu.

Systemy pomiaru laserowego i sprzężenia zwrotnego

Nowoczesne giętarki do rur integrują laserowe systemy pomiarowe, które umożliwiają natychmiastowe wykrywanie odchyleń. Maszyna automatycznie dostosowuje parametry, aby utrzymać dokładność w ustalonych granicach. Ta pętla sprzężenia zwrotnego nie tylko zwiększa precyzję, ale także redukuje straty materiału i czas kontroli.

Optymalizacja trzpienia i podpór

W przypadku cienkościennych rurek medycznych trzpienie zapobiegają ich wewnętrznemu zapadaniu się podczas gięcia. Zastosowanie odpowiedniego typu trzpienia – wtykowego, kulowego lub segmentowego – zapewnia integralność średnicy wewnętrznej. Systemy wspomagające, takie jak docisk i kontrolowany czas retrakcji, dodatkowo zapewniają uzyskanie wyników bez zagnieceń i zniekształceń.

Najlepsze praktyki w zakresie zapewniania jakości

Wdrażanie kontroli wymiarowej

Po zgięciu rury powinny zostać zmierzone za pomocą współrzędnościowych maszyn pomiarowych (CMM) lub skanerów laserowych. Weryfikacja wymiarów zapewnia zgodność ze specyfikacjami medycznymi. Rejestrując te dane, producenci mogą tworzyć identyfikowalne zapisy jakości na potrzeby audytów lub inspekcji regulacyjnych.

Utrzymywanie czystych i sterylnych środowisk produkcyjnych

Ponieważ te rurki są często używane w krytycznych urządzeniach medycznych, utrzymanie czystości w środowisku produkcyjnym jest kluczowe. Wszelkie zanieczyszczenia – zanieczyszczenia metalowe, pozostałości oleju lub pył – mogą utrudniać dalszą sterylizację lub montaż. Stosowanie środków smarnych zgodnych z wymaganiami pomieszczeń czystych oraz czyszczenie po gięciu zapewniają higienę i niezawodność produktu.

Ciągłe szkolenie operatorów

Nawet najlepsze maszyny CNC wymagają wykwalifikowanych operatorów. Regularne szkolenia pomagają technikom zrozumieć, jak drobne zmiany ustawień wpływają na rezultaty gięcia. Łącząc doświadczenie operatorów z precyzją automatyzacji, producenci sprzętu medycznego mogą osiągnąć najwyższy poziom powtarzalności jakości.

Często zadawane pytania

Wniosek

Dokładność w Gięcie rur w sprzęcie medycznym definiuje niezawodność i bezpieczeństwo produktu końcowego. Od przygotowania materiału, przez kalibrację maszyny, po kontrolę jakości, każdy szczegół wpływa na ogólną precyzję. Dzięki wdrożeniu zaawansowanej technologii CNC, zoptymalizowanego oprzyrządowania i rygorystycznych metod kontroli, producenci mogą osiągać doskonałe rezultaty i spełniać światowe standardy medyczne.
