QuadRoll
Built for reliable, efficient plate rolling
Процесс прокатки
Принцип работы
The four-roll plate rolling machine uses one upper roll, one lower roll, and two side rolls to clamp and continuously bend the plate, enabling precise positioning and efficient forming in a single pass.
Advanced Rolling
Four Roll System
The four-roll structure enables continuous rolling and precise plate positioning, delivering high accuracy and efficient forming with minimal manual adjustment.
Independent Motion
Flexible Control
The upper, lower, and side rolls move independently, allowing precise adjustment of rolling force and bending position for different forming needs.
Гидравлический привод
Power System

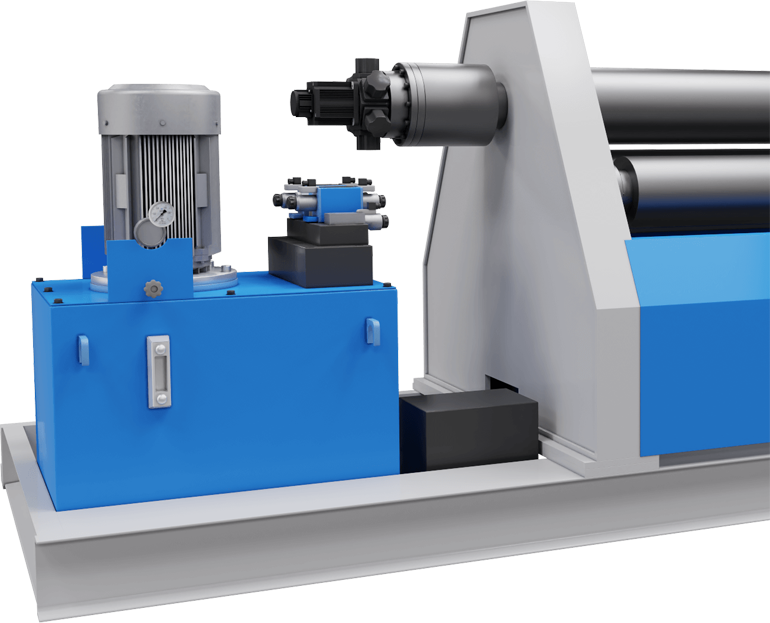

The hydraulic system controls the movement of lower and side rolls, ensuring smooth operation and accurate force distribution during rolling.
Strong Power
Гидравлический Система
The hydraulic system delivers stable force and reliable performance for heavy-duty rolling tasks.
Stable Pressure
The hydraulic system delivers stable pressure output, ensuring smooth roll movement and consistent forming performance.
Точный контроль
Accurate hydraulic control improves roll positioning and helps achieve reliable rolling accuracy in different applications.
Edge Precision
Efficient Pre-Bending
The pre-bending function allows for the precise bending of the plate edges, ensuring the creation of a smooth, uniform curvature before rolling, improving the overall bending process.
Operator Protection
Safe Операция
Security fence isolates hazardous areas and improves operator safety.
Improves material handling efficiency and supports continuous production.
Stabilizes the plate during rolling, preventing lateral movement and ensuring smooth, accurate forming.
Holds large plates from above, reducing sagging and ensuring stable rolling for long and heavy workpieces.
Efficient Forming
Higher Precision, Faster Rolling
Отрасли, которые мы обслуживаем
Обеспечение работы металлообрабатывающих предприятий
Обеспечение работы металлообрабатывающих предприятий
Во всех секторах
Компания HARSLE обслуживает широкий спектр отраслей промышленности, обеспечивая точность, эффективность и надежность, необходимые для различных металлообрабатывающих работ.
Автомобильная промышленность
Автомобильная промышленность
Просмотреть заявки
Аэрокосмическая промышленность
Аэрокосмическая промышленность
Просмотреть заявки
Строительство и электроника
Строительство и электроника
Просмотреть заявки
Энергетика и электроэнергетика
Энергетика и электроэнергетика
Просмотреть заявки
Широкий ассортимент оборудования
Широкий ассортимент оборудования
Просмотреть заявки
Системы отопления, вентиляции и кондиционирования воздуха.
Системы отопления, вентиляции и кондиционирования воздуха.
Просмотреть заявки
Технические данные
Технические характеристики
Все модели с первого взгляда — сравните их бок о бок.
QuadRoll
0620
0620
QuadRoll
1020
1020
QuadRoll
3020
3020
QuadRoll
4020
4020
6 мм
Максимальная толщина прокатки
10 мм
Максимальная толщина прокатки
30 mm
Максимальная толщина прокатки
40 mm
Максимальная толщина прокатки
5 mm
Максимальная толщина предварительной прокатки
8 мм
Максимальная толщина предварительной прокатки
25 мм
Максимальная толщина предварительной прокатки
32 mm
Максимальная толщина предварительной прокатки
2000 mm
Максимальная длина прокатываемого листа
2000 mm
Максимальная длина прокатываемого листа
2000 mm
Максимальная длина прокатываемого листа
2000 mm
Максимальная длина прокатываемого листа
190 mm
Диаметр верхнего ролика
240 mm
Диаметр верхнего ролика
400 мм
Диаметр верхнего ролика
460 mm
Диаметр верхнего ролика
170 mm
Диаметр нижнего ролика
220 мм
Диаметр нижнего ролика
350 мм
Диаметр нижнего ролика
430 мм
Диаметр нижнего ролика
150 mm
Диаметр боковых роликов
180 mm
Диаметр боковых роликов
300 мм
Диаметр боковых роликов
340 mm
Диаметр боковых роликов
4 m/min
Скорость качения
4 m/min
Скорость качения
4 m/min
Скорость качения
4 m/min
Скорость качения
5.5 KW
Мощность двигателя
7.5 KW
Мощность двигателя
22 KW
Мощность двигателя
37 KW
Мощность двигателя
4000*1380*1200 mm
Габариты (Д*Ш*В)
4150*1500*1400 mm
Габариты (Д*Ш*В)
5000*2000*2150 mm
Габариты (Д*Ш*В)
5400*2450*2580 mm
Габариты (Д*Ш*В)
