Der korrekte Betrieb einer CNC-Vierwalzen-Blechwalzmaschine besteht nicht einfach in der Ausführung eines automatischen Zyklus. Die Maschine berechnet den Walzweg nicht selbstständig, sondern wiederholt eine vom Bediener vorgegebene, verifizierte Umformbahn. Das Verständnis dieses Prinzips ist essenziell für eine stabile Zylinderumformung und eine gleichbleibende Produktion.

In der realen Produktion muss das erste Werkstück manuell gewalzt werden. Nach Bestätigung der korrekten Walzenpositionen werden die Werte gespeichert und im Automatikbetrieb wiederverwendet. Diese Anleitung beschreibt die Bedienung einer CNC-Vierwalzen-Blechwalzmaschine, einschließlich Vorbereitung, Parametereinstellung, Walzsequenz und Bedingungen für Wiederholungsversuche.

Maschinenvorbereitung vor dem Betrieb

Vor dem Start des Betriebs der CNC-Vierwalzen-Blechwalzmaschine muss ein zuverlässiges Koordinatenreferenzsystem eingerichtet werden. Alle während des Betriebs der CNC-Vierwalzen-Blechwalzmaschine verwendeten Verschiebungswerte beziehen sich auf die Nullposition.

Schalten Sie die Maschine ein und starten Sie die Hydraulikpumpe. Fahren Sie die untere Walze und beide Seitenwalzen in ihre unterste Position und stellen Sie die Koordinaten auf dem Bedienfeld neu ein. Diese Position dient als mechanischer Nullpunkt.

Wenn der Ursprung nicht korrekt zurückgesetzt wird, entsprechen die gespeicherten Programme nicht den tatsächlichen Walzenpositionen, und die Walzengenauigkeit kann nicht aufrechterhalten werden.

Funktionen der Walzen verstehen

Eine Vierwalzen-Blechwalzmaschine formt einen Zylinder durch koordinierte Verdrängung und nicht allein durch Druck.

Die untere Walze klemmt die Platte ein und bildet eine Bezugslinie.
Die seitlichen Rollen bestimmen die Krümmung und den endgültigen Durchmesser.
Die obere Walze treibt die Rotation an und führt die Platte durch die Formzone.

Da die Umformung von der relativen Position abhängt, kann eine Druckerhöhung einen fehlerhaften Betrieb einer CNC-Vierwalzen-Blechwalzmaschine nicht korrigieren. Zuerst muss der korrekte Versatz eingestellt werden.

Manuelles Testen vor dem automatischen Modus

Der erste Arbeitsschritt der CNC-4-Walzen-Blechwalzmaschine muss stets das manuelle Walzen sein.

Rollen Sie das Werkstück schrittweise, während Sie die Positionen der Seitenwalzen anpassen, bis der Nahtspalt gleichmäßig ist und die Rundheit stimmt. Beobachten und notieren Sie währenddessen die auf dem Bildschirm angezeigten Verschiebungswerte.

Diese Werte stellen die für das Material, die Dicke und den Durchmesser erforderliche Umformbahn dar. Der Automatikmodus sollte erst verwendet werden, nachdem die korrekte Umformbahn durch manuelle CNC-Vierwalzen-Blechwalzmaschine überprüft wurde.

Die Maschine erzeugt die Rollform nicht selbst – sie reproduziert eine bewährte Bewegung.

Parametereinstellung vor automatischem Rolling

Vor der automatischen Datenspeicherung müssen die Walzbedingungen zum Material passen.

Geben Sie die tatsächlich gemessene Dicke anstelle der Nenndicke ein, da die Rückfederung vom Materialzustand abhängt. Stellen Sie den Ausrichtungsspalt so ein, dass die Platte mittig zwischen den oberen und unteren Walzen positioniert wird. Passen Sie den Klemmkoeffizienten so an, dass die Platte sicher und ohne Oberflächenabdrücke gehalten wird, und definieren Sie die Rückzugslänge, um die Platte nach dem Walzen sicher freizugeben.

Diese Parameter definieren die Walzbedingungen, während die aufgezeichnete Verschiebung die Walzbahn beim Betrieb einer CNC-4-Walzen-Blechwalzmaschine definiert.

Automatisches Rollverfahren

Nach der Überprüfung des manuellen Probestücks durchläuft die Maschine während des CNC-Vierwalzen-Blechwalzvorgangs denselben Umformprozess. Die folgende Abfolge entspricht dem tatsächlichen Umformprozess.

Plattenausrichtung

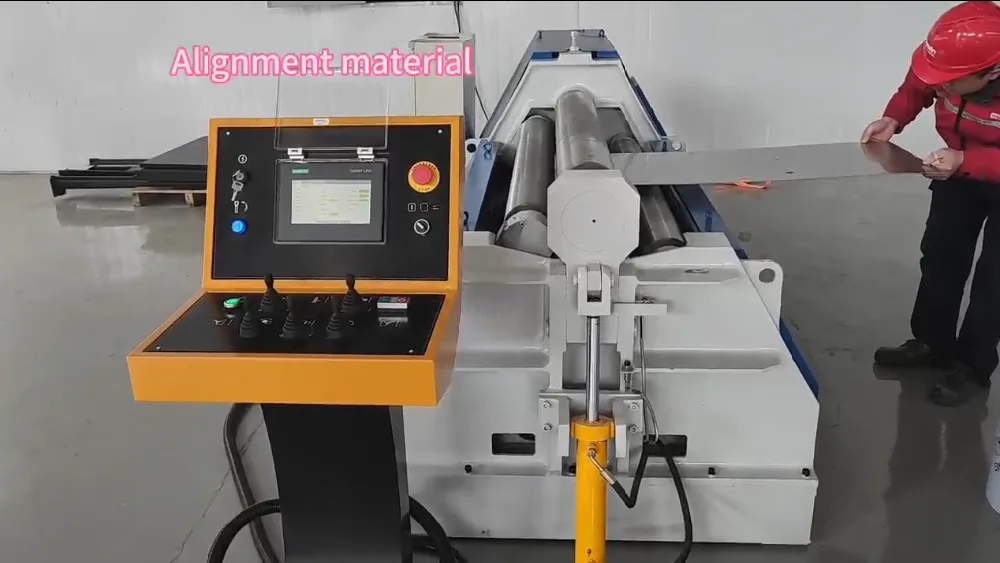

Die Platte gleitet in die Rollen und nimmt die Referenzposition ein.

Plattenklemmung

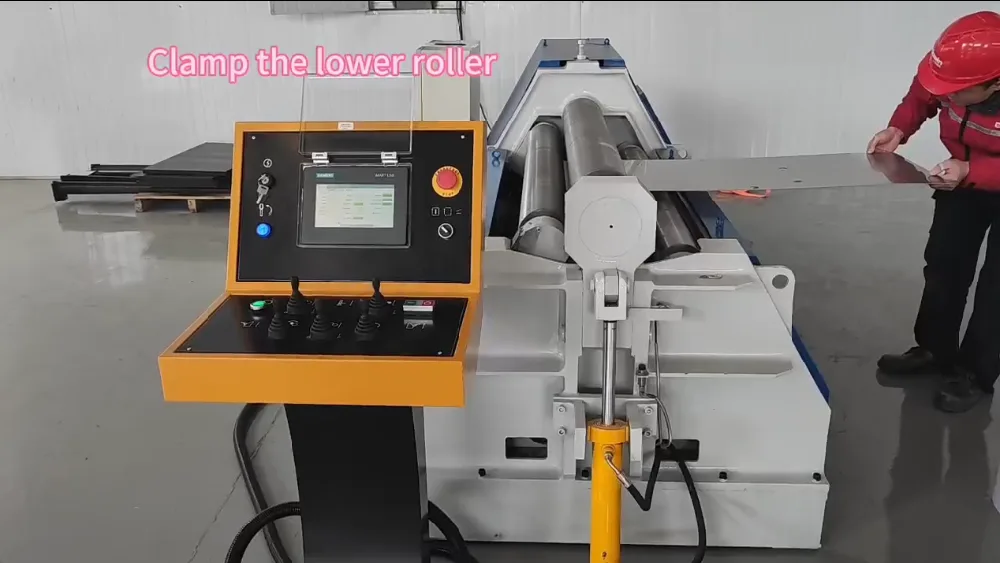

Die untere Walze hebt die Platte an und klemmt sie fest, um ein Verrutschen zu verhindern.

Erste Walzenpositionierung

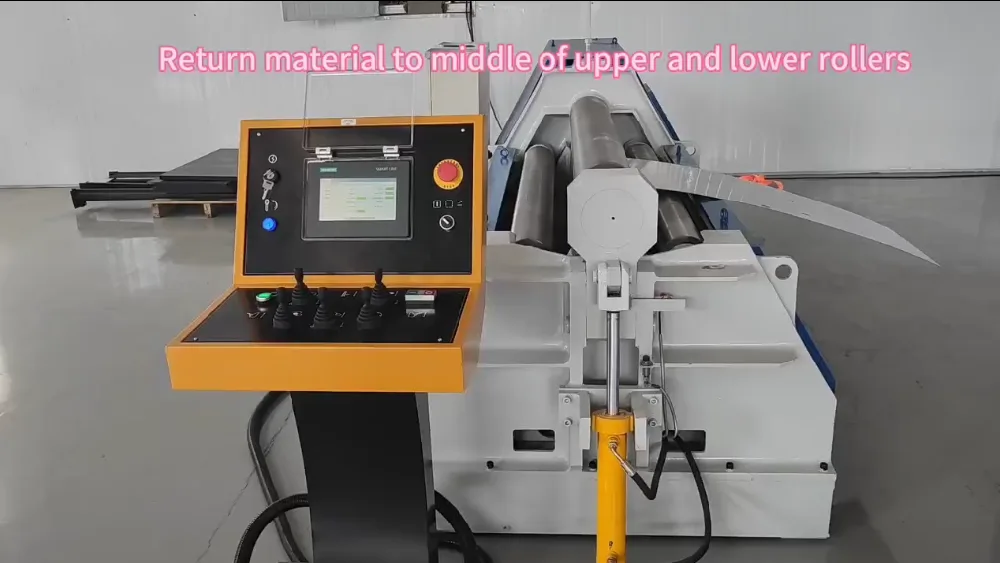

Die Seitenwalze fährt in die programmierte Startposition. Die Platte dreht sich, bis sie die Mitte zwischen der oberen und der unteren Walze erreicht.

Erstes Endvorbiegen

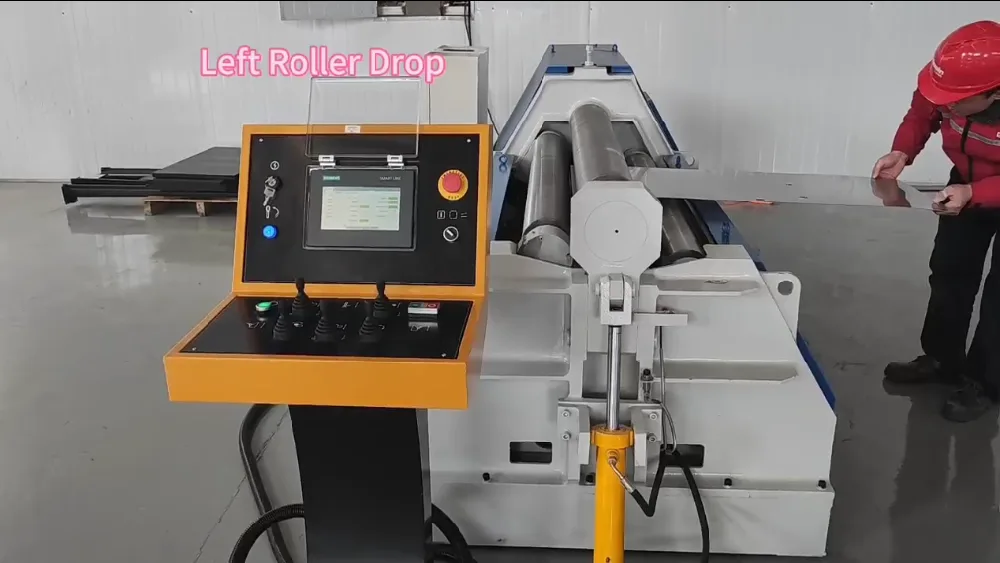

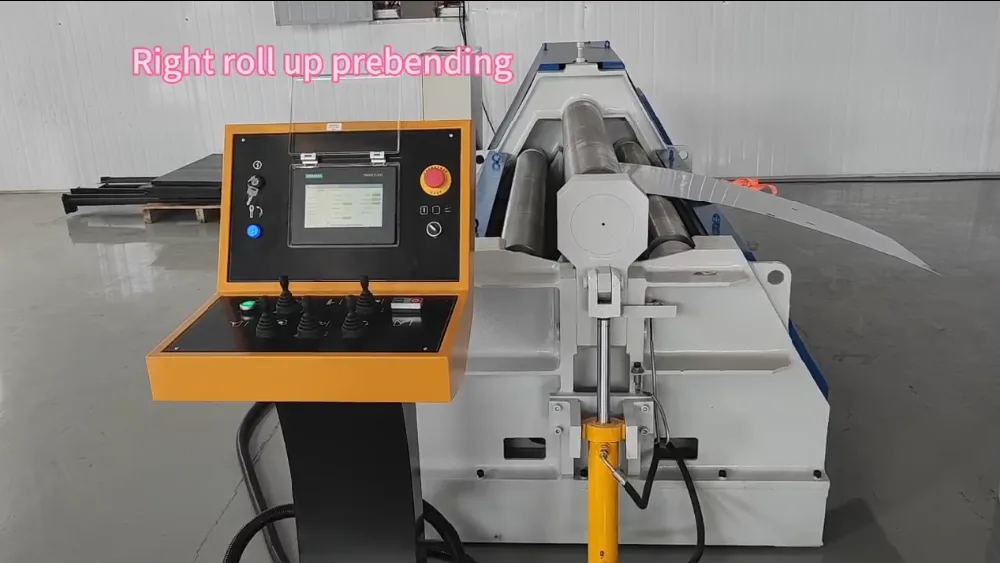

Eine der Seitenwalzen hebt sich, um die gerade Kante am vorderen Ende zu entfernen.

Position zurücksetzen

Die Walze kehrt vor dem Weiterwalzen in ihre programmierte Position zurück. Die gegenüberliegende Walze hebt sich schrittweise an, während die Platte vorwärts transportiert wird und den Zylinder formt.

Umgekehrtes Vorbiegen

Die Drehung kehrt sich um, um die verbleibende gerade Kante zu beseitigen.

Freigeben

Die Walze senkt sich ab, und der Druck lässt nach.

Werkstückentfernung

Senken Sie die untere Walze ab und öffnen Sie den Kipprahmen, um den Zylinder sicher zu entnehmen.

Da die CNC-4-Walzen-Blechwalzmaschine die aufgezeichnete Bewegung wiederholt, können identische Teile in gleichbleibender Qualität hergestellt werden.

Anpassung der Vergütung

Wenn die Nahtspaltmaße entlang des Zylinders unterschiedlich sind, ist die Parallelität der Walzen nicht gegeben. Beim Betrieb einer CNC-Vierwalzen-Blechwalzmaschine muss an der Unterseite der Walze eine Kompensation vorgenommen werden, bis beide Wegmesswerte übereinstimmen.

Durch korrekte Kompensation wird die Rundheit verbessert, ohne die Walzkraft zu erhöhen.

Wann ist eine neue Testrollung erforderlich?

Gespeicherte Programme bleiben nur gültig, solange die Umformbedingungen unverändert bleiben. Der Betrieb der CNC-4-Walzen-Blechwalzmaschine muss in den manuellen Modus zurückkehren, wenn:

• Änderungen der Plattendicke
• Materialartänderungen
• Änderungen des Zieldurchmessers
• Die Plattenbreite ändert sich deutlich
• Die Walzen werden gewartet oder ausgetauscht

Nachdem ein neues, korrektes Werkstück gefertigt wurde, speichern Sie die aktualisierten Verschiebungswerte als neues Programm.

Häufige Bedienungsfehler

Viele Walzprobleme treten auf, wenn der Automatikmodus ohne entsprechende Überprüfung verwendet wird. Falsche Dickeneingaben, fehlende Nullpunktkorrektur oder die Anpassung des Drucks anstelle der Walzenposition führen häufig zu ovalen Formen.

Verständnis Betrieb einer CNC-4-Walzen-Blechwalzmaschine verhindert wiederholte Anpassungen nach dem Prinzip von Versuch und Irrtum.

Abschluss

Der stabile Betrieb einer CNC-Vierwalzen-Blechwalzmaschine basiert auf einer verifizierten Umformbahn und nicht auf einer automatischen Berechnung. Der Bediener stellt den korrekten Walzenweg manuell ein, und die Maschine wiederholt diese Bewegung während der Produktion.

Wenn die Festlegung des Ursprungs, die Parameteranpassung und die Kompensationseinstellung korrekt durchgeführt werden, können identische Zylinder effizient mit minimalem manuellem Eingriff hergestellt werden.
