TriRouler
Conçu pour un roulage de plaques fiable et efficace
Processus de laminage
Principe de fonctionnement

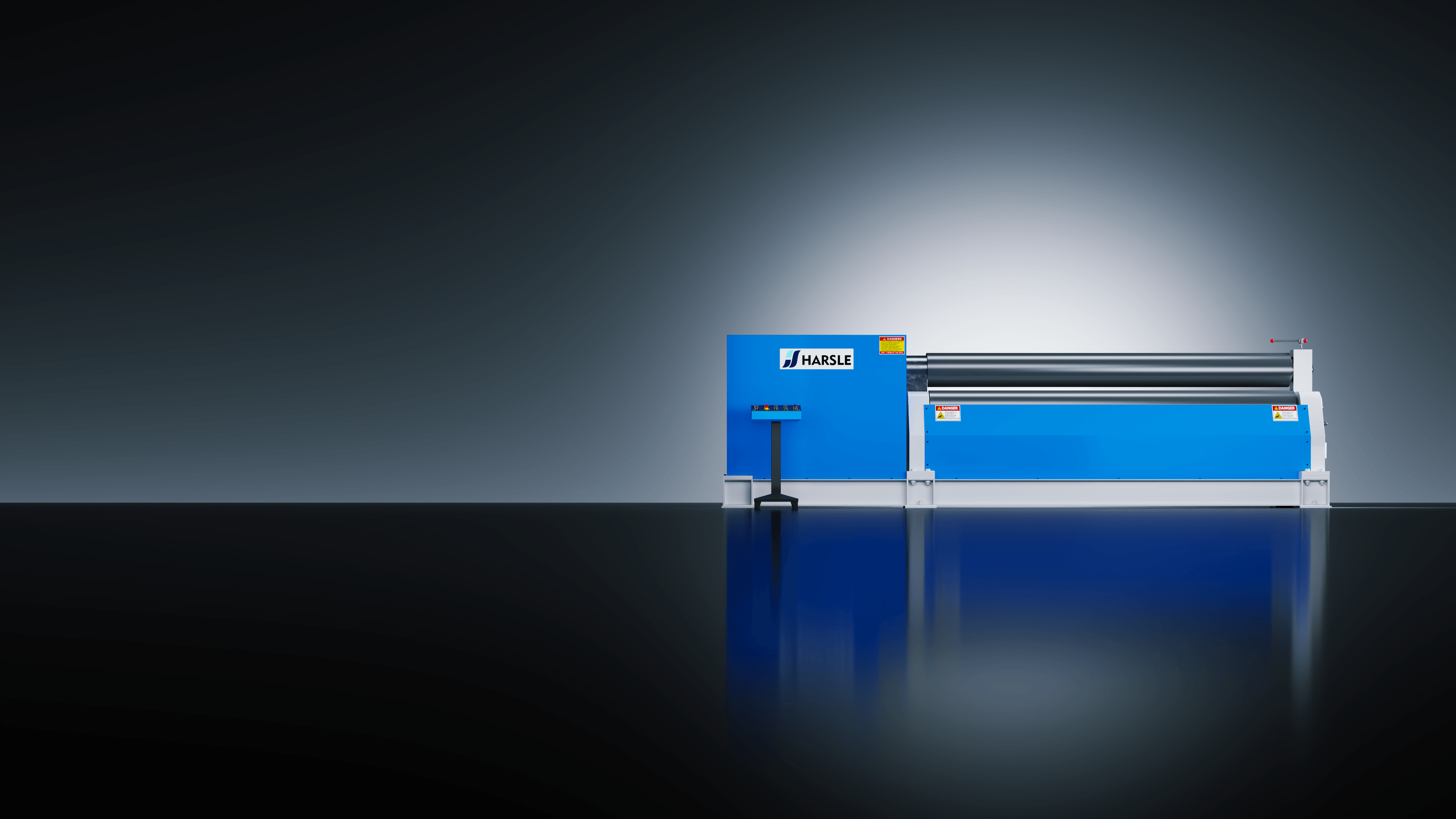

La rouleuse à trois rouleaux cintre les tôles métalliques grâce au mouvement coordonné d'un rouleau supérieur et de deux rouleaux inférieurs, formant progressivement la courbure souhaitée par application d'une pression continue.
Énergie de base
Performances stables
La structure à trois rouleaux et le système électromécanique assurent une répartition stable de la force et une puissance de sortie fiable pour un laminage précis et efficace.
Noyau roulant
Rouleaux triples
La structure à trois rouleaux assure un cintrage continu grâce à un mouvement coordonné, garantissant un formage régulier et un contrôle précis de la courbure.
Commande de transmission
Système d'alimentation
Le système électromécanique assure une transmission de puissance stable et un contrôle précis, garantissant un fonctionnement fluide et des performances de roulement constantes.
Formage flexible
Cône Roulement
La fonction de laminage conique permet un traitement efficace des pièces coniques.
Permet le formage conique pour une plus grande flexibilité d'application
Assure une courbure conique régulière et une précision de roulement stable
Noyau de formation
Roulement stable
Les rouleaux supérieur et inférieur fonctionnent de concert pour fournir une force équilibrée et un mouvement stable, assurant un laminage fluide et une précision de formage constante.
Lecteur principal
Enrouler
Le rouleau supérieur applique la pression principale et entraîne le processus de laminage, jouant un rôle clé dans la précision du formage et la stabilité globale.
Base de soutien
Rouleau inférieur
Les rouleaux inférieurs supportent et positionnent la plaque, permettant une alimentation stable et un contrôle précis du rayon de laminage.
Secteurs d'activité que nous desservons
Énergie pour la fabrication métallique
Énergie pour la fabrication métallique
Dans tous les secteurs
HARSLE dessert un large éventail de secteurs industriels, en fournissant la précision, l'efficacité et la fiabilité nécessaires à diverses applications de travail des métaux.
Automobile
Automobile
Voir les applications
Aérospatial
Aérospatial
Voir les applications
Construction et électronique
Construction et électronique
Voir les applications
Énergie et puissance
Énergie et puissance
Voir les applications
Machines à large gamme
Machines à large gamme
Voir les applications
CVC et ventilation
CVC et ventilation
Voir les applications
Données techniques
Caractéristiques
Tous les modèles en un coup d'œil — comparez côte à côte
TriRoll
0420
0420
TriRoll
1020
1020
TriRoll
3020
3020
TriRoll
4020
4020
4 mm
Épaisseur de laminage
10 mm
Épaisseur de laminage
30 mm
Épaisseur de laminage
40 mm
Épaisseur de laminage
2000 mm
Longueur maximale de la feuille de roulement
2000 mm
Longueur maximale de la feuille de roulement
2000 mm
Longueur maximale de la feuille de roulement
2000 mm
Longueur maximale de la feuille de roulement
150 mm
Diamètre du rouleau supérieur
220 mm
Diamètre du rouleau supérieur
370 mm
Diamètre du rouleau supérieur
450 mm
Diamètre du rouleau supérieur
120 mm
Diamètre des rouleaux inférieurs
160 mm
Diamètre des rouleaux inférieurs
270 mm
Diamètre des rouleaux inférieurs
360 mm
Diamètre des rouleaux inférieurs
200 mm
Distance centrale entre les rouleaux inférieurs
260 mm
Distance centrale entre les rouleaux inférieurs
480 mm
Distance centrale entre les rouleaux inférieurs
600 mm
Distance centrale entre les rouleaux inférieurs
200 mm
Diamètre de laminage minimal
360 mm
Diamètre de laminage minimal
700 mm
Diamètre de laminage minimal
850 mm
Diamètre de laminage minimal
4 m/min
Vitesse de roulement
4 m/min
Vitesse de roulement
4 m/min
Vitesse de roulement
4 m/min
Vitesse de roulement
2,2 + 1,1 kW
Puissance du moteur
7,5 + 2,2 kW
Puissance du moteur
22 + 7,5 kW
Puissance du moteur
37 + 18,5 kW
Puissance du moteur
3400*650*1000 mm
Dimension (L*l*H)
3800*850*1260 mm
Dimension (L*l*H)
4300*1550*1700 mm
Dimension (L*l*H)
4800*1900*2200 mm
Dimension (L*l*H)
