Pour configurer les constantes du programme de votre presse plieuse DELEM DA-52S, il est essentiel de bien comprendre les paramètres de base. Si vous souhaitez configurer efficacement ces constantes, vous êtes au bon endroit. Ce guide vous accompagnera pas à pas dans la configuration de ces paramètres clés, afin d'optimiser l'efficacité et la précision de vos opérations de pliage. Que vous soyez un opérateur expérimenté ou un débutant souhaitant perfectionner vos compétences, cet article vous apportera les connaissances nécessaires pour adapter la DELEM DA-52S à vos besoins spécifiques. En suivant les étapes décrites, vous garantirez une exécution précise et constante de vos travaux de métallurgie.

Introduction

La DELEM DA-52S est un système de commande numérique performant offrant des fonctionnalités robustes pour optimiser les opérations de pliage. La bonne compréhension et la configuration des constantes du programme garantissent une précision, une efficacité et une productivité accrues.

Les constantes du programme sont réparties sur plusieurs pages. Elles sont abordées dans les sections suivantes.

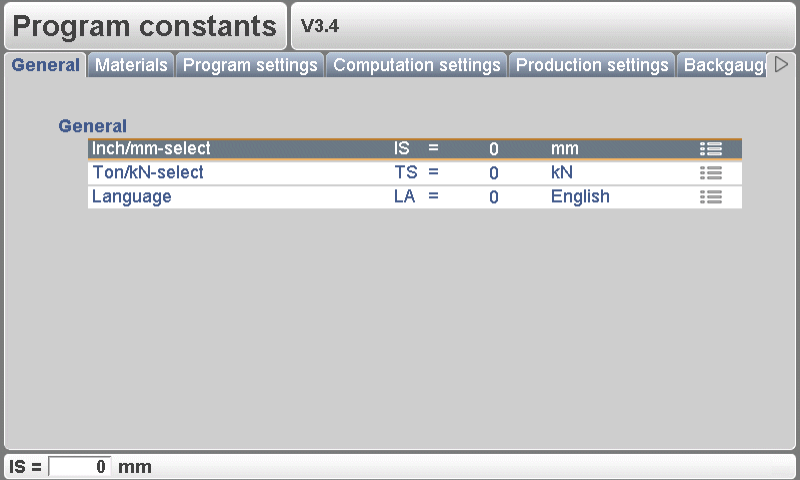

Général

Pour exploiter pleinement les constantes du programme DELEM DA-52S, il est essentiel de comprendre les nombreux paramètres qui influencent son fonctionnement. Ces constantes déterminent le comportement général de la machine, ses limites opérationnelles et la configuration de l'interface utilisateur. Voici un guide simplifié pour naviguer et paramétrer ces options :

Utilisez les flèches gauche/droite pour parcourir les différentes pages contenant les paramètres. Pour sélectionner un paramètre, utilisez les flèches haut/bas. Pour certains paramètres, il est possible d'ajuster leur valeur avec la touche ‘ constantes ’, indiquée par un symbole spécifique.

Constantes clés du programme

• Sélection pouces/mm (IS) :
  Choisissez votre unité de mesure préférée.
  • 1 pour les dimensions en pouces
  • 0 pour les dimensions en millimètres
• Sélection Ton/kN (TS) :
  Déterminer l'unité de mesure des données de force.
  • 1 pour des tonnes
  • 0 pour kN

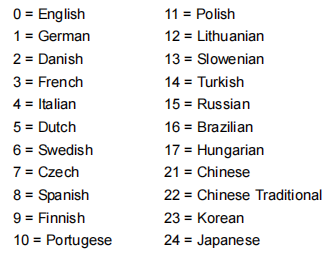

• Langue (LA) :
  Choisissez la langue de votre interface utilisateur. Le DELEM DA-52S prend en charge plusieurs langues, notamment :

Ajustez ces paramètres en fonction de vos besoins opérationnels afin de garantir un processus d'usinage fluide et précis.

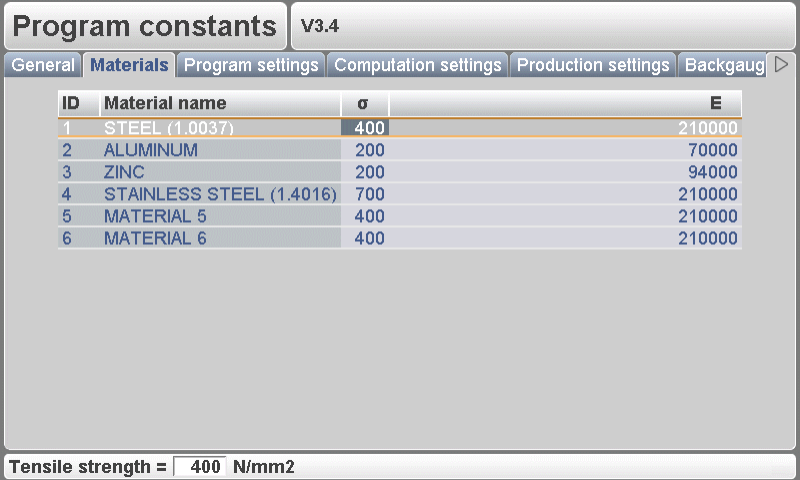

Matériels

Le paramétrage des matériaux est essentiel pour garantir la précision des opérations de pliage de votre DELEM DA-52S. Une configuration correcte implique la saisie du type de matériau, de son épaisseur et de sa résistance à la traction afin que le système puisse calculer avec exactitude les paramètres de pliage nécessaires.

Étape 1 : Accéder aux paramètres des matériaux

Pour commencer, accédez au menu des paramètres des matériaux de votre DELEM DA-52S. Vous pourrez alors modifier les matériaux existants, en programmer de nouveaux ou supprimer ceux qui ne sont plus nécessaires. Six matériaux maximum peuvent être programmés simultanément sur le panneau de commande.

Étape 2 : Ajustement des attributs du matériau

Dans cette fenêtre, vous pouvez modifier et saisir les propriétés des matériaux essentielles pour des opérations de pliage précises :

• Nom du matériau : Chaque matériau doit avoir un nom unique (25 caractères maximum) commençant par une lettre. Cela facilite son identification lors de la programmation.
• Résistance à la traction: Saisissez la résistance à la traction du matériau. Cette information est essentielle pour que la DELEM DA-52S applique la force adéquate lors des opérations de pliage.
• Module E : Le module E de chaque matériau doit également être spécifié afin de garantir un calcul précis des paramètres de flexion.

Les matériaux sont initialement répertoriés par leur numéro d'identification. Pour modifier un matériau existant, sélectionnez la ligne correspondante, modifiez les valeurs des propriétés si nécessaire, puis validez chaque modification en appuyant sur la touche Entrée.

Pour supprimer un matériau, placez le curseur sur sa ligne et appuyez sur la touche de fonction ‘ Supprimer le matériau ’ (S6). Pour ajouter un nouveau matériau, déplacez le curseur dans un champ vide et saisissez les valeurs spécifiques à ce matériau.

Paramètres du programme

Les paramètres du programme dans les constantes du programme DELEM DA-52S définissent le comportement de la presse plieuse pendant la programmation et la production, aidant ainsi les opérateurs à améliorer la précision, la cohérence et l'efficacité.

Numéro de machine (MN)

L'attribution d'un numéro unique à chaque machine est essentielle lorsque plusieurs presses plieuses fonctionnent dans le même atelier. Ce numéro est enregistré dans chaque programme de pliage et dans le nom de fichier de l'outil, garantissant ainsi une association machine correcte.
Fonctions clés :

• Identifie chaque machine de manière unique
• Vérifie le numéro de la machine lors du chargement de programmes depuis une clé USB.
• Une confirmation est requise si les numéros ne correspondent pas.
• La modification du numéro de machine met à jour tous les noms de fichiers d'outils et nécessite une nouvelle sauvegarde d'outils.

Base de données de correction d'angle (CD)

Ce bouton active ou désactive l'utilisation d'une base de données partagée de correction d'angles. Lorsqu'il est activé, les corrections saisies en production sont enregistrées pour une utilisation ultérieure et automatiquement suggérées pour les coudes similaires.
Le contrôleur compare ces propriétés de courbure :

• Matériel
• Épaisseur
• Ouverture de matrice
• Rayon de la matrice
• Rayon de poinçonnage
• Angle

Des suggestions de correction ou des interpolations surviennent lorsque :

• L'angle actif se situe à moins de 10° de deux angles connus.
• Les corrections de ces courbures diffèrent d'au plus 5°

Valeurs par défaut du programme

Pour simplifier la création de nouveaux programmes de pliage, plusieurs paramètres par défaut peuvent être prédéfinis :

• Ouverture en Y par défaut – Valeur d'ouverture initiale de l'axe Y
• Code par défaut de l'axe X (XC) – Code de changement d'étape par défaut (valeur d'usine : 2)
• Temps X par défaut (XT) – Temps d'attente avant le changement de palier
• Durée de maintien par défaut (HT) – Temps de maintien en position de flexion

Grâce à ces constantes de programme DELEM DA-52S optimisées, les opérateurs peuvent maintenir une qualité de pliage constante tout en réduisant les efforts de configuration répétitifs.

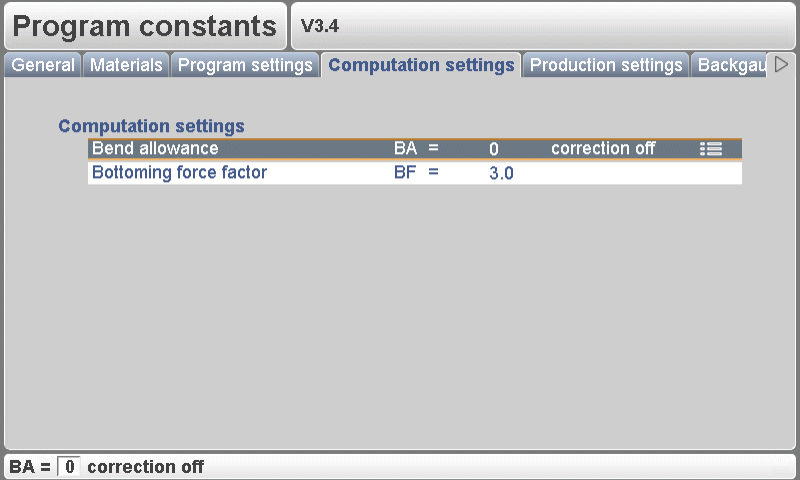

Paramètres de calcul

La précision des opérations de pliage complexes repose sur des paramètres de calcul efficaces de votre DELEM DA-52S. L'étalonnage des algorithmes et la mise à jour régulière du logiciel sont essentiels.

Étape 1 : Calibrer les algorithmes de calcul

Optimisez la vitesse et la précision en calibrant vos algorithmes de calcul. Concentrez-vous sur Allocation de flexion (BA) paramètre:

• 0 = Correction désactivée
• 1 = Correction sur

Ce paramètre détermine s'il faut appliquer des corrections de tolérance de pliage lors de la programmation. Les corrections appliquées pendant la programmation sont calculées et enregistrées, et peuvent être ajustées en mode production.

Étape 2 : Mise à jour des algorithmes logiciels

Mettez régulièrement à jour votre logiciel pour améliorer les performances et la précision de l'algorithme. Portez une attention particulière aux Facteur de force de fond (BF), utilisé pour ajuster la pression de pliage à l'air afin d'obtenir la pression de frappe souhaitée.

En appliquant ces paramètres, vous garantissez un fonctionnement optimal et précis de votre DELEM DA-52S. Pour obtenir de l'aide supplémentaire, consultez notre documentation ou contactez notre équipe d'assistance.

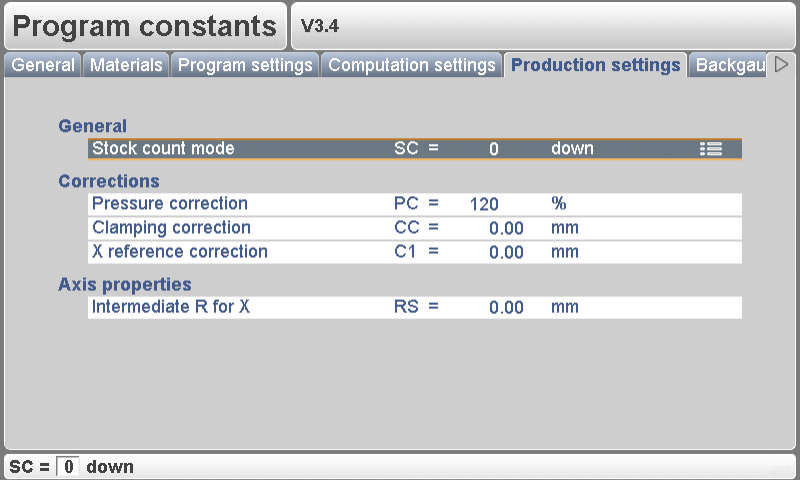

Paramètres de production

Les paramètres de production de la DELEM DA-52S sont essentiels pour une gestion efficace de la fabrication des pièces sur une presse plieuse. Une configuration appropriée optimise les performances et la qualité.

Étape 1 : Définition des variables de production

Définissez avec précision les variables de production telles que la taille des lots et la vitesse pour une efficacité optimale. Utilisez le mode de comptage des stocks (SC) Pour compter les produits en cours de fabrication. Le comptage dégressif arrête la machine à zéro après avoir atteint un quota prédéfini, tandis que le comptage ascendant fournit des rapports d'avancement continus. Ajuster correction de pression (PC) pour contrôler la pression des vannes et garantir ainsi une pression constante.

Utiliser correction de serrage (CC) pour ajuster la position de serrage de la poutre, en obtenant une fixation ferme par décalage du point de pincement ; les valeurs positives approfondissent, les valeurs négatives augmentent. Correction de référence X (C1) corrige les écarts entre les positions mécaniques et affichées de l'axe X pour plus de précision.

Étape 2 : Surveillance de la qualité de la sortie

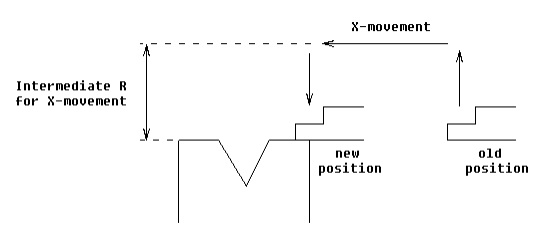

Contrôler régulièrement la qualité de la production et procéder aux ajustements nécessaires. R intermédiaire pour le mouvement X (RS) prévient les collisions en ajustant l'axe R pendant que l'axe X se déplace dans la zone de sécurité, assurant ainsi un fonctionnement fluide.

En configurant efficacement ces constantes de programme DELEM DA-52S, vous pouvez optimiser les performances de la machine et la qualité du produit.

Dimensions de la butée arrière

Un réglage correct de la butée arrière est essentiel pour maintenir la précision et la répétabilité des pliages.

Étape 1 : Mesurer les dimensions de la butée arrière

• Décalage R de la jauge (RO) : Réglez le décalage de l'axe R lorsque l'axe X se trouve hors de la zone de sécurité de la matrice. Ce réglage permet d'abaisser la butée arrière à la position 0 pour des pliages précis.

• Hauteur des doigts (FH) : Ajustez la hauteur par défaut du niveau à doigts pour corriger l'axe R lors des situations de flexion, améliorant ainsi la précision du pliage.

• Longueur des doigts (FL) : Corrigez la position de l'axe X avec la longueur du premier niveau à doigt pour maintenir un positionnement correct pendant les opérations.

Étape 2 : Calibrer le mécanisme de butée arrière

Effectuez des étalonnages réguliers pour vous assurer que votre butée arrière maintient avec précision les positions programmées, améliorant ainsi la régularité de vos opérations de pliage.

En configurant et en calibrant soigneusement ces paramètres, vous pouvez améliorer considérablement la fiabilité et les performances de votre système DELEM DA-52S.

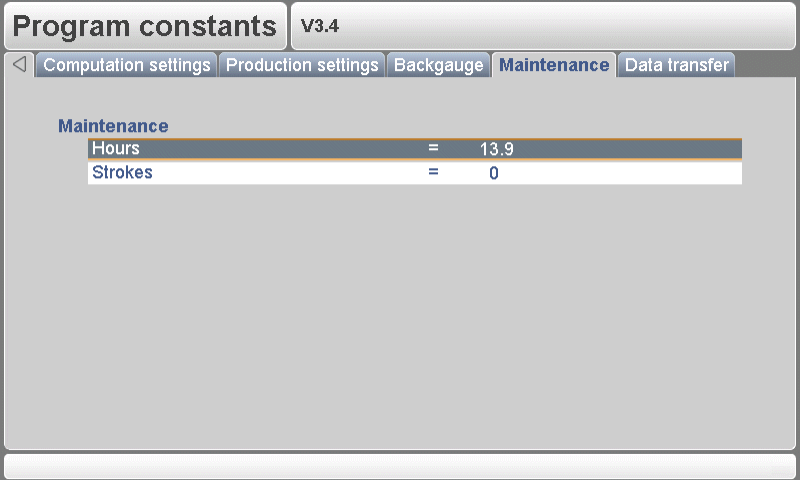

Entretien

L'entretien du DELEM DA-52S garantit sa longévité et des performances optimales.

Étape 1 : Inspections régulières

• Heures de fonctionnement des machines: Suivre les heures de fonctionnement afin de planifier la maintenance en temps opportun.
• Nombre d'attaquesSurveillez le nombre de coups exécutés par le faisceau de presse afin de détecter rapidement les problèmes potentiels.

Étape 2 : Protocoles de lubrification

Veillez à ce que toutes les pièces mobiles soient régulièrement lubrifiées afin de réduire la friction et l'usure, en suivant les recommandations du fabricant concernant les types de lubrifiants et les calendriers de lubrification.

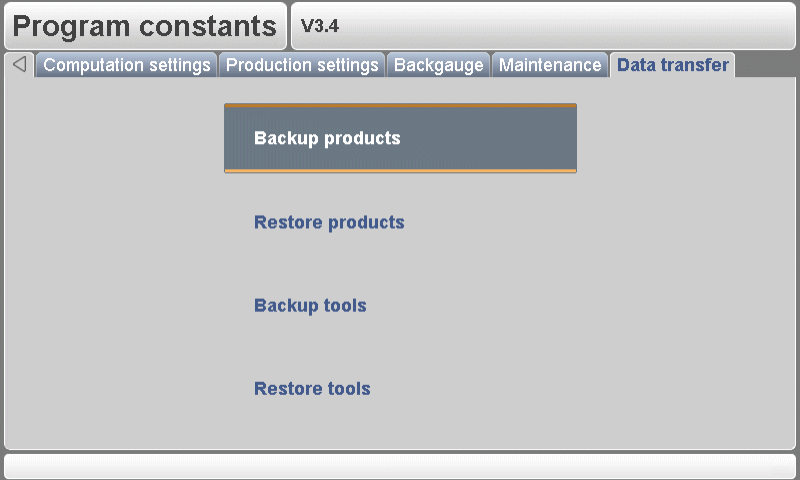

Transfert de données

Un transfert de données efficace et sécurisé est crucial pour la gestion des constantes du programme DELEM DA-52S, permettant des mises à jour et un partage transparents entre machines et ordinateurs.

Ce menu permet de sauvegarder toutes les données du programme de la commande sur un périphérique USB externe ou de les restaurer à partir de ce périphérique.

• Sauvegarde des produits : Copiez tous les produits du système de contrôle vers la clé USB. Les produits portant le même nom et déjà présents sur la clé USB seront remplacés.
• Restauration des produits : Copiez tous les produits présents sur la clé USB vers le système de contrôle. Les produits existants sur le système de contrôle portant le même nom seront remplacés.
• Outils de sauvegarde : Copiez tous les outils du panneau de contrôle vers la clé USB. Les outils existants sur la clé USB portant le même nom seront remplacés. Les constantes du programme sont également sauvegardées.
• Restauration des outils : Copiez tous les outils présents sur la clé USB vers la console. Les outils existants sur la console portant le même nom seront remplacés.

Foire aux questions (FAQ)

Conclusion

En résumé, la configuration de DELEM DA-52S La configuration des constantes de programme implique une série d'étapes cruciales qui garantissent la précision et l'efficacité des opérations de votre presse plieuse. En comprenant et en paramétrant les caractéristiques du matériau, les réglages du programme, les paramètres de calcul et les configurations de production, vous pouvez améliorer considérablement les performances et la précision de votre machine. Un entretien régulier et une gestion sécurisée des données contribuent également à la longévité et à la fiabilité du système.

Un réglage et un entretien appropriés sont essentiels pour garantir les performances optimales de votre presse plieuse DELEM DA-52S. En respectant ces consignes et en assurant un entretien régulier de votre machine, vous réduirez les temps d'arrêt et optimiserez votre productivité.

Pour assistance plus détaillée Pour toute question supplémentaire, nous vous invitons à contacter nos experts chez HARSLE. Vous trouverez également dans notre section documentation des guides et ressources plus complets sur le fonctionnement des presses plieuses.
