Quand les opérateurs me disent que leurs Butée arrière de la presse plieuse : déplacement lent, La première chose que j'explique est que ce problème est généralement dû à une résistance mécanique, une lubrification insuffisante, des problèmes de servomoteur ou des paramètres mal réglés. La butée arrière est l'un des composants de positionnement les plus critiques d'une presse plieuse CNC, et sa vitesse influe directement sur la productivité et la précision du pliage. Dans ce guide, je détaillerai les causes les plus fréquentes de la lenteur de la butée arrière d'une presse plieuse, la méthode de diagnostic étape par étape et les solutions pratiques pour rétablir une vitesse et un positionnement normaux.

Comprendre comment Presse plieuse CNC Système de butée arrière

Avant de tenter de résoudre le problème, Butée arrière de la presse plieuse : déplacement lent, Je recommande toujours de comprendre le fonctionnement du système de butée arrière.

Une butée arrière de presse plieuse CNC moderne comprend généralement :

• Servomoteur ou moteur pas à pas
• système de transmission à vis à billes
• rails de guidage linéaires
• Doigts et poutre de butée arrière
• commandes de positionnement du contrôleur CNC

Le servomoteur actionne la vis à billes, qui déplace la butée arrière d'avant en arrière le long de guides linéaires de précision. Si un élément de ce système rencontre une résistance, un manque de lubrification ou un délai de commande, la vitesse de la butée arrière peut diminuer.

Causes mécaniques Presse plieuse Le butoir arrière se déplace lentement

Dans de nombreux ateliers, la raison la plus courante que je constate pour la lenteur du mouvement de la butée arrière est la résistance mécanique.

Guides linéaires et vis à billes sales

De la poussière, des copeaux de métal et des résidus d'huile peuvent s'accumuler sur les rails de guidage et les vis à billes au fil du temps.

Lorsque cela se produit :

• Le frottement augmente
• La charge du servomoteur augmente
• Le mouvement de la butée arrière devient plus lent

La solution est simple, mais souvent négligée : nettoyez régulièrement les guides linéaires et appliquez l’huile de lubrification appropriée recommandée par le fabricant.

Manque de lubrification dans la transmission de butée arrière

Une lubrification adéquate assure le bon fonctionnement du système de vis à billes et de rail de guidage.

Sans lubrification :

• Le mouvement devient difficile
• Les servomoteurs travaillent plus dur
• La vitesse de positionnement diminue

Je recommande toujours de mettre en place un programme de lubrification hebdomadaire pour le mécanisme de butée arrière.

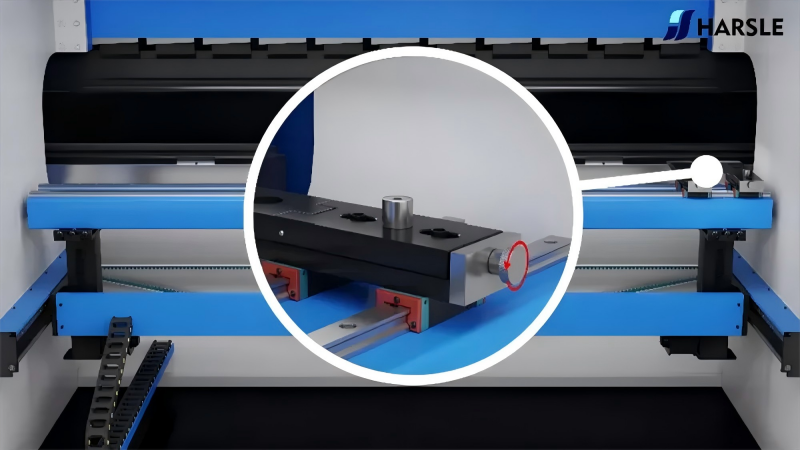

Désalignement mécanique de la poutre de butée arrière

Si la poutre de butée arrière est légèrement désalignée en raison de vibrations à long terme ou d'une installation incorrecte, la résistance augmente lors du mouvement.

Les symptômes typiques comprennent :

• Mouvement inégal
• Bruit anormal du moteur
• vitesse de positionnement lente

La vérification du parallélisme des rails de guidage et le réglage de l'alignement de la poutre peuvent rétablir un fonctionnement normal.

Problèmes liés aux systèmes électriques et servo-hydrauliques qui entraînent un ralentissement du mouvement de la butée arrière

Parfois, le problème n'est pas d'ordre mécanique mais lié au système d'entraînement électrique.

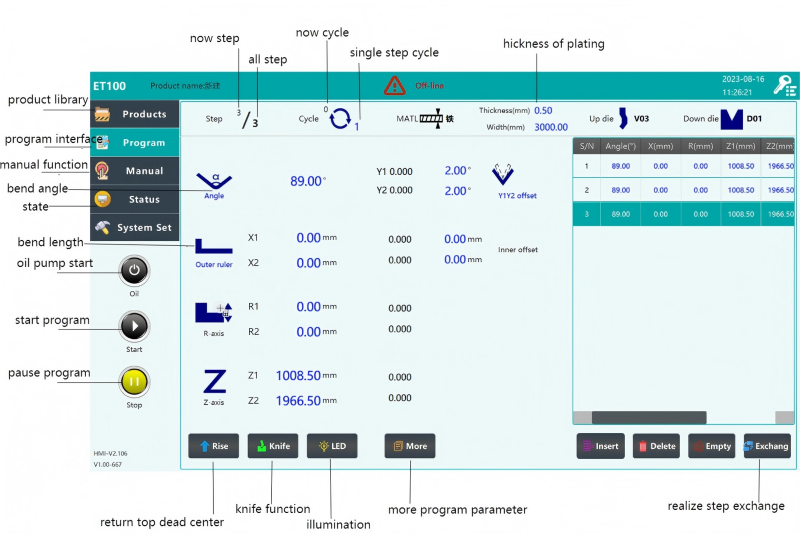

Paramètres du servomoteur

Les presses plieuses CNC modernes permettent de configurer les paramètres de vitesse au sein du contrôleur.

Si les réglages d'accélération ou de vitesse maximale sont trop faibles, la butée arrière peut se déplacer lentement même si la machine fonctionne normalement.

Dans ce cas, je recommande de vérifier :

• Limites de vitesse du servo
• Paramètres d'accélération
• Paramètres du mode de positionnement

Un réglage précis de ces paramètres peut améliorer considérablement la réponse de la butée arrière.

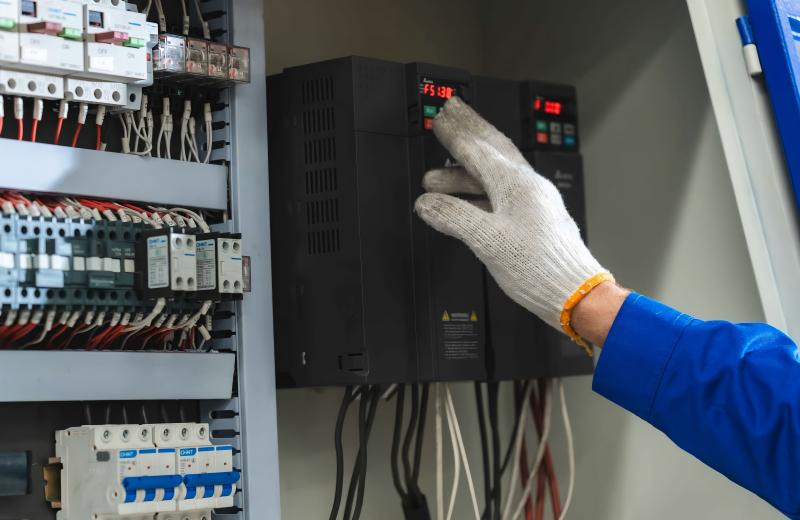

Alarmes de surcharge du servomoteur ou du pilote

Si le servomoteur détecte une charge excessive, le système peut automatiquement limiter sa vitesse afin de le protéger.

Les causes possibles sont les suivantes :

• résistance mécanique
• défauts électriques
• servomoteurs surchauffés

L'inspection de l'état du servomoteur et la vérification des codes d'erreur permettent d'identifier rapidement la cause première.

Facteurs liés au contrôleur et au logiciel affectant la vitesse de la butée arrière

De nombreux opérateurs négligent le rôle du contrôleur CNC dans les performances de la butée arrière.

Limites de vitesse de positionnement programmé

Certains systèmes CNC, tels que les contrôleurs Delem, permettent aux programmeurs de limiter la vitesse de la butée arrière dans le programme de pliage.

Si ces limites sont mal configurées, la machine risque de se déplacer lentement entre les positions.

Vérifier les paramètres du programme permet souvent de résoudre le problème.

Mode de précision de positionnement

Les modes de positionnement de haute précision réduisent parfois intentionnellement la vitesse de déplacement.

Par exemple:

• Mode de positionnement fin
• Mode d'approche lente
• Mode de positionnement de sécurité

Ces modes améliorent la précision mais peuvent réduire la vitesse lors de certains mouvements.

Dépannage étape par étape en cas de déplacement lent de la butée arrière de la presse plieuse

Lors du diagnostic de la cause du Butée arrière de la presse plieuse : déplacement lent, je suis généralement une séquence de dépannage simple.

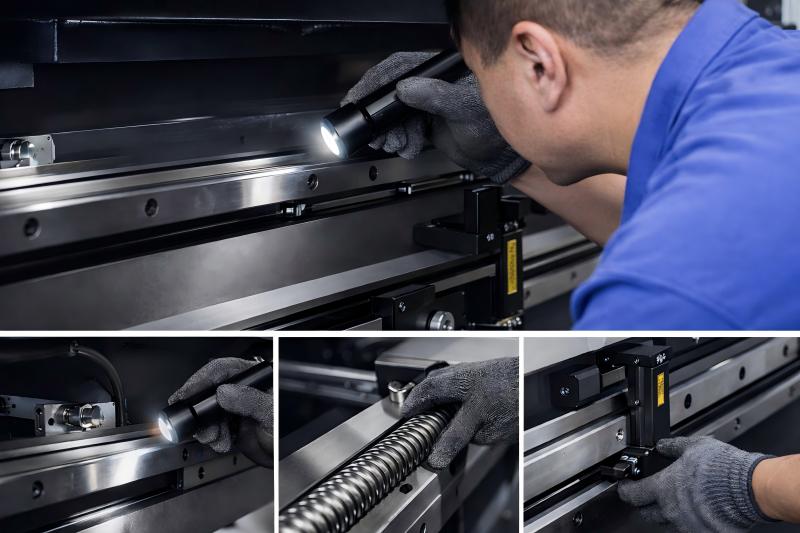

Étape 1 : Inspection des composants mécaniques

Commencez par vérifier :

• Propreté du guide linéaire
• État de la vis à billes
• Alignement de la poutre de butée arrière

Le nettoyage et la lubrification de ces pièces résolvent souvent le problème.

Étape 2 : Vérifier la charge du servomoteur

Ensuite, observez l'état du servomoteur sur le contrôleur CNC.

Rechercher:

• Avertissements de surcharge
• Bruit anormal
• Surchauffe du moteur

Ces signes indiquent des problèmes de résistance électrique ou mécanique.

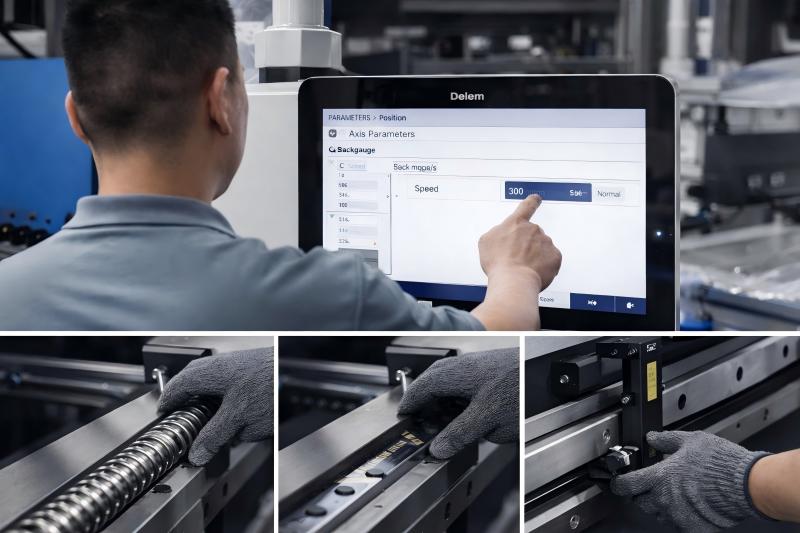

Étape 3 : Vérifier les paramètres du contrôleur

Enfin, vérifiez les paramètres de la commande numérique.

Confirmer:

• Limites de vitesse à voie arrière
• Paramètres d'accélération
• Modes de positionnement du programme

Des réglages incorrects peuvent facilement limiter la vitesse de déplacement.

Maintenance préventive pour assurer un déplacement rapide de la butée arrière

D'après mon expérience, la maintenance préventive est le meilleur moyen d'éviter un mouvement lent de la butée arrière.

Les principales pratiques d'entretien comprennent :

• Nettoyage quotidien des rails de guidage
• Lubrification hebdomadaire des vis à billes
• Vérification de la température du servomoteur
• Inspection mensuelle de l'alignement de la butée arrière

Ces routines simples permettent de maintenir à la fois la vitesse et la précision du positionnement.

FAQ

Conclusion

Quand un Butée arrière de la presse plieuse : déplacement lent, La cause est généralement liée à une résistance mécanique, une lubrification insuffisante, des problèmes de servomoteur ou des paramètres CNC incorrects. En inspectant le système de transmission mécanique, en vérifiant les composants électriques et en contrôlant les réglages du contrôleur, la plupart des problèmes de lenteur peuvent être résolus rapidement.

Un entretien régulier est essentiel pour prévenir ces problèmes. Nettoyer les rails de guidage, assurer une lubrification adéquate et surveiller les performances du servomoteur garantiront un fonctionnement fluide et efficace de la butée arrière de votre presse plieuse.
