Ottenere precisione nelle applicazioni di piegatura è fondamentale per produrre pezzi di alta qualità e l'applicazione di piegatura HS-15T è specificamente progettata per soddisfare questa esigenza. Se desideri migliorare la precisione delle tue operazioni di piegatura, sei nel posto giusto. In questa guida, esplorerò come l'applicazione di piegatura HS-15T può aiutarti a raggiungere tale precisione, fornendo approfondimenti e suggerimenti dettagliati. Esamineremo le caratteristiche che contraddistinguono HS-15T e come queste possono essere utilizzate efficacemente nei tuoi progetti. Che tu sia un professionista esperto o un principiante nella lavorazione dei metalli, questo articolo ti fornirà preziose conoscenze per perfezionare le tue tecniche di piegatura e migliorare la tua produttività complessiva.

Impostazione dell'applicazione di piegatura HS-15T

Fase 1: Preparazione della macchina e dell'area di lavoro

Per ottenere precisione con il HS-15T Per le applicazioni di piegatura, il primo passo è assicurarsi che la macchina e l'area di lavoro siano adeguatamente preparate. Iniziare accendendo l'interruttore principale dell'armadio e attivando la pompa dell'olio; a questo punto, la macchina dovrebbe rimanere inattiva. Assicurarsi che il pulsante di arresto di emergenza non sia premuto, poiché ciò impedirebbe il funzionamento della macchina. Prima di iniziare, verificare che il pavimento sia livellato e l'area di lavoro sia libera da detriti, poiché questi fattori possono influire significativamente sulla precisione delle operazioni di piegatura.

Fase 2: Selezione e installazione degli utensili adeguati

La scelta della matrice appropriata è fondamentale per la precisione. Ad esempio, se lo spessore della piastra di piegatura è di 2 mm, si sceglie una scanalatura larga sei volte lo spessore della piastra; quindi, per uno spessore di 2 mm, si dovrebbe selezionare una scanalatura di piegatura Ve da 12 mm.

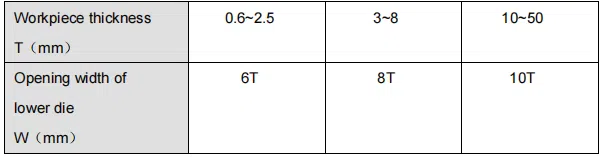

Criteri per la scelta dell'apertura della matrice inferiore:

Installare e regolare con attenzione gli utensili, assicurandosi che tutti i componenti siano fissati e allineati in modo sicuro per evitare qualsiasi deviazione durante il processo di piegatura.

Utilizzo dell'applicazione di piegatura HS-15T

Gli schizzi della posizione e della direzione del movimento degli assi X/Y sono i seguenti:

Questo esempio è illustrato dalla programmazione dei seguenti prodotti:

Osservazioni:

Se è impostata la distanza di concessione del backstop, la concessione del backstop inizia dopo l'arrivo del momento di serraggio.

Programmare la macchina in base ai requisiti di piegatura, assicurandosi che angoli e lunghezze siano inseriti con precisione: il passaggio 1 prevede una piegatura a 90 gradi con una lunghezza di 60 mm, mentre il passaggio 2 richiede una piegatura a 120 gradi con una lunghezza di 80 mm.

Fase 3: Scelta della modalità di lavoro corretta

L'applicazione di piegatura HS-15T offre tre modalità di lavoro: a punto, singola e continua. Ognuna supporta cambi di passo automatici, garantendo una transizione fluida alle fasi di piegatura successive. Scegli la modalità più adatta alle esigenze del tuo progetto per risultati efficienti e precisi.

Accendi l'elettricità

Per prima cosa, accendere l'interruttore principale dell'alimentazione sul mobiletto, quindi avviare la pompa dell'olio (in questo momento la macchina non è in funzione).

Attenzione: non premere il pulsante di arresto di emergenza, altrimenti la macchina non può funzionare e la pompa dell'olio non può avviarsi.

Impostazioni della base del pannello di visualizzazione

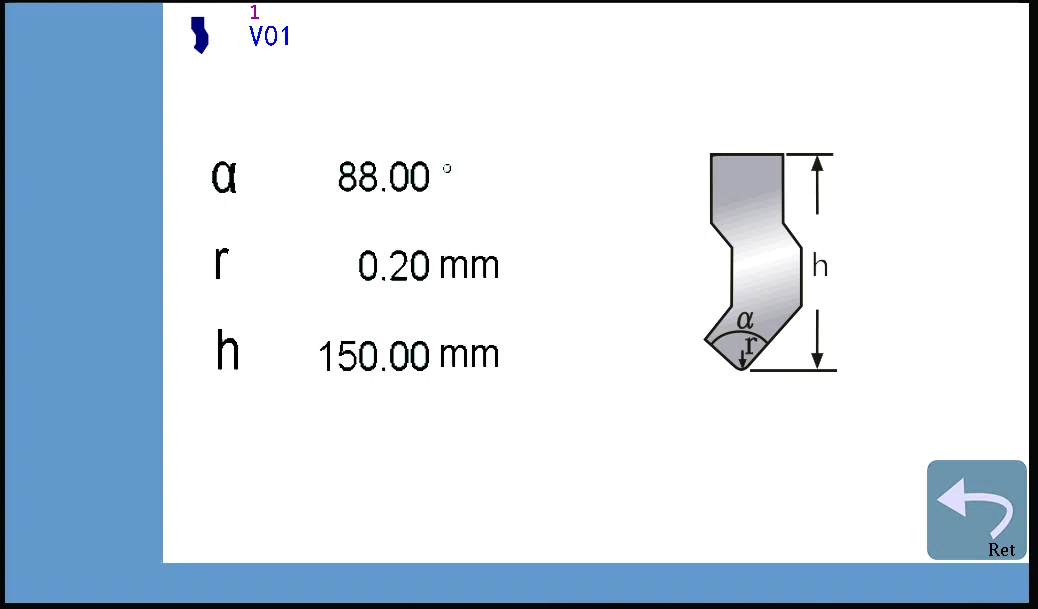

Il modello superiore è modificato come segue:

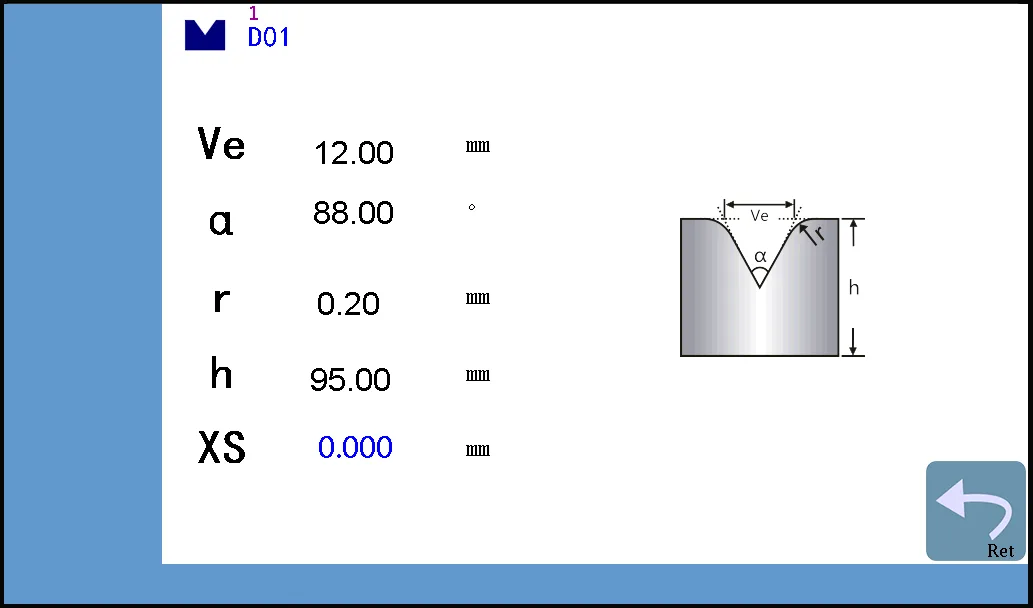

Il modello seguente è stato modificato come segue:

Fase 4: Calibrazione tramite modalità di spostamento manuale

La calibrazione è essenziale per una piegatura di precisione. Nell'applicazione di piegatura HS-15T, è possibile spostare manualmente l'asse Y (cursore), l'asse X (protezione posteriore) e l'asse R (dita di protezione) per la calibrazione della posizione.

• Nella pagina di programmazione, fare clic sull'icona del menu e selezionare "Spostamento manuale" dal menu a comparsa per accedere alla pagina del manuale.

• Clic'’ – /++ ‘'O ‘'Di più'’ pulsante per spostare l'asse Y (cursore)/asse X (scudo posteriore)/asse R (dito dello scudo) selezionato. Quando si sposta ciascun asse, il valore corrente delle coordinate dell'asse cambia di conseguenza e il movimento può interrompersi finché non raggiunge la posizione appropriata.

Impostazione del punto di riferimento per l'asse X:

Per garantire la precisione nell'applicazione di piegatura HS-15T, utilizzare uno strumento di misura per determinare la lunghezza di una posizione di riferimento dal punto di serraggio alla piastra di protezione posteriore. Registrare questo valore misurato nelle impostazioni sopra l'icona della piastra di protezione posteriore. Quando l'asse X si muove, posizionare un foglio di materiale tra le matrici superiore e inferiore. Spingere il foglio di materiale per innestare il fermo posteriore, quindi abbassare delicatamente il piede, facendo sì che la matrice superiore prema la lamiera senza deformarla. Premere il piede per riportare la matrice superiore al punto morto superiore e misurare i segni di impronta e la piastrina. Questa distanza verticale rappresenta la lunghezza dal punto di serraggio alla piastra di protezione posteriore, fondamentale per ottenere la precisione con l'applicazione di piegatura HS-15T.

Impostazione del punto di riferimento dell'asse Y:

Per l'asse Y nell'applicazione di piegatura HS-15T, utilizzare uno strumento di misura per misurare la distanza tra il fondo della matrice inferiore e la parte superiore della matrice superiore. Inserire questa misura nelle impostazioni sopra l'icona del blocco posteriore. Per trovare questa distanza, riportare la matrice superiore al punto morto superiore premendo il piede, spostare l'asse Y in una determinata posizione del cursore e quindi abbassarlo per impedire ulteriori movimenti verso il basso. Misurare la distanza verticale tra il fondo della matrice inferiore e la parte superiore della matrice superiore. Questa calibrazione accurata garantisce la precisione dell'applicazione di piegatura HS-15T.

Domande frequenti (FAQ)

Conclusione

In sintesi, ottenere la massima precisione con l'applicazione di piegatura HS-15T richiede un meticoloso processo di configurazione e pratiche di manutenzione costanti. Selezionando gli utensili appropriati, calibrando accuratamente la macchina e scegliendo le modalità di lavoro corrette, si garantiscono risultati di altissima qualità per i progetti di piegatura. Ispezioni, lubrificazione e pulizia regolari sono fondamentali per mantenere l'efficienza operativa e prolungare la durata della macchina.

Per ulteriore assistenza o per saperne di più sull'ottimizzazione dei processi di piegatura dei metalli, non esitate a contattare il nostro team di esperti per ricevere indicazioni e supporto.
