Quando si tratta di padroneggiare le operazioni CNC, l'utilizzo efficace del DELEM DA-69S Profile-60S è fondamentale per massimizzare l'efficienza e la precisione nelle attività di lavorazione dei metalli.

Se stai cercando modi per migliorare il tuo flusso di lavoro con questo controller avanzato, sei nel posto giusto. In questa guida, condividerò approfondimenti e consigli pratici sull'utilizzo del DELEM DA-69S Profile-60S per ottimizzare le operazioni della tua pressa piegatrice. Che tu voglia migliorare la produttività o ottenere risultati di piegatura precisi, questo articolo ti fornirà le conoscenze essenziali necessarie per sfruttare al meglio la tua attrezzatura.

Impostazione del DELEM DA-69S Software Profile-60S

Introduzione

Il programma offline Profile-60S offre un'interfaccia utente simile a quella del controllo Delem di linea DA-60S. Questo capitolo si concentrerà su alcune funzioni speciali disponibili solo nel software Profile-60S.

Fase 1: Preparazione del computer per l'installazione

Prima di iniziare l'installazione del software DELEM DA-69S Profile-60S, assicurati che il tuo computer soddisfi i requisiti di sistema. Sono necessari un PC IBM compatibile, Windows 10, una risoluzione minima dello schermo di 1920×1080 e driver video che supportino OpenGL V3.3 o superiore. Inoltre, è necessaria una porta USB libera per il dongle di installazione.

A seconda del pacchetto acquistato, il software Profile-60S viene distribuito su una chiavetta USB oppure può essere generato sul controllo.

Il pacchetto completo Profile-60S contiene i seguenti elementi:

• Stick di installazione Profile-60S;

• Chiavetta USB con licenza;

• Informazioni sul contenuto e passaggi di installazione stampati all'interno della confezione del Profile-60S.

Il software Profile-60S distribuito insieme al controllo è composto da:

• Chiavetta USB per l'installazione e il backup;

• Chiavetta USB con licenza;

• Fasi di installazione stampate all'interno della scatola del Profile-60S.

Fase 2: Installazione del software DELEM DA-69S Profile-60S

Per iniziare a utilizzare DELEM DA-69S Profile-60S, è necessario installare il software sul disco rigido del computer. Seguire questi semplici passaggi per completare l'installazione:

Inserire la chiavetta di installazione: Collega la chiavetta USB di installazione di Profile-60S a una porta USB del tuo PC. Segui le istruzioni automatiche per scaricare i file di installazione.

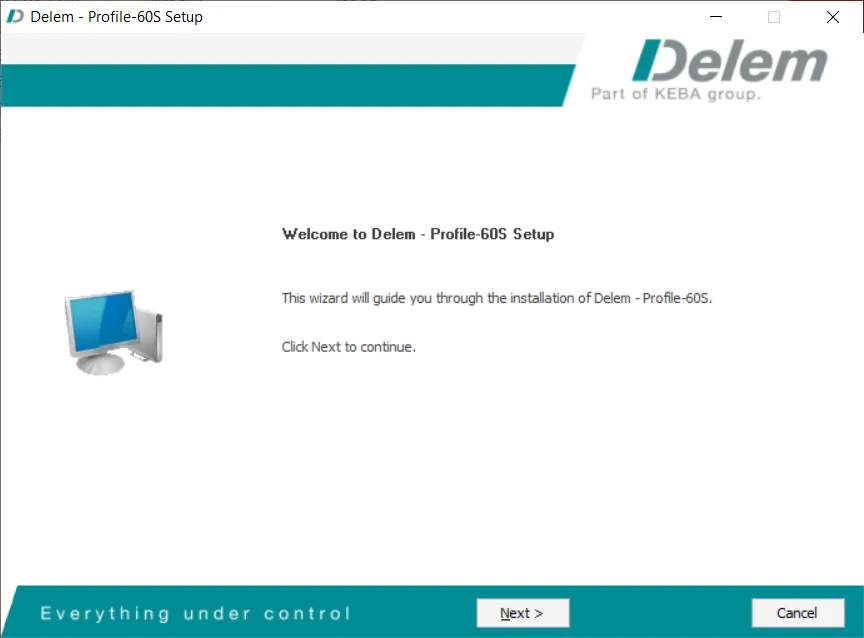

Avviare il programma di installazione: Apparirà una finestra di benvenuto, che propone di installare il software DELEM DA-69S Profile-60S. Fare clic su "Avanti" per procedere o su "Annulla" per uscire. Se non si avvia automaticamente, individuare "Delem.Profile-60S.setup.Vx.yzexe" sulla chiavetta USB tramite Esplora risorse e fare doppio clic su di esso.

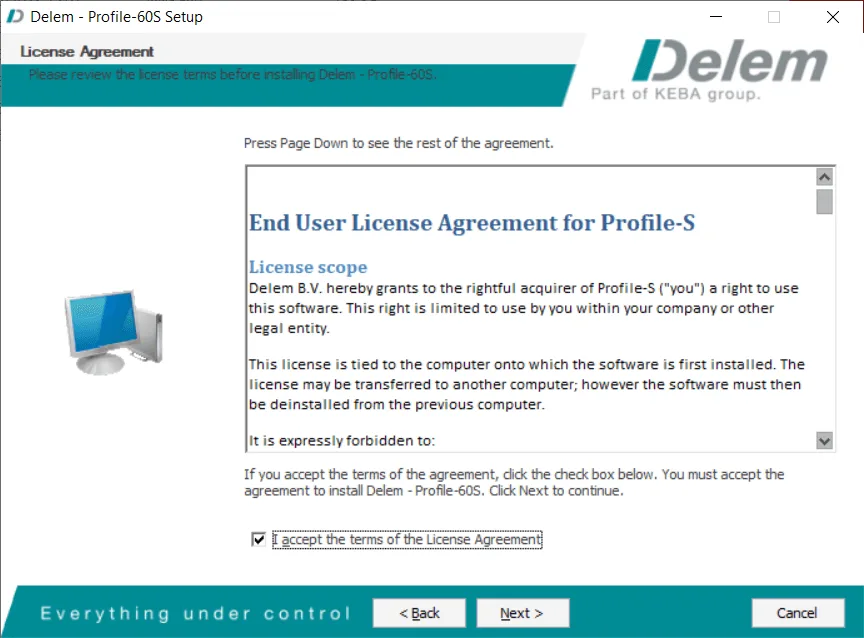

Accetta il Contratto di Licenza: Leggere attentamente il contratto di licenza visualizzato. Fare clic su "Accetto..." per continuare o su "Non accetto..." per uscire. Procedere con "Avanti" dopo aver accettato.

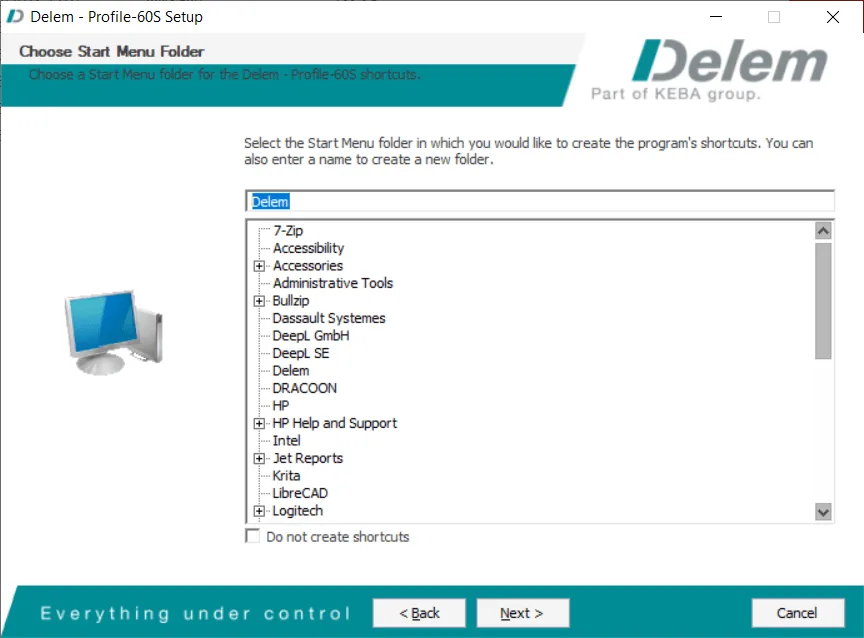

Cartella del programma di installazione: L'installazione creerà una nuova cartella nel menu Start di Windows. È possibile rinominarla o includerla in una cartella esistente. Fare clic su "Avanti" per procedere.

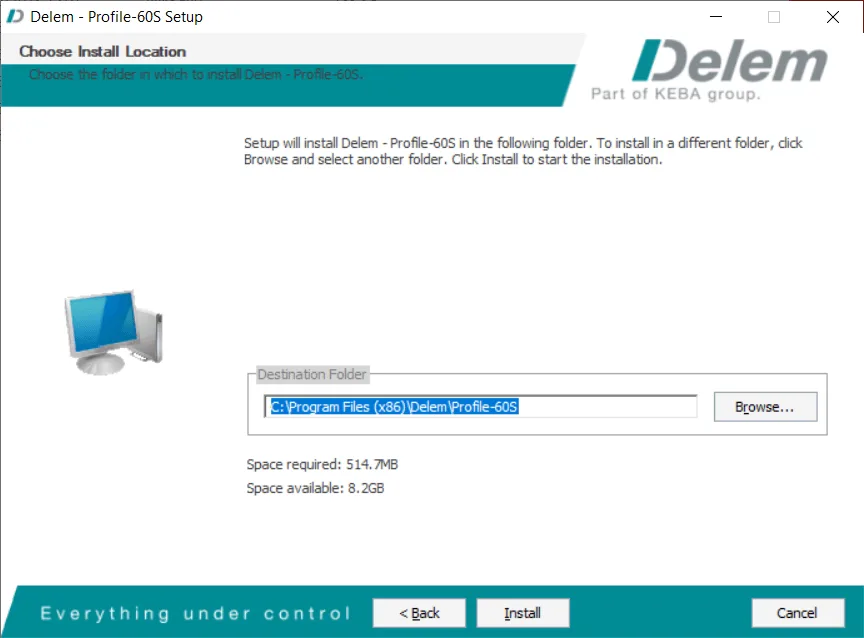

Scegli il percorso di installazione: Decidi dove installare DELEM DA-69S Profile-60S. Il percorso predefinito è 'C:\Programmi (x86)\Delem\Profile-60S'. Modifica il percorso se necessario, quindi fai clic su 'Installa' per avviare l'installazione.

Installazione completa: Il programma di installazione copierà i file necessari sul disco rigido. Al termine, riceverai un messaggio di completamento.

Completare l'installazione: Fare clic su "Fine". Non è necessario riavviare il sistema. Per avviare DELEM DA-69S Profile-60S, assicurarsi che la chiavetta USB sia collegata; in caso contrario, verrà visualizzato un errore.

Dopo l'installazione, il software DELEM DA-69S Profile-60S e i relativi manuali saranno facilmente accessibili tramite il desktop e il menu di avvio.

Fase 3: Completamento del processo di installazione

Ora sei pronto per utilizzare Profile-60S. Se la chiavetta USB è collegata al PC, Profile-60S verrà avviato. Se la chiavetta USB è mancante, verrà visualizzato un messaggio di errore.

Dopo un'installazione predefinita, sul desktop di Windows saranno presenti le seguenti icone:

Il programma di installazione ha anche inserito una nuova voce denominata Delem nel menu Start di Windows, se non sono state apportate modifiche all'installazione. In questo menu sono visualizzate le seguenti voci:

Profilo-60S: Software Profile-60S

Profilo-60S manuali: Manuali operativi del controllo DA-60S

Esplorazione delle caratteristiche del profilo DELEM DA-69S-60S

Navigazione nell'interfaccia Profile-60S

All'avvio di Profile-60S, verrà visualizzata l'interfaccia principale con i tasti di selezione della modalità che guideranno il flusso di lavoro. Partendo dalla modalità "Prodotti", è possibile selezionare o creare un nuovo prodotto, per poi procedere alla programmazione e alla configurazione degli strumenti.

Per la programmazione del prodotto, fare riferimento alla Guida integrata (tasto ?) e al manuale operativo incluso nell'installazione di Profile-60S. Profile-60S offre funzioni aggiuntive rispetto al controllo DA-60S:

• Utilizzare il pulsante "libreria macchina" (o "installa macchina" in Profile-SL) per aggiornare i dati della macchina, assicurandosi che siano allineati con le impostazioni di controllo della macchina.
• Nella modalità "Prodotti", stampa i prodotti selezionati utilizzando il pulsante "Stampa".
• In modalità "Trasferimento", trasferisci i prodotti generati, compresi gli utensili, su un disco rigido, un dispositivo USB o una posizione di rete.

Utilizzo della libreria macchina per la compatibilità

La libreria macchine all'interno di Profile-60S è fondamentale per garantire la compatibilità tra il software e la macchina fisica. Abbinando i parametri, è possibile creare programmi offline compatibili con 100% per il sistema di controllo della macchina. L'aggiunta di una macchina richiede l'utilizzo del pulsante "Installa macchina" nel software, assicurandosi che tutte le impostazioni corrispondano a quelle della macchina.

file SYS: Un file di backup da un controllo DA-60S.

file DAT: Un file .dat da un controllo DA-60S.

Per creare un file SYS su un controllo DA-60S, selezionare "sistema di backup" dalla pagina delle informazioni di sistema in modalità Macchina.

Quando viene generato Profile-60S, un file di dati macchina (.dat) viene creato automaticamente e copiato su una chiavetta USB, quindi caricato nel software Profile-60S durante l'installazione. Il nome della macchina in Profile-60S corrisponde al nome del controllo sulla macchina, ma può essere modificato in seguito, se necessario.

È possibile passare da una macchina all'altra selezionando il nome della macchina desiderata e quindi premendo il pulsante "seleziona macchina".

Con il pulsante 'modifica' è possibile rinominare, rimuovere o copiare la macchina selezionata.

Funzioni e operazioni avanzate del Profile-60S

Utilizzo della modalità di stampa e trasferimento per la produttività

In modalità "Prodotti", le funzionalità di stampa consentono di produrre output per prodotti selezionati (solo Profile-S2D e Profile-S3D). La modalità Trasferimento facilita il trasferimento dei dati su USB o percorsi di rete, con opzioni per copiare programmi, strumenti ed esportare file DXF per una gestione completa del progetto.

Una volta terminata la progettazione del prodotto e la generazione del programma CNC, questi dati possono essere trasferiti in modalità Trasferimento, ad esempio su un dispositivo di memoria USB.

In questa modalità ci sono 3 opzioni:

prodotto: Copia i dati del programma in una directory specificata.

prodotto + strumenti: Copia i dati del programma e i dati degli utensili utilizzati in una directory specificata.

Prodotto DXF: Esportare il prodotto, incluse le deduzioni di piegatura, come contorno in un file DXF e copiarlo in una directory specificata (solo Profile-S2D e Profile-S3D).

Oltre al prodotto selezionato, è possibile trasferire anche altri prodotti e altri strumenti.

Combinazioni di tasti per una navigazione efficiente

Familiarizza con le combinazioni di tasti, come + per attivare la modalità a schermo intero e per attivare/disattivare la barra del titolo di Windows. Queste scorciatoie migliorano l'efficienza quando si lavora con DELEM DA-69S Profile-60S.

Questa guida completa mira a farti acquisire competenze nell'impostazione e nell'utilizzo del DELEM DA-69S Profile-60S, garantendoti di sfruttare appieno le sue capacità per ottimizzare l'efficienza e la precisione delle tue operazioni.

Domande frequenti (FAQ)

Conclusione

In sintesi, l'utilizzo efficace del DELEM DA-69S Profile-60S richiede un'installazione corretta, la sincronizzazione dei parametri, l'integrazione strategica di più macchine e aggiornamenti software regolari. Seguendo queste linee guida, è possibile massimizzare le prestazioni e l'efficienza operativa della macchina.

Per ulteriore assistenza o per esplorare risorse aggiuntive, non esitate a contattare il nostro team di supporto. Saremo lieti di fornirvi le informazioni dettagliate e il supporto di cui avete bisogno per ottimizzare la vostra configurazione. Inoltre, vi consigliamo di consultare la documentazione correlata per approfondimenti più ampi sull'ottimizzazione dei vostri processi di produzione.
