Quando si esplora l'interfaccia della serie ET di piegatrici servo completamente elettriche, probabilmente sei interessato a comprenderne le caratteristiche fondamentali e come possono migliorare le tue operazioni. Componente chiave del sistema di controllo numerico, l'interfaccia della serie ET è progettata per offrire precisione, efficienza e una navigazione intuitiva per gli operatori. In questo articolo, ti guiderò attraverso le funzionalità principali dell'interfaccia della serie ET, concentrandoti in particolare sui tasti funzione principali e sulla tastiera ausiliaria. Che tu stia cercando di migliorare le tue capacità di gestione della macchina o di ottimizzare i flussi di lavoro di produzione, questa panoramica ti fornirà le informazioni necessarie per sfruttare appieno le capacità della tua piegatrice.

Introduzione

L'interfaccia della serie ET rappresenta un sistema di controllo all'avanguardia, progettato per ottimizzare la funzionalità delle piegatrici servo-elettriche. Nota per il suo layout intuitivo e le funzionalità avanzate, la serie ET semplifica le operazioni, migliorando sia la precisione che l'efficienza nelle applicazioni di piegatura. Questa interfaccia è fondamentale per i produttori che mirano a ottenere risultati di alta qualità in tempi ridotti, sfruttando il suo design incentrato sull'utente e le sue solide funzionalità.

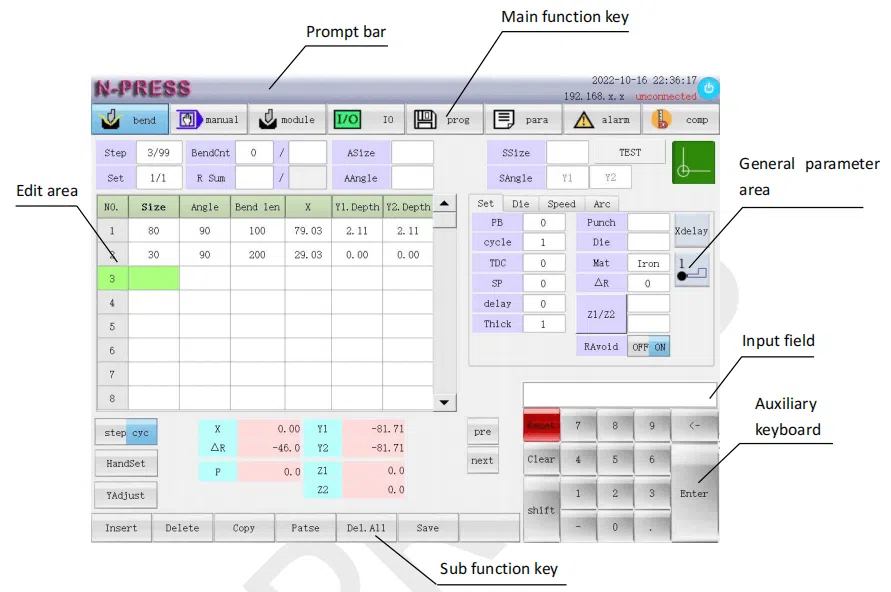

Descrizione dei tasti funzione principali

1. The Bend Key: accesso all'interfaccia di elaborazione

Cliccando su questo tasto si accede all'interfaccia di elaborazione, si modifica il programma di piegatura e si impostano i parametri di piegatura. Questa funzione consente di impostare parametri precisi per ottenere risultati costanti, rendendola un elemento fondamentale del set di funzionalità della serie ET. Per gli utenti, la padronanza di questo tasto è essenziale per sfruttare appieno le capacità della macchina.

2. Utilizzo manuale delle chiavi per operazioni personalizzate

IL '‘manuale'’ La chiave offre agli utenti la flessibilità di controllare manualmente la piegatrice. Grazie a questa funzione, gli operatori possono selezionare la velocità manuale e quella tramite volantino, garantendo un approccio personalizzato alla piegatura. La funzione di decodifica utente, che richiede un codice cliente, aggiunge un ulteriore livello di sicurezza e personalizzazione. Questa chiave è preziosa per le regolazioni che richiedono intuito e precisione umana.

Dopo l'operazione, è possibile utilizzare il tasto di sottofunzione '‘Y1Y2′ per cambiare la modalità di controllo manuale e spostare la posizione delle coordinate dell'asse corrispondente, tramite i tasti di sottofunzione '‘offset‘' imposta i valori di offset degli assi X, Y1, Y2 e R.

3. Chiave dello stampo per la gestione dell'interfaccia dello stampo

Utilizzando il '‘muffa‘Il tasto '' mette in evidenza l'interfaccia dello stampo, dove gli utenti possono impostare i parametri dello stampo superiore e inferiore, oltre alle proprietà del materiale. Questa funzionalità è fondamentale per garantire l'utilizzo dell'utensile corretto, compatibile con il materiale da piegare, che in ultima analisi influenza la precisione e la qualità del prodotto finale. L'uso corretto di questo tasto aiuta a evitare errori e a mantenere elevati standard di produzione.

4. Tasto segnale IO: configurazione delle impostazioni di input/output

IL '‘Segnale IO'’ Il tasto svolge un ruolo cruciale nella configurazione dei punti di ingresso e uscita all'interno del sistema della macchina. Cliccando su questo tasto, gli utenti accedono all'interfaccia di informazioni e stato IO, dove possono gestire le impostazioni dei punti IO. Questa interfaccia consente la configurazione dei pin utilizzati da questi punti, concentrandosi in particolare sulla regolazione del loro stato normalmente aperto o chiuso. Tali regolazioni, che richiedono all'utente di decodificare utilizzando il codice cliente, garantiscono una perfetta integrazione con altri sistemi in una linea di produzione, prevenendo in definitiva interruzioni e mantenendo il funzionamento regolare.

5. Chiave del programma per una gestione efficiente del programma

IL '‘programma'’ Il tasto "Key" funge da gateway per la gestione dei programmi di piegatura esistenti tramite l'interfaccia del programma. Cliccando su questo tasto, gli utenti possono leggere, modificare ed eliminare i programmi, semplificando così i flussi di lavoro e garantendo un funzionamento efficiente. Questa funzionalità consente agli operatori di gestire efficacemente la propria libreria di programmi, facilitando transizioni rapide tra diverse attività di piegatura e ottimizzando i tempi di attività della macchina.

6. Chiave dei parametri per impostazioni avanzate e decodifica utente

IL '‘parametro'’ Il tasto fornisce l'accesso a un'interfaccia di configurazione avanzata, consentendo agli utenti di regolare le impostazioni della macchina per soddisfare specifici requisiti di produzione. Cliccando su questo tasto, gli operatori possono eseguire la decodifica utente (utilizzando il codice cliente come password) tramite un tasto di sottofunzione, facilitando operazioni sicure come la gestione degli U-disk.

Questa funzionalità garantisce trasferimenti di dati e backup efficienti, essenziali per mantenere l'integrità del sistema e adattarlo alle diverse esigenze operative.

7. Tasto di allarme per monitoraggio e risoluzione dei problemi

IL '‘allarme‘Il tasto "" sull'interfaccia della serie ET fornisce accesso immediato all'interfaccia di allarme della macchina, dove vengono visualizzati i numeri degli allarmi correnti e le relative informazioni. Facendo clic su questo tasto, gli operatori possono identificare e risolvere rapidamente i problemi utilizzando il tasto di sottofunzione, che consente la decodifica utente, le decodificazioni scadute e altre operazioni critiche. Questo approccio proattivo al monitoraggio non solo aiuta a risolvere rapidamente potenziali problemi, ma riduce anche i tempi di fermo e prolunga la durata dei componenti della macchina, impedendo l'aggravarsi di problemi minori.

8. Chiave di compensazione: regolazioni per la precisione

La precisione è fondamentale nelle operazioni di piegatura e l'interfaccia della serie ET svolge un ruolo cruciale nel raggiungerla attraverso il tasto Compensazione. Cliccando su questo tasto, gli utenti possono accedere all'interfaccia di compensazione, dove possono visualizzare e regolare i valori di compensazione teorici e reali su vari assi, tra cui teoria X, misurazione effettiva X, teoria Y1, misurazione effettiva Y1, teoria Y2, misurazione effettiva Y2, teoria R, misurazione effettiva R, teoria Z1, misurazione effettiva Z1, teoria Z2, misurazione effettiva Z2 e valori di compensazione angolare per diversi materiali.

Questo display completo consente agli operatori di adattare le azioni della macchina alle esigenze specifiche dei materiali in lavorazione. Inoltre, l'interfaccia supporta la decodifica utente (tramite un codice cliente) e offre funzionalità come l'eliminazione di righe, l'inserimento di nuovi dati, la cancellazione di colonne e la commutazione tra i tasti delle sottofunzioni, garantendo che ogni piegatura sia il più accurata e precisa possibile.

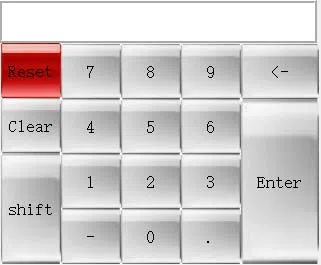

Descrizione della tastiera ausiliaria

1. Campo di input per la navigazione dell'interfaccia utente

Il campo di input svolge un ruolo cruciale visualizzando numeri e caratteri, consentendo agli operatori di interagire efficacemente con l'interfaccia. È qui che gli utenti inseriscono i dati necessari, come dimensioni o codici, che vengono poi elaborati per eseguire le operazioni di piegatura con precisione.

2. Tasto di reset per cancellare gli avvisi

Progettato per mantenere un flusso di lavoro fluido, il tasto Reset cancella qualsiasi messaggio che potrebbe nascondere informazioni critiche nella barra delle informazioni. È particolarmente utile per la gestione di allarmi e avvisi, garantendo che l'interfaccia utente rimanga ordinata e le procedure operative non subiscano interruzioni.

3. Tasto Cancella per la gestione degli input

Il tasto Clear è uno strumento indispensabile per modificare e correggere rapidamente i dati immessi. Che si tratti di cancellare una casella di testo o un campo di input, questa funzione garantisce agli operatori di correggere rapidamente gli errori, mantenendo l'accuratezza dei dati e l'efficienza dei processi.

4. Tasto Invio: conferma dei comandi

Nell'interfaccia della serie ET, il tasto Invio svolge un ruolo fondamentale nell'esecuzione dei comandi e nel miglioramento dell'efficienza operativa. Quando gli utenti inseriscono numeri, questi caratteri vengono visualizzati nel campo di inserimento. Premendo "Invio", i dati vengono rapidamente spostati dai campi di inserimento alle posizioni specificate all'interno delle funzioni necessarie. Questo processo non solo conferma gli input, ma garantisce anche prestazioni della macchina rapide ed efficaci, semplificando le operazioni senza soluzione di continuità.

Applicazioni pratiche e vantaggi per l'utente

Sfruttare la serie ET per una maggiore produttività

L'interfaccia della serie ET non solo semplifica il controllo delle operazioni di piegatura complesse, ma migliora anche la produttività complessiva. Il suo design intuitivo consente transizioni rapide tra le attività, riducendo al minimo i tempi di fermo e massimizzando la produttività. Queste caratteristiche sono fondamentali per le strutture che mirano a scalare le operazioni senza compromettere la qualità.

Esperienze degli utenti e feedback sull'interfaccia della serie ET

Il feedback degli utenti evidenzia costantemente l'interfaccia della serie ET come un sistema intuitivo e affidabile. Gli operatori ne apprezzano la capacità completa di gestire un'ampia gamma di attività in modo efficiente, supportando un processo di piegatura di alta qualità grazie alle sue funzionalità avanzate e flessibili.

Domande frequenti (FAQ)

Conclusione

L'interfaccia della serie ET è ricca di funzionalità progettate per migliorare le prestazioni e l'efficienza delle piegatrici servo-elettriche. Padroneggiando i tasti funzione principali, come i tasti Piega, Manuale e Programma, gli operatori possono personalizzare le operazioni in base alle proprie esigenze, ottimizzando ogni fase, dall'impostazione all'esecuzione del programma. La comprensione delle impostazioni avanzate fornite dai tasti Parametro e Compensazione perfeziona ulteriormente questo processo, garantendo precisione e qualità in ogni attività.

Per sfruttare appieno le capacità di questa sofisticata interfaccia, gli operatori dovrebbero familiarizzare sia con le sue funzioni principali sia con le opzioni della tastiera ausiliaria. Ciò non solo semplificherà le operazioni, ma ridurrà anche i potenziali tempi di inattività, garantendo una produttività costante.

Per coloro che desiderano approfondire la propria conoscenza o esplorare ulteriormente l'interfaccia della serie ET, vi invitiamo a contattare il nostro team per un supporto dettagliato. Sia che cerchiate un consultazione o risorse aggiuntive, siamo qui per aiutarti a massimizzare le prestazioni della tua macchina.
