Quando se trata de otimizar seus processos de dobra de metal, entender como gerenciar eficazmente a sequência de dobra com um controlador DELEM DA-69S pode fazer uma diferença significativa. Se você está procurando maneiras de melhorar a eficiência e a precisão de suas operações com prensa dobradeira, você veio ao lugar certo.

Neste artigo, apresentarei os principais aspectos da otimização da sequência de dobra com a DELEM DA-69S, garantindo que seu fluxo de trabalho não apenas seja otimizado, mas também alcance resultados da mais alta qualidade. Seja você um operador experiente ou iniciante na área, este guia fornecerá o conhecimento necessário para maximizar as capacidades da sua máquina e aprimorar sua eficiência na usinagem.

Introdução

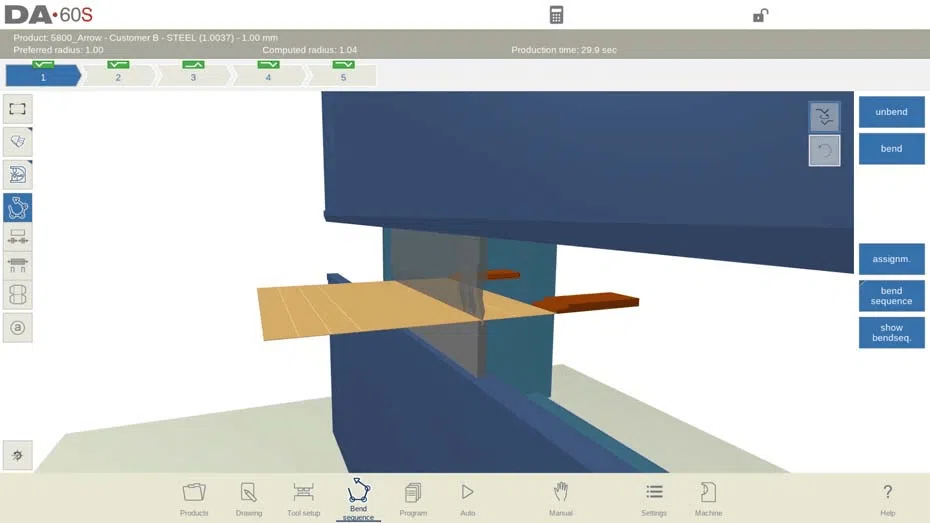

Após definir uma configuração de ferramenta, a simulação de dobra pode começar a determinar uma sequência de dobra para o produto ativo tocando no botão de navegação "Sequência de Dobra". Isso pode ser feito por cálculo automático a partir do produto dobrado final ou manualmente a partir do produto plano.

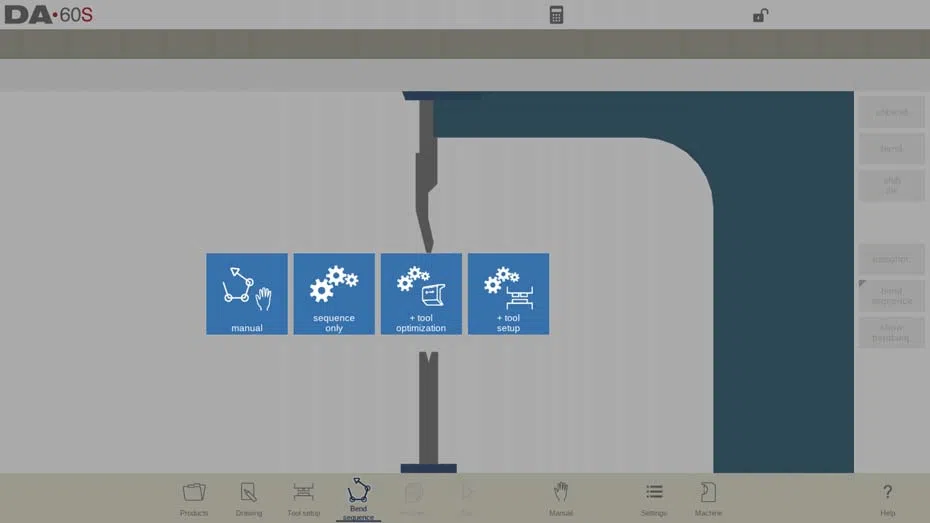

Na tela, você escolhe entre programação manual, cálculo automático, cálculo automático com otimização da ferramenta ou com renovação da configuração da ferramenta. O cálculo desdobra o produto da última dobra para a primeira, automaticamente ou com teclas de função. Se a programação for manual, o cálculo começa com o produto desdobrado.

Principal Dobrar Opções e funções de seleção de sequência

O DELEM DA-69S está equipado com diversas funcionalidades que facilitam a seleção e a otimização de sequências de dobra. Compreender essas opções é fundamental para aproveitar todo o potencial do sistema.

Manual: A sequência de dobra deve ser programada manualmente pelo operador.

Somente sequência: Calcula uma sequência de dobra com base na configuração de ferramenta existente.

Otimização de Sequência + Ferramentas: Utiliza ferramentas existentes para otimizar posições e estações de ferramentas para uma sequência de dobra otimizada.

Configuração de sequência + ferramenta: Remove ferramentas existentes e calcula uma sequência de dobra otimizada usando as ferramentas de melhor ajuste da biblioteca para cada dobra.

Controle de Computação:

• Cancelar: Disponível quando nenhuma sequência de curvatura válida foi calculada.

• Parar: Exibido quando uma sequência válida, mas não ótima em termos de tempo, foi computada.

Funções:

• Desdobrar: Desdobra a curva atual ou a próxima curva viável.
• Dobrar: Simula a flexão ou avança para a próxima etapa.
• Tarefas: Acessa parâmetros para calcular a sequência de curvatura.

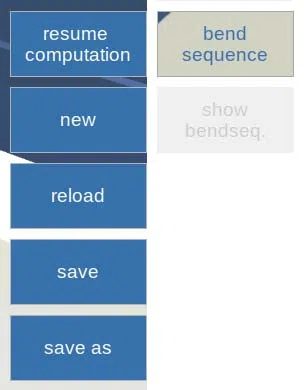

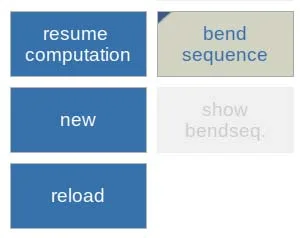

• Funções de sequência de curvatura:
  • Cálculo de currículo: Calcula uma sequência válida a partir da curva selecionada.
  • Novo: Inicia uma nova sequência, removendo qualquer sequência existente.
  • Recarregar: Restaura uma sequência do disco, ignorando programas CNC relacionados.

Depois que uma sequência de dobras for calculada ou determinada, Salvar e Salvar como também podem ser encontrados neste menu.

• Salvar: Salva a sequência completa e os detalhes do programa CNC quando concluído.
• Salvar como: Salva o produto e a sequência com um novo nome para facilitar a diferenciação.

Mostrar sequência de curvatura: Para exibir uma tela de mosaico com uma visão geral gráfica passo a passo da sequência de dobra. A sequência de dobra também pode ser visualizada e determinada em uma visualização 3D. Isso pode ser feito selecionando o modo de visualização.

Exibir Selecionar

A opção de seleção de visualização no DELEM DA-69S permite que os operadores visualizem o produto e o processo de dobra de diversas perspectivas. As visualizações podem ser alternadas na tela conforme a necessidade. As funções de visualização estão localizadas em frente aos botões de comando na tela principal.

Funções de visualização:

Seletor de curvatura

Na tela, as curvas podem ser selecionadas e navegadas usando o seletor de curvas. A parte superior da tela exibe o número de curvas com seletores preliminares. Assim que a sequência de curvas for concluída, esses seletores serão ativados, coloridos e exibirão um indicador de curva.

As curvas podem então ser tocadas para acessar os dados desejados. O indicador de curva no seletor de curvas usa as cores verde, amarelo ou vermelho para indicar a conformidade com as atribuições da sequência de curvas.

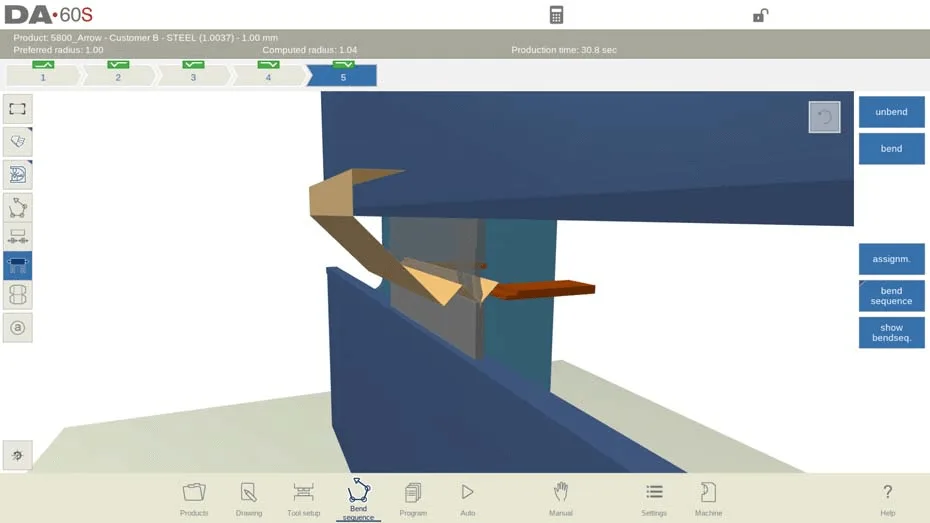

Desdobrar produto

A função "Desdobrar Produto" é um recurso exclusivo do DELEM DA-69S que permite aos operadores realizar a engenharia reversa das operações de dobra. Ao simular o processo de desdobramento, os operadores podem visualizar o padrão plano e ajustar as sequências de dobra para otimizar a capacidade de fabricação e o aproveitamento do material.

Para gerar um programa CNC, a sequência de dobra deve ser determinada primeiro. Há duas maneiras de fazer isso:

1. Computação Automática: Pressione a tecla de função "Calcular" para encontrar automaticamente a sequência de dobra mais rápida.
2. Desdobramento manual: Pressione "Desdobrar" repetidamente até que o produto esteja completamente desdobrado. Em seguida, pressione "Sequência de dobra" seguido de "Salvar" para gerar e salvar o programa CNC.

Se uma sequência de curvatura não puder ser encontrada, considere estes possíveis problemas:

• Ferramentas incorretas: atualize a configuração da ferramenta no menu de ferramentas.
• Tarefas incorretas: modifique as tarefas no menu de tarefas.
• Colisão durante a flexão: ajuste manualmente a sequência de flexão com as funções disponíveis.

Seleção Manual de Curvas

O sistema de controle normalmente sugere a próxima dobra (des)dobra em uma sequência, com base nas atribuições programadas, no formato do produto e nas ferramentas utilizadas. No entanto, há casos em que é necessário selecionar uma dobra diferente.

A sequência de dobra pode ser ajustada usando os recursos de seleção manual no menu de simulação de dobra. Você pode:

• Comece com um produto dobrado e especifique a sequência de desdobramento desejada.
• Comece com uma folha plana e especifique a sequência de dobra tocando no botão de sequência de dobra e selecionando "novo" para não dobrar ou "novo plano" para dobrar.

O "modo de sequência de dobra manual" está ativo por padrão na visualização 2D e deve ser habilitado na visualização 3D. Outros modos disponíveis na visualização 3D, como "modo de deslocamento do medidor" e "modo de deslocamento do produto", desabilitam a sequência de dobra manual.

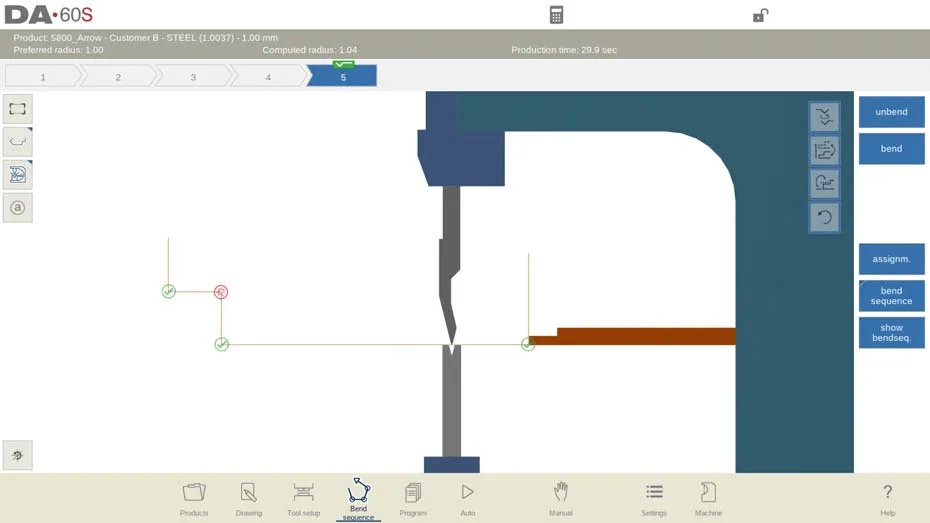

Em um produto dobrado, toque em qualquer dobra para adicioná-la à sequência de desdobramento, com a sequência começando do maior número de dobra até a dobra 1. Para um produto plano, toque em qualquer dobra para adicioná-la à sequência de dobra começando da dobra 1 até o maior número de dobra.

• Curvas que podem ocorrer sem colisão são indicadas com um círculo verde.
• Curvas que resultam em colisão têm um círculo vermelho.
• Círculos amarelos indicam curvas que podem precisar de ajustes para evitar colisões.

Tocar em uma curva que já está na sequência a selecionará, permitindo que você continue a partir daí.

Funções:

As seguintes funções, disponíveis para modificação da posição de dobra, são mostradas na tela quando ativas.

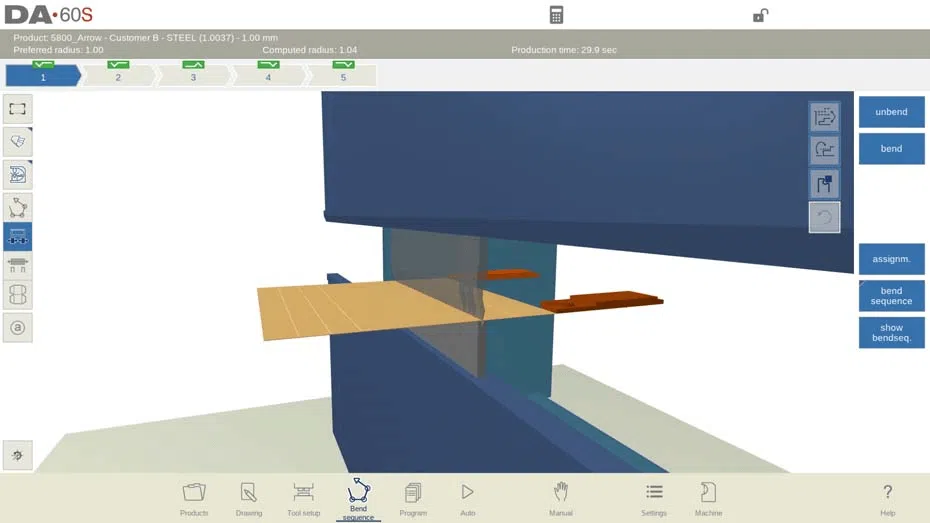

Produto de mudança e Medidor de mudança de marcha

A função 'Deslocar produto' permite que os operadores ajustem o posicionamento da peça de trabalho, o que é especialmente útil ao ajustar sequências de dobra para geometrias complexas.

Funções:

• Produto de deslocamento: Mova o produto arrastando-o para a posição desejada, mediante escolha, em uma estação de ferramentas diferente.

• Desfazer: Desfaça a última alteração na posição do produto.

A opção 'Shift Gauge' permite o posicionamento preciso do sistema de batente traseiro, essencial para obter alta precisão em sequências de dobra, especialmente em operações de dobra complexas ou de vários estágios.

Os dedos podem ser movidos por meio das diferentes funções disponíveis.

Funções:

• Selecione o dedo: Selecione o dedo a ser movido.

• Deslocar dedo: Mova o dedo selecionado arrastando-o para a posição desejada.

• Mudar de lado: Altera através das posições disponíveis do batente traseiro.
• Coloque no dedo: Altera as posições de disposição do produto disponíveis. Esta opção só é selecionável caso você tenha um eixo R na sua máquina.

• Canto de aperto

• Desfazer: Desfaz a última alteração na posição do dedo.

Tarefas

Atribuições são parâmetros que controlam o cálculo da sequência de dobras. Acesse a tela de atribuições a partir da tela de sequência de dobras usando a tecla "Atribuição".

O cálculo automático da sequência de dobra visa otimizar o tempo de produção e o manuseio, evitando colisões entre o produto, a máquina e as ferramentas. Para obter os melhores resultados, você deve configurar diversos parâmetros relacionados às configurações da máquina, à precisão do produto, às possibilidades de manuseio e aos tempos de rotação.

Funções:

• Carregar padrões: Recupere as configurações de atribuição padrão otimizadas para a sua situação. Armazene um conjunto de sua preferência usando "Salvar como Padrão". Você pode aplicar essas configurações a novos produtos selecionando "Carregar Padrões".

• Salvar como padrão: Armazene as configurações atuais como seus valores de atribuição padrão.

• Cancelar: Sai da tela atual sem salvar as alterações.

• Aceitar: Salve as alterações e saia da tela.

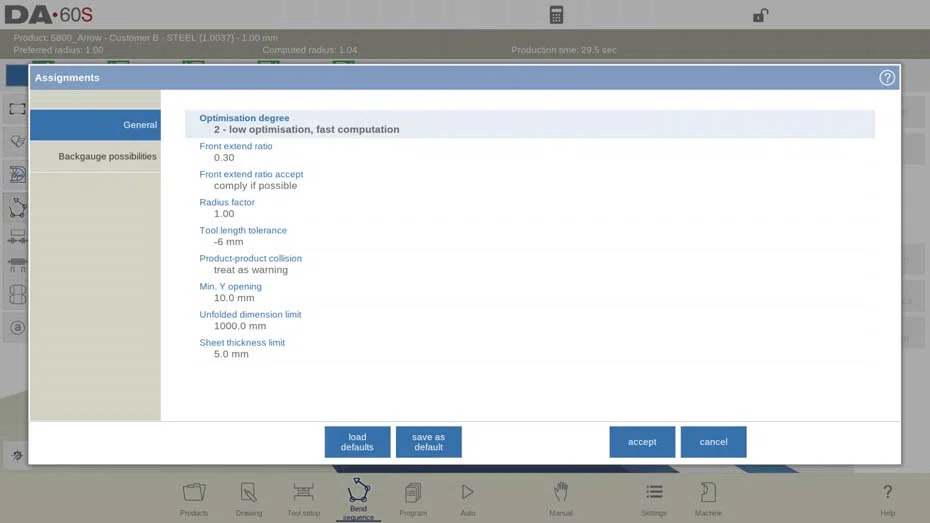

Tarefas – Geral

Grau de otimização

Faixa de 1 a 5.

O número de alternativas a serem computadas para cada curva deve ser inserido aqui. Quanto maior esse número, mais alternativas serão examinadas pelo controle, portanto, maior será o tempo de cálculo:

1 – menor otimização, computação mais rápida

2 – baixa otimização, computação rápida

3 – otimização média, computação média

4 – alta otimização, computação lenta

5 – maior otimização, computação mais lenta

Proporção de extensão frontal

Faixa de 0,01 – 1,0.

Esta é a relação entre o comprimento mínimo permitido do seu produto, que se estende à frente da prensa, e o comprimento total do produto em bruto. Você deve ter um comprimento mínimo do seu produto à frente da prensa para poder manuseá-lo.

Aceitar relação de extensão frontal

Cumpra se possível:

Isso significa que, sempre que possível, o computador tenta obedecer à proporção de extensão frontal e, somente quando isso não resultar em nenhuma solução a ser encontrada, ele aceitará que o comprimento na frente seja menor que a proporção especificada.

Cumpra sempre:

O computador sempre obedecerá à proporção de extensão frontal. Isso pode resultar na inexistência de soluções.

Fator de raio

Faixa 0,1 – 2,0.

O raio calculado de uma dobra é multiplicado por este fator para fins de correção. Essa correção afeta a posição do eixo X e o comprimento do blank calculado. O valor inicial é 1.

O controle calcula a posição do eixo X necessária para obter L = 100, conforme mostrado na figura abaixo. A precisão do comprimento L depende dos parâmetros do material, como espessura, resistência e tipo de material. Para ter a possibilidade de correção com o fator de raio, você pode otimizar esse cálculo.

Tolerância do comprimento da ferramenta

O comprimento da ferramenta pode ser menor que o comprimento da linha de dobra, mas há uma tolerância programável para a diferença máxima permitida. Essa tolerância afeta a sequência de dobra; se o comprimento de uma ferramenta for menor que a tolerância permitida, ela será rejeitada para aquela dobra. A diferença entre o comprimento do punção (PL) e o comprimento de dobra (BL) representa o valor da tolerância.

Colisão produto-produto

Especifique se a colisão produto-produto deve ser detectada:

• desabilitado: a detecção de colisão produto-produto está desabilitada.

• tratar como aviso: a detecção de colisão produto-produto é habilitada, e uma colisão produto-produto é tratada como um aviso.

• tratar como erro: a detecção de colisão produto-produto é habilitada, e uma colisão produto-produto é tratada como um erro.

Abertura mínima em Y
Defina uma abertura mínima para o feixe de pressão durante o pós-processamento. Este valor está acima do ponto de mudança de velocidade (Mudo).

Limite de dimensões desdobradas
Defina limites para a abertura em Y com base nos limites do produto. Para produtos grandes que excedam esses limites, a abertura é baseada no comprimento lateral para evitar inclinação.

Limite de espessura da chapa
Defina limites para a abertura em Y com base nos limites do produto. Para chapas grossas além desse limite, a abertura é baseada no comprimento lateral para evitar inclinação.

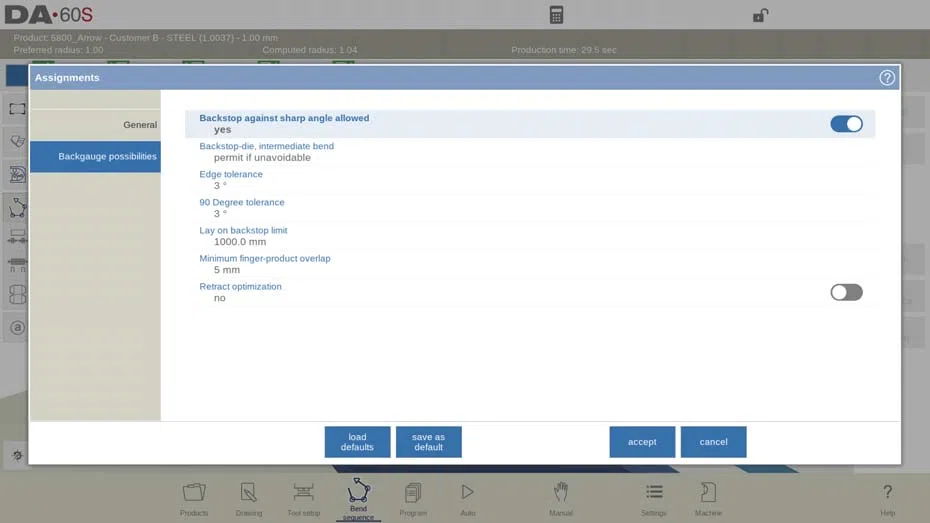

Atribuições – Possibilidades de Backgauge

Recuo contra ângulo agudo permitido

Especifique se o batente pode ser colocado em um ângulo menor que 90°.

• Não = não permitido

• Sim = permitido

Matriz de proteção, curva intermediária

Defina para permitir caso haja uma curvatura entre a matriz e o batente.

Possibilidades de seleção:

• Permitido

• Permitir se for inevitável: se resultar que não há soluções a serem encontradas, então é

permitido

• Proibido: nunca permitido

Tolerância de borda

Caso o batente esteja encostado em uma chapa plana, é permitida uma tolerância angular (desvio da horizontal). A ser programado em graus de tolerância (entrada de 0 a 90°).

Tolerância de 90 graus

Desvio máximo permitido da vertical (90°), quando o batente traseiro está apoiado em um ângulo de flexão diferente de 90°.

Limite de recuo de apoio
Este parâmetro se aplica a prensas dobradeiras com dedos da bitola traseira em um eixo R móvel (construção "lay-on"). Se o comprimento da folha atrás da máquina exceder esse limite, as posições dos eixos X e R são ajustadas automaticamente para que a folha repouse sobre o dedo da bitola traseira, desde que um eixo R automático esteja disponível.

Sobreposição mínima de produto digital
Garanta uma sobreposição mínima entre o pino do batente traseiro e o produto para evitar estacionamento desnecessário durante os cálculos da sequência de dobra.

Otimização de Retração
Habilite a otimização da retração durante o pós-processamento para refinar os passos gráficos da dobra. Ao retrair em direção à posição do batente traseiro da próxima dobra, a nova posição é usada como ponto de retração, preparando o batente traseiro para a dobra subsequente. Este recurso está desativado por padrão.

Curvas simultâneas e seleção de grupo

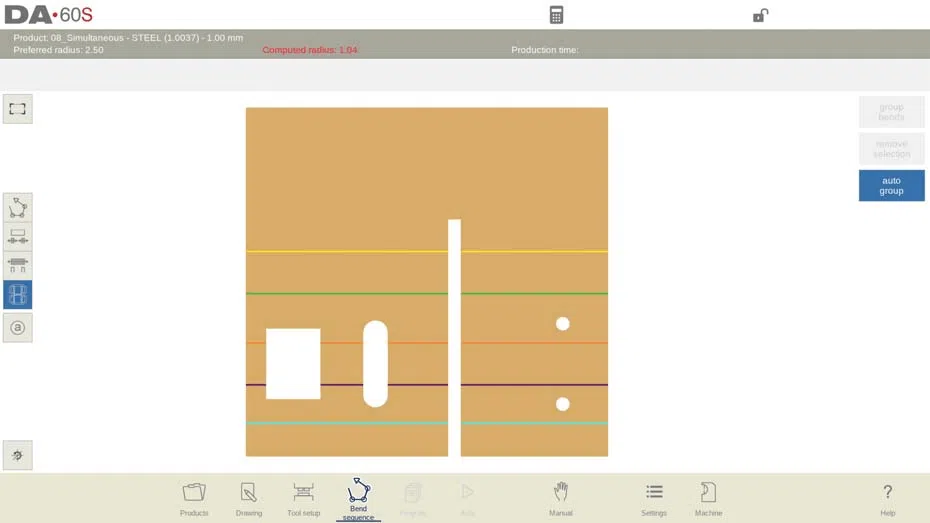

Além de selecionar automaticamente dobras simultâneas e com restrições, o menu de simulação de dobra oferece uma função de agrupamento. Ao selecionar a visualização desdobrada, os usuários podem selecionar, desmarcar e agrupar manualmente as linhas de dobra, mesmo que não estejam alinhadas para dobra simultânea. Isso é útil para personalizar sequências de dobra. Dobras agrupadas automaticamente também podem ser desagrupadas para permitir a dobra separada das linhas.

Mostrar sequência de curvatura

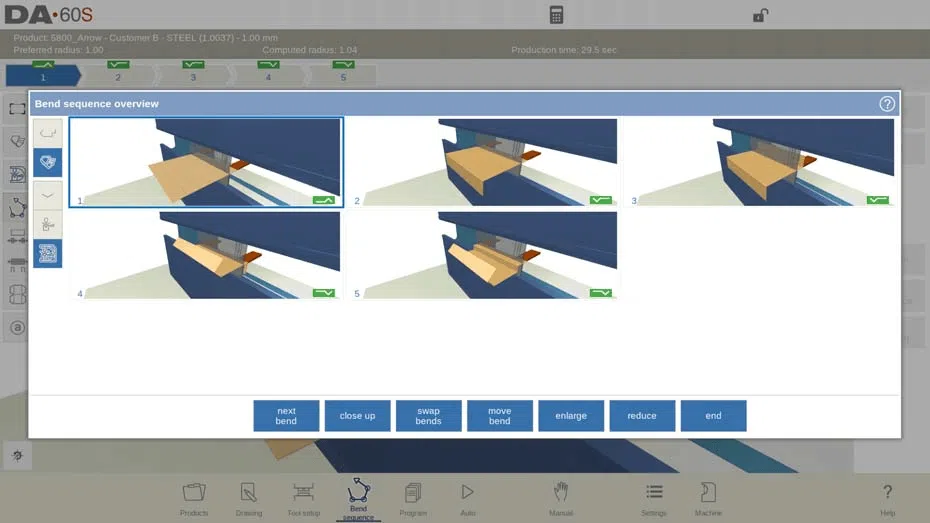

Quando a função Mostrar sequência de dobra é pressionada, uma visão geral gráfica da sequência de dobra é exibida.

Função de Visão Geral Gráfica
Este recurso pode ser acessado a qualquer momento após a primeira desdobragem. A visão geral gráfica exibe dobras determinadas e indeterminadas, marcadas com um ponto de interrogação. Cada imagem pode ser ampliada, reduzida ou girada individualmente por meio de gestos de toque.

Perguntas Frequentes (FAQ)

Conclusão

Otimizar sua sequência de dobra com o DELEM DA-69S envolve aproveitar sua visão geral gráfica e funções de agrupamento de dobras. Essas ferramentas intuitivas auxiliam no gerenciamento eficiente de tarefas complexas de dobra.

A configuração e a utilização corretas dos recursos do DELEM DA-69S podem ajudar a minimizar erros e aumentar a produtividade. Para obter mais assistência ou aprimorar suas operações de dobra, entre em contato com nossa equipe de suporte ou explore nossa documentação detalhada.
