Se você deseja configurar o Modo Manual do DELEM DA-69S com facilidade, veio ao lugar certo. Vou guiá-lo pelos passos simples para colocar seu DELEM DA-69S em Modo Manual e operá-lo com eficiência. Seja você um operador experiente ou iniciante em operações com máquinas CNC, este guia simplificará o processo, garantindo que você possa aproveitar ao máximo a precisão e os recursos da sua máquina. Ao final, você navegará com confiança no modo manual, aprimorando seu fluxo de trabalho e sua produtividade.

Introdução ao Modo Manual DELEM DA-69S

No modo manual, você programa os parâmetros para uma dobra. Este modo é útil para testes, calibração e dobras individuais.

Na parte superior da tela do Modo Manual, você pode monitorar as posições atuais do eixo Y e do eixo X principal, cruciais para as operações. Os outros eixos são listados sistematicamente abaixo em duas colunas para fácil acesso. Os valores destacados para os eixos Y e X indicam marcadores de referência posicionados corretamente, garantindo o alinhamento do programa.

Blocos grandes e selecionáveis exibem valores usados com frequência, que podem ser ajustados diretamente para uma operação perfeita.

Explicação dos parâmetros

A seguir está uma lista dos parâmetros disponíveis no modo Manual.

Parâmetros de curvatura:

• Selecione o método de dobra: Escolha entre Curvatura de Ar, Costura de Fundo, Bainha ou Bainha e Costura de Fundo. Mais detalhes podem ser encontrados no modo Programa.
• Método de Desvio:
  • Dinâmico: Correções automáticas de coroamento em tempo real durante a dobra.
  • Não dinâmico: Coroamento hidráulico padrão sem correções em tempo real.
• Comprimento de curvatura: Insira o comprimento de curvatura da folha.
• Posição do produto: Posição absoluta na direção Z, com o lado esquerdo da máquina como referência zero.
• Ângulo: Ângulo desejado para dobrar.
• Correção de ângulo (Corr.α): Ajuste o ângulo com base na diferença entre os valores programados e medidos (por exemplo, Programa 90°, Medido 92°, use Corr.α -2).
• Abertura da bainha: Define a distância de abertura entre flanges. O padrão é um valor predefinido, a menos que seja ajustado.
• Bainha rápida: O eixo Y se move rapidamente abaixo do topo da matriz até que a abertura de carga da bainha seja alcançada, se habilitado pelo fabricante.
• Correção do eixo Y (Corr.Y): Ajuste a posição do eixo Y para o fundo.
• Eixo Y: Valor necessário para atingir o ângulo de curvatura.
• Mudo: Ponto de transição do eixo Y da velocidade de fechamento rápido para a velocidade de prensagem acima da folha.
• Paralelo: Diferença entre as posições dos cilindros esquerdo (Y1) e direito (Y2). Positivo significa que o direito está mais abaixo, negativo significa que o direito está mais acima.
• Abertura: Folga entre o punção e a matriz após a dobra. Positivo acima do Mute, negativo abaixo. Ajuste para minimizar o tempo de manuseio do produto.

Vigor:

• Vigor: A força programada aplicada durante a prensagem.
• Tempo de permanência: Tempo de retenção do punção no ponto de flexão.
• Descompressão: Distância após a flexão para liberar a pressão do sistema. Pode ser definida para um ponto específico do ciclo, com opções como "Silenciar" ou "Fixar", que envolvem distâncias maiores do que o cálculo padrão.

Velocidade:

• Velocidade de Pressão: Velocidade do eixo Y durante a flexão.
• Velocidade de decomposição: Velocidade programável do feixe durante a distância de descompressão.

Funções:

• Aguarde a opção de retirada
  • Não: O eixo Y continua se movendo após o ponto de fixação; a retração começa sem parar.
  • Sim: O eixo Y para no ponto de fixação; a retração começa e termina antes do eixo Y retomar.

Propriedades do produto:

• Espessura: Programe a espessura da chapa.
• Material: Selecione entre materiais pré-programados para cálculos de profundidade de dobra.
  • 4 materiais são pré-programados.
  • Até 99 materiais podem ser configurados.
  • Os materiais podem ser programados na página Materiais, no modo Configurações.

Ferramentas:

• Soco: Selecione ou modifique o ID do punção na biblioteca de punções.
• Morrer: Selecione ou modifique o ID da matriz na biblioteca de matrizes.
• Adaptador de perfuração: Selecione ou atualize o ID do adaptador de perfuração na biblioteca. O uso depende da configuração "Usar adaptador de perfuração" no modo Máquina.
• Adaptador de matriz: Selecione ou atualize o ID do adaptador de matriz na biblioteca. O uso depende da configuração "Usar adaptador de matriz" no modo Máquina.

Posições do medidor:

• Posição dos dedos: A posição do dedo (contato) corresponde à posição do eixo X e fica ao longo da posição.
• Eixos Auxiliares: Se presentes (por exemplo, eixo X, eixo R, eixo Z), seus parâmetros aparecem aqui. Para os eixos R1 e R2, o valor de R1 é copiado automaticamente para R2, que pode ser ajustado se necessário.
• Distância de retração: Refere-se à distância de retração do eixo durante a flexão, iniciada no ponto de pinçamento.
• Velocidade: A velocidade do eixo durante a dobra é programável como uma porcentagem da velocidade máxima.

Suporte de peças:

• Eixo PST: Controla se o suporte da peça está ativo. Quando desativado, permanece na posição zero durante a dobra.
• Posição R: Define a altura do suporte da peça antes e depois da dobra, com o padrão sendo a parte superior da matriz (0,00 mm). A disponibilidade depende do fabricante da máquina.
• Opções de método:
  • Retorno na UDP: O suporte de peça retorna quando o eixo Y está em UDP.
  • Retornar ao abrir: Retorna quando o eixo Y está abrindo.
  • Inclinação do produto: Adiciona inclinação para evitar colisão durante a abertura do eixo Y.
  • Suporte de ângulo estático: Mantém o suporte da peça em um ângulo fixo.
• Parâmetros de inclinação (apenas para 'Inclinação do produto'):
  • Ângulo de inclinação: Ângulo de movimento adicional para suportes de peças.
  • Velocidade de inclinação: Velocidade como uma porcentagem da velocidade máxima.
  • Folga de inclinação: Distância extra para evitar descompressão insuficiente durante a inclinação.
• Parâmetros de ângulo estático (apenas para 'Suporte de ângulo estático'):
  • Ângulo: Ângulo fixo antes da curva.
  • Velocidade: Velocidade para mover para o ângulo estático, como uma porcentagem da velocidade máxima.
• Velocidade de retorno: Velocidade na qual o suporte da peça retorna após a curvatura, como uma porcentagem da velocidade máxima.
• Ângulo de parada de segurança: Ângulo onde o suporte para durante o retorno; requer reinicialização manual para retornar a zero.
• Ângulo inicial e velocidade:
  • Movimento para um ângulo inicial de pré-curvatura.
  • A velocidade é aplicável aos suportes na frente da máquina.
• Correção: Correção gradual aplicada durante o processo de dobra, totalmente aplicada na posição final de dobra.

Os parâmetros mencionados acima podem ser programados e modificados conforme necessário. Após pressionar o botão Iniciar, os parâmetros programados são ativados.

Configuração da ferramenta

A configuração das ferramentas no Modo Manual no DELEM DA-69S é simples e segue o processo do Modo Automático. Embora os Modos Manual e Automático suportem configurações distintas, você pode transferir a configuração da ferramenta do Modo Automático para o Modo Manual, simplificando a transição. Ao alternar os modos, os usuários são solicitados a decidir se desejam manter a configuração atual, mas são avisados sobre quaisquer diferenças.

No menu de configuração de ferramentas, os usuários podem adicionar, remover ou reposicionar ferramentas como punções, matrizes e adaptadores sem esforço. A segmentação também está disponível, oferecendo flexibilidade adicional.

Guia passo a passo:

• Iniciar configuração da ferramenta: Navegue até o menu de configuração da ferramenta. Certifique-se de estar no Modo Manual no DELEM DA-69S para configurações precisas.
• Adicionar ferramentas: Use a função 'Adicionar' para incorporar ferramentas e adaptadores necessários, como punções e matrizes, para suas tarefas de dobra.
• Reposicionar e remover: Ajuste a posição das ferramentas para uso ideal ou remova quaisquer componentes desnecessários para agilizar as operações.
• Opções de segmentação: Se suportado, aplique segmentação para acomodar especificações exclusivas de ferramentas, aprimorando a personalização.

Essa abordagem detalhada garante que os usuários possam configurar o Modo Manual do DELEM DA-69S sem esforço, resolvendo os desafios de configuração de forma eficiente.

Produto de mudança

Posicione produtos sem esforço com o recurso Deslocamento de Produto no Modo Manual do DELEM DA-69S. Esta função abre uma caixa de diálogo que permite deslocamentos fáceis dentro e entre ferramentas, mesmo entre estações de ferramentas. Os usuários se beneficiam dos pontos de encaixe, garantindo um posicionamento preciso ao lado das ferramentas ou centralmente dentro de uma estação.

Funções:

• Pular para a esquerda

Mova o produto para outra combinação de conjunto de ferramentas na direção esquerda.

• Pular para a direita

Mova o produto para outra combinação de conjunto de ferramentas na direção correta.

• Deslocar para a esquerda

Desloque o produto 1 milímetro para a esquerda dentro do mesmo conjunto de ferramentas.

• Deslocar para a direita

Desloque o produto 1 milímetro para a direita dentro do mesmo conjunto de ferramentas.

Parâmetros e visualizações de programação

Os parâmetros no modo manual podem ser programados um a um. A relação entre os parâmetros é visualizada por meio de um símbolo e uma cor de fundo.

Ao configurar o Modo Manual do DELEM DA-69S, compreender os símbolos dos parâmetros é crucial para uma programação eficiente. Após editar um valor, um símbolo de informação aparece se a alteração for baseada na última entrada.

Um símbolo de estrela indica que um valor de parâmetro difere do valor de controle calculado, útil quando ocorrem desvios intencionais ou limites de parâmetros.

Um símbolo de erro sinaliza valores incorretos na configuração atual do programa, como quando uma dobra de bainha é especificada sem as ferramentas adequadas. Essa atenção aos detalhes no DELEM DA-69S aumenta a precisão operacional.

Visualizar

Para utilizar o Modo Manual do DELEM DA-69S com eficiência, familiarize-se com suas múltiplas visualizações, acessadas pelos botões de comando no lado direito da tela. Além da visualização Principal, explore as visualizações Macro, Posicionamento Manual, Correções e Diagnóstico para um controle abrangente.

Macro

Com a Macro no Modo Manual do DELEM DA-69S, o controle alterna para uma nova visualização com apenas valores de eixos grandes na tela. Essa visualização pode ser usada ao trabalhar um pouco distante do controle, ainda permitindo a leitura dos valores dos eixos.

Dominando o movimento manual dos machados

Procedimento de movimento

No Modo Manual do DELEM DA-69S, mover manualmente um eixo é simples usando o volante no painel de controle. Comece selecionando "Posicionamento manual" na tela principal.

Aqui, você pode mover os eixos destacados girando o volante.

Para eixos auxiliares, certifique-se de que o controle esteja parado (o LED no botão Parar esteja aceso) e selecione o eixo do batente traseiro desejado; depois ajuste usando a roda.

Para o eixo Y, o controle deve ser iniciado (o LED no botão Iniciar está aceso), com a função "ajustar" ativa e o eixo Y posicionado abaixo do ponto de silenciamento. Um comando de pressionamento também deve ser emitido para o CNC para prosseguir.

Modo de ensino, correções e teste de curvatura

Ensinar

Para ensinar o Modo Manual do DELEM DA-69S sem esforço, existe um procedimento simples. Ao mover manualmente um eixo usando o volante, você pode armazenar facilmente a posição encontrada. Toque no nome do eixo na coluna Programado para que o valor real do eixo (lado esquerdo) apareça no campo do eixo programado (lado direito).

Ao retornar à tela padrão no Modo Manual do DELEM DA-69S, o parâmetro do eixo refletirá o valor ensinado recentemente, resolvendo efetivamente quaisquer incertezas anteriores.

Correções

No Modo Manual do DELEM DA-69S, os usuários podem visualizar e ajustar as correções para cada dobra programada. Este modo de visualização destaca os ajustes necessários em uma única linha, permitindo uma verificação rápida paralela às correções do modo Automático.

Os usuários podem acessar e modificar o banco de dados de correções para influenciar os resultados de dobra de forma eficaz. Isso é especialmente benéfico durante testes de dobra, onde os resultados podem ser registrados para referência futura.

Além disso, a função Bend Allowance auxilia na adição de correções necessárias à tabela de tolerância de dobra, calculando discrepâncias entre valores programados e medidos, garantindo precisão em cada configuração.

Modo de teste Bend

No modo manual do DELEM DA-69S, o modo Teste de curvatura permite que os operadores ajustem as curvas com eficiência.

Uma vez ativados, os eixos mantêm a posição de retração após o ciclo de dobra inicial, enquanto o suporte da peça — se ativado — mantém seu ângulo ER, sem alteração gradual. Após a dobra, o eixo Y posiciona-se em UDP e o controle é interrompido, permitindo medições de ângulo para novas dobras corretivas. Assim que o eixo Y ultrapassa a posição definida, o suporte da peça retoma sua função, aumentando a precisão nos ajustes manuais.

Desbloqueie diagnósticos superiores e insights sobre o status de E/S

Diagnóstico

No Modo Manual do DELEM DA-69S, o acesso ao recurso de Diagnóstico permite que os usuários monitorem facilmente o estado dos eixos. Esta tela oferece uma visão clara e em tempo real do status atual de todos os eixos disponíveis. Ela pode permanecer ativa enquanto o sistema de controle estiver em operação, sendo essencial para observar o comportamento do controle ao longo de um ciclo de dobra. Ao utilizar a ferramenta de Diagnóstico de forma eficaz, os usuários podem identificar e resolver rapidamente possíveis problemas, garantindo um desempenho impecável no Modo Manual do DELEM DA-69S.

Status de E/S

Ao tocar em um dos módulos no Diagnóstico, o controle alterna para uma visualização com o estado das entradas e saídas. Nesta janela, o estado atual das entradas e saídas pode ser observado. Esta tela também pode estar ativa enquanto o controle é iniciado. Assim, ela pode ser usada para monitorar o comportamento do controle durante um ciclo de curvatura.

Este recurso é particularmente útil no contexto do Modo Manual do DELEM DA-69S, permitindo que os operadores monitorem de perto e ajustem o processo de dobra com precisão. Ao utilizar o Modo Manual do DELEM DA-69S, os usuários podem garantir desempenho e precisão ideais nas operações de usinagem.

IO ampliado

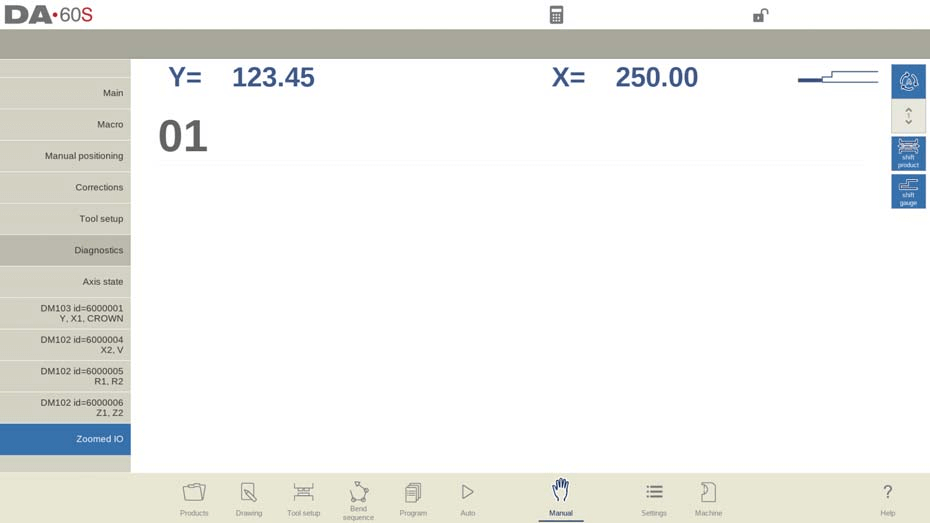

Ao tocar em um ou mais pinos (até 8), uma página extra de E/S Zoomada é criada com uma visão ampliada do pino selecionado. Os pinos selecionados serão exibidos em tamanho grande, permitindo o monitoramento à distância. No contexto do Modo Manual do DELEM DA-69S, esse recurso permite que os operadores gerenciem e observem com eficiência os sinais de entrada e saída específicos, cruciais para operações manuais.

Perguntas Frequentes (FAQ)

Conclusão

A configuração do Modo Manual do DELEM DA-69S envolve uma série de etapas precisas para garantir o desempenho e a segurança ideais da máquina. Seguindo essas etapas, você pode aumentar a eficiência e garantir resultados de alta qualidade em seus projetos de usinagem.

Para mais orientações ou suporte, entre em contato com nossa equipe HARSLE. A configuração e a manutenção adequadas são essenciais para garantir a longevidade e o desempenho da sua prensa dobradeira. Seguindo estas diretrizes e realizando manutenções regulares, você pode minimizar o tempo de inatividade e melhorar a eficiência da produção. Para suporte ou dúvidas mais detalhadas, não hesite em entrar em contato com nossa equipe.
