عند إعداد أدوات نظام التحكم DELEM DA-69S، يُعد فهم عملية إعداد الأدوات أمرًا بالغ الأهمية لتحسين كفاءة الآلة ودقتها. إذا كنت تبحث عن إرشادات حول كيفية إعداد الأدوات على جهاز DELEM DA-69S، فأنت في المكان المناسب.

في هذه المقالة، سأقدم شرحًا واضحًا وموجزًا لعملية تهيئة الأداة، مما يضمن لك الحصول على المعلومات اللازمة لتحسين أداء جهازك. سواء كنتَ مُشغّلًا خبيرًا أو جديدًا على استخدام DELEM DA-69S، سيزودك هذا الدليل بالمعرفة اللازمة لإدارة إعدادات الأداة بكفاءة، وتقليل أوقات الإعداد، وضمان دقة عملياتك.

مقدمة

الإجراء القياسي

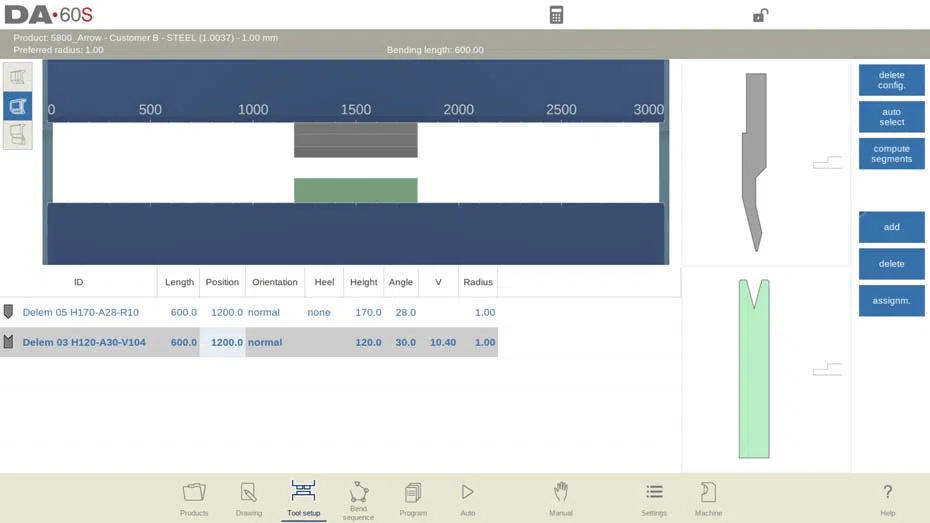

عند تفعيل وظيفة إعداد الأدوات، تعرض الشاشة في النصف العلوي منها منظرًا أماميًا لإعدادات الماكينة. أما في النصف السفلي، فتُعرض بيانات الأدوات. في هذه الشاشة، يُمكن برمجة أماكن الأدوات في الماكينة.

في المنظر الأمامي، يتم عرض عناصر الماكينة التالية، من الأعلى إلى الأسفل:

• شعاع الضغط

• محول للثقب (إذا تم برمجة محول الثقب)

• لكمة

• يموت

• محول للقالب (إذا تم برمجة محول للقالب)

• طاولة

تم تحديد أجزاء الآلة مسبقًا في وضع الآلة. عادةً، لا تتغير هذه الأجزاء. تعتمد إمكانية برمجة المحول على معلمات المحول في وضع الآلة نفسه.

اختيار الأدوات

تتضمن العملية اختيار برنامج الآلة المناسب، وتمكين النظام من تحديد أفضل الأدوات للمهمة. يجب تحديد المعايير الرئيسية، مثل نوع الأداة وحجمها والمادة، لضمان دقة اختيارها. يضمن اتباع هذه الخطوات أداء DELEM DA-69S الأمثل في وضع تهيئة الأدوات.

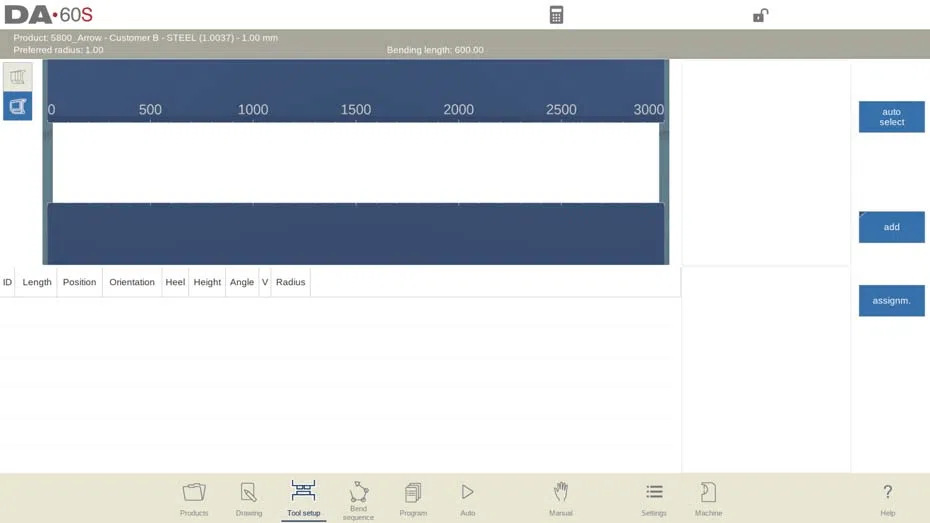

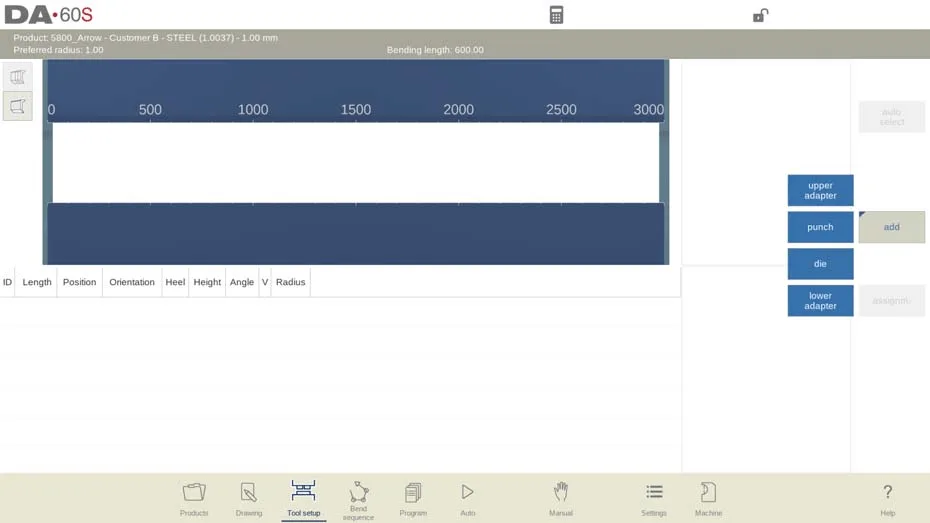

عند بدء تكوين أداة جديدة، يكون فتح الماكينة فارغًا.

حدد إضافة لإضافة أداة إلى التكوين؛ لكمة، القالب أو المحول (إذا كان ممكنًا).

عندما يتم اختيار أداة (على سبيل المثال، لكمة)، يتم وضعها في الجهاز بأقصى طول متاح.

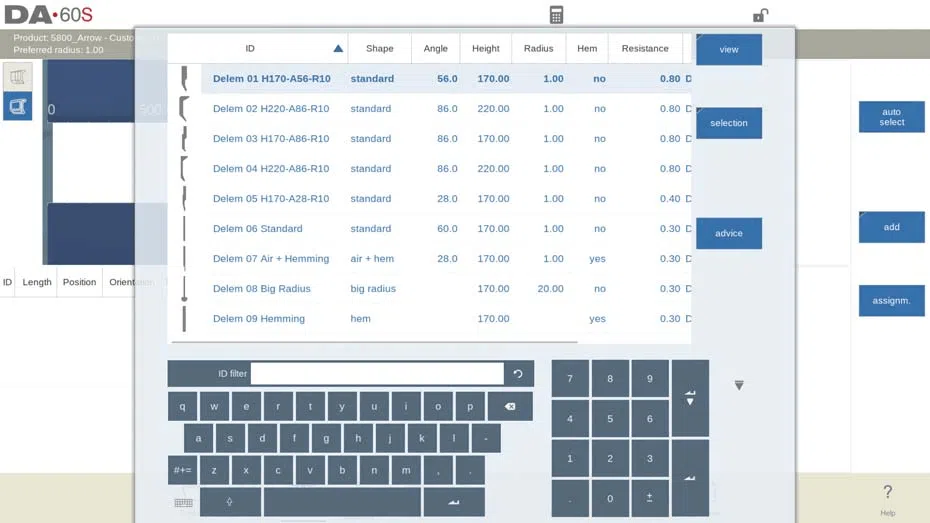

بعد وضع الأداة، يمكن تغيير معرف الأداة عن طريق تحديد معرف اللكمة في الشاشة والنقر على عرض القائمة.

عند كتابة جزء من معرف الأداة، يقدم عنصر التحكم DELEM DA-69S قائمة بالأدوات المطابقة كوظيفة تصفية.

بالنقر على "نصائح" من هذه الشاشة، سيتم اختيار وعرض مجموعة محدودة من الأدوات المتاحة. معايير الاختيار هي:

• يجب أن يكون نصف قطر المنتج ضمن ±50% من نصف القطر المفضل.
• لا يجب أن تتجاوز قوة الانحناء مقاومة الأداة.
• يجب أن تكون زاوية الأداة مساوية أو أصغر من زاوية المنتج المطلوبة.
• يجب أن تتطابق طريقة الانحناء، مثل اختيار أدوات الحاشية لثني الحاشية.

يمكن عرض القائمة الكاملة بالضغط على "إظهار الكل".

الاختيار التلقائي

ضمن إعدادات أداة DELEM DA-69S، يُمكن للمستخدمين الوصول إلى مجموعة متنوعة من أنواع الأدوات، كل منها قابل للاختيار بناءً على متطلبات المهمة. تُقيّم عملية التكوين التلقائي هذه الخيارات تلقائيًا، مع مراعاة عوامل مثل التوافق والكفاءة. يُساعد فهم هذه المعايير على تعظيم الاستفادة من إمكانيات أداة DELEM DA-69S.

تكوين أدوات Multi-V وVario-V

عند استخدام أدوات Multi-V مع تكوين أداة DELEM DA-69S، يمكن للمشغلين الاستفادة من الإعدادات المتخصصة المصممة لتعزيز التوافق.

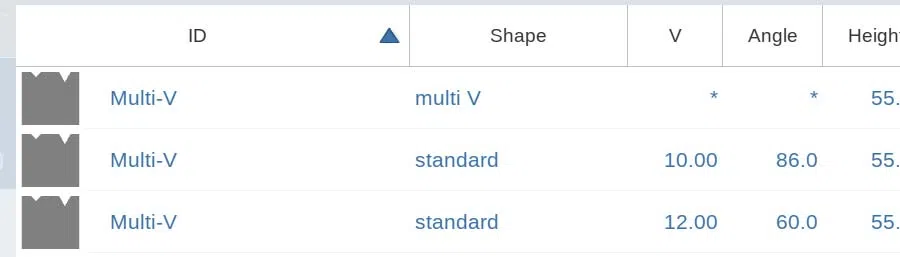

بالنسبة لقوالب Multi-V ذات الفتحات V أو U المتعددة، يمكنك إما اختيار فتحة محددة أو اختيار قالب Multi-V (V = *). في حال اختيار فتحة محددة، فسيتم استخدامها لحساب تسلسل الانحناء. باستخدام خيار قالب Multi-V، يختار عنصر التحكم الفتحة التي ينتج عنها نصف قطر المنتج الأقرب إلى نصف القطر المطلوب.

إذا تم اختيار فتحة مختلفة أثناء الحساب، فإن عنصر التحكم يستخدمها للانحناءات المتبقية التي لم تظهر بعد في التسلسل.

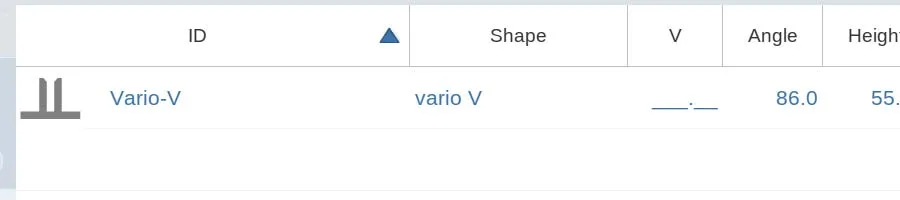

بالنسبة لقالب Vario-V بفتحة متغيرة على شكل V أو U، يكون الاختيار مشابهًا للقوالب الأخرى، ولكن قيمة V غير مبرمجة في البداية. يختار جهاز التحكم قيمة V الأنسب أو يستخدم قيمة V مبرمجة، إن وُجدت.

إذا كان النظام يستخدم مواضع منفصلة، فهذه فقط هي الممكنة؛ وإلا، فسيتم استخدام أقرب قيمة متاحة. في وضع تسلسل الانحناء، يمكن تعديل الفتحة V (متعددة V) أو قيمة V (فاريو V) باستخدام "تعديل، إزاحة القالب". تتوفر وظيفة مماثلة في وضع البرمجة من خلال وظيفة تحديد موضع القالب.

التمركز أو إعادة التموضع

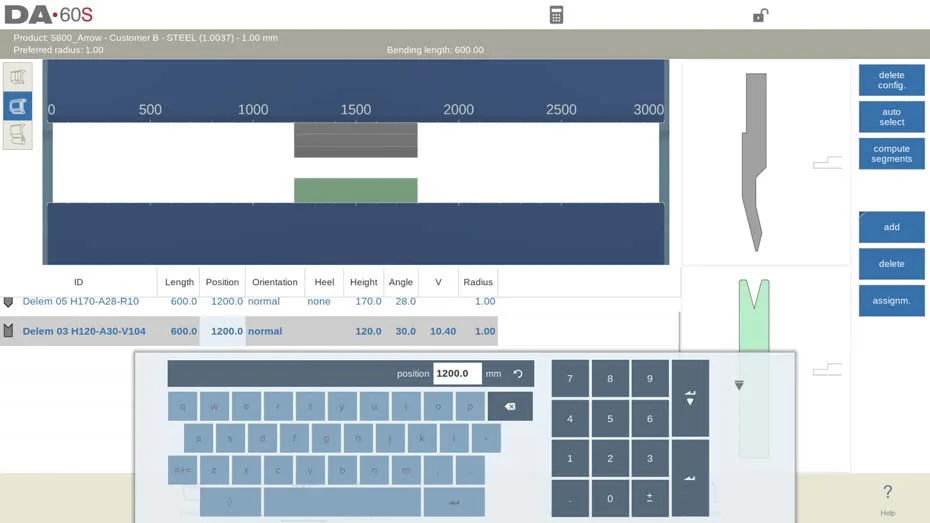

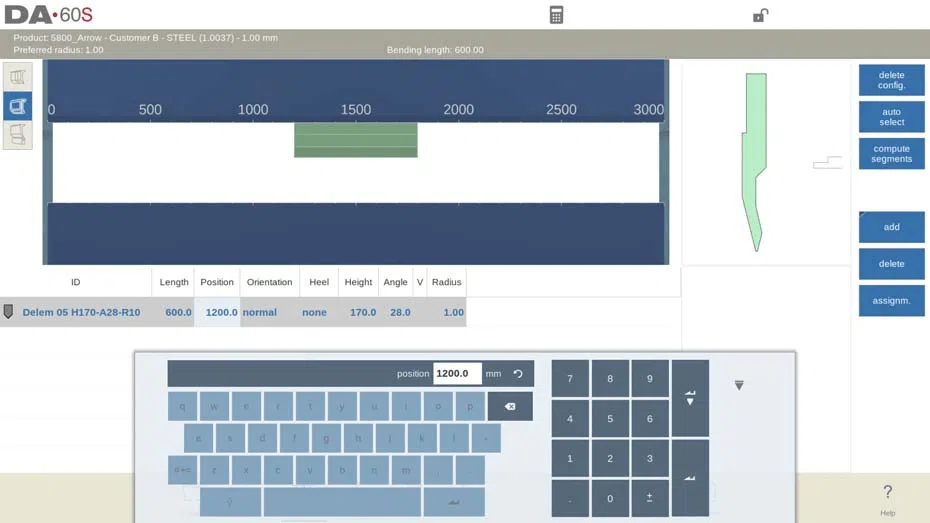

لضبط إعدادات الأدوات بدقة على جهاز DELEM DA-69S، غيّر طول الأداة أو موضعها بتحديد الحقل، وإدخال قيمة جديدة، ثم الضغط على زر الإدخال (ENTER). يمكن اختيار الأدوات بالنقر، وإعادة ضبط موضعها بالسحب، مع إمكانية خفض إصبعك للتحكم الدقيق.

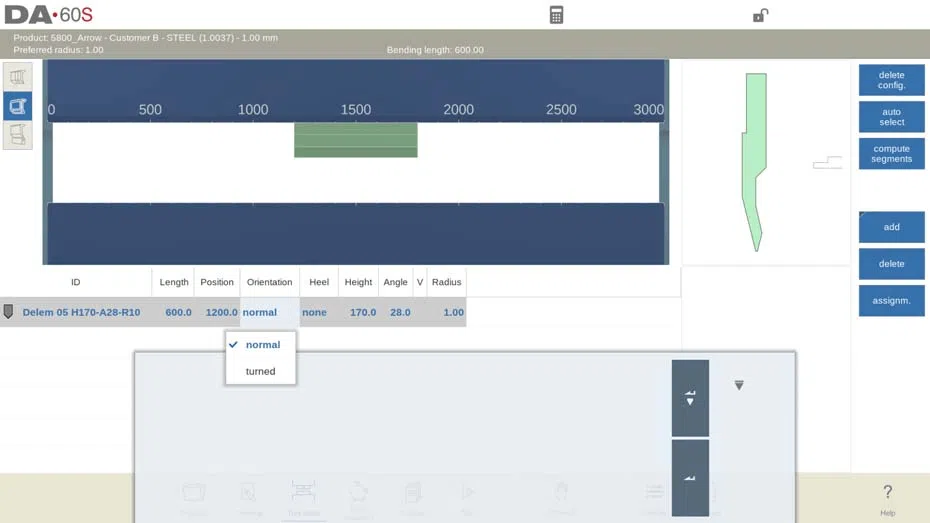

تساعد وظيفة الالتقاط على محاذاة الأدوات، ويشار إليها بخط أحمر، مما يضمن محاذاة الأدوات بشكل صحيح. يمكنك تعديل إعدادات الأدوات بإضافة أو حذف مكونات، أو تعديل الأطوال، أو تغيير الاتجاهات لتناسب احتياجات التشغيل.

• ضبط الطول والموضع:حدد، وأدخل القيمة الجديدة، ثم أكد التغييرات.
• أدوات إعادة التموضع:اضغط لتحديد، ثم اسحب إلى الموقع المطلوب مع التحكم الدقيق.
• دعم الالتقاط:محاذاة الأدوات مع الإشارات المرئية.
• مرونة الإعداد:إضافة أو إزالة أو تعديل الأدوات بسهولة.

تقسيم الأدوات الفردية

في نظام DELEM DA-69S، يُصبح تكوين الأدوات سلسًا بفضل إمكانيات التجزئة المتقدمة. عند استخدام أدوات مجزأة، مُكوّنة من أحجام مُحددة، يدعم النظام ويُسهّل التجزئة الأمثل للأدوات.

يتضمن نظام التحكم ثلاثة عروض مميزة في شاشة إعداد الأدوات، تُساعد على إدارة هذه العملية بفعالية. هذه العروض، التي يُمكن الوصول إليها عبر أزرار الاختيار على الجانب الأيسر من واجهة الجهاز الأمامية، هي:

لبدء تهيئة تجزئة الأدوات، انتقل إلى شاشة إعداد الأدوات. تعتمد إمكانية تجزئة الأدوات على برمجتها. يمكن تحقيق هذه البرمجة في وضع الآلة ضمن مكتبات "القوالب والثقوب".

في وضع تسلسل الانحناء، بعد ضبط الأدوات المطلوبة، يستطيع النظام حساب تسلسل الانحناء الأكثر كفاءة. ومن خلال التجزئة، يُحدد النظام تلقائيًا طول الأداة الصحيح من خلال تقييم "أقصى مسافة بين الأدوات" واختياريًا "تفاوت طول الأداة" لإيجاد أفضل حل للتجزئة.

دليل خطوة بخطوة لتجزئة الأدوات:

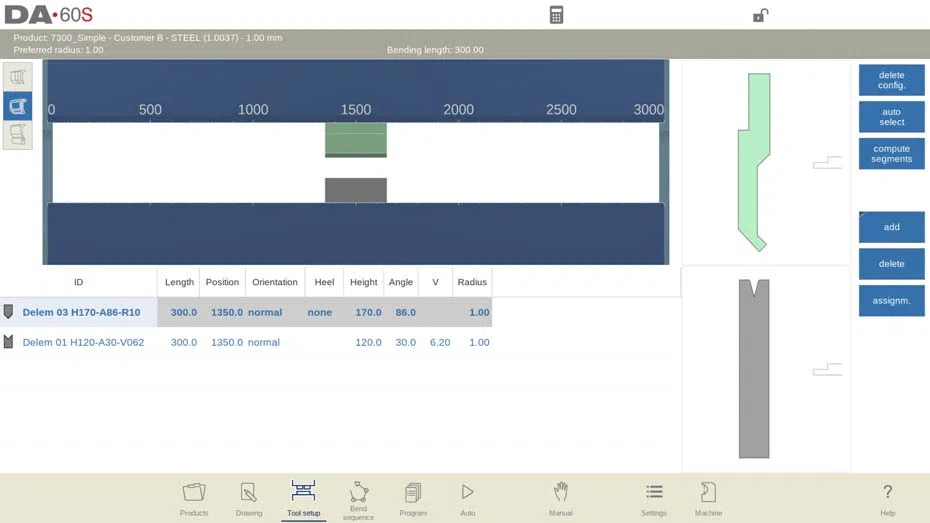

• تجزئة عرض الأداةاضغط على وظيفة تجزئة الأداة ضمن عرض الأدوات. يحسب النظام التجزئة الأمثل بناءً على أطوال المقاطع المبرمجة وتوافرها. تُعرض النتائج، وتتحول مؤشرات عملية التحسين إلى اللون الأخضر للمطابقة التامة، أو الأصفر للطول غير الدقيق ولكنه صحيح.

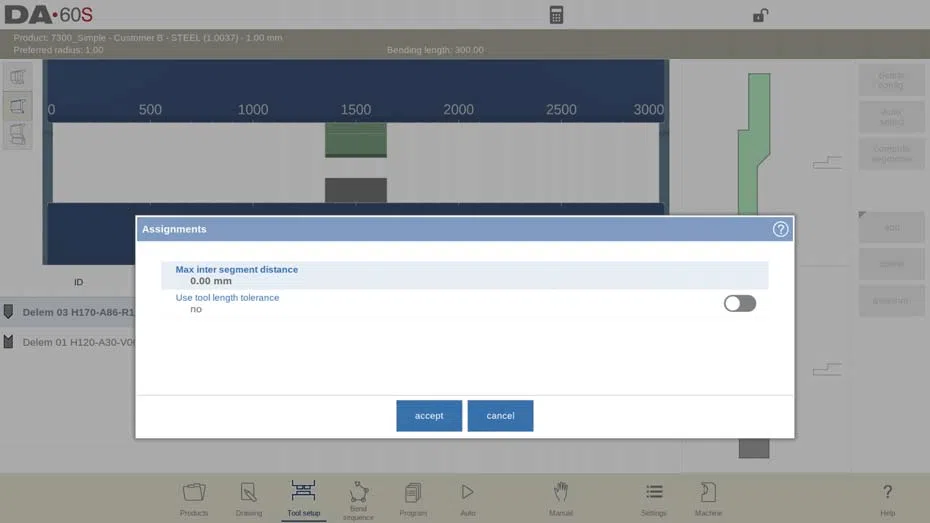

• التعامل مع المهام:يمكنك الوصول إلى المهام عبر زر المهام، وتعيين معلمات مثل "أقصى مسافة بين القطاعات" وتمكين "تسامح طول الأداة" للانحراف المسموح به.

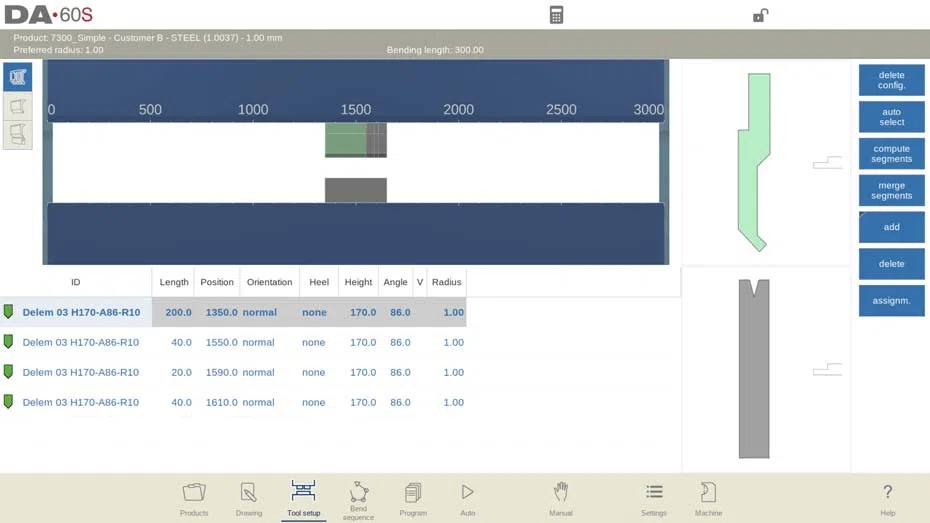

• التبديل إلى عرض التجزئة:تعديل المقاطع ضمن عرض التجزئة، حيث تُعرض المقاطع بصريًا وتُفصّل في قائمة. يتيح هذا العرض إمكانية نقل المقاطع وتغييرها.

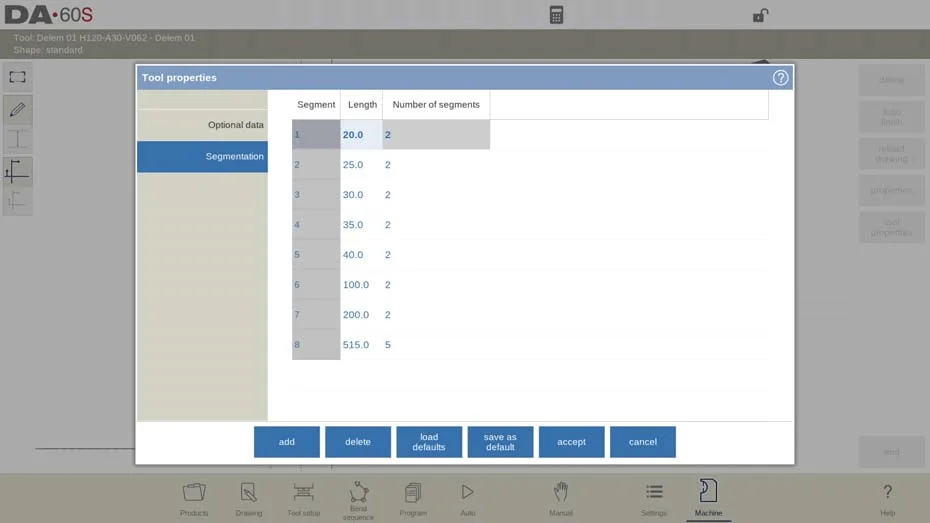

• تجزئة مكتبة الأدواتللاستفادة من وظيفة التجزئة بناءً على القطع المتاحة، يُرجى ملء المكتبة في وضع الآلة ضمن خصائص "القوالب" أو "الثقوب". برمج طول كل قطعة من الأدوات والكميات المتاحة في علامة تبويب "التجزئة".

يضمن هذا الدليل الشامل تكوين الأداة بدقة على DELEM DA-69S، مما يعمل على تحسين عمليات الانحناء لديك من خلال الاستفادة من تقسيم الأداة بسلاسة.

اختيار المحطة وإعادة تحديد موقعها

في عملية تهيئة الأدوات على جهاز DELEM DA-69S، يلعب عرض المحطة دورًا محوريًا. يتيح هذا العرض اختيار محطات الأدوات وإعادة ضبطها بكفاءة، حيث تُبرز بوضوح لسهولة التعرف عليها. في هذا العرض، يمكنك إما برمجة وضع بديل أو سحب محطة الأدوات إلى موقع جديد مرغوب فيه داخل الجهاز. تتيح هذه المرونة للمستخدمين تحسين إعداداتهم دون تغيير مواصفات الأداة.

دليل خطوة بخطوة لتكوين الأداة:

1. فهم محطات الأدواتمحطة الأدوات هي تكوين تتداخل فيه اللكمات والقوالب. يدل هذا المحاذاة على وجود محطة نشطة. حتى لو تحركت اللكمات مع الحفاظ على تداخلها مع القوالب، يبقى الوضع ساريًا. يتيح هذا التنوع تكوينات مثل وجود لقمتين مقابل قالب واحد، وهو أمر مفيد بشكل خاص للتعامل مع الانحناءات المقيدة.
2. أدوات إعادة التموضعفي عرض المحطة، غيّر مواقع محطات الأدوات إما بإدخال موضع جديد أو سحبها إلى مكان جديد. هذه العملية لا تؤثر على المواقع النسبية للمحطات، مما يضمن دقة العمليات.
3. تعديل المحطات:أدر محطات أدواتك بسهولة باستخدام زر "إضافة" لتكرار المحطات الحالية أو زر "حذف" لإزالتها. يتيح لك هذا إجراء تعديلات سريعة على إعدادات إعدادات أداتك.

من خلال فهم ميزات عرض المحطة والاستفادة منها، يمكنك معالجة تحديات التكوين بشكل فعال، وتحسين إعدادات أدواتك، وضمان عمليات الانحناء الدقيقة.

الأسئلة الشائعة

خاتمة

باختصار، يتطلب إتقان ضبط إعدادات الأدوات على جهاز DELEM DA-69S فهم إعدادات الجهاز، واختيار محطات الأدوات وإعادة ضبطها بدقة، وإجراء التعديلات اللازمة لتحسين الأداء. باتباع الخطوات الموضحة، تضمن دقة عمليات الثني وتحافظ على سلامة إعدادات جهازك.
