النضال من أجل إتقان مكبس الثني E21 NC نظامك؟ تعرّف على كيفية تشغيل جهازك وتحسينه بسهولة من خلال دليل المستخدم الشامل هذا.

سيرشدك هذا الدليل إلى الخطوات الأساسية لإعداد وتشغيل وصيانة نظام ثني الماكينة E21 NC. بدءًا من الإعداد ووصولًا إلى نصائح الاستخدام العملية، ستكتسب المعرفة اللازمة لتحقيق أقصى قدر من كفاءة الماكينة. هل أنت مستعد للتعمق في تفاصيل تشغيل نظام ثني الماكينة E21 NC؟ لنستعرض خطوات الإعداد التفصيلية لاحقًا.

مقدمة دليل مستخدم نظام E21

في صناعة المعادن الحديثة، تُعد مكبسات الثني قطعة أساسية لثني الصفائح المعدنية. تقدم هذه المقالة شرحًا تفصيليًا لتشغيل مكبسات الثني الرقمية، خصيصًا للآلات المجهزة بنظام E21. سواء كنت جديدًا على مكبسات الثني أو بحاجة إلى تجديد معلوماتك، سيساعدك هذا الدليل على فهم كيفية إعداد ماكينتك وتشغيلها ومعايرتها لتحقيق الأداء الأمثل.

الجزء الأول املأ توصيلات الزيت والكابلات

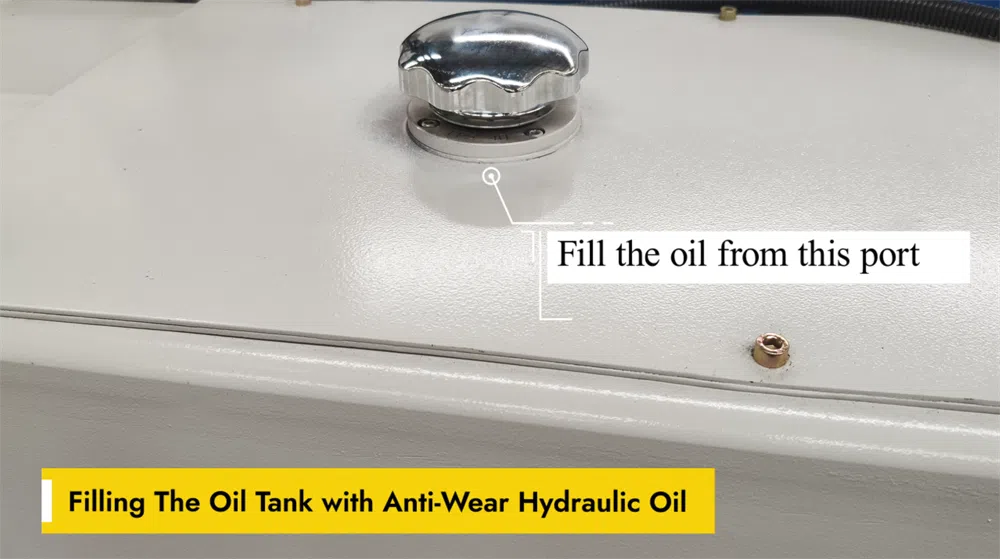

ملء خزان الزيت بشكل صحيح

لضمان التشغيل السلس لـ مكبس الكبح E21 NC، من الضروري ملء خزان الزيت بـ زيت هيدروليكي مضاد للتآكليُحسّن هذا النوع من الزيت أداء الآلة بتقليل الاحتكاك ومنع تآكل المكونات الهيدروليكية. عند ملء الخزان، استخدم الكمية المحددة. منفذ تعبئة الزيتتأكد من أن مستوى الزيت ضمن النطاق الموصى به. تجنب الإفراط في التعبئة أو استخدام زيت رديء الجودة، فقد يؤدي ذلك إلى عدم كفاءة النظام أو تلفه. تحقق بانتظام من مستوى الزيت واستبدله حسب الحاجة للحفاظ عليه وظيفة مكابح الضغط المثالية.

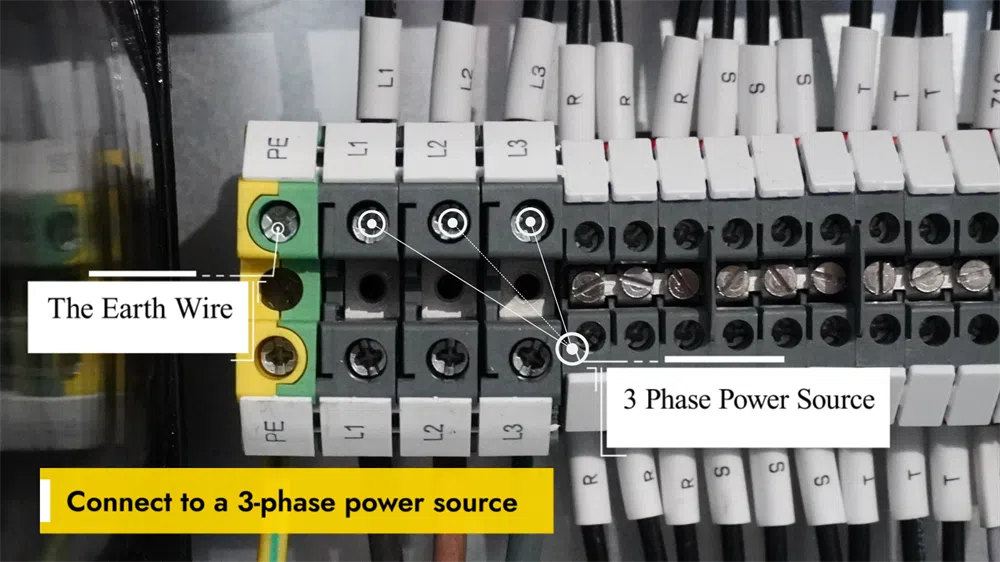

توصيل مكابس الضغط NC بالطاقة

قبل التشغيل مكابس الضغط NC، تأكد من توصيله بشكل صحيح بـ مصدر طاقة ثلاثي الطورهذا ضروري لضمان أداء مستقر ومنع الأعطال الكهربائية. تأكد من مطابقة جهد مصدر الطاقة لمواصفات الجهاز. استعن بفني كهربائي مؤهل لإجراء التوصيلات، مع التأكد من سلامة جميع الأسلاك واتباع لوائح السلامة. بعد التوصيل، تأكد من سلامة التأريض لتجنب المخاطر الكهربائية. شغّل مفتاح الطاقة الرئيسي وافحص لوحة التحكم بحثًا عن أي رسائل خطأ. إذا كان كل شيء على ما يرام، يكون النظام جاهزًا للتشغيل. اتبع دائمًا إرشادات الشركة المصنعة للاستخدام الآمن والفعال.

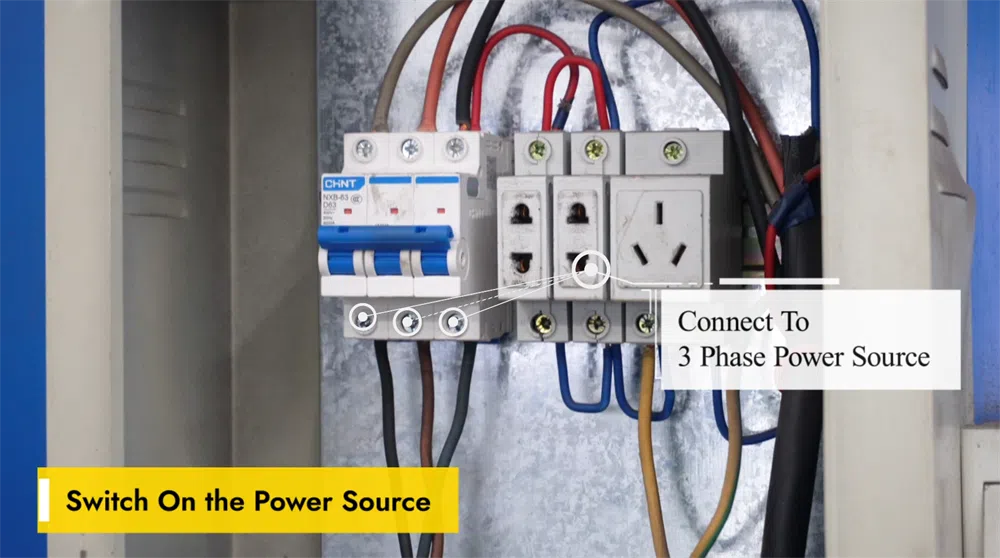

قم بتشغيل مصدر الطاقة

قبل التشغيل مكبس الكبح E21 NCتأكد من توصيل الجهاز بمصدر طاقة ثابت. تأكد من أن الجهد الكهربائي مناسب لمتطلبات الجهاز لتجنب أي مشاكل كهربائية. حدد موقع مفتاح الطاقة الرئيسي، الموجود عادةً على جانب الجهاز أو خلفه، ثم أدر الجهاز إلى وضع التشغيل. انتظر بضع ثوانٍ حتى يبدأ النظام في العمل. ستعرض لوحة التحكم معلومات بدء التشغيل، مما يشير إلى جاهزية النظام للتشغيل. في حال ظهور أي رموز خطأ، يُرجى مراجعة دليل المستخدم لاستكشاف الأخطاء وإصلاحها. اتبع دائمًا إجراءات السلامة قبل الشروع في عمليات الثني.

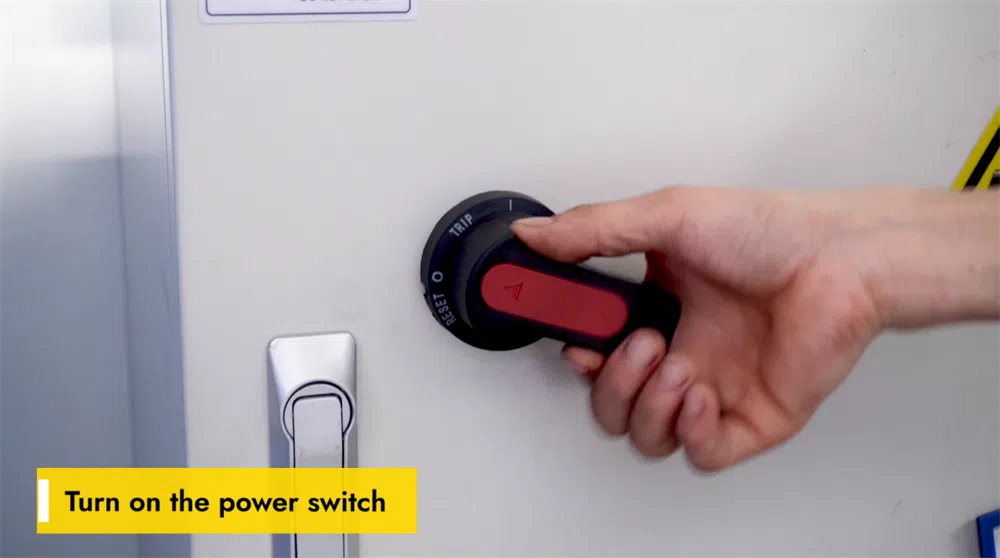

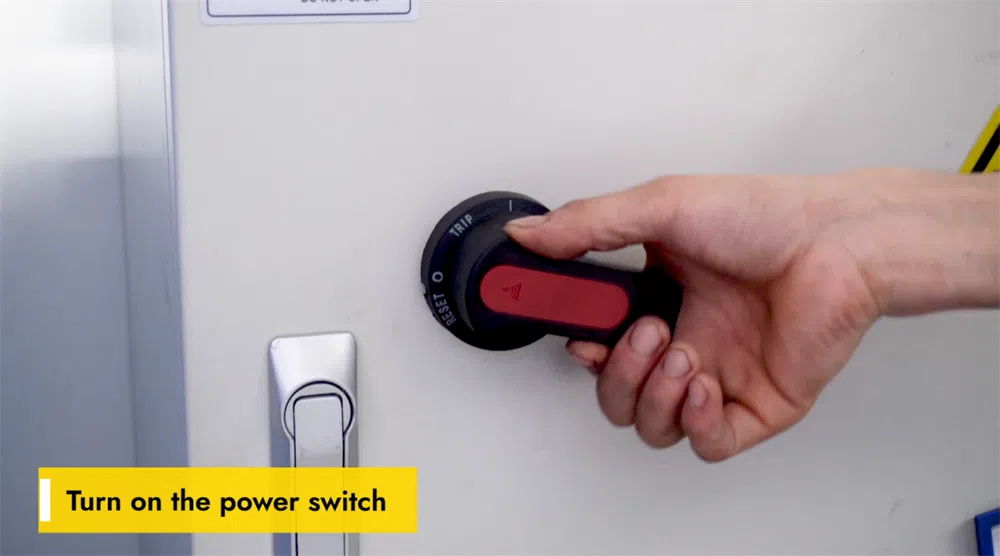

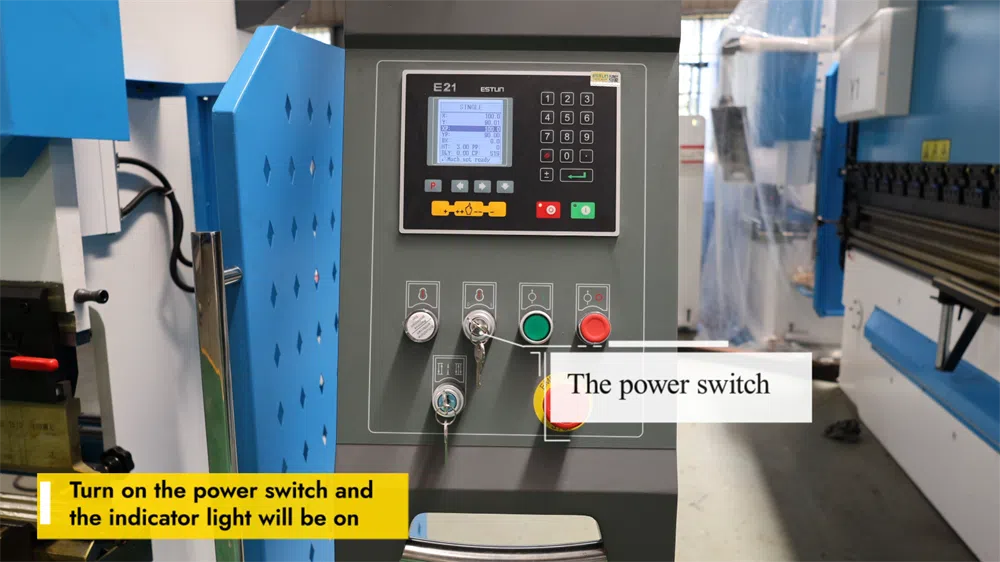

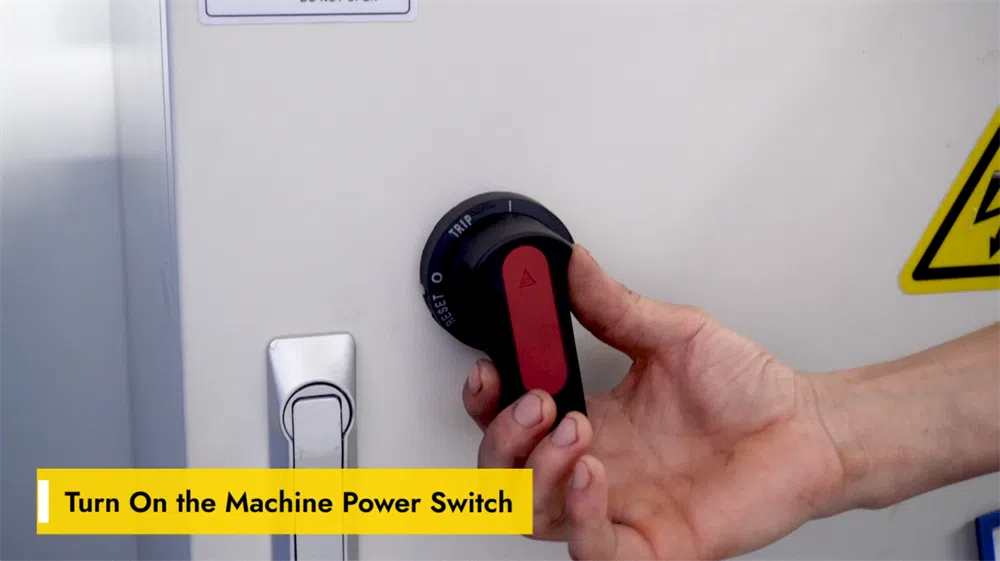

قم بتشغيل مفتاح الطاقة الخاص بالجهاز

قبل التشغيل مكبس الكبح E21 NCتأكد من أن مصدر الطاقة مستقر ويلبي الجهد المطلوب. حدد موقع مفتاح الطاقة الرئيسي على لوحة تحكم الجهاز أو الخزانة الكهربائية. أدر المفتاح إلى وضع "تشغيل"، وانتظر حتى يبدأ النظام. تأكد من إضاءة شاشة وحدة التحكم وعرض واجهة بدء التشغيل. انتبه لأي أصوات غير عادية صادرة من الجهاز، فقد تشير إلى وجود عطل كهربائي. إذا لم يبدأ النظام بشكل صحيح، فافحص مصدر الطاقة وزر إيقاف التشغيل في حالات الطوارئ. اتبع دائمًا إجراءات السلامة وارتدِ معدات الوقاية المناسبة قبل تشغيل الجهاز.

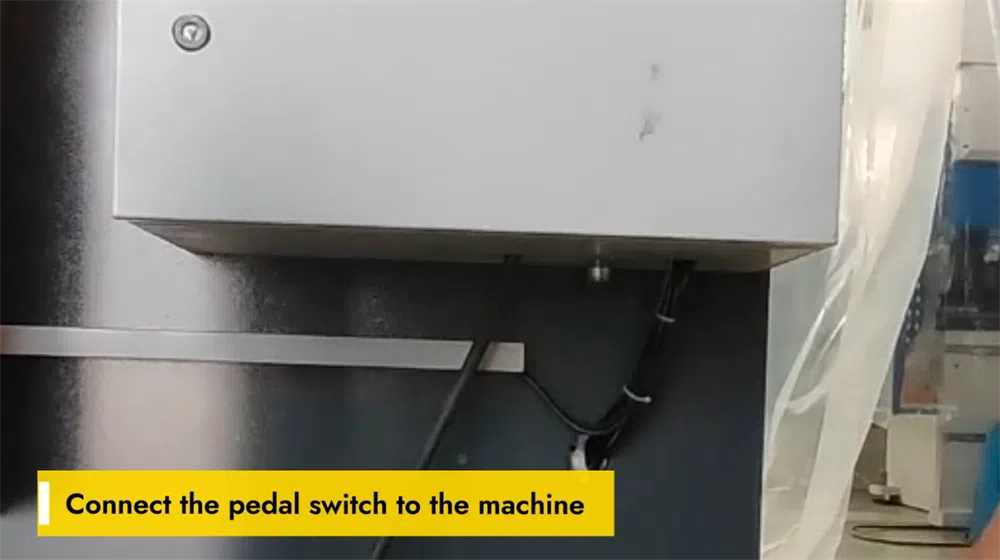

توصيل مفتاح الدواسة

لضمان التشغيل السليم لـ مكبس الكبح E21 NCيجب توصيل مفتاح الدواسة بالجهاز بإحكام. ابدأ بتحديد منفذ توصيل الدواسة المخصص على لوحة تحكم الجهاز أو قاعدته. قم بمحاذاة موصل مفتاح الدواسة مع المنفذ، وأدخله بإحكام حتى يُسمع صوت طقطقة. تأكد من إحكام التوصيل لمنع أي انقطاع عرضي أثناء التشغيل. بعد التوصيل، اختبر الدواسة بالضغط عليها برفق للتأكد من استجابتها. إذا لم تستجب الآلة، فتحقق من وجود توصيلات مفكوكة أو مشاكل في الطاقة. يُعزز التوصيل الصحيح للدواسة السلامة والتحكم أثناء عمليات الثني.

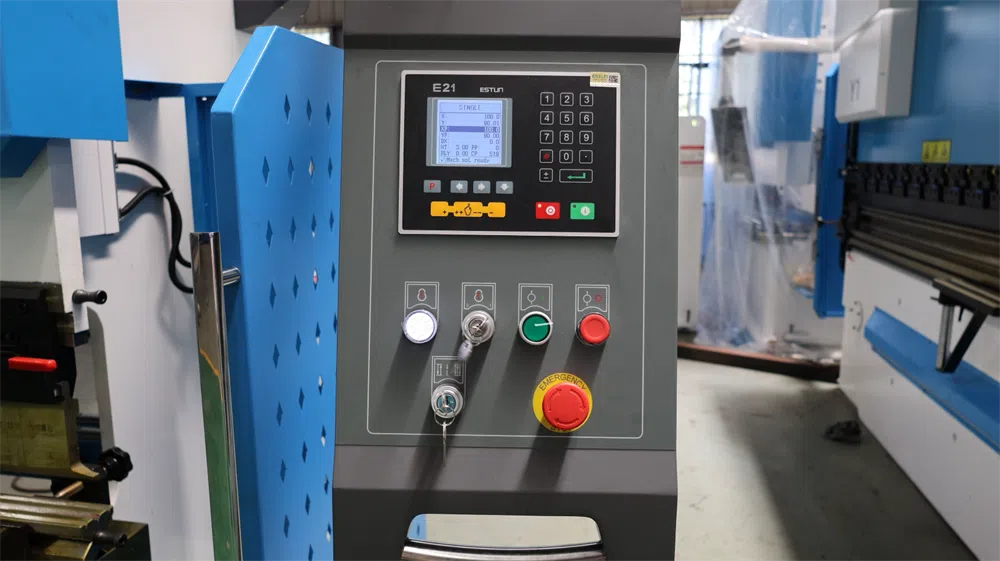

تشغيل مكبس الفرامل E21

لبدء تشغيل مكبس الكبح E21 NCأولاً، حدد موقع مفتاح الطاقة الرئيسي على لوحة تحكم الجهاز. تأكد من توصيل الجهاز بمصدر طاقة ثابت. بعد ذلك، أدر المفتاح إلى "على" يجب أن ترى أضواء مؤشر أو شاشة عرض تعمل، مما يؤكد تشغيل الجهاز. اترك النظام لبضع ثوانٍ للتهيئة قبل متابعة أي عمليات. إذا لم يعمل الجهاز، فتحقق من مصدر الطاقة، وزر إيقاف الطوارئ، وقواطع الدائرة الكهربائية للتأكد من أن كل شيء يعمل بشكل صحيح. اتبع دائمًا إرشادات السلامة عند التعامل مع المكونات الكهربائية.

تشغيل مكبس الفرامل E21

لبدء تشغيل مكبس الكبح E21 NC، حدد أولاً مفتاح الطاقة على لوحة تحكم الجهاز. أدر المفتاح إلى "على" الموقع، و ضوء المؤشر سيضيء مؤشر الطاقة، مؤكدًا وصول الطاقة إلى النظام. تضمن هذه الخطوة تشغيل جميع المكونات الكهربائية بشكل صحيح وجاهزيتها للتشغيل. إذا لم يضيء المؤشر، فتحقق من مصدر الطاقة والتوصيلات للتأكد من عمل كل شيء بشكل صحيح. بمجرد تشغيله، تكون مكبس الثني جاهزًا لمزيد من الإعدادات، بما في ذلك اختيار معلمات الثني وضبط الأدوات لعمليات ثني المعادن بدقة. اتبع دائمًا إجراءات السلامة قبل المتابعة.

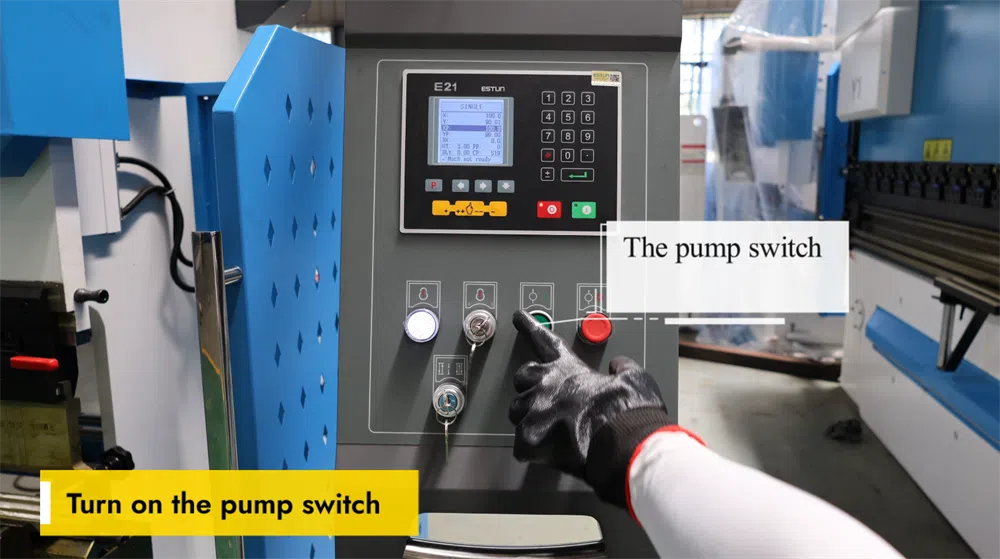

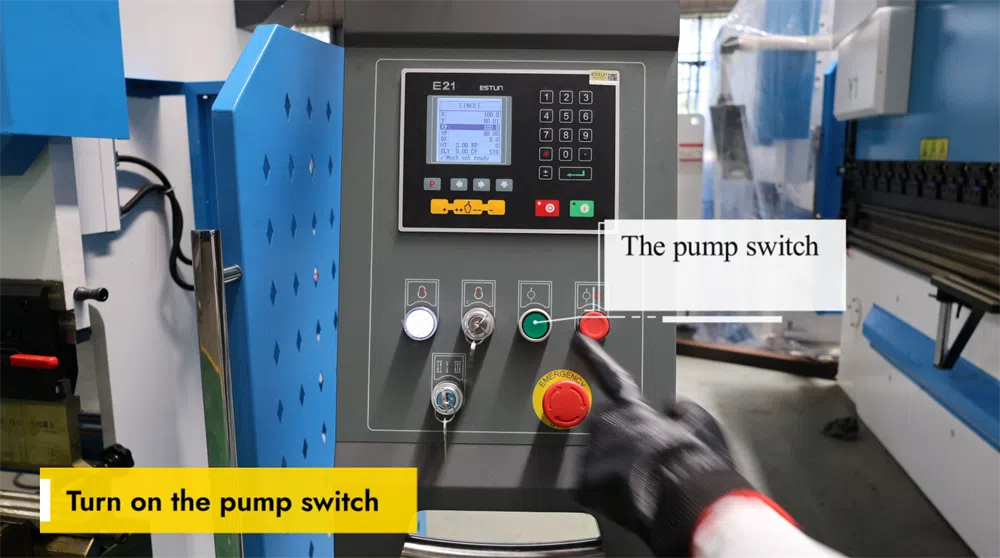

قم بتشغيل مفتاح المضخة بشكل صحيح

قبل التشغيل مكبس الكبح E21 NCتأكد من توصيل الجهاز بمصدر الطاقة بشكل صحيح. حدد موقع مفتاح المضخة على لوحة التحكم، شغّلها لتنشيط النظام الهيدروليكي. ستسمع صوت همهمة مستمر، مما يدل على أن المضخة تعمل بسلاسة. تحقق من مستوى الزيت الهيدروليكي وتأكد من عدم وجود تسريبات أو ضوضاء غير طبيعية. في حال عدم بدء تشغيل النظام بشكل صحيح، افحص توصيلات الطاقة وزر إيقاف الطوارئ. تضمن المضخة المُفعّلة بشكل صحيح ضغط مستقر وعمليات انحناء سلسةلتجنب الأخطاء في عملية الثني، اتبع دائمًا إرشادات السلامة عند التعامل مع الماكينة.

تحرير E-Stop على الدواسة

لاستئناف التشغيل الطبيعي لـ مكبس الكبح E21 NC، يجب عليك أولاً تحرير التوقف الطارئ (E-stop) على دواسة الوقود. يُعدّ نظام التوقف الطارئ (E-stop) ميزة أمان أساسية تُوقف عمل الآلة فورًا لمنع الحوادث. لتحريره، اضغط بقوة على زر التوقف الطارئ أو أدره عكس اتجاه عقارب الساعة (حسب الطراز) حتى يعود إلى موضعه الأصلي. بعد تحريره، تحقق من لوحة التحكم للتأكد من إعادة ضبط النظام. تأكد دائمًا من ثبات الدواسة قبل تشغيل الآلة. التعامل السليم مع أوقف يعزز السلامة ويضمن عمليات الانحناء السلسة.

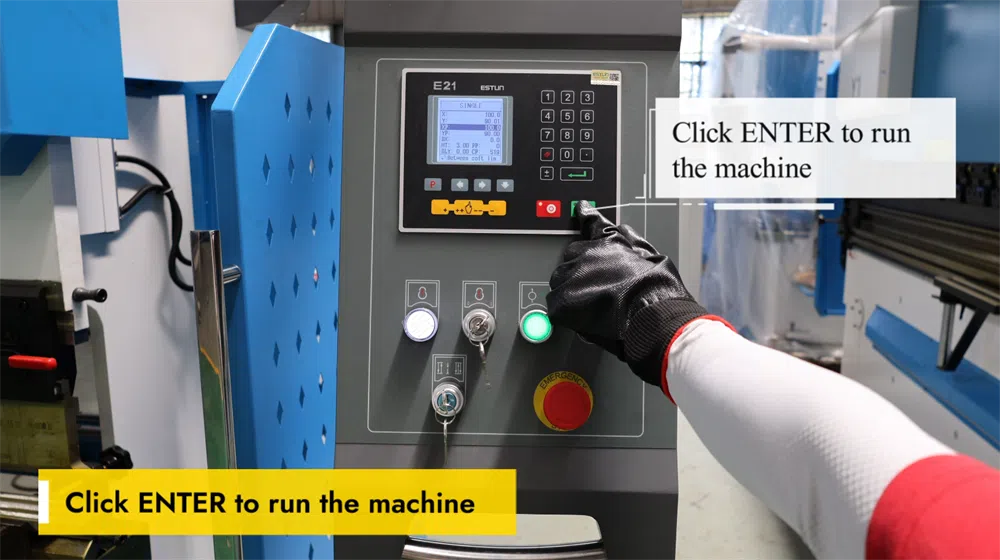

اضغط على ENTER لبدء تشغيل الجهاز

الضغط على يدخل المفتاح هو الخطوة الأخيرة لبدء مكبس الكبح E21 NC وابدأ عملية الثني. بمجرد ضبط جميع المعلمات، مثل زاوية الانحناء، وسمك المادة، وموضع المقياس الخلفيإذا تم ضبطها بشكل صحيح، فما عليك سوى الضغط على يدخل لتأكيد البرنامج وتنفيذه. سيقوم النظام بعد ذلك بتوجيه الكبش لإجراء ثني دقيق وفقًا للقيم المحددة مسبقًا. تأكد دائمًا من تم وضع قطعة العمل بشكل صحيح وأن جميع احتياطات السلامة مُتخذة قبل تشغيل الآلة. هذا الإجراء البسيط والحاسم يضمن كفاءةً عاليةً ثني المعادن بدقة، تحسين كل من الإنتاجية والجودة في تصنيع الصفائح المعدنية.

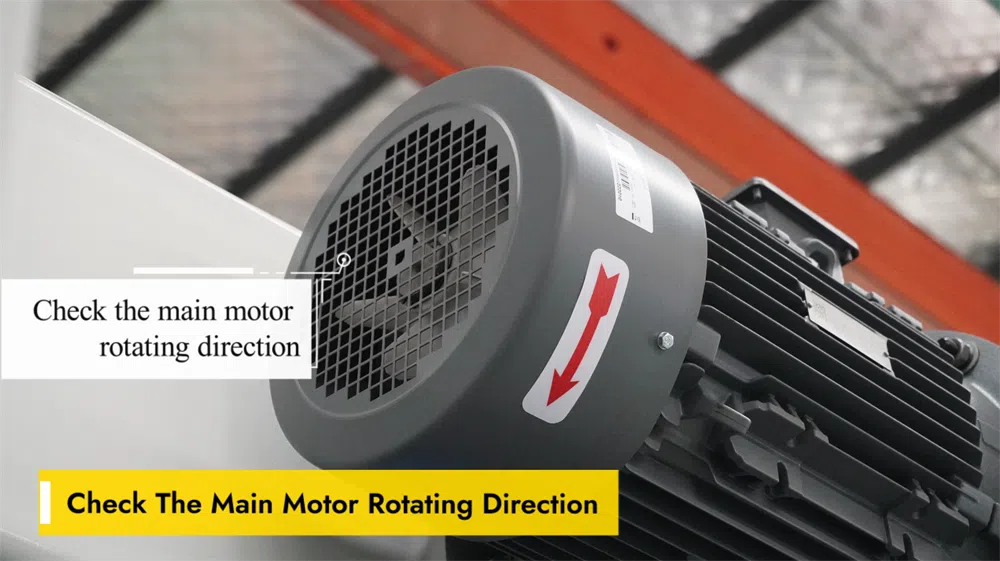

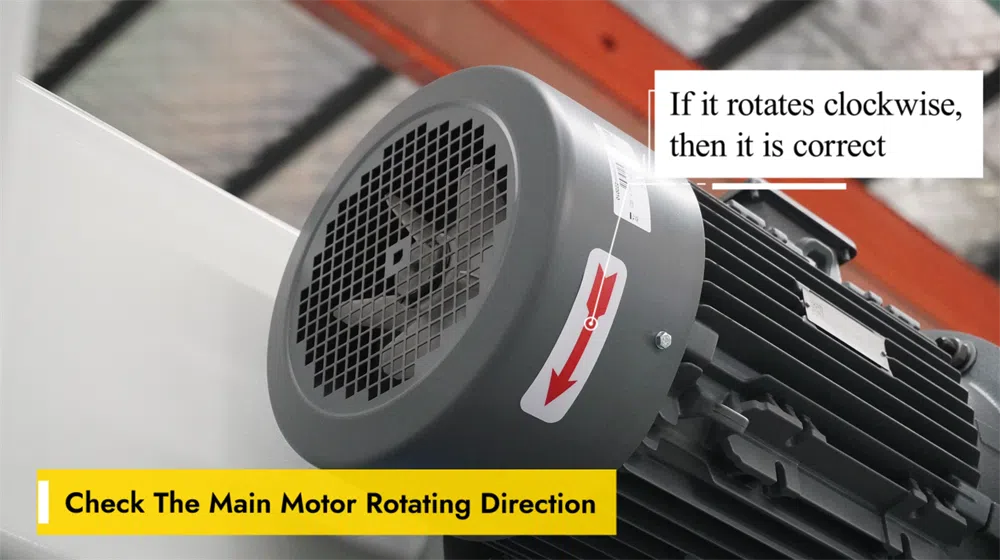

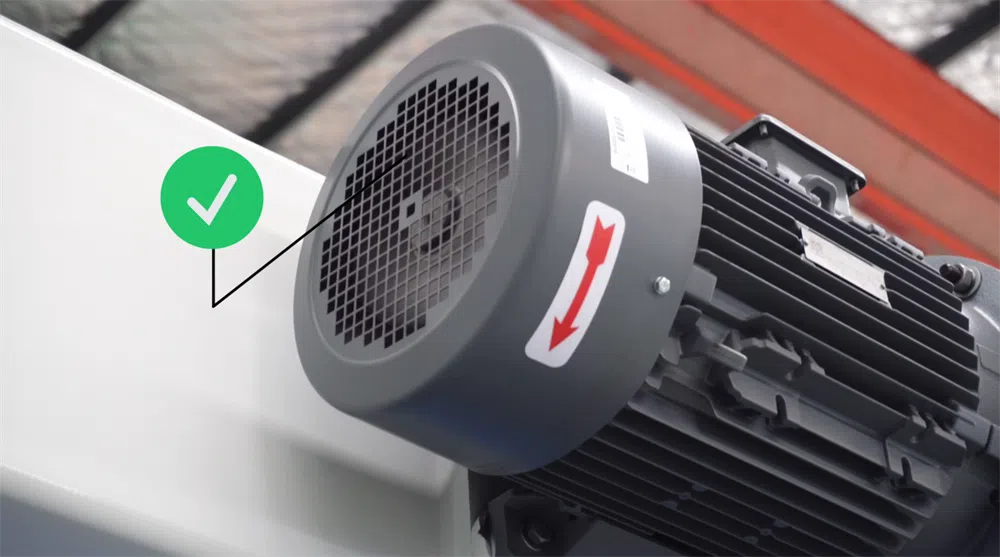

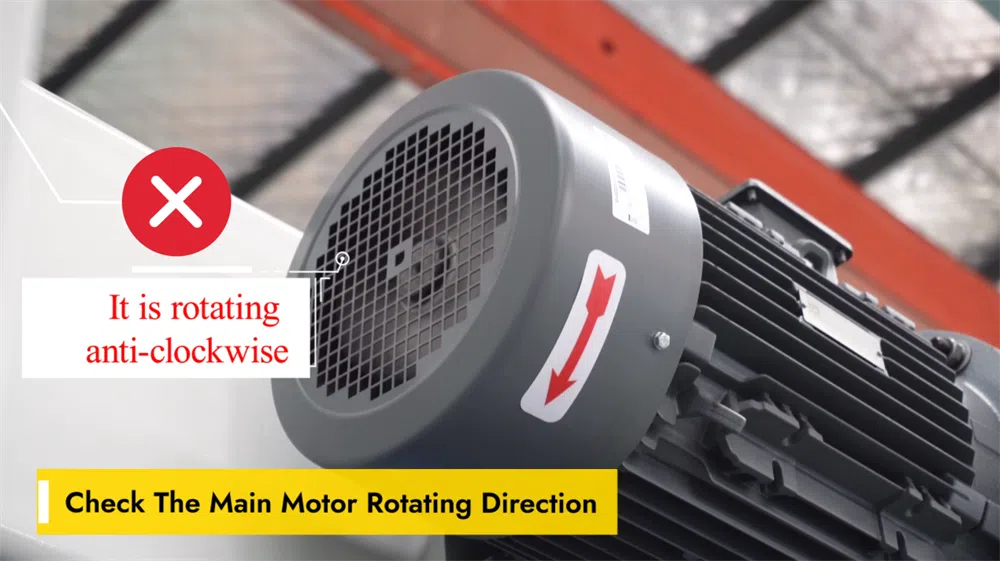

تحقق من ذلكالتحقق من دوران المحرك الرئيسي

قبل التشغيل مكبس الكبح E21 NC، من المهم التحقق من اتجاه دوران المحرك الرئيسي لضمان عمل الآلة بشكل صحيح. قد يؤدي الدوران غير الصحيح إلى انخفاض كفاءة التشغيل أو حتى تلف النظام. للتحقق، شغّل الطاقة وراقب حركة المحرك. إذا كان الدوران غير صحيح، تبديل أي خطين للطاقة لضبط تسلسل الطور. تأكد دائمًا من عمل المحرك بسلاسة قبل بدء تشغيل الآلة. يساعد فحص اتجاه المحرك بانتظام على منع التآكل غير الضروري ويضمن دقة الانحناء الثابتة وطول عمر الماكينة.

يشير الدوران في اتجاه عقارب الساعة إلى الدقة

عند تشغيل نظام فرامل الضغط E21 NC، من الضروري التأكد من أن اتجاه دوران مقبض الضبط أو المحرك صحيح. إذا دار في اتجاه عقارب الساعة، وهذا يشير عمومًا إلى أن الحركة تعمل بشكل صحيح، مما يضمن تحديد المواقع بدقة ودقة الانحناء المتسقة. أ عكس اتجاه عقارب الساعة قد يشير الدوران إلى إعداد غير صحيح، مما قد يؤدي إلى أخطاء في زوايا الانحناء أو عدم محاذاة. تأكد دائمًا من اتجاه الدوران قبل الشروع في أي عمليات ثني لتجنب المشاكل. يساعد الإعداد والمعايرة الصحيحان للآلة على الحفاظ على الكفاءة، وإطالة عمر الأدوات، وتحسين جودة الإنتاج بشكل عام في تصنيع المعادن.

شرح الدوران عكس اتجاه عقارب الساعة

إذا كان يدور عكس اتجاه عقارب الساعة، فإن الحركة تتبع اتجاهًا معاكسًا لاتجاه عقارب الساعة. في الأنظمة الميكانيكية، غالبًا ما يشير الدوران عكس اتجاه عقارب الساعة إلى حركة معاكسة أو إلى متطلب وظيفي محدد، مثل فكّ مُثبّت أو تعشيق آلية تروس مُحددة. في مكابس الضغط والآلات الصناعية الأخرى، يؤثر اتجاه دوران المحرك أو المحور على الأداء والدقة والسلامة. إن ضمان الدوران الصحيح يمنع الأعطال الميكانيكية ويُحسّن الكفاءة. يجب على المُشغّلين التحقق من اتجاه الدوران أثناء الإعداد لتجنب مشاكل التشغيل. في حال حدوث دوران غير متوقع عكس اتجاه عقارب الساعة، يُعدّ فحص أسلاك المحرك وإعدادات النظام أمرًا بالغ الأهمية.

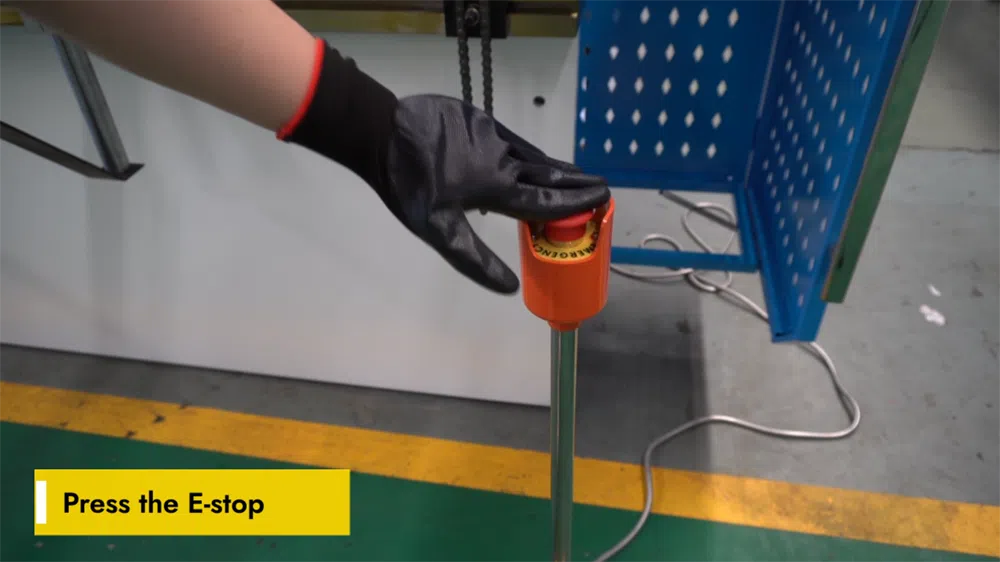

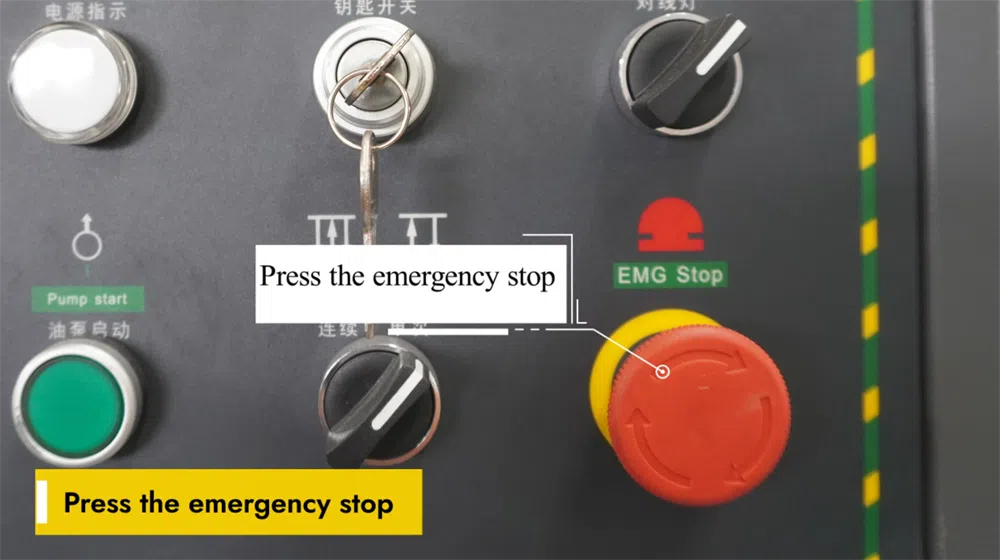

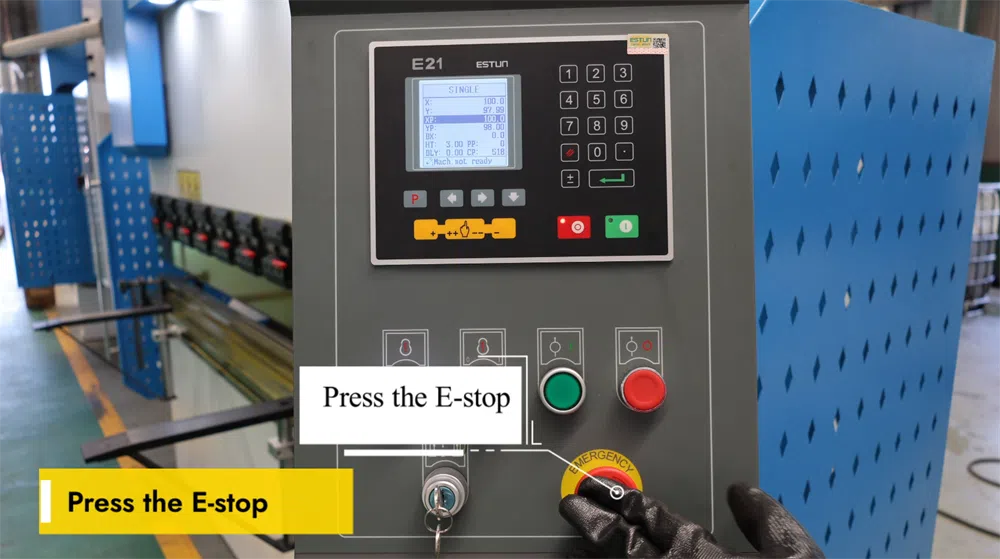

اضغط على زر التوقف في حالات الطوارئ

في حالة حدوث أي عطل أو خطر على السلامة أثناء التشغيل مكبس الكبح E21 NC، في الحال اضغط على زر التوقف في حالات الطوارئسيؤدي هذا الإجراء إلى قطع التيار الكهربائي عن الماكينة فورًا، مما يمنع أي حركة إضافية ويضمن سلامة المشغل. تأكد دائمًا من توقف طارئ يسهل الوصول إليه قبل بدء أي عملية ثني. افحص الزر بانتظام للتأكد من أنه يعمل وخالٍ من أي عوائق. بعد تفعيل خاصية التوقف الطارئ، حدد المشكلة وحلها قبل إعادة تشغيل الآلة. الاستخدام الصحيح لهذه الميزة الأمنية يقلل من المخاطر ويعزز سلامة مكان العمل.

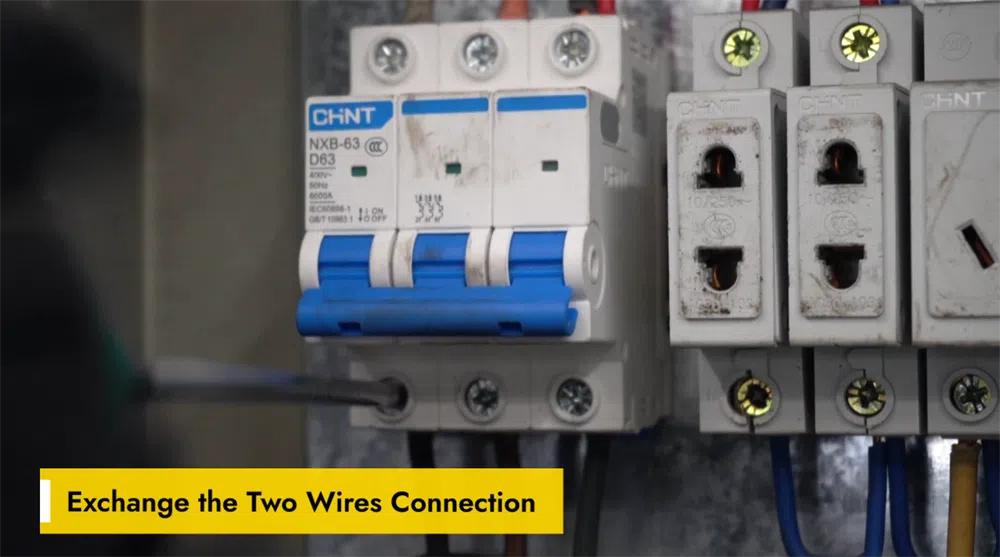

تبديل توصيلات السلكين

عند تشغيل مكبس الثني E21 NCقد يؤدي التوصيل غير الصحيح إلى خلل في اتجاه الحركة أو استجابة النظام. إذا كان مقياس الحركة الخلفي أو الكبش يتحرك في الاتجاه الخاطئ، فإن الحل البسيط هو تبادل توصيلات السلكين على المحرك أو لوحة التحكم. يعكس هذا التعديل تسلسل طور المحرك، مما يضمن التشغيل السليم. قبل إجراء أي تغييرات، افصل الطاقة وتحقق من مخطط الأسلاك لتجنب أي مخاطر كهربائية محتملة. بعد تبديل الأسلاك، أعد تشغيل الجهاز واختبر حركته للتأكد من عمله بشكل صحيح. يساعد هذا الحل السريع في الحفاظ على الكفاءة ويمنع أي توقف غير ضروري.

الجزء الثاني بدء تشغيل الماكينة

تشغيل مكبس الثني E21 NC

قبل التشغيل مكبس الكبح E21 NCتأكد من توصيل الجهاز بشكل صحيح بمصدر طاقة ثابت. حدد موقع مفتاح الطاقة الرئيسي على لوحة الكهرباء، عادةً ما تكون موجودة على جانب أو خلف الجهاز. أدر المفتاح إلى "على" حدد موضع الانحناء وانتظر حتى يبدأ النظام. يجب أن تعرض لوحة التحكم معلومات بدء التشغيل، مما يشير إلى أن النظام جاهز للاستخدام. تحقق من وجود أي رسائل خطأ أو تحذيرات على الشاشة. إذا بدا كل شيء طبيعيًا، فتابع اختيار معلمات الانحناء. اتبع دائمًا إرشادات السلامة عند التعامل مع المكونات الكهربائية لتجنب المخاطر المحتملة.

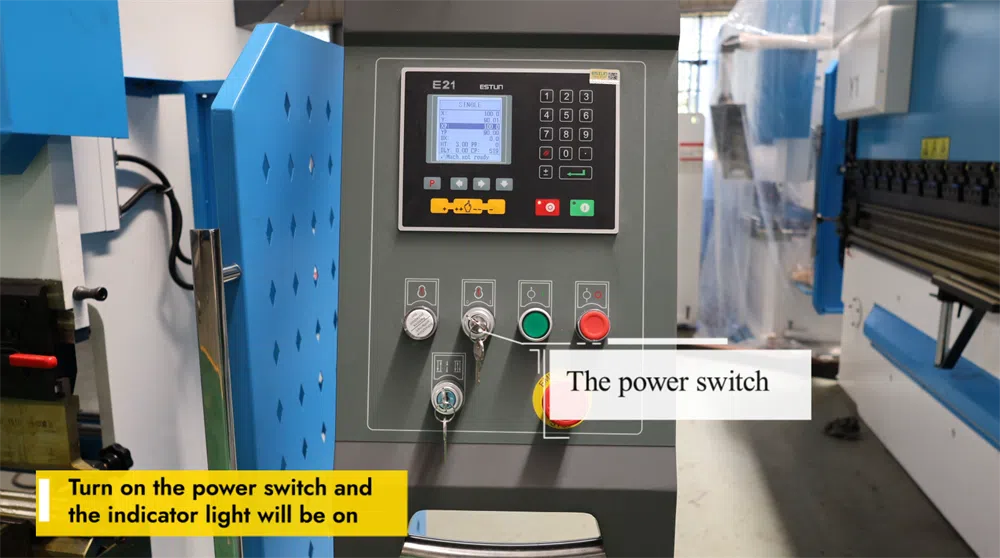

تشغيل مكبس الفرامل E21

لبدء تشغيل مكبس الكبح E21 NC، حدد أولاً مفتاح الطاقة الرئيسي على لوحة التحكم. أدر المفتاح إلى "على" الموضع، وسوف ترى يضيء ضوء المؤشر، مما يشير إلى أن الجهاز يستقبل الطاقة. تأكد من استقرار مصدر الجهد وضبطه بشكل صحيح لتجنب أخطاء النظام. بعد التشغيل، اترك النظام لبضع ثوانٍ ليبدأ التشغيل. تحقق من شاشة التحكم E21 للتأكد من عرض الشاشة الرئيسية الافتراضية. في حال ظهور أي رسائل تحذيرية، يُرجى استكشاف الأخطاء وإصلاحها قبل المتابعة. يُعدّ تشغيل الطاقة بشكل صحيح أمرًا ضروريًا للتشغيل الآمن والفعال.

بدء تشغيل مضخة الزيت بشكل صحيح

لبدء تشغيل مكبس الكبح E21 NCالخطوة الأولى هي البدء مضخة الزيتتأكد من استقرار مصدر الطاقة وتوصيل الجهاز بشكل صحيح. اضغط على زر تشغيل مضخة الزيت على لوحة التحكم لتنشيط النظام الهيدروليكي. يجب أن تسمع صوت همهمة مستمر، مما يدل على أن المضخة تعمل بسلاسة. تحقق من أي أصوات أو اهتزازات غير عادية. اترك المضخة توزع الزيت بالتساوي قبل تشغيل الآلة. يضمن التشغيل السليم لمضخة الزيت ضغط مستقر، وأداء انحناء سلس، وموثوقية الآلة على المدى الطويل.

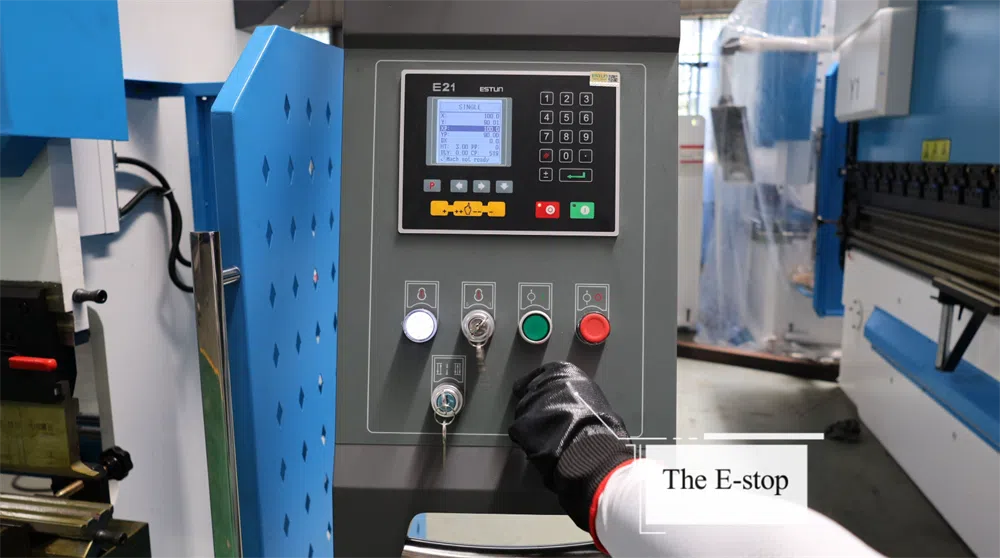

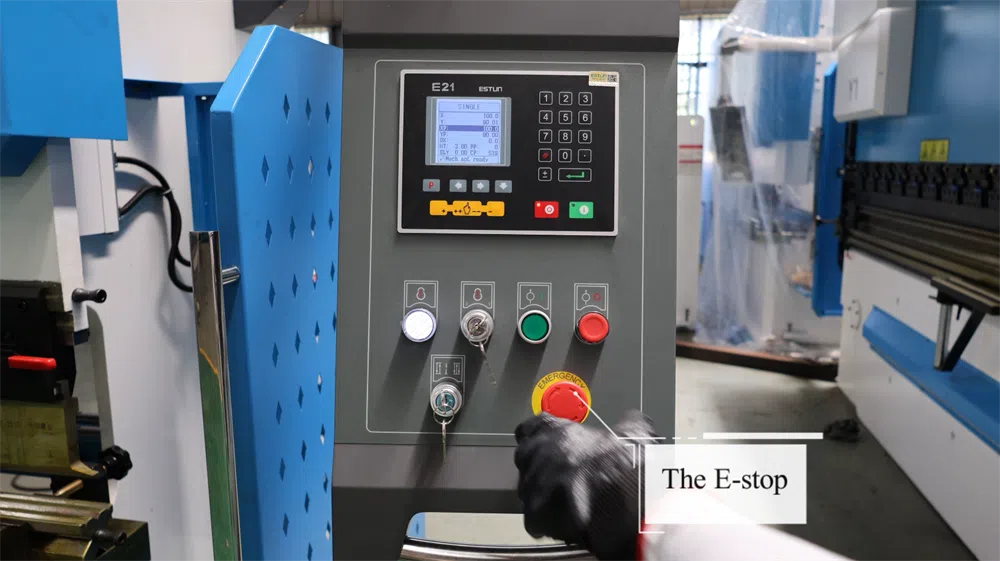

تحرير مفتاح إيقاف الطوارئ

قبل التشغيل مكبس الكبح E21 NC، تأكد من مفتاح إيقاف الطوارئ تم تحريره بشكل صحيح. يُعد هذا المفتاح ميزة أمان أساسية مصممة لإيقاف الآلة فورًا في حالة الطوارئ. لتحريره، أدر المفتاح باتجاه عقارب الساعة حتى يخرج، مما يشير إلى إعادة تنشيط النظام. بعد تحرير المفتاح، تحقق من لوحة التحكم بحثًا عن أي رسائل خطأ وأعد ضبط النظام إذا لزم الأمر. تأكد دائمًا من أن الآلة في حالة آمنة وجاهزة قبل بدء التشغيل. التعامل السليم مع مفتاح إيقاف الطوارئ يضمن السلامة ويمنع التوقف غير الضروري.

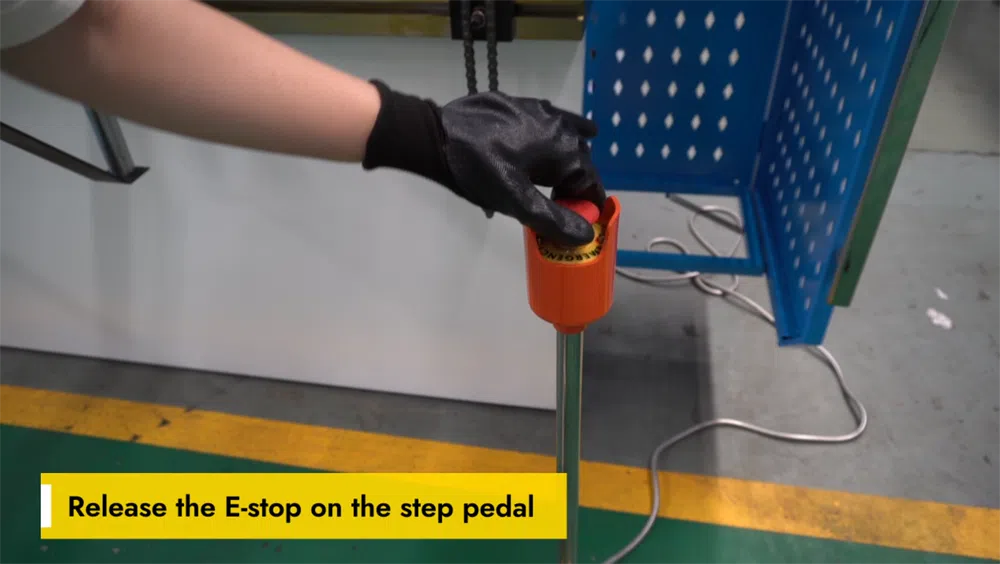

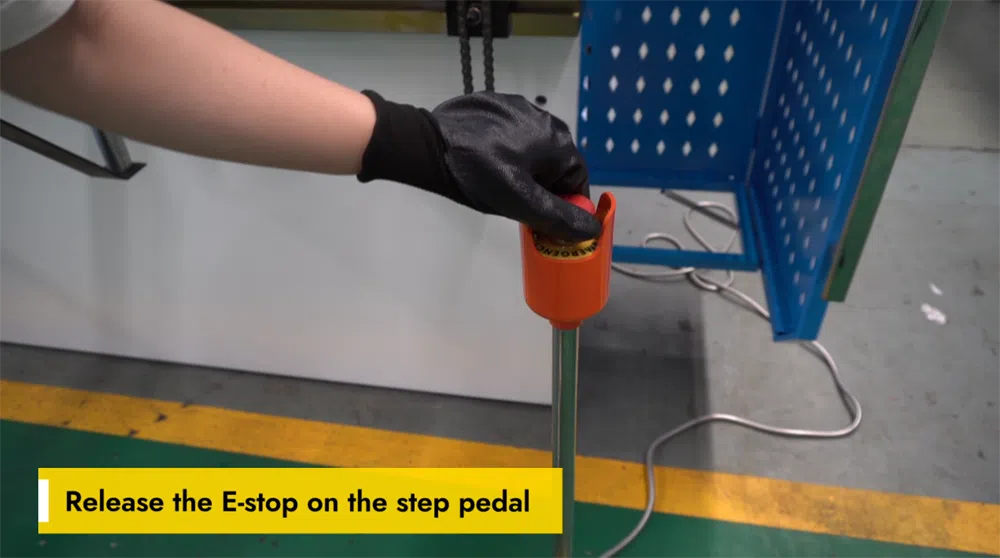

تحرير E-Stop على دواسة الخطوة

لاستئناف تشغيل مكبس الكبح E21 NC، تحتاج إلى حرر زر التوقف الطارئ (E-stop) على دواسة الخطوة. أولاً، تحقق مما إذا كان زر التوقف الطارئ مُشغَّل - إذا كان كذلك، فأدره باتجاه عقارب الساعة لإعادة ضبطه. ثم تأكد من دواسة القدم في الوضع الصحيح وخالية من العوائق. اضغط على الدواسة برفق للتأكد من استجابة النظام بشكل صحيح. إذا لم تعمل الآلة، فتحقق من جميع أقفال الأمان وأعد ضبط وحدة التحكم. يضمن تحرير زر التوقف الكهربائي (E-stop) بشكل صحيح التشغيل السلس ويمنع التوقف غير الضروري أثناء عمليات ثني المعادن.

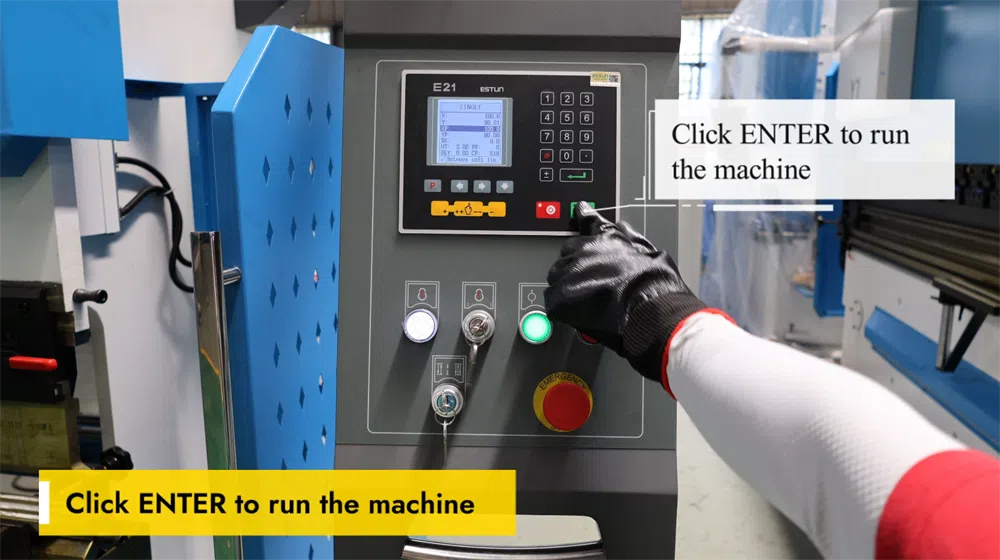

عملية الضغط على المكابح: مفتاح الإدخال

الضغط على يدخل المفتاح ينشط مكبس الكبح E21 NC، بدء عملية الانحناء. قبل الضغط يدخلتأكد من برمجة جميع المعلمات، مثل زاوية الانحناء، وموضع المقياس الخلفي، وإعدادات الضغط، بشكل صحيح. بعد التأكيد، اضغط يدخل يُشير إلى الآلة لتنفيذ تسلسل الثني. يجب على المُشغّلين مُراقبة العملية لضمان سلاسة التشغيل والحفاظ على الدقة. تُعد تدابير السلامة، مثل إبعاد اليدين عن الأجزاء المتحركة وارتداء معدات الوقاية، أساسية. الاستخدام السليم لـ يدخل تعمل هذه الوظيفة على تحسين الكفاءة وتقليل الأخطاء وضمان دقة الانحناء المتسقة في تصنيع المعادن.

الجزء الثالث عرض الأوضاع

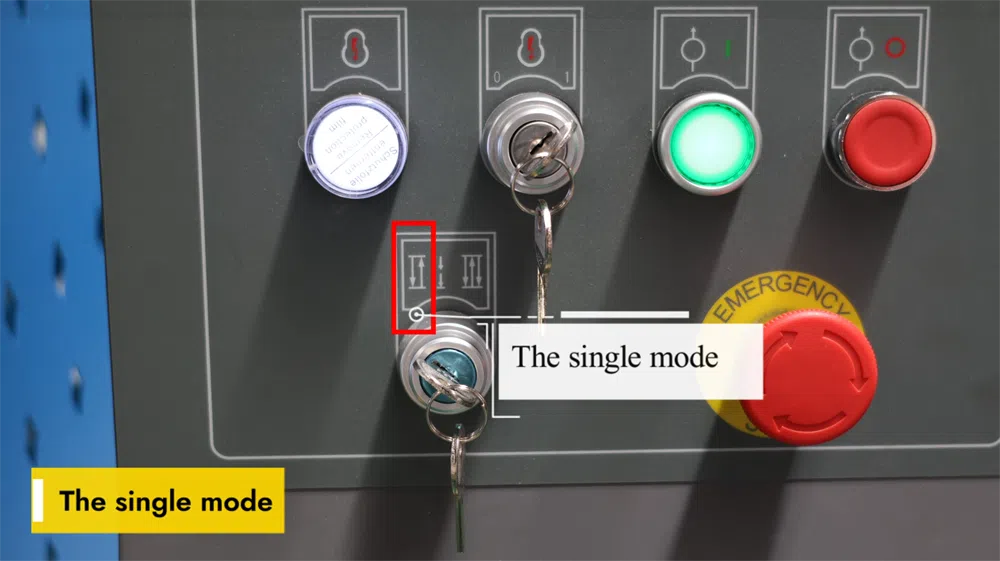

فهم الوضع الفردي على E21

ال الوضع الفردي في مكبس الثني E21 NC يسمح للمشغلين بمعالجة خطوات الانحناء الفردية يدويًا. هذا الوضع مثالي لـ الإنتاج على دفعات صغيرة و مهام الانحناء المخصصةمما يوفر المرونة والتحكم الدقيق في كل عملية. يمكن للمستخدمين ضبط زوايا الانحناء، ومواضع القياس الخلفي، وحدود الشوط قبل تنفيذ كل خطوة على حدة. يضمن النظام أداءً دقيقًا مع السماح بالتعديلات الفورية. يُعد الوضع الفردي مفيدًا بشكل خاص لـ تطوير النماذج الأولية والمشاريع لمرة واحدة، مما يضمن دقة عالية دون برمجة معقدة. إتقان هذا الوضع يمكن أن يعزز الكفاءة ويقلل الأخطاء في ثني الصفائح المعدنية العمليات.

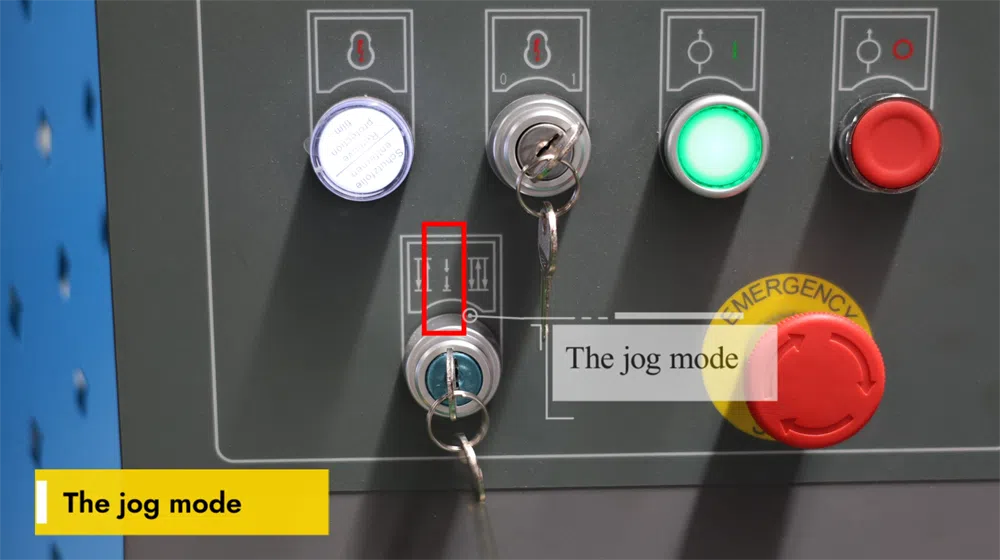

فهم وضع الركض في E21

ال وضع الركض في مكبس الكبح E21 NC يتيح هذا الوضع للمشغلين التحكم يدويًا في حركة الكبش لتحديد موضعه بدقة. يُعد هذا الوضع مفيدًا لإعداد الأدوات، واختبار زوايا الانحناء، وضمان الدقة قبل التشغيل الكامل. بالضغط على زر التشغيل، يتحرك الكبش تدريجيًا، مما يمنح المشغلين تحكمًا كاملاً في عمق الانحناء ومحاذاته. وهو مفيد بشكل خاص لإجراء تعديلات دقيقة، وتقليل الأخطاء، وتحسين كفاءة العمل. يجب على المشغلين استخدام وضع التشغيل بحذر لتجنب الإفراط في الضبط. يُعزز إتقان هذه الوظيفة دقة الآلة ويضمن نتائج انحناء متسقة، مما يجعلها ميزة أساسية للإعداد والمعايرة.

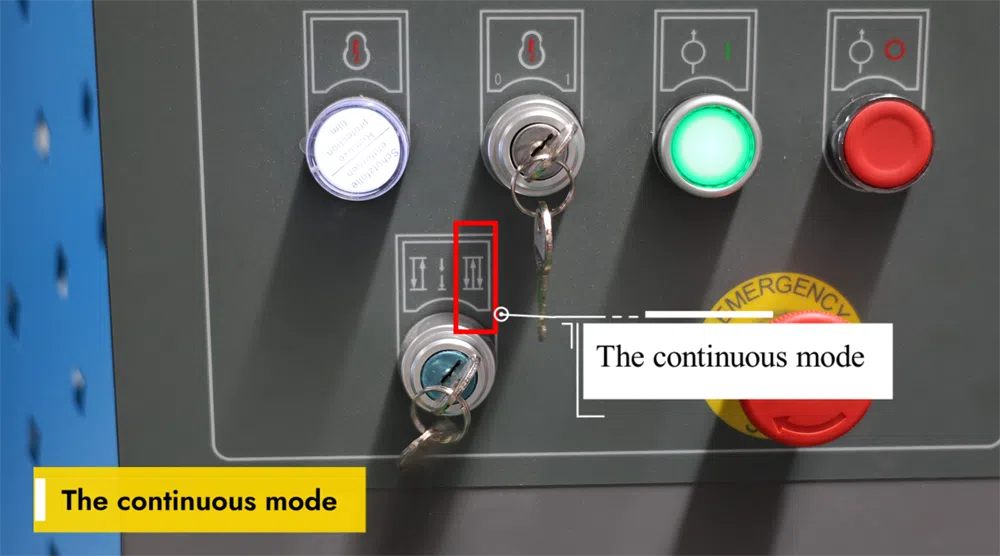

فهم الوضع المستمر

ال الوضع المستمر في مكبس الثني E21 NC يسمح هذا الوضع بعمليات ثني متواصلة، مما يزيد من كفاءة الإنتاج الضخم. عند تفعيله، تقوم الآلة تلقائيًا بتدوير تسلسلات الثني دون الحاجة إلى إعادة تشغيل المشغل في كل مرة. يُعد هذا الوضع مثاليًا لمعالجة الصفائح المعدنية بكميات كبيرة، مما يقلل من وقت التوقف ويحسّن الإنتاجية. يجب على المشغلين التأكد من محاذاة الأدوات وموضع المواد بشكل صحيح قبل تفعيل الوضع المستمر للحفاظ على الدقة والاتساق. بالإضافة إلى ذلك، تُعد المراقبة المنتظمة ضرورية لمنع سوء المحاذاة أو الأخطاء. من خلال استخدام الوضع المستمر بفعالية، يمكن للمصنعين تحقيق... دورات إنتاج أسرع و جودة الانحناء متسقة، تحسين الأداء التشغيلي الشامل.

الجزء الرابع تشغيل النظام

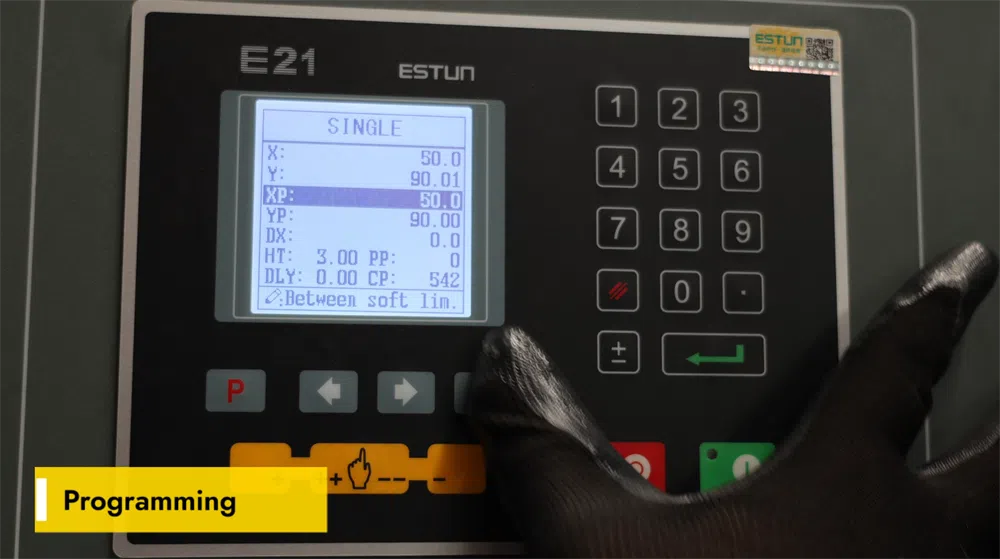

دليل برمجة مكبس الماكينة E21 NC

ال مكبس الكبح E21 NC يوفر واجهة برمجة بسيطة وقوية لثني المعادن بكفاءة. يمكن للمستخدمين ضبط زوايا الانحناء، ومواضع مقياس الظهر، وتسلسل الخطوات عبر لوحة التحكم الرقمية. يدعم النظام برمجة متعددة الخطواتمما يسمح للمشغلين بتخزين خطوات ثني متعددة للمشاريع المعقدة. لتحسين الأداء، يجب ضمان دقة إدخال المواد، واختيار الأدوات المناسبة، ومعايرة النظام بانتظام. وحدة تحكم E21 يوفر تجربة سهلة الاستخدام، مما يجعله مثاليًا لـ تصنيع المعادن على نطاق صغير إلى متوسط. من خلال إتقان برمجة E21 NC، يمكن للمستخدمين زيادة الإنتاجية ودقة الانحناء- تقليل الأخطاء والهدر المادي.

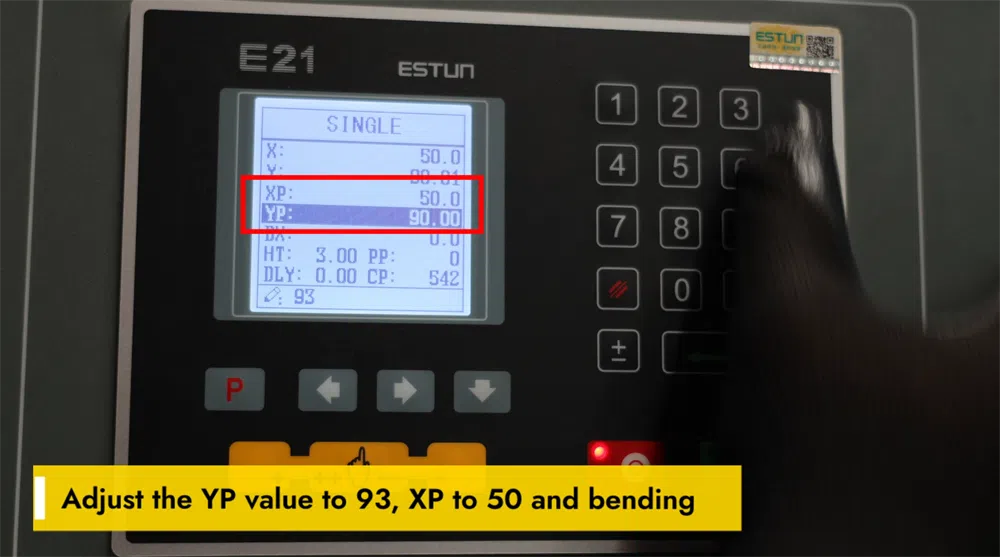

اضبط YP إلى 93 وXP إلى 50 للانحناء

لتحقيق نتائج ثني دقيقة مع مكبس الكبح E21 NC، من الضروري تعديل قيم YP وXP بشكل صحيح. اضبط قيمة YP إلى 93 لضمان دقة وضع الكبش، مما يؤثر بشكل مباشر على عمق الانحناء واتساقه. اضبط قيمة XP إلى 50 لتحسين وضعية المقياس الخلفي لضمان محاذاة دقيقة للمواد. تُحسّن المعايرة الصحيحة لهذه المعلمات دقة الانحناء، وتُقلل من هدر المواد، وتُحسّن الكفاءة الإجمالية. يُمكن للفحص والضبط الدقيق لهذه الإعدادات بانتظام أن يُحسّن أداء الآلة بشكل كبير، مما يضمن انحناءات عالية الجودة بأقل قدر من الأخطاء في تصنيع الصفائح المعدنية.

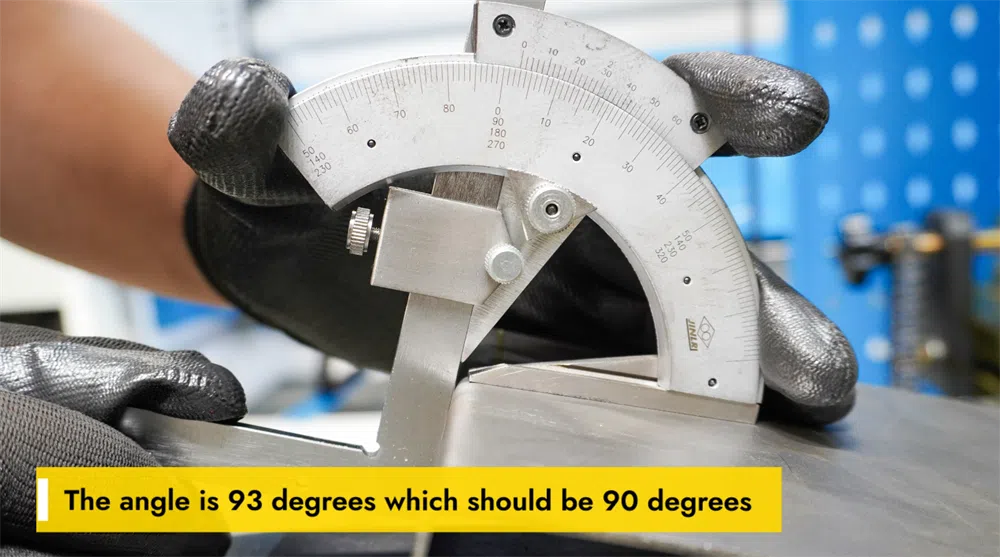

تصحيح الانحناء بزاوية 93 درجة

إذا كانت زاوية الانحناء 93 درجة بدلا من المتوقع 90 درجةيلزم إجراء تعديلات لتحسين الدقة. غالبًا ما تنشأ هذه المشكلة بسبب ارتداد المادة، أو اختيار خاطئ للثقب والقالب، أو إعدادات ضغط غير كافية. لتصحيح ذلك، يمكنك زيادة الحمولة، استخدم فتحة قالب V أكثر إحكامًاأو تطبيق تقنيات الانحناء الزائد للتعويض عن الارتداد. بالإضافة إلى ذلك، فحص وضع المقياس الخلفي و معايرة مكابح الضغط يمكن أن يساعد في تحقيق زاوية 90 درجة دقيقة. الفحص الدوري سمك المادة و معلمات الانحناء يضمن الاتساق ويقلل من أخطاء الإنتاج. التعديلات المناسبة تُحسّن دقة الانحناء والكفاءة الإجمالية.

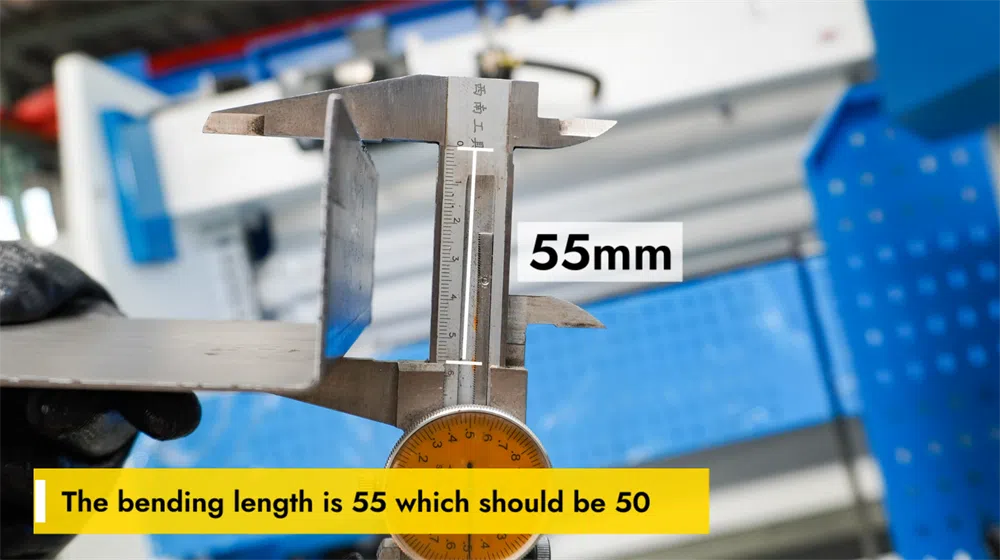

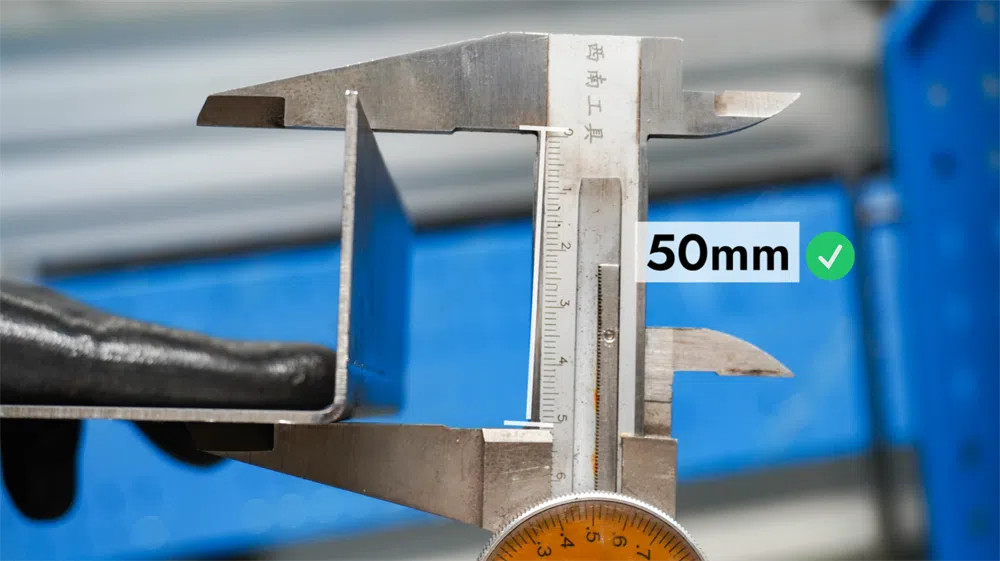

ضبط دقة طول الانحناء

طول الانحناء الحالي هو 55 ملم، ولكن القيمة المطلوبة يجب أن تكون 50 ملم. لتحقيق الانحناء الدقيق، تحقق من إعدادات وحدة التحكم E21 NC وتأكد من موضع المقياس الخلفي تمت معايرته بشكل صحيح. اضبط معلمات الانحناء في نظام التحكم وتحقق من محاذاة اللكمة والقالب لتقليل الانحرافات. عند الضرورة، اضبط موضع المواد بدقة، وأجرِ اختبارات انحناء للتأكد من دقتها. كما تُساعد الصيانة الدورية لمقياس الانحناء الخلفي والنظام الهيدروليكي على الحفاظ على ثبات النتائج. يضمن الضبط المناسب دقة الانحناء، مما يُقلل من هدر المواد، ويُحسّن كفاءة الإنتاج.

الجزء الخامس معايرة

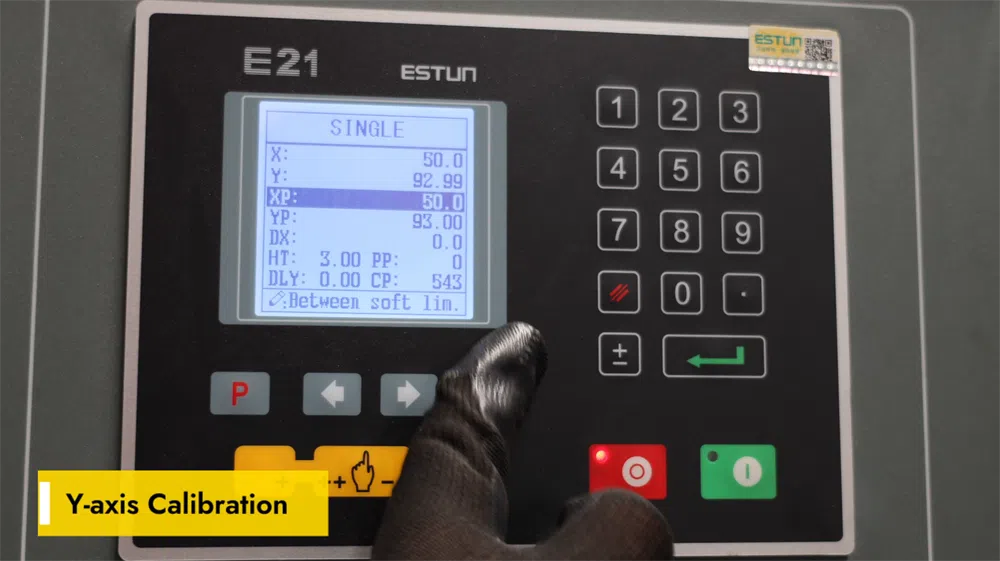

معايرة المحور Y لـ E21

معايرة المحور Y على مكبس الكبح E21 NC يضمن دقة عمق الانحناء واتساقه في تصنيع المعادن. تُوازِي المعايرة الصحيحة حركة الكبش مع معلمات الانحناء المبرمجة، مما يمنع الانحرافات وهدر المواد. للمعايرة، يُرجى الوصول إلى وحدة تحكم E21، انتقل إلى إعدادات المحور Yوأدخل القيم المرجعية الصحيحة بناءً على سُمك الأدوات والمواد. اختبر الانحناءات وقِس النتائج لضبط الإعدادات بدقة. المعايرة المنتظمة تحافظ على الدقة وتُطيل عمر الأداة، مما يضمن انحناءات عالية الجودة. اتبع دائمًا إرشادات الشركة المصنعة لتحقيق الأداء الأمثل ومنع مشاكل عدم المحاذاة في عمليات مكابس الضغط.

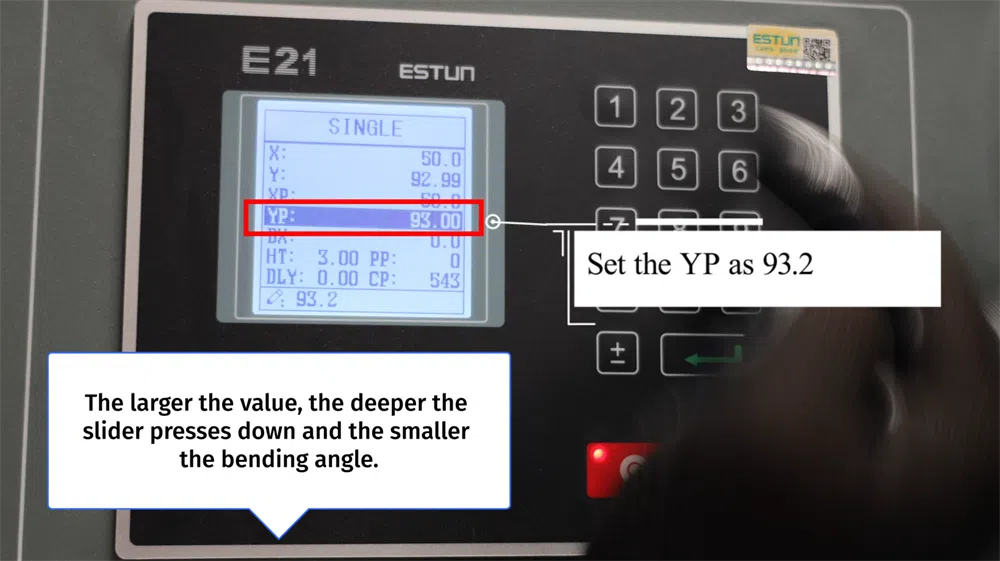

ضبط YP للانحناء الدقيق

ضبط قيمة YP إلى 93.2 يحدد عمق المنزلق أثناء الانحناء. أ قيمة YP أعلى يسمح للمنزلق بالضغط بشكل أعمق، مما يؤدي إلى زاوية انحناء أصغر. وعلى العكس من ذلك، يؤدي تقليل قيمة YP إلى الحد من حركة المنزلق، مما ينتج عنه زاوية انحناء أكبر. التعديل المناسب يضمن دقيقة ومتسقة نتائج الانحناء، وتقليل هدر المواد، وتعزيز الكفاءة. يجب على المشغلين ضبط إعدادات YP بناءً على سمك المادة والزاوية المطلوبة لتحقيق الدقة المثلى. المعايرة المنتظمة لقيمة YP ضرورية للحفاظ على انحناءات عالية الجودة في تصنيع الصفائح المعدنية.

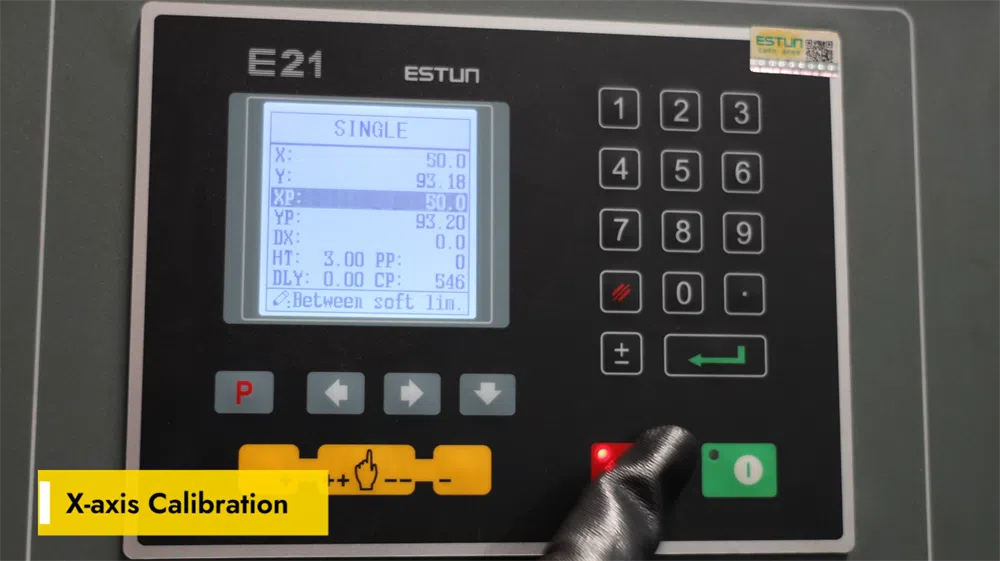

دليل معايرة المحور X

سليم معايرة المحور X أمر بالغ الأهمية لضمان الدقة وضع المقياس الخلفي في مكبس الثني E21 NC. للمعايرة، قم بالوصول إلى إعدادات المعلمات على وحدة التحكم E21، أدخل موضع المقياس الخلفي الفعلي. استخدم أداة قياس دقيقة للتحقق من المسافة بين المقياس الخلفي وخط الانحناء. اضبط حسب الحاجة واحفظ الإعدادات. المعايرة المنتظمة تمنع أخطاء الأبعاد ويعزز ثبات الانحناء. أعد التحقق دائمًا بعد تغييرات الأدوات أو صيانتها. يعمل المحور X المُعاير جيدًا على تحسين الكفاءة، ويقلل من إعادة العمل، ويضمن دقة عالية ثني المعادن العمليات.

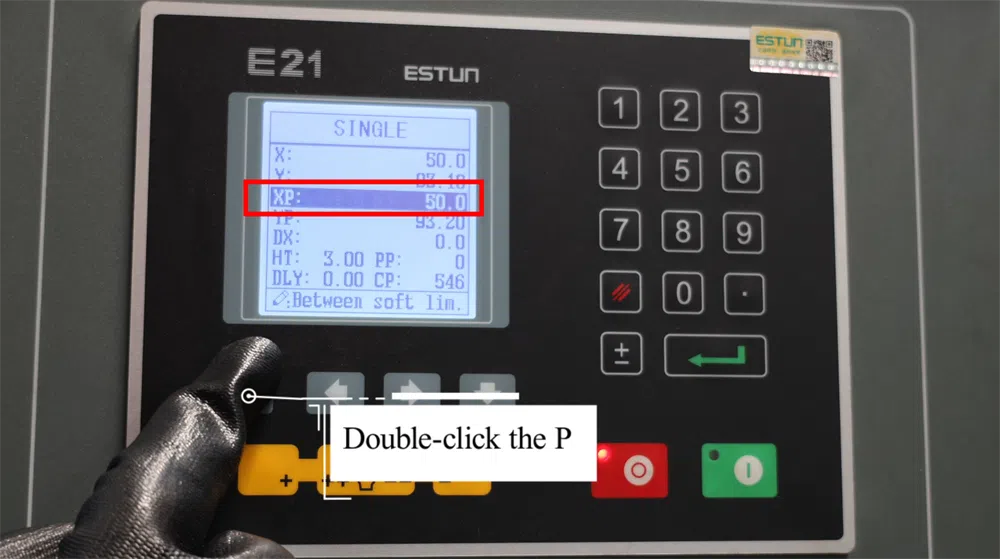

انقر نقرًا مزدوجًا فوق "P" للإعداد

عند تشغيل مكبس الكبح E21 NC, النقر المزدوج على مفتاح "P" خطوة أساسية للدخول إلى وضع البرمجة. يتيح هذا الإجراء للمستخدمين ضبط زوايا الانحناء، ومواضع المقياس الخلفي، ومعلمات الانحناء بكفاءة. بمجرد الدخول إلى وضع البرمجة، يمكن للمشغلين إدخال قيم رقمية وتأكيد الإعدادات لضمان دقة عمليات الانحناء. تُحسّن هذه الوظيفة كفاءة سير العملمما يُقلل وقت الإعداد ويُقلل الأخطاء. تأكد دائمًا من إدخال جميع الإعدادات بشكل صحيح قبل بدء عملية الثني لتحقيق أفضل النتائج. إتقان هذه الخطوة يُبسط وحدة تحكم E21 NC التشغيل، مما يجعل ثني المعادن أكثر دقة وكفاءة.

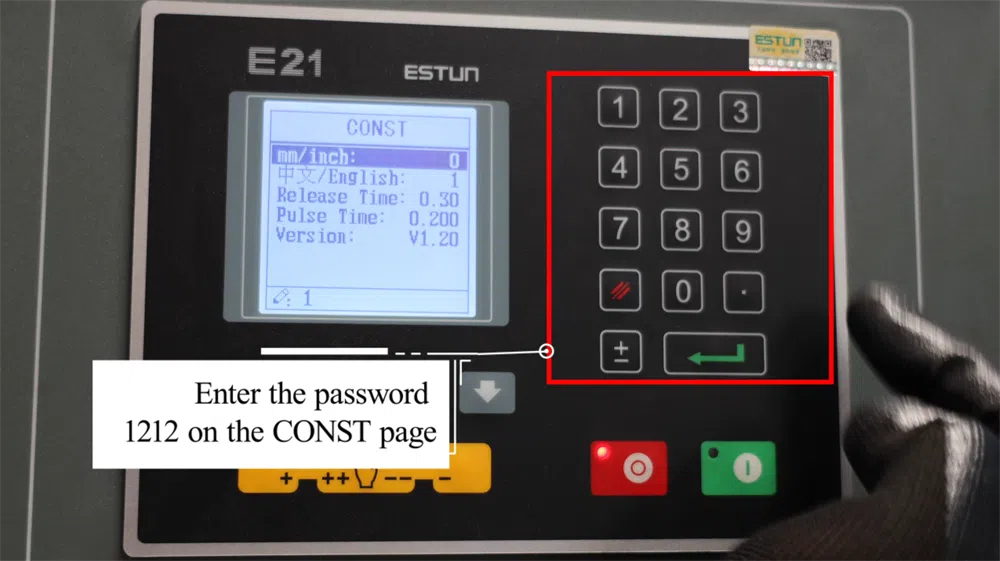

أدخل كلمة المرور 1212 في صفحة CONST

للوصول إلى الإعدادات المتقدمة لـ مكبس الكبح E21 NC، انتقل إلى صفحة ثابتة على واجهة وحدة التحكم. عند المطالبة، أدخل كلمة المرور 1212 لفتح خيارات التكوين المقيدة. يتيح هذا للمستخدمين ضبط معلمات النظام، وتحسين دقة الانحناء، وتعديل إعدادات التشغيل حسب الحاجة. يُعدّ إدخال كلمة المرور بدقة أمرًا بالغ الأهمية لتجنب مشاكل الوصول. بعد فتحها، راجع الإعدادات بعناية وقم بتكوينها وفقًا لمتطلبات ثني المعادن لديك. إذا لم تكن متأكدًا من أي تعديلات محددة، فراجع دليل المستخدم أو اتصل بفريق دعم HARSLE للحصول على المساعدة.

اختر الشاي المناسب على TEACH

على التدريس الصفحة، اختيار اليمين شاي إكس يضمن لك الحصول على أفضل تجربة تعليمية مصممة خصيصًا لتلبية احتياجاتك. كل شاي إكس صُمم هذا الخيار لتوفير رؤى شاملة، مما يُسهّل على المستخدمين فهم المفاهيم الأساسية. سواء كنت تبحث عن دليل للمبتدئين أو بحث تقني مُعمّق، التدريس تقدم الصفحة خيارات منظمة. ما عليك سوى التنقل بين الخيارات المتاحة شاي إكس اختر من بين الخيارات المتاحة، وقارن بين ميزاتها، ثم اختر الأنسب لأهدافك التعليمية. بفضل التعليمات الواضحة والمحتوى المنظم، يمكنك استيعاب المعرفة الأساسية بسرعة وتطبيقها بفعالية في مواقف واقعية.

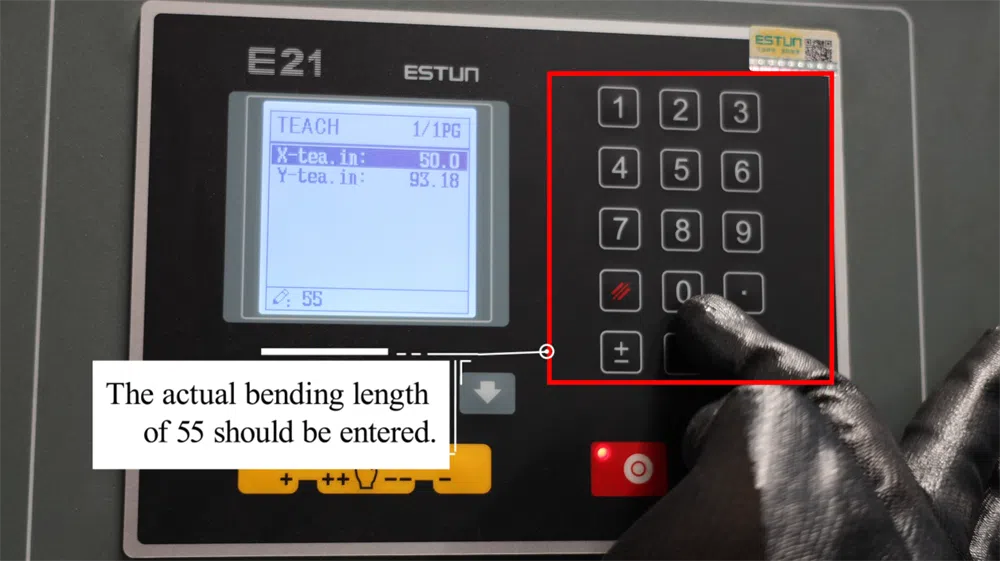

أدخل طول الانحناء الدقيق

عند إعداد مكبس الكبح E21 NCيجب إدخال طول الانحناء الفعلي بدقة لضمان نتائج انحناء دقيقة. إذا كان طول الانحناء المطلوب 55 ملم، مدخل 55 في نظام التحكم. يضمن هذا محاذاة مقياس الانحناء ومعاملات الثني بدقة مع أبعاد قطعة العمل، مما يمنع حدوث أخطاء في الثني النهائي. يُقلل الإدخال الدقيق من هدر المواد ويُعزز الإنتاجية. تأكد دائمًا من صحة القيم المُدخلة قبل بدء التشغيل لتجنب أي أخطاء. يُعد إدخال البيانات بدقة في نظام E21 أمرًا بالغ الأهمية لتحقيق دقة ثني ثابتة وتحسين الكفاءة الإجمالية لآلة ثني الثني.

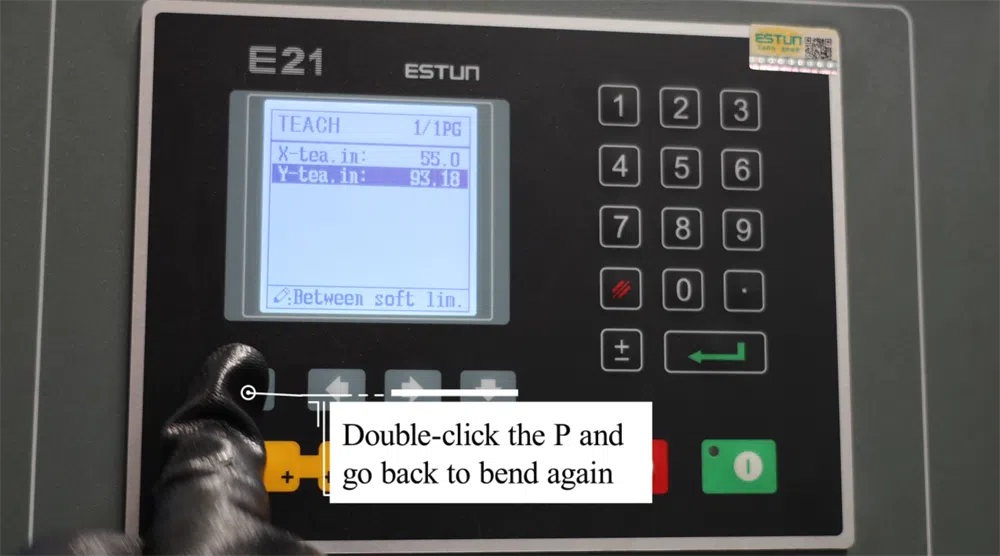

انقر نقرًا مزدوجًا فوق P لاستئناف الانحناء

عند تشغيل مكبس الكبح E21 NCيمكنك استئناف عملية الانحناء بسرعة عن طريق النقر المزدوج على الزر "P" على وحدة التحكم. هذه الوظيفة مفيدة بشكل خاص عندما تحتاج إلى إعادة وضع قطعة العمل أو قم بإجراء تعديلات قبل متابعة تسلسل الانحناء. بمجرد النقر المزدوج على "P"، ستعود الآلة إلى وضع الانحناء السابقمما يسمح بسير عمل سلس وفعال. تساعد هذه الميزة على تحسين السرعة والدقة التشغيليةمما يقلل من وقت التوقف بين الانحناءات. إتقان هذه الوظيفة يضمن إنتاجية أعلى و دقة في تشكيل الصفائح المعدنية. تأكد دائمًا من الوضعية قبل البدء لتجنب أي سوء محاذاة.

الجزء السادس عرض الإنتاج

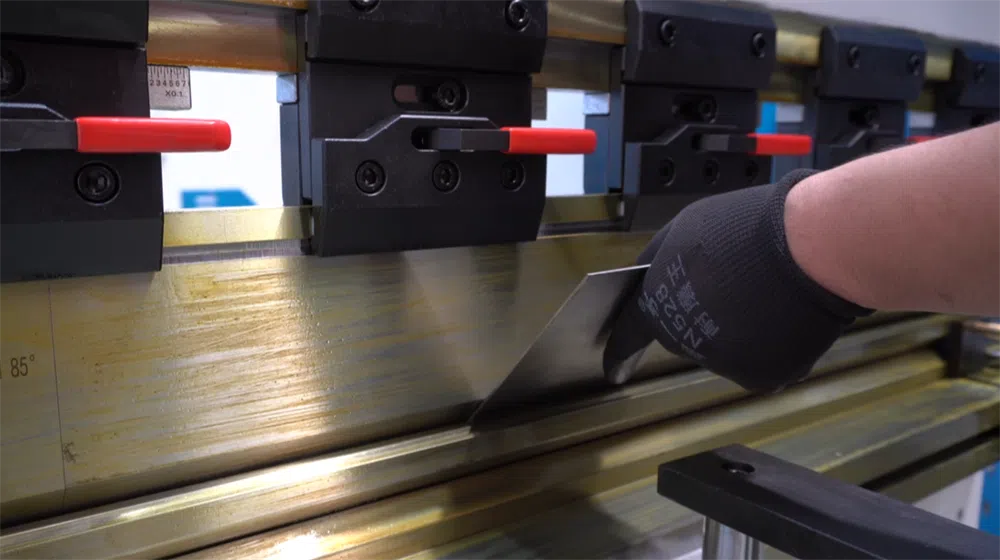

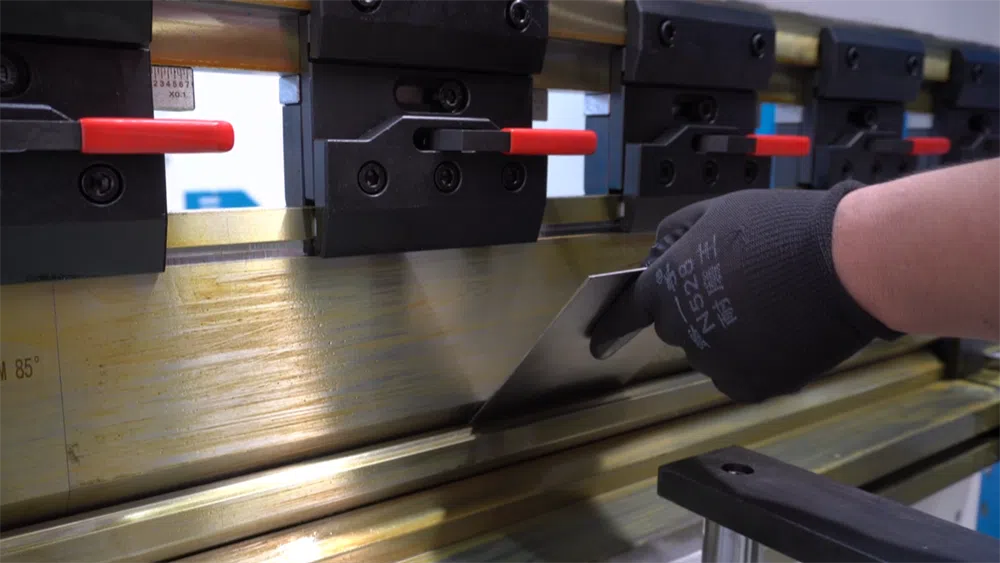

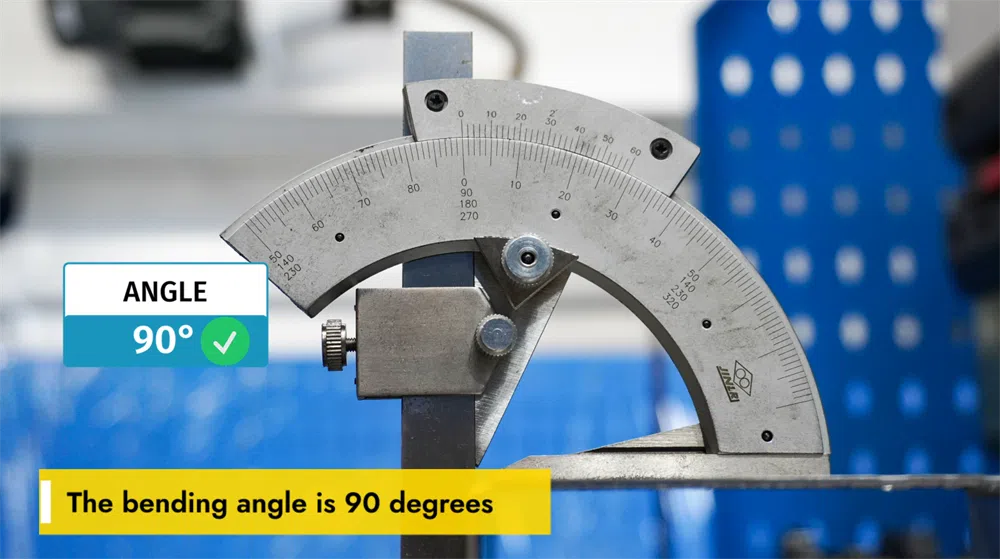

الانحناء بزاوية 90 درجة

أ زاوية انحناء 90 درجة يُعدّ هذا متطلبًا شائعًا في تصنيع المعادن، مما يضمن نتائج دقيقة ومتسقة. ويعتمد تحقيق هذه الزاوية على عوامل مثل سمك المادة، واختيار القالب، وإعدادات مكابح الضغط. الصحيح عرض القالب على شكل حرف V و نصف قطر اللكمة تلعب دورًا حاسمًا في الحفاظ على الدقة. بالإضافة إلى ذلك، فإن ضبط قوة الانحناء وموضع مقياس الظهر يضمن إمكانية التكرار. ينبغي على المشغلين أيضًا مراعاة تعويض الارتداد لمنع الانحرافات. باستخدام مكابس الثني التي يتم التحكم فيها بواسطة CNC أو NC يساعد في الحفاظ على الاتساق عبر الانحناءات المتعددة، مما يقلل الأخطاء ويحسّن الكفاءة. المعايرة الصحيحة واختيار الأدوات ضروريان لتحقيق أداء مثالي. انحناء بزاوية 90 درجة في كل مرة.

فهم طول الانحناء في E21

ال طول الانحناء في نظام مكابس الضغط E21 NC، يُشير هذا المصطلح إلى أقصى طول للصفائح المعدنية يُمكن ثنيها في عملية واحدة. ويُحدد بناءً على حجم طاولة العمل وتكوين الأدوات. يضمن الضبط الصحيح لطول الثني نتائج الانحناء الدقيقةيقلل من هدر المواد، ويمنع التحميل الزائد للأدوات. يجب على المستخدمين دائمًا التحقق من مواصفات الماكينة، واختيار الأدوات المناسبة اللكمات والموت، واضبط موضع المقياس الخلفي للحصول على نتائج دقيقة. يُعد فهم طول الانحناء أمرًا أساسيًا لتحسين الإنتاجية وتحقيق دقة الانحناء المتسقة في تصنيع الصفائح المعدنية.

الجزء السابع إيقاف التشغيل

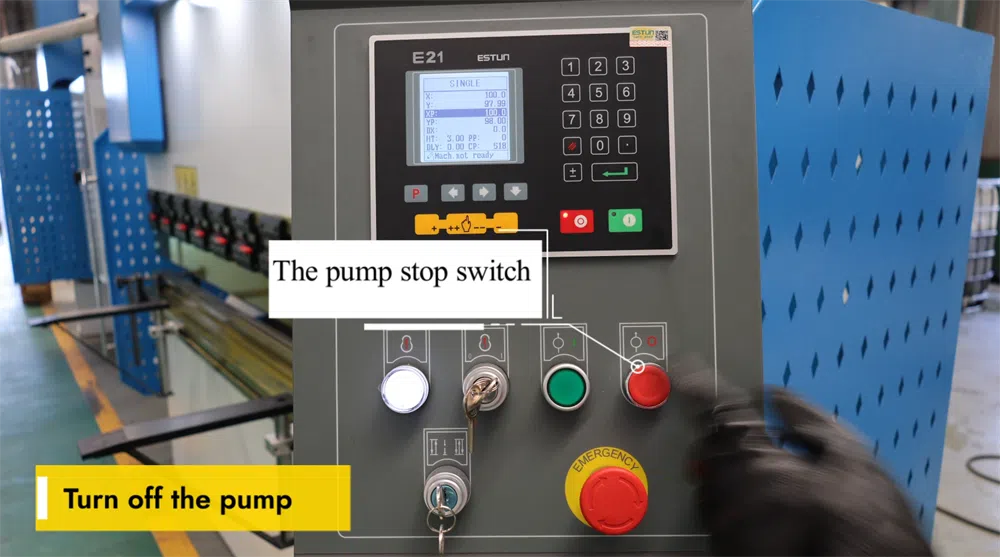

تشغيل مفتاح إيقاف المضخة

ال مفتاح إيقاف المضخة هو عنصر حاسم في نظام فرامل الضغط E21 NC، مما يسمح للمشغلين قم بإيقاف تشغيل المضخة الهيدروليكية بأمان عندما لا يكون الجهاز قيد الاستخدام. الضغط على المفتاح يوقف المضخة على الفور، مما يمنع استهلاك الطاقة غير الضروري ويقلل من تآكل النظام الهيدروليكي. من الضروري قم دائمًا بإيقاف تشغيل المضخة بعد التشغيل لزيادة عمر الآلة وضمان سلامة مكان العمل. قبل إعادة التشغيل، تأكد من تشغيل المضخة بشكل صحيح لتجنب أخطاء النظام. تساعد الصيانة الدورية وإجراءات إيقاف التشغيل الصحيحة في الحفاظ على أداء مثالي لفرامل الضغط.

اضغط على زر التوقف الطارئ للسلامة

ال زر التوقف الطارئ هي ميزة أمان حاسمة في مكبس الكبح E21 NCيؤدي الضغط على هذا الزر إلى إيقاف جميع عمليات الآلة فورًا، مما يمنع المخاطر المحتملة في حالات الطوارئ. يجب على المشغلين استخدام أوقف في حالات الأعطال المفاجئة، أو حركة المواد غير المتوقعة، أو مخاطر السلامة المحتملة. بعد التنشيط، يجب إعادة ضبط الجهاز قبل استئناف التشغيل. افحص بانتظام أوقف لضمان الموثوقية. الاستخدام الصحيح لهذه الميزة يعزز سلامة مكان العمل ويحمي كلاً من المشغل والمعدات. اتبع دائمًا إرشادات السلامة عند تشغيل مكبس الكبح E21 NC.

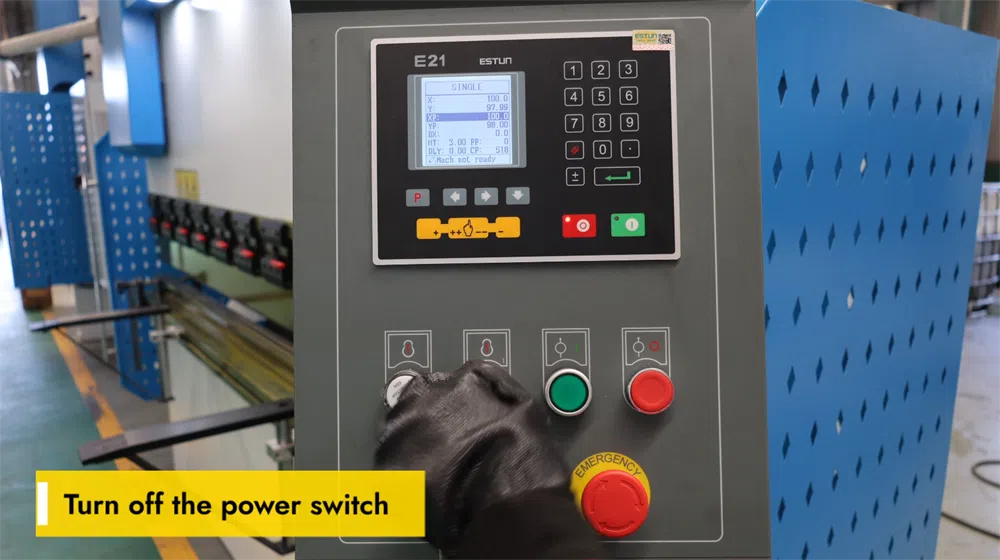

قم بإيقاف تشغيل مكبس الفرامل E21 NC بشكل صحيح

قبل إجراء أي صيانة أو إيقاف تشغيل مكبس الكبح E21 NC، من المهم جدًا إيقاف تشغيل مفتاح الطاقةحدد موقع مفتاح الطاقة الرئيسي في لوحة التحكم، ثم ضعه على وضع "إيقاف التشغيل". هذا يضمن السلامة الكهربائيةلمنع بدء التشغيل أو الأعطال العرضية. تأكد دائمًا من إيقاف تشغيل الجهاز بالكامل قبل إجراء أي تعديلات أو فحوصات. تساعد إجراءات إيقاف التشغيل الصحيحة على إطالة عمر الجهاز وضمان سلامة المشغل. بالإضافة إلى ذلك، فإن فصل الطاقة أثناء فترات عدم التشغيل الطويلة يقلل من استهلاك الطاقة ويحمي المكونات الإلكترونية من أي ارتفاع مفاجئ في التيار الكهربائي.

خاتمة

باتباع دليل مستخدم نظام E21 هذا، ستكتسب الآن فهمًا متينًا لكيفية تشغيل مكبس الثني الرقمي (NC) مع نظام E21. إتقان الخطوات الأساسية، مثل تعبئة الزيت الهيدروليكي، والتوصيلات الكهربائية، ومعايرة النظام، وعروض الثني، سيُمكّنك من تحقيق أقصى قدر من الكفاءة والدقة لمكبس الثني. يُعدّ الإعداد والمعايرة السليمان أمرًا بالغ الأهمية لضمان ثبات ودقة الثنيات، وتحسين أداء آلتك في بيئة الإنتاج. لن تساعدك هذه المعرفة على تحقيق نتائج عالية الجودة فحسب، بل ستُطيل أيضًا عمر معداتك وتُقلل من وقت التوقف عن العمل بسبب أخطاء التشغيل.

إذا واجهت أي مشاكل أو احتجت إلى توضيحات إضافية بشأن أي خطوات، فإن فريق الدعم الفني الخبير لدينا جاهز دائمًا لمساعدتك. دليل مستخدم نظام E21. نلتزم بضمان حصولك على أفضل أداء من مكبس الثني NC الخاص بك، ونقدم خدمة ما بعد البيع شاملة لضمان سلاسة التشغيل.

إذا كنت بحاجة إلى مزيد من المعلومات حول دليل مستخدم نظام E21، أو إذا كنت مهتمًا بمعرفة المزيد عن مجموعتنا من مكابس الثني والآلات الصناعية الأخرى، فنحن ندعوك للزيارة هارسلييوفر موقعنا الإلكتروني موارد إضافية، بما في ذلك أدلة المنتجات، ومقاطع الفيديو التعليمية، والمواصفات التفصيلية لمساعدتك على تحقيق أقصى استفادة من معداتك. لأي استفسار، تواصل معنا مباشرةً عبر معلومات الاتصال المتوفرة على موقعنا الإلكتروني.
