هل تواجه مشكلة مع E21؟ إنذار خارج UDPعادةً ما تحدث هذه المشكلة عندما لا يكون المنزلق في النقطة الميتة العليا (TDC)، مما يؤدي إلى إطلاق إنذار النظام. لحسن الحظ، يوجد حل بسيط لاستعادة وظائف جهازك. تابع القراءة لمعرفة كيفية ضبط المنزلق بسرعة وإلغاء الإنذار.

يحدث إنذار "خارج نطاق UDP" عندما لا يكون منزلق E21 في النقطة الميتة العليا (TDC)، غالبًا بسبب مشكلة في مفتاح الحد أو مكبح السفر. لحل هذه المشكلة، تحقق من موضع منزلق E21، واضبط كتلة السفر، وتأكد من أن ضوء الترحيل يعمل. باتباع هذه الخطوات، سيعود نظامك إلى المسار الصحيح.

دعونا نتعمق أكثر في الخطوات المطلوبة لإصلاح هذه المشكلة واستعادة أداء نظام E21 الخاص بك.

دليل خطوة بخطوة لإصلاح E21 إنذار خارج UDP

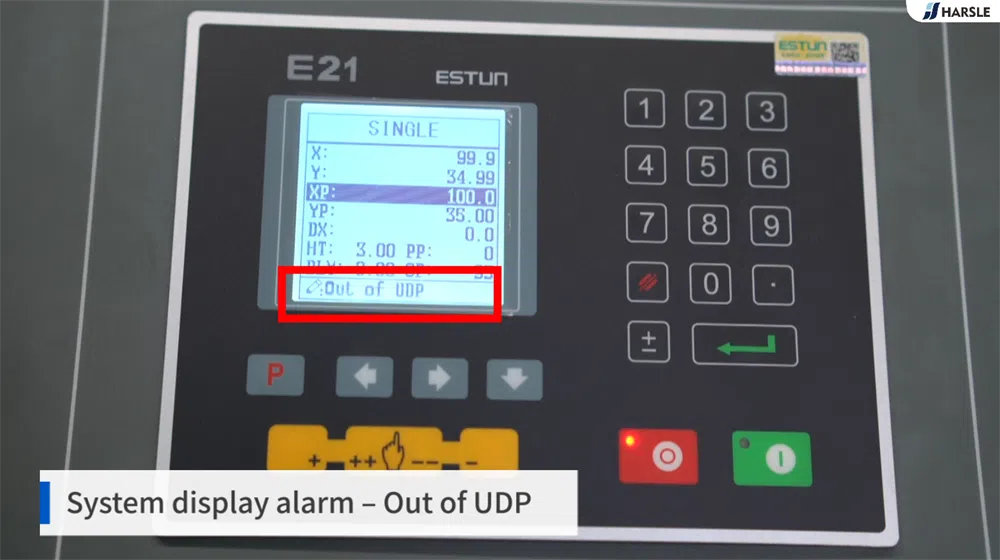

يصدر إنذار "انقطاع اتصال UDP" في نظام E21 عندما لا يصل المنزلق إلى النقطة الميتة العليا (TDC)، مما يؤدي إلى توقف الجهاز عن العمل بشكل صحيح. قد يعطل هذا الإنذار العمليات، مما يؤدي إلى توقفها عن العمل وإحباطها. يُعد فهم كيفية استكشاف هذه المشكلة وإصلاحها أمرًا بالغ الأهمية لضمان سير العمل بسلاسة.

لبدء حل مشكلة الإنذار، اضغط على دواسة القدم لرفع المنزلق إلى أعلى موضع له. تأكد من اتصال مفتاح الحد بنقطة توقف السير، فهذا سبب شائع لإنذار "خارج بروتوكول UDP". في حال عدم تعشيق مفتاح الحد بشكل صحيح، سيُفعّل النظام الإنذار.

فحص موضع المنزلق:

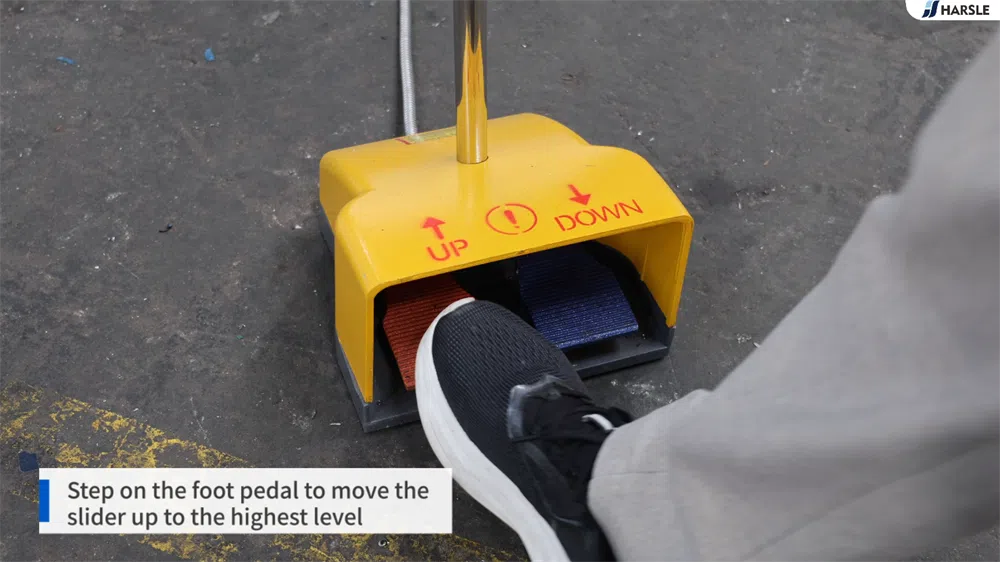

ابدأ بالضغط على دواسة القدم لرفع المنزلق إلى أقصى ارتفاع له. سيؤدي ذلك إلى بدء حركته لأعلى. استمر بالضغط على الدواسة حتى يصل المنزلق إلى أعلى نقطة له. بعد توقف المنزلق عن الحركة، تأكد بعناية من وصوله إلى النقطة الميتة العليا (TDC). النقطة الميتة العليا هي أقصى نقطة يكون فيها المنزلق في أعلى ارتفاع له، مما يشير إلى رفعه بالكامل. يضمن التأكد من ذلك أن الجهاز في الوضع الصحيح للعمليات اللاحقة، ويساعد في الحفاظ على الأداء والدقة الأمثل.

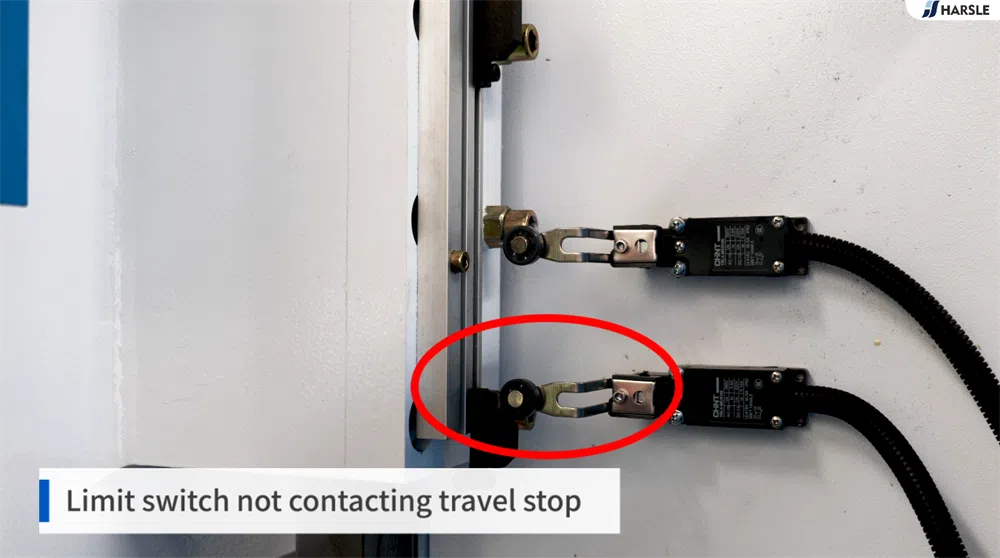

التحقق من مفتاح الحد:

لضمان عمل النظام بشكل صحيح، يُرجى التحقق من عدم وجود أي اتصال بين مفتاح الحد ونقطة توقف الحركة. يلعب مفتاح الحد دورًا حاسمًا في تحديد موضع المنزلق ضمن نطاق حركته. في حال عدم تفاعل المفتاح مع نقطة توقف الحركة، لن يتمكن النظام من تحديد الموضع الصحيح للمنزلق بدقة. قد يؤدي هذا إلى عطل أو تشغيل غير صحيح، حيث لن يتلقى نظام التحكم التغذية الراجعة اللازمة لضبط الحركة أو إيقافها. تُعد الصيانة الدورية وضبط المفتاح ونقطة توقف الحركة أمرًا أساسيًا لضمان سلاسة التشغيل ودقته.

مُشغل الإنذار الشائع:

عندما يفشل المنزلق في ملامسة النقاط المحددة، يُفعّل النظام إنذار "خارج بروتوكول UDP" كإجراء احترازي أساسي للسلامة. يُشير هذا الإنذار إلى احتمالية عدم عمل المُعدة بشكل صحيح، ويحثّ المُشغّلين على اتخاذ إجراء فوري. من أولى خطوات استكشاف هذه المشكلة تقييم ما إذا كانت كتلة السير بحاجة إلى تعديل. تُعد المحاذاة الصحيحة ضرورية لتحقيق الأداء الأمثل، وأي اختلافات قد تؤدي إلى انخفاض الكفاءة التشغيلية أو مخاطر محتملة. من خلال معالجة هذا الإنذار في الوقت المناسب، يُمكن للمُشغّلين ضمان سلامة وموثوقية آلة الثني مع تقليل وقت التوقف إلى أدنى حد.

من خلال اتباع الخطوات التالية، يمكنك تحديد مشكلة عدم المحاذاة وإصلاحها، مع التأكد من وجود شريط التمرير في المركز الميت العلوي وإلغاء إنذار "OUT OF UDP".

ضبط كتلة السفر لحل المشكلة

إذا لم يكن مفتاح الحدّ ملامسًا لنقطة توقف السير، فقد تحتاج إلى ضبط كتلة السير. هذا التعديل البسيط يُعيد نظامك إلى حالته الطبيعية، مما يسمح لشريط التمرير بالوصول إلى أعلى نقطة ارتفاع نهائية (TDC) وإلغاء الإنذار.

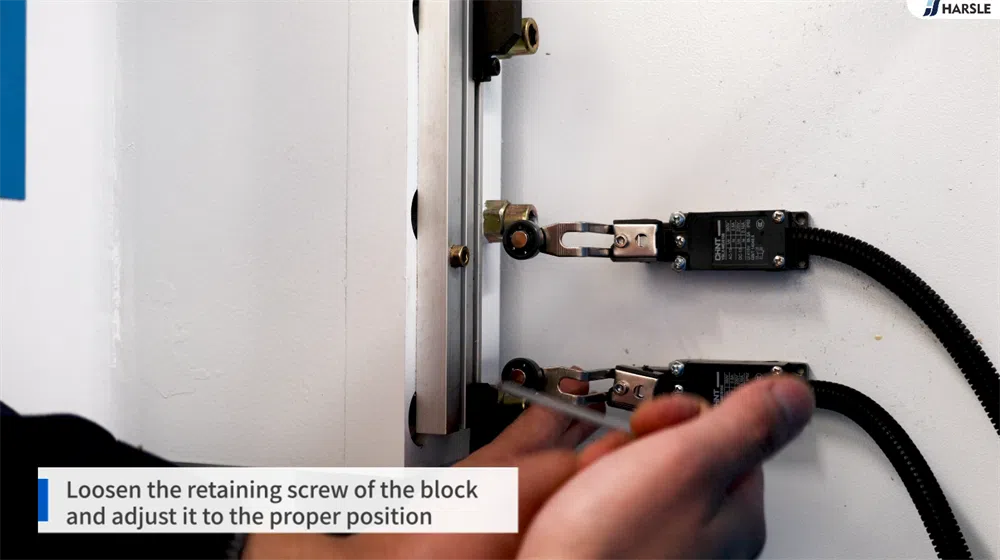

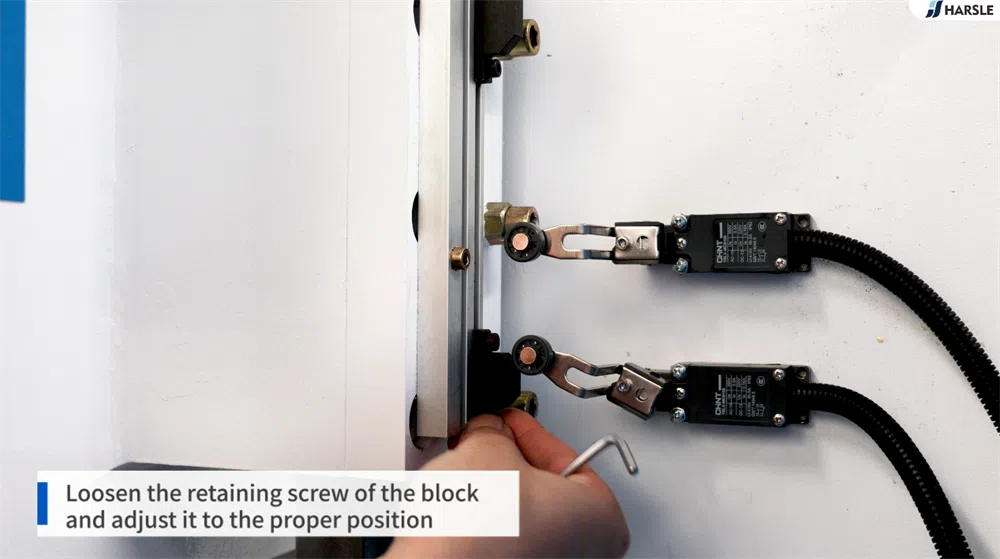

لضبط كتلة السير، فكّ برغي التثبيت وأعد وضع الكتلة في الوضع الصحيح. بعد الضبط، أعد ربط البرغي بإحكام. بعد إتمام هذه الخطوة، يُشير النظام إلى أن المنزلق ضمن الحدود الناعمة، ويُضيء ضوء طرف المُرحّل.

الخطوة 1: فك برغي التثبيت:

ابدأ بتحديد مكان برغي التثبيت على كتلة السفر، والذي عادةً ما يكون موجودًا على جانب الكتلة أو أسفلها لسهولة الوصول إليه. بعد تحديد مكان البرغي، استخدم مفتاح ربط أو مفك براغي مناسبًا، حسب نوع المثبت. اضغط برفق لفك البرغي، مع الحرص على عدم إزالته تمامًا. هذه الخطوة بالغة الأهمية، لأن فك البرغي تمامًا قد يؤدي إلى عدم محاذاة أو مضاعفات إضافية. يسمح فكه بالقدر الكافي بإجراء التعديلات اللازمة على كتلة السفر مع الحفاظ على موضعها. توخَّ الحذر دائمًا لتجنب إتلاف أي مكونات.

الخطوة 2: ضبط كتلة السفر:

انقل كتلة الحركة بحرص إلى الوضع الدقيق الذي يضمن اتصالاً صحيحاً بمفتاح الحد عند وصول المنزلق إلى النقطة الميتة العليا (TDC). يُعد هذا التعديل ضرورياً لوظائف الآلة، إذ يُسهّل التشغيل الدقيق ويمنع أي أخطاء محتملة. الدقة ضرورية خلال هذه العملية؛ فحتى الأخطاء الطفيفة قد تؤدي إلى مشاكل تشغيلية جسيمة، مثل زوايا الانحناء غير الصحيحة أو تلف المعدات. بعد إعادة وضع الكتلة، تأكد من محاذاة موضعها جيداً للتأكد من تثبيتها بإحكام. يُعد اختبار التعديل لاحقاً ضرورياً لضمان عمل الآلة بشكل صحيح وفعال أثناء التشغيل.

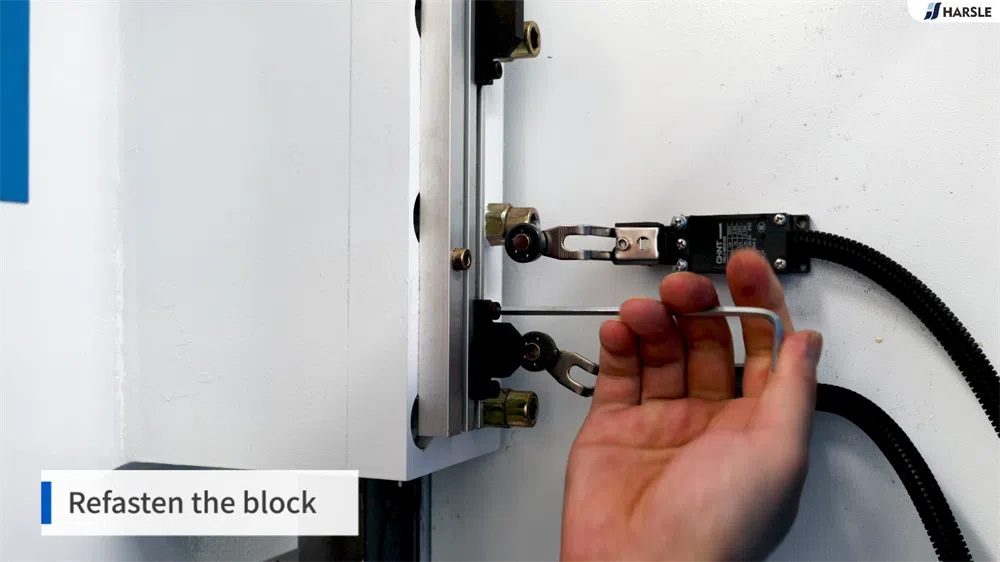

الخطوة 3: إعادة تثبيت المسمار:

بعد محاذاة كتلة السير في الوضع الصحيح، من الضروري إحكام ربط برغي التثبيت لتثبيتها في مكانها. هذه الخطوة بالغة الأهمية، إذ يمنع الضبط المحكم أي حركة للكتلة أثناء التشغيل، مما قد يؤدي إلى سوء المحاذاة وأعطال تشغيلية. استخدم مفتاح ربط أو مفك براغي لتطبيق عزم الدوران المناسب، مع التأكد من إحكام ربط البرغي دون إحكامه بشكل مفرط، لأن ذلك قد يؤدي إلى إتلاف الخيوط أو الكتلة نفسها. ثبات كتلة السير ضروري للحفاظ على دقة وموثوقية الآلة، وضمان أداء ثابت طوال فترة تشغيلها. تأكد دائمًا من إحكام الربط قبل المتابعة.

تأكيد النظام:

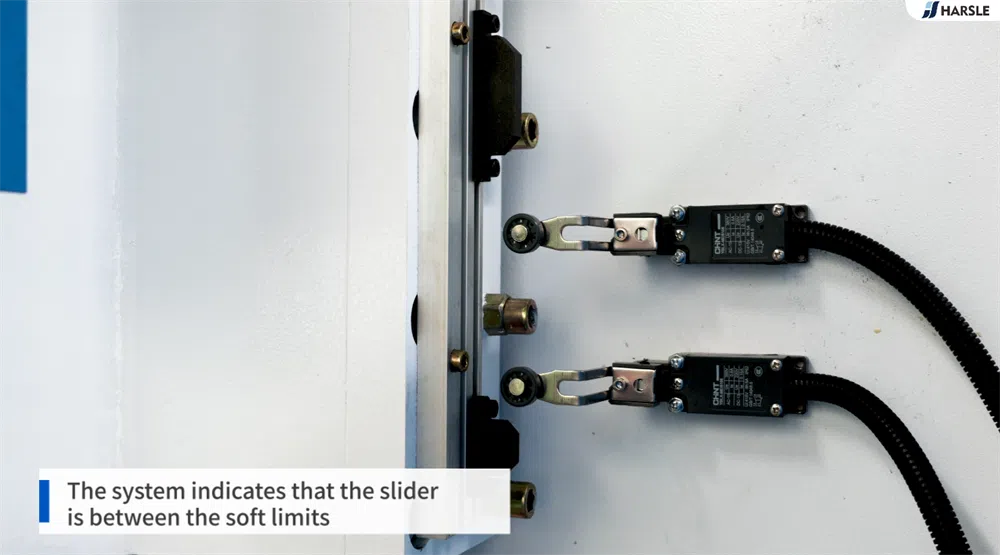

بعد اكتمال التعديلات، يُشير النظام إلى أن شريط التمرير أصبح الآن ضمن الحدود الناعمة. تُعد هذه خطوة تحقق مهمة لضمان حل المشكلة.

التحقق من النظام وضمان التشغيل السليم

بمجرد ضبط كتلة السفر ووضع المنزلق في الموضع الصحيح، من المهم التأكد من أن النظام يعمل كما هو متوقع.

تحقق من شاشة النظام للتأكد من أن شريط التمرير ضمن الحدود الناعمة. تأكد من إضاءة ضوء طرف الترحيل، مما يشير إلى سلامة عمله. تأكد من اختفاء إنذار "خارج نطاق UDP".

الخطوة 1: التحقق من شاشة النظام:

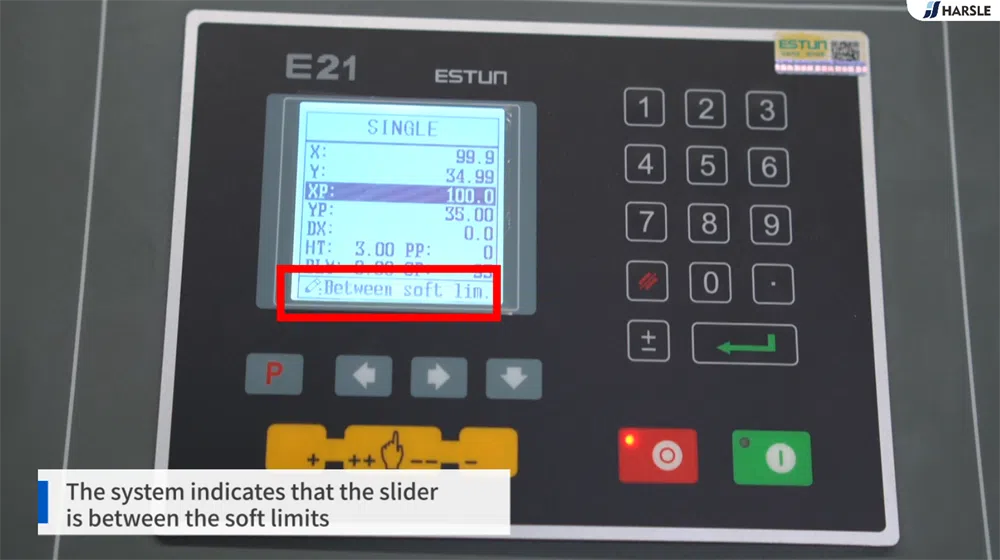

بعد الانتهاء من ضبط كتلة الحركة، خصص بعض الوقت لفحص شاشة النظام. من المهم التأكد من أن المنزلق موضوع الآن بين الحدود الناعمة المحددة. يُعدّ هذا التأكيد على الشاشة مؤشرًا واضحًا على نجاح إعادة التموضع. إذا كان المنزلق ضمن هذه المعايير، فهذا يعني أن الآلة جاهزة للعمل بشكل صحيح وآمن. تساعد مراقبة الشاشة على ضمان دقة جميع التعديلات، وتتيح التعرّف الفوري على أي مشاكل أخرى. لا تُحسّن المحاذاة الناجحة الأداء فحسب، بل تُسهم أيضًا في السلامة العامة للتشغيل.

الخطوة 2: مراقبة ضوء طرف التتابع:

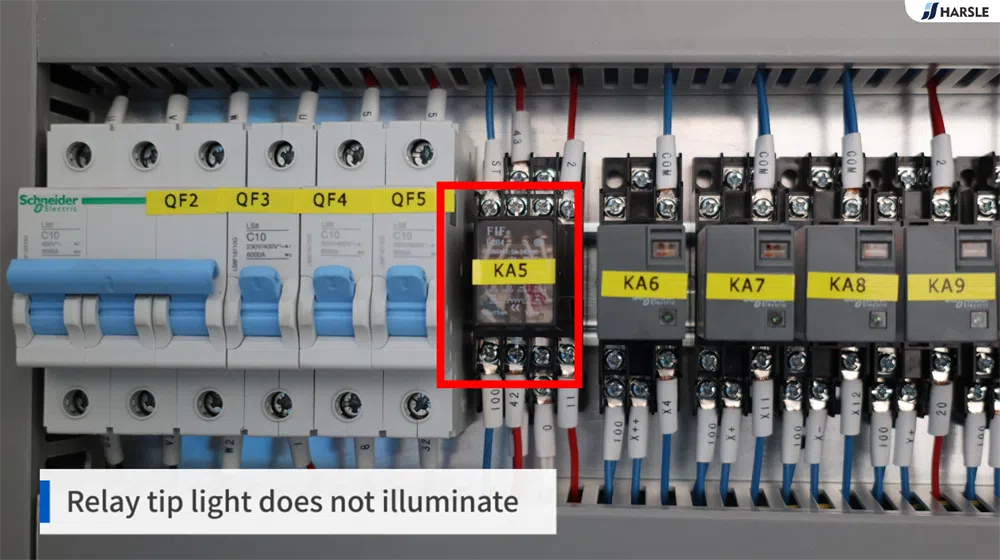

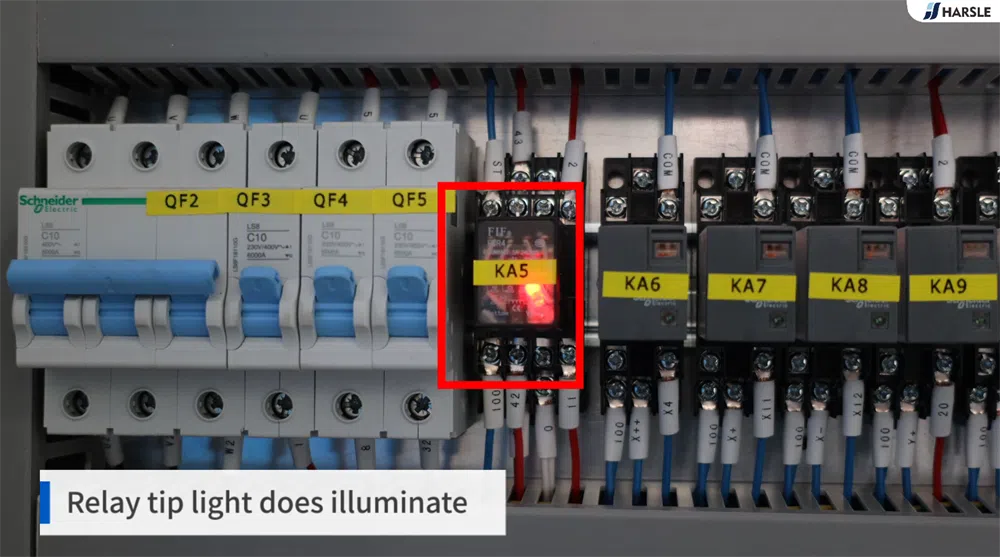

يجب أن يضيء ضوء طرف الترحيل الآن، مُشيرًا إلى التوصيل الصحيح بين مفتاح الحد ونقطة توقف الحركة. يُعد هذا المؤشر المتوهج تأكيدًا رئيسيًا على أن النظام يعمل على النحو المنشود، مما يضمن تشغيل المنزلق لمفتاح الحد بشكل صحيح عند وصوله إلى موضعه المحدد. لا يُشير ضوء طرف الترحيل المضاء إلى نجاح محاذاة المكونات فحسب، بل يُعزز أيضًا السلامة العامة للتشغيل من خلال منع احتمالية حدوث فرط في الحركة أو أعطال ميكانيكية. إذا لم يكن الضوء مُضاءً، فقد يُشير ذلك إلى الحاجة إلى مزيد من التعديلات أو استكشاف الأخطاء وإصلاحها لضمان الأداء الأمثل للمعدات.

الخطوة 3: التأكيد النهائي:

تأكد من إزالة إنذار "خارج نطاق UDP" من النظام، فهذا يدل على أن معلمات التشغيل أصبحت الآن ضمن الحدود المقبولة. يشير الإنذار الواضح إلى نجاح تعديلات كتلة السير ومفتاح الحد. ومع ذلك، إذا استمر الإنذار، فمن الضروري مراجعة خطوات تعديل كتلة السير للتأكد من محاذاة كل شيء بشكل صحيح. بالإضافة إلى ذلك، افحص مفتاح الحد بحثًا عن أي أعطال محتملة، مثل التآكل أو عدم المحاذاة، والتي قد تُسبب إطلاق الإنذار. يُعدّ إصلاح هذه المشكلات في أسرع وقت أمرًا ضروريًا للحفاظ على كفاءة الجهاز وموثوقيته.

ملخص

باتباع هذه الخطوات البسيطة لضبط كتلة السير والتأكد من محاذاة المنزلق بشكل صحيح، يمكنك حل مشكلة إنذار "خارج نطاق UDP" في نظام E21 واستعادة التشغيل الطبيعي. يتيح ضبط كتلة السير إلى الوضع الصحيح لمفتاح الحدّ التفاعل بشكل صحيح مع نقطة توقف السير، وهو أمر بالغ الأهمية لدقة عمل النظام. بعد إجراء هذا الضبط، يُشير النظام إلى أن المنزلق ضمن الحدود الناعمة، وسيضيء ضوء طرف المُرحّل، مما يؤكد حل المشكلة.

مع ذلك، من المهم ملاحظة أن هذا التعديل ليس حلاً لمرة واحدة. فالصيانة الدورية لمنزلق التحكم، وكتلة الحركة، ومفتاح الحدّ تساعد على منع تكرار إنذار "خارج نطاق UDP". مع مرور الوقت، يمكن أن يؤثر التآكل والتلف على موضع هذه المكونات، لذا فإن فحص محاذاة منزلق التحكم بشكل دوري والتأكد من عمل مفتاح الحدّ بشكل صحيح أمرٌ بالغ الأهمية لأداء الآلة على المدى الطويل. سيساعدك الحفاظ على هذه الأجزاء في حالة جيدة على تجنب فترات التوقف المكلفة، وضمان عمل نظامك بكفاءة وسلاسة. كما أن الفحص الدوري والتعديلات الطفيفة يمكن أن تمنع حدوث مشاكل كبيرة، وتضمن عمل آلة E21 بأقصى طاقتها، مما يقلل من احتمالية حدوث إنذارات مستقبلية، ويعزز من عمر الآلة الإجمالي.
