إذا كنت ترغب في إتقان ضبط قوالب سلسلة ET لآلة ثني السيرفو الكهربائية الكاملة، فأنت في المكان المناسب. سأرشدك خلال الخطوات الأساسية لتطبيق هذه الميزة بنجاح، وتحسين عمليات الثني بدقة وكفاءة. يُعد فهم ضبط قوالب سلسلة ET أمرًا بالغ الأهمية لتحقيق نتائج دقيقة ومتسقة، وفي هذه المقالة، سأقدم لك الأفكار والتقنيات اللازمة لتحقيق أقصى استفادة من هذه الأداة الفعّالة. سواء كنت جديدًا في استخدام هذا النظام أو تسعى إلى صقل مهاراتك، فإن هدفي هو تزويدك بالمعرفة اللازمة لتعزيز قدراتك الإنتاجية.

الخطوة 1: تحضير واجهة القالب

لبدء ضبط قالب سلسلة ET، اضبط قاعدة القالب السفلية بعناية وفقًا لبرنامجك الحالي. يُعد الضبط الدقيق لارتفاع رفع المحور R أمرًا بالغ الأهمية. عندما يكون حجم الانحناء صغيرًا جدًا مع تفعيل وظيفة تجنب المحور R؛ عند توجيه الترس الخلفي للمحور X للأمام، سيتم رفع المحور R إلى هذا الارتفاع أولًا، ثم سيتم خفضه بعد اكتمال الضبط لتجنب اصطدام الترس الخلفي بالقالب. تأكد من أن هذا الإعداد يمنع تلامس مقياس الانحناء الخلفي مع القالب، مما يعزز السلامة والكفاءة.

الخطوة 2: تكوين إعدادات القالب العلوي

اختر القالب العلوي وضبطه بالتحقق من اسمه وضبط ارتفاعه وزاويته. دقة هذه المعلمات أساسية لعمليات الانحناء الدقيقة. يمكن للضبط الصحيح أن يحل المشاكل المحتملة، مثل عدم تناسق الانحناءات أو عدم محاذاة الأدوات، مما يضمن نجاح مشروعك.

الخطوة 3: ضبط معلمات القالب السفلية

للقالب السفلي، أدخل المعلمات الأساسية، بما في ذلك اسم القالب، والارتفاع (HD)، وعرض V، والزاوية (β)، ونصف قطر القالب (Rd). اضبط مسافة أمان مناسبة لمنع أي تلامس غير مقصود مع القالب أثناء التشغيل. هذه الإعدادات الدقيقة تضمن السلامة وتعزز أداء القالب.

خطوة 4: تكوين المواد لإعداد قالب سلسلة ET

اختيار المادة المناسبة

في نظام ضبط قوالب سلسلة ET، يُعد اختيار المادة المناسبة الخطوة الأولى الحاسمة. يتيح النظام للمستخدم الاختيار من بين 10 أنواع من المواد، بما في ذلك خيارات مُحددة مسبقًا مثل الحديد (0)، والألمنيوم (1)، والفولاذ المقاوم للصدأ (2). بالإضافة إلى ذلك، تتوفر خيارات (3-9) للمواد التي يُحددها العميل. من المهم ملاحظة أن معامل المرونة وقوة الشد للمواد الافتراضية ثابتان، مما يضمن ثبات الجودة.

لاختيار المادة المناسبة، ضع في اعتبارك الخصائص الفريدة التي توفرها كل منها لعملية الانحناء، مثل:

قوة الشد (σb): تُقاس قوة الشد أيضًا بوحدة MPA، وهي أقصى إجهاد يمكن للمادة تحمله أثناء التمدد. إدخال هذه القيمة بشكل صحيح سيمنع فشل العملية ويحسّن جودة المنتج النهائي.

معامل المرونة (E): يُقاس هذا بوحدة MPA، وهو يُشير إلى قدرة المادة على التشوه المرن. أدخل معامل المرونة الخاص بالمواد التي يُحددها العميل لضمان معالجة الآلة للمادة بشكل صحيح.

تعويض الجهد والانحراف

يُعدّ التعويض المناسب للجهد والانحراف أمرًا بالغ الأهمية لضمان دقة الانحناء. في ضبط قالب سلسلة ET، يتضمن ذلك ضبط آلية تعويض الانحراف، التي تُعوّض الانحراف الحتمي أثناء الانحناء. تشمل المكونات الرئيسية ما يلي:

• قيمة الجهد (فولت): حدد وأدخل قيمة الجهد الصحيحة اللازمة لآلية تعويض الانحراف. يضمن هذا الرقم أداء الآلية بشكل جيد تحت التأثير الكهربائي.
• قيمة التعويض (مم): أدخل إزاحة التعويض اللازمة. هذا يحسب التعديلات الفيزيائية اللازمة للحفاظ على الدقة والاتساق في عمليات الانحناء.

من خلال تكوين هذه القيم بدقة، يمكن للمشغلين الحفاظ على جودة ثابتة في جميع مهام الانحناء، مما يقلل بشكل كبير من عيوب المنتج.

الاستخدام الفعال لوظائف فرعية لضبط القالب من سلسلة ET

لتبسيط عملية إعداد ماكينتك باستخدام إعدادات القالب من سلسلة ET، من الضروري إدارة بيانات القالب بكفاءة. يُحسّن استخدام الميزات الفرعية كفاءة التشغيل بشكل كبير ويُقلل من احتمالية حدوث الأخطاء. على سبيل المثال، يضمن حذف الإدخالات غير الضرورية، مثل القالب السفلي "A1"، بقاء النظام منظمًا وسهل الاستخدام.

حذف بيانات القالب غير المستخدمة:

يُعد استخدام وظيفة الحذف الفرعية في إعدادات قالب سلسلة ET أمرًا سهلاً وخطوة أساسية لتحسين عملية الإعداد. اتبع الخطوات التالية لحذف بيانات القالب غير المرغوب فيها:

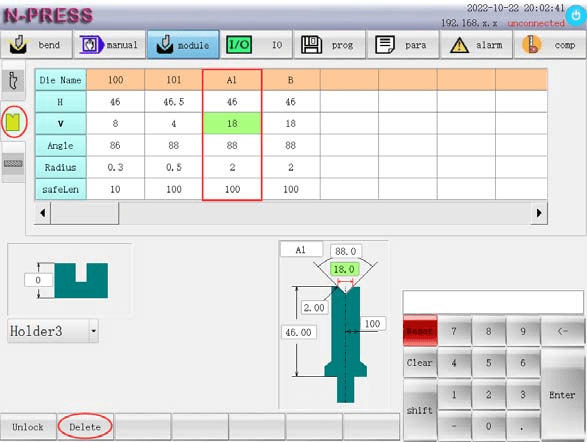

1. حدد القالب: قم بتحديد اسم القالب السفلي "A1" من قائمة القوالب التي ترغب في حذفها.
2. تنفيذ أمر الحذف: انقر على مفتاح الوظيفة الفرعية المسمى "‘يمسح‘سيقوم النظام تلقائيًا بحذف عمود البيانات المحدد، مما يساعد في الحفاظ على قائمة قوالب فعالة وخالية من الفوضى.

يتم توضيح هذه العملية في الرسم التخطيطي المقدم في واجهة لوحة التحكم الخاصة بك، مما يضمن التوجيه البصري أثناء إدارة بيانات القالب لديك.

الأسئلة الشائعة

خاتمة

يعد تنفيذ إعداد قالب سلسلة ET بنجاح أمرًا بالغ الأهمية لتحقيق أقصى قدر من الكفاءة والدقة آلة ثني مؤازرة كهربائية كاملة. باختصار، ركز على الخطوات الرئيسية: معايرة إعدادات القالب بدقة، والتأكد من تثبيت جميع المكونات بشكل آمن، والتحقق من تكامل نظام التحكم الرقمي للحصول على الأداء الأمثل.

باتباع هذه الإرشادات، ستكون جاهزًا تمامًا لتعزيز إنتاجية معداتك وعمرها الافتراضي. لمزيد من المساعدة أو لمعرفة المزيد عن منتجاتنا، يُرجى التواصل مع فريق دعم HARSLE أو استكشاف الموارد الإضافية المتاحة على موقعنا الإلكتروني.
