Die Abnahme einer Rohrbiegemaschine ist oft die erste Frage, die Kunden nach der Installation stellen, denn es geht nicht nur um die Inbetriebnahme, sondern vor allem darum, sicherzustellen, dass die Maschine für eine stabile und langfristige Produktion bereit ist. Dieser letzte und entscheidende Schritt bestätigt, dass die Maschine die technischen Spezifikationen, Sicherheitsstandards und realen Produktionsanforderungen erfüllt. In diesem Artikel erkläre ich, wie der Abnahmeprozess unter realen Produktionsbedingungen abläuft, was Schritt für Schritt geprüft werden muss und wie ein korrektes Abnahmeverfahren versteckte Probleme, teure Nacharbeiten und vorzeitige Ausfälle vermeidet. Ob Sie eine neue CNC-Rohrbiegemaschine in Betrieb nehmen oder eine kürzlich abgeschlossene Installation überprüfen – dieser Leitfaden bietet Ihnen klare und praxisnahe Hinweise.

Was ist Rohrbieger Installationsabnahme?

Die Abnahme von Rohrbiegemaschinen ist ein systematischer Prüfprozess, der nach Installation und Inbetriebnahme durchgeführt wird. Ziel ist es, zu bestätigen, dass die Rohrbiegemaschine korrekt installiert wurde, sicher arbeitet und unter realen Arbeitsbedingungen die erforderliche Biegegenauigkeit und Produktivität erreicht.

Meiner Erfahrung nach lassen sich viele Probleme, die erst Monate später auftreten – wie etwa ungleichmäßige Biegewinkel, instabile Wiederholgenauigkeit oder unerwartete Ausfallzeiten – oft auf einen überhasteten oder unvollständigen Abnahmeprozess zurückführen. Eine strukturierte Abnahme hilft sowohl dem Kunden als auch dem Lieferanten zu bestätigen, dass die Maschine tatsächlich produktionsbereit ist.

Vorbereitung vor der Abnahmeprüfung der Rohrbiegemaschine

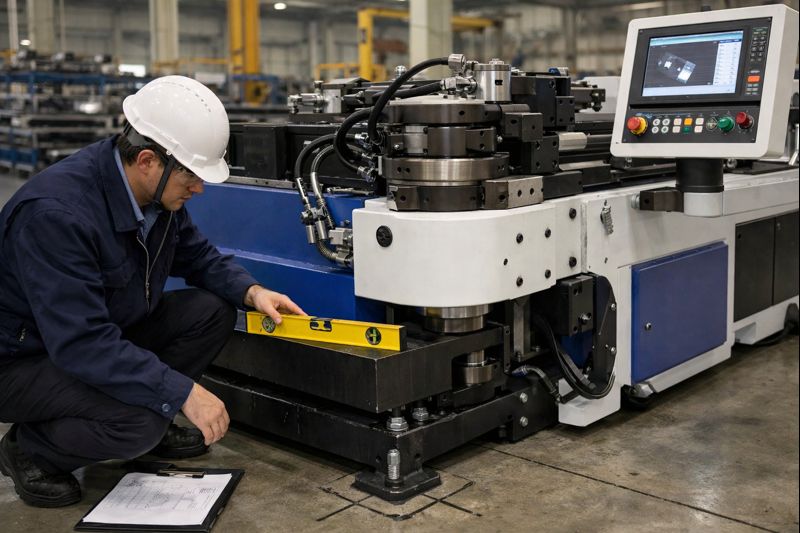

Überprüfung der Installations- und Fundamentbedingungen

Vor Beginn der Abnahmeprüfung überprüfe ich stets die grundlegenden Installationsvoraussetzungen. Das Maschinenfundament muss die Anforderungen an Tragfähigkeit und Ebenheit erfüllen, die Ankerbolzen müssen korrekt montiert sein und die Maschinenausrichtung muss innerhalb der Herstellertoleranz liegen. Selbst geringfügige Abweichungen in dieser Phase können die Biegegenauigkeit später beeinträchtigen.

Die Stromversorgung, die Druckluftversorgung und die Hydraulikanschlüsse werden ebenfalls überprüft, um sicherzustellen, dass Spannung, Druck und Durchfluss den Maschinenspezifikationen entsprechen. Dieser Schritt wird oft vernachlässigt, doch nicht aufeinander abgestimmte Versorgungsleitungen sind eine häufige Ursache für frühe elektrische oder hydraulische Störungen.

Bestätigung der Dokumentation und der technischen Parameter

Vor der Inbetriebnahme der Maschine empfehle ich, alle technischen Dokumente gemeinsam mit dem Installationsteam zu prüfen. Dazu gehören Maschinenspezifikationen, Schaltpläne, Hydraulikschemata und Parametereinstellungen. Bei der Abnahme der Rohrbiegemaschine dienen diese Dokumente als Referenzstandard für die Bewertung von Leistung und Konfiguration.

Funktionsprüfung bei der Abnahme der Rohrbiegemaschine

Grundlegende Maschinenbedienung und Sicherheitsprüfung

Der erste Funktionsschritt besteht in der Überprüfung der grundlegenden Maschinenfunktionen. Ich teste üblicherweise nacheinander Not-Aus-Taster, Sicherheitstüren, Lichtvorhänge und Verriegelungen. Sicherheitssysteme müssen sofort und zuverlässig reagieren, da dies den Schutz der Bediener und die Einhaltung lokaler Vorschriften unmittelbar beeinflusst.

Die Achsenbewegungen, Spannmechanismen, der Dorneinzug und die Rotationseinheiten werden anschließend im manuellen und automatischen Modus geprüft. Eine gleichmäßige, vibrationsfreie Bewegung ist ein wichtiger Indikator für die korrekte mechanische Ausrichtung und die Qualität der Installation.

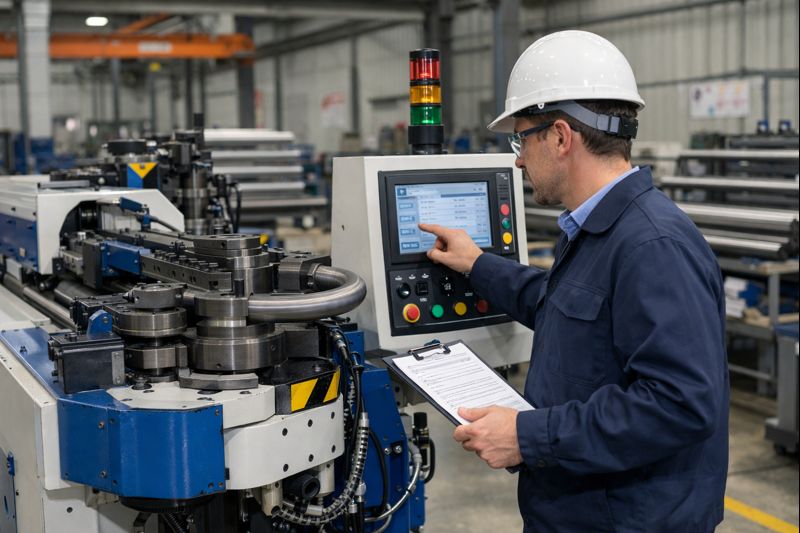

Überprüfung von Steuerungssystemen und Programmen

Bei der Abnahme der Rohrbiegemaschine bedarf es besonderer Aufmerksamkeit des CNC-Steuerungssystems. Ich überprüfe die Bildschirmreaktion, den Parameterzugriff, die Alarmlogik und die Backup-Funktionen. Beispielhafte Biegeprogramme werden geladen, um sicherzustellen, dass die Programmausführung der beabsichtigten Biegesequenz entspricht.

Unterstützt die Maschine Simulation oder Kollisionserkennung, überprüfe ich auch die korrekte Funktion dieser Features. Diese Funktionen sind entscheidend, um Werkzeugschäden im täglichen Produktionsablauf zu vermeiden.

Genauigkeits- und Leistungsvalidierung

Prüfung der Biegegenauigkeit und Wiederholbarkeit

Die Genauigkeitsprüfung ist ein zentraler Bestandteil der Abnahme von Rohrbiegemaschinen. Ich beginne üblicherweise mit einfachen Biegungen und gehe schrittweise zu komplexeren Biegeprüfungen mit mehreren Radien oder Ebenen über. Biegewinkel, Radius und Rotationsgenauigkeit werden mit kalibrierten Messgeräten ermittelt.

Wiederholbarkeitsprüfungen sind besonders wichtig. Das gleiche Programm wird mehrfach ausgeführt, um konsistente Ergebnisse zu gewährleisten. Eine stabile Wiederholbarkeit bestätigt, dass die mechanische Steifigkeit, die Servosteuerung und die Werkzeugeinrichtung einwandfrei funktionieren.

Produktionssimulation mit realen Materialien

Um die Leistungsfähigkeit wirklich zu überprüfen, empfehle ich, die Rohrbiegemaschine mit realen Produktionsmaterialien anstatt mit Standard-Reagenzgläsern zu testen. Unterschiedliche Materialien und Wandstärken können Probleme aufdecken, die bei einfachen Tests möglicherweise nicht sichtbar sind.

Diese Produktionssimulation hilft zu bestätigen, dass Schmierung, Dornwahl, Spannkraft und Vorschubgeschwindigkeit für den realen Betrieb richtig konfiguriert sind.

Abnahme von Hilfssystemen und Werkzeugen

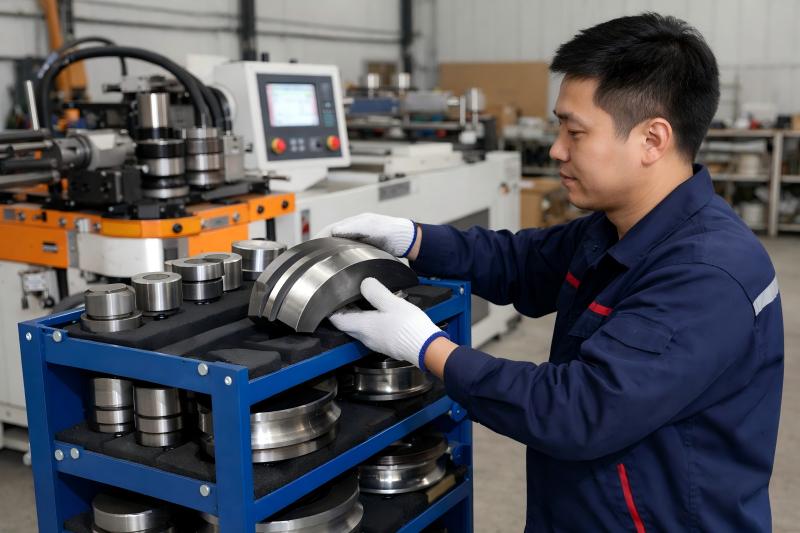

Werkzeuginstallation und Ausrichtungsprüfung

Werkzeugqualität und -einrichtung haben direkten Einfluss auf das Biegeergebnis. Bei der Abnahme prüfe ich Biegewerkzeuge, Spannvorrichtungen, Druckwerkzeuge und Dorne sorgfältig auf korrekte Montage und Ausrichtung. Eine fehlerhafte Werkzeugeinrichtung kann Oberflächenkratzer, Verformungen oder Maßabweichungen verursachen.

Werden mehrere Werkzeugsätze geliefert, sollte jeder einzelne bei der Abnahme der Rohrbiegemaschine überprüft und dokumentiert werden, um Verwirrung bei späteren Produktionsänderungen zu vermeiden.

Hydraulik-, Schmier- und Kühlsysteme

Ich überprüfe außerdem, ob der Hydraulikdruck stabil ist, die Schmierstellen funktionieren und die Kühlsysteme im normalen Temperaturbereich arbeiten. Ungewöhnliche Geräusche, Druckschwankungen oder Überhitzung sollten in dieser Phase keinesfalls ignoriert werden, da sich diese Probleme oft mit der Zeit verschlimmern.

Endgültige Abnahmedokumentation und Unterzeichnung

Abnahmeprotokolle und Bedienerbestätigung

Nach Abschluss aller Tests sollten die Ergebnisse in einer formalen Abnahmecheckliste dokumentiert werden. Dieses Dokument enthält typischerweise Sicherheitsprüfungen, Genauigkeitsergebnisse, Testmuster und Systemverifizierungsprotokolle.

Ich empfehle dringend, die Maschinenbediener in die Endabnahme einzubeziehen. Wenn die Bediener das Maschinenverhalten vom ersten Tag an verstehen, reduziert dies Fehler und beschleunigt den Übergang zu einer stabilen Produktion.

Übergabe an die Produktions- und Schulungsunterstützung

Die Abnahme einer Rohrbiegemaschine ist erst mit einer ordnungsgemäßen Übergabe abgeschlossen. Dazu gehören die Bestätigung der Bedienerschulung, der Wartungsrichtlinien und der Empfehlungen für Ersatzteile. Eine klare Übergabe gewährleistet, dass die Maschine auch lange nach der Installation einwandfrei funktioniert.

FAQs

Abschluss

Rohrbieger Die Anlagenabnahme ist weit mehr als eine Formalität – sie bildet die Grundlage für langfristige Genauigkeit, Sicherheit und Produktionsstabilität. Durch einen strukturierten Abnahmeprozess können Sie Probleme frühzeitig erkennen, die tatsächliche Leistung bestätigen und die Produktion mit Zuversicht starten. Planen Sie die Installation einer Rohrbiegemaschine oder benötigen Sie Unterstützung bei der Abnahmeprüfung? Dann kontaktieren Sie gerne das technische Team von HARSLE für professionelle Beratung und Unterstützung vor Ort.
