Rohrbiegen in Schwermaschinen spielt eine entscheidende Rolle, um sicherzustellen, dass jede Komponente strenge Leistungs- und Sicherheitsstandards erfüllt. Dieses fortschrittliche Fertigungsverfahren ermöglicht es Ingenieuren, robuste, komplexe und präzise ausgerichtete Hydrauliksysteme, Rahmen und Tragkonstruktionen zu formen, die den zuverlässigen Betrieb von Schwermaschinen gewährleisten. Wenn Sie sich jemals gefragt haben, wie Hersteller ein so hohes Maß an Genauigkeit und Konsistenz erreichen, führt Sie dieser Artikel durch den gesamten Prozess – von der Vorbereitung und Einrichtung bis hin zur Inspektion und Qualitätskontrolle –, damit Sie verstehen, wie Präzisionsbiegen Effizienz, Festigkeit und die Gesamtproduktivität im Schwermaschinenbau verbessert.

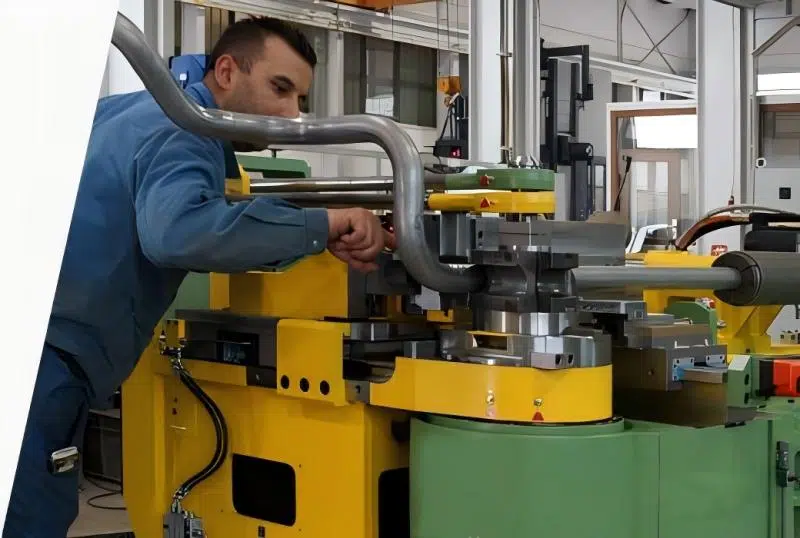

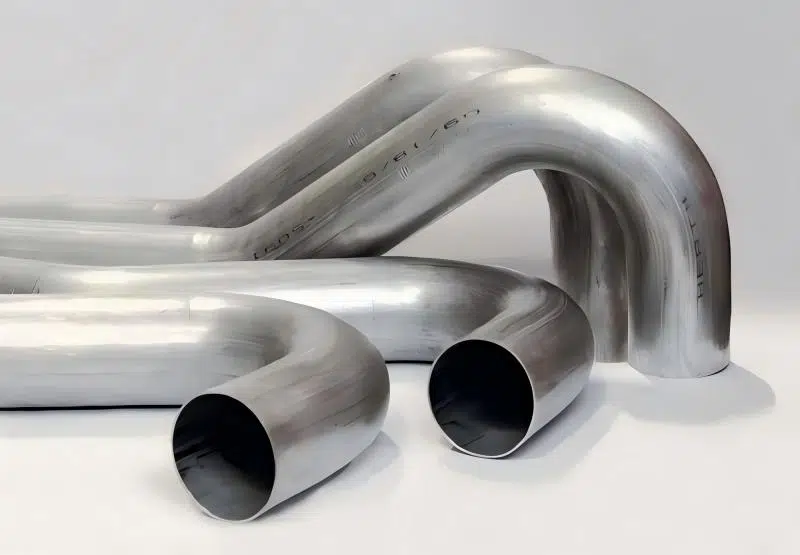

Verständnis Rohrbiegen im Schwermaschinenbau

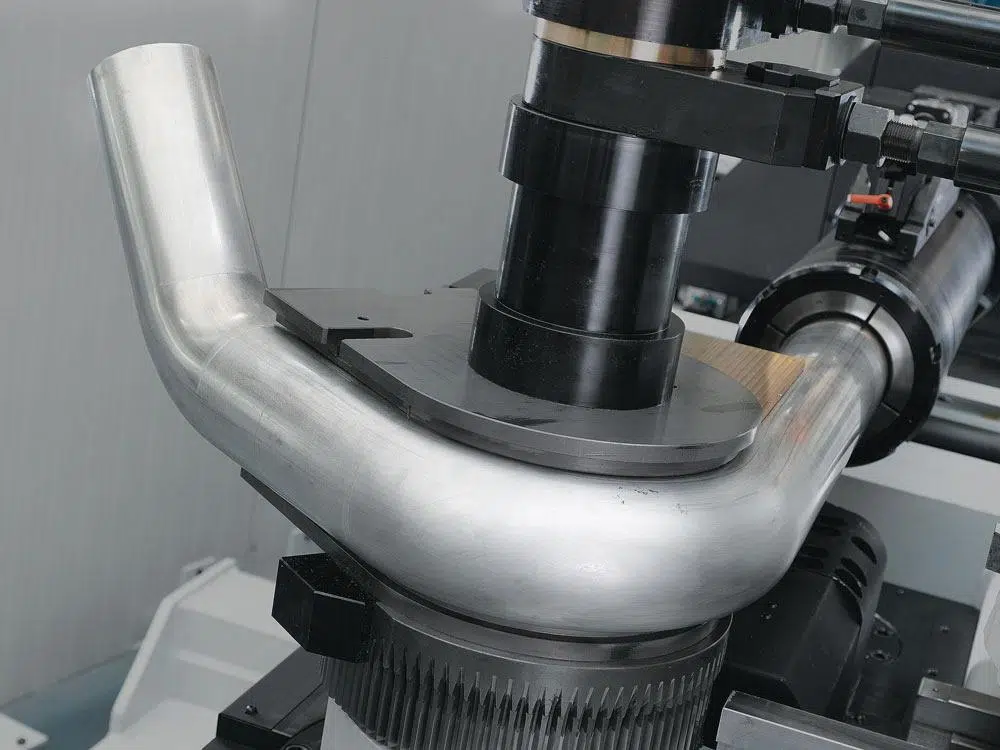

Im Schwermaschinenbau spielt das Rohrbiegen eine entscheidende Rolle bei der Formgebung von Rohren für Hydraulikkreisläufe, Kraftstoffsysteme, Tragkonstruktionen und Kühlleitungen. Im Gegensatz zum einfachen manuellen Biegen nutzen moderne Fabriken die Rohrbiegetechnik. CNC-Rohrbiegemaschinen Und hydraulische Dornbiegemaschinen Um sicherzustellen, dass jede Biegung exakt den Vorgaben entspricht, ermöglichen diese hochentwickelten Maschinen dem Bediener die gleichzeitige Steuerung mehrerer Achsen. So können Winkel, Radius und Ausrichtung auch bei dickwandigen oder hochfesten Materialien präzise eingehalten werden.

Arten von Rohrbiegemaschinen

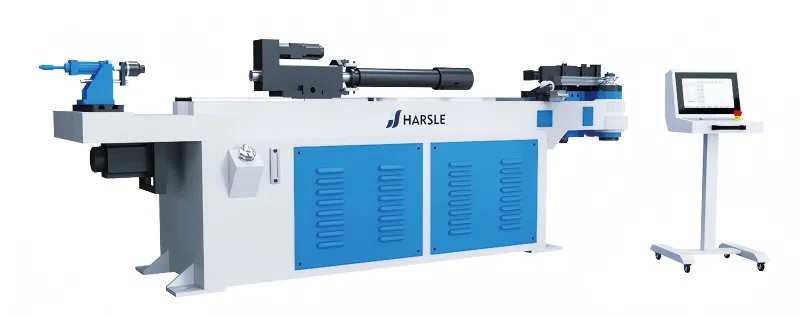

• CNC-Rohrbiegemaschinen: Gewährleisten Sie eine automatisierte Steuerung und hohe Präzision bei sich wiederholenden Produktionsaufgaben.

• Dornbiegemaschinen: Um Faltenbildung oder Zusammenfallen beim Biegen zu verhindern, sollte die Innenwand des Rohrs abgestützt werden.
• Rotationsbiegemaschinen: Wird häufig im Stahlbau eingesetzt und ermöglicht eine präzise Steuerung komplexer Geometrien.

Wie man Präzision beim Rohrbiegen erreicht

Schritt 1: Vorbereitung des Rohrs und des Arbeitsbereichs

Vor Beginn des Biegevorgangs stelle ich sicher, dass die Rohroberfläche sauber und frei von Graten, Rost und Öl ist. Verunreinigungen können beim Biegen zu ungleichmäßigem Druck oder Verrutschen führen. Außerdem überprüfe ich, ob die Maschinenbasis waagerecht steht und das Werkzeug fest montiert ist, um Ausrichtungsfehler zu vermeiden.

Schritt 2: Auswahl des richtigen Werkzeugs

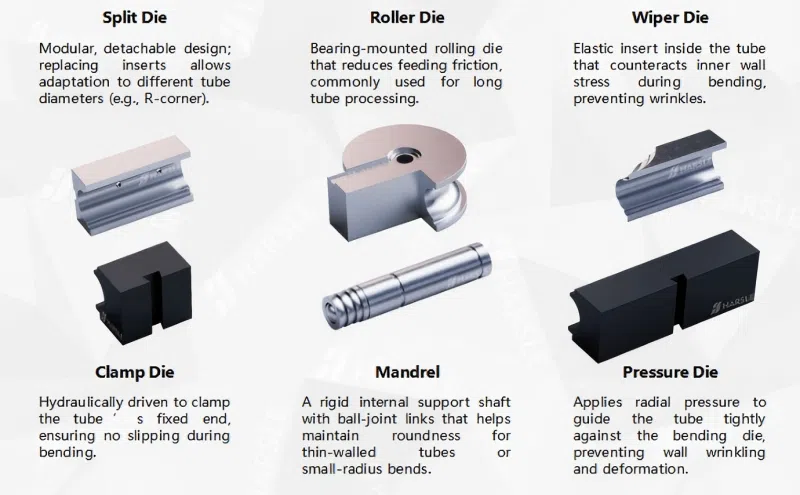

Die Wahl des richtigen Biegewerkzeug, Klemmwerkzeug und Druckwerkzeug Präzision ist unerlässlich. Der Matrizenradius muss dem Rohrdurchmesser und der Wandstärke entsprechen. Bei Bauteilen für schwere Maschinen verwende ich häufig gehärtete Stahlmatrizen, um hohen Belastungen ohne Verformung standzuhalten.

Schritt 3: Programmierung der CNC-Parameter

CNC-Steuerungssysteme ermöglichen es den Bedienern, die Biegewinkel, Drehung und Vorschublänge Mit Mikrometergenauigkeit. Während der Einrichtung kalibriere ich die Achsen und gebe die Materialrückfederungswerte ein – dies gewährleistet, dass jede Biegung über mehrere Durchgänge hinweg konsistent ist.

Schritt 4: Durchführung der Dorneinrichtung

Beim Biegen dick- oder dünnwandiger Rohre wird ein Dorn eingesetzt, um die innere Form des Rohrs zu stützen. Ich positioniere den Dornkopf präzise hinter dem Tangentenpunkt der Biegung, um Verformungen zu vermeiden und eine glatte Oberfläche zu gewährleisten.

Schritt 5: Testen und Feinabstimmung

Nach dem ersten Probebiegen überprüfe ich die Maße mit digitalen Winkelmessgeräten und Koordinatenmessgeräten. Weicht der Biegeradius oder -winkel ab, werden im Bedienfeld kleinere Korrekturen vorgenommen. Diese iterative Prüfung gewährleistet, dass das Endprodukt beide Anforderungen erfüllt. Konstruktionstoleranzen und Kundenanforderungen.

Schlüsselfaktoren, die die Biegegenauigkeit beeinflussen

Materialeigenschaften

Die Röhre Elastizität und Zugfestigkeit Sie beeinflussen, wie stark das Material nach dem Biegen zurückfedert. Unterschiedliche Materialien wie Kohlenstoffstahl, Edelstahl oder Aluminium erfordern jeweils spezifische Kompensationswerte.

Temperatur und Schmierung

Ich verwende stets das passende Schmiermittel, um die Reibung zu minimieren und Oberflächenrisse zu vermeiden. Bei Rohren mit großem Durchmesser oder dicker Wandstärke kann eine konstante Temperatur während des Biegens den Materialfluss und die Präzision verbessern.

Maschinenkalibrierung

Regulär Maschinenkalibrierung und -wartung Um die langfristige Genauigkeit zu gewährleisten, empfehle ich, den Biegekopf, den Hydraulikdruck und die Servomotoren regelmäßig zu überprüfen, damit die Maschine stets optimale Leistung erbringt.

Qualitätskontrolle beim Rohrbiegen

Die Präzisionsfertigung endet nicht mit dem Biegen. Jedes fertige Rohr durchläuft folgende Schritte: Dimensionsprüfung, Oberflächenqualitätsprüfung, und manchmal Druckprüfung Zur Überprüfung der Integrität kann eine hochentwickelte Software die Geometrie des gebogenen Rohrs mit dem CAD-Modell vergleichen, um selbst geringfügige Abweichungen zu erkennen.

In schweren Maschinen, wo Hydraulikflüssigkeiten unter hohem Druck durch Leitungen transportiert werden, kann bereits eine Fehlausrichtung von nur einem Grad zu Leckagen oder Leistungsstörungen führen. Daher ist die Qualitätskontrolle nicht optional, sondern unerlässlich.

FAQs

Abschluss

Präzision in Rohrbiegung für die Herstellung von Schwermaschinen Die Biegetechnik bildet die Grundlage für Zuverlässigkeit und Leistungsfähigkeit moderner Industrieanlagen. Durch sorgfältige Materialvorbereitung, den Einsatz geeigneter Werkzeuge und die Nutzung von CNC-Automatisierung erzielen Hersteller gleichbleibende, hochwertige Biegeergebnisse, die anspruchsvollen technischen Standards entsprechen.

Wenn Sie Ihre Produktionslinie optimieren oder fortschrittliche Rohrbiegelösungen erkunden möchten, bietet HARSLE eine Reihe von CNC- und NC-Rohrbiegemaschinen Entwickelt für Präzision, Effizienz und Langlebigkeit. Kontaktieren Sie noch heute unser Ingenieurteam, um zu erfahren, wie wir Ihre Fertigungskapazitäten optimieren können.
